Guía Básica de Diagramas de Venn y Árbol para Probabilidad y Estadística

Problemas de conjuntos y probabilidad condicional

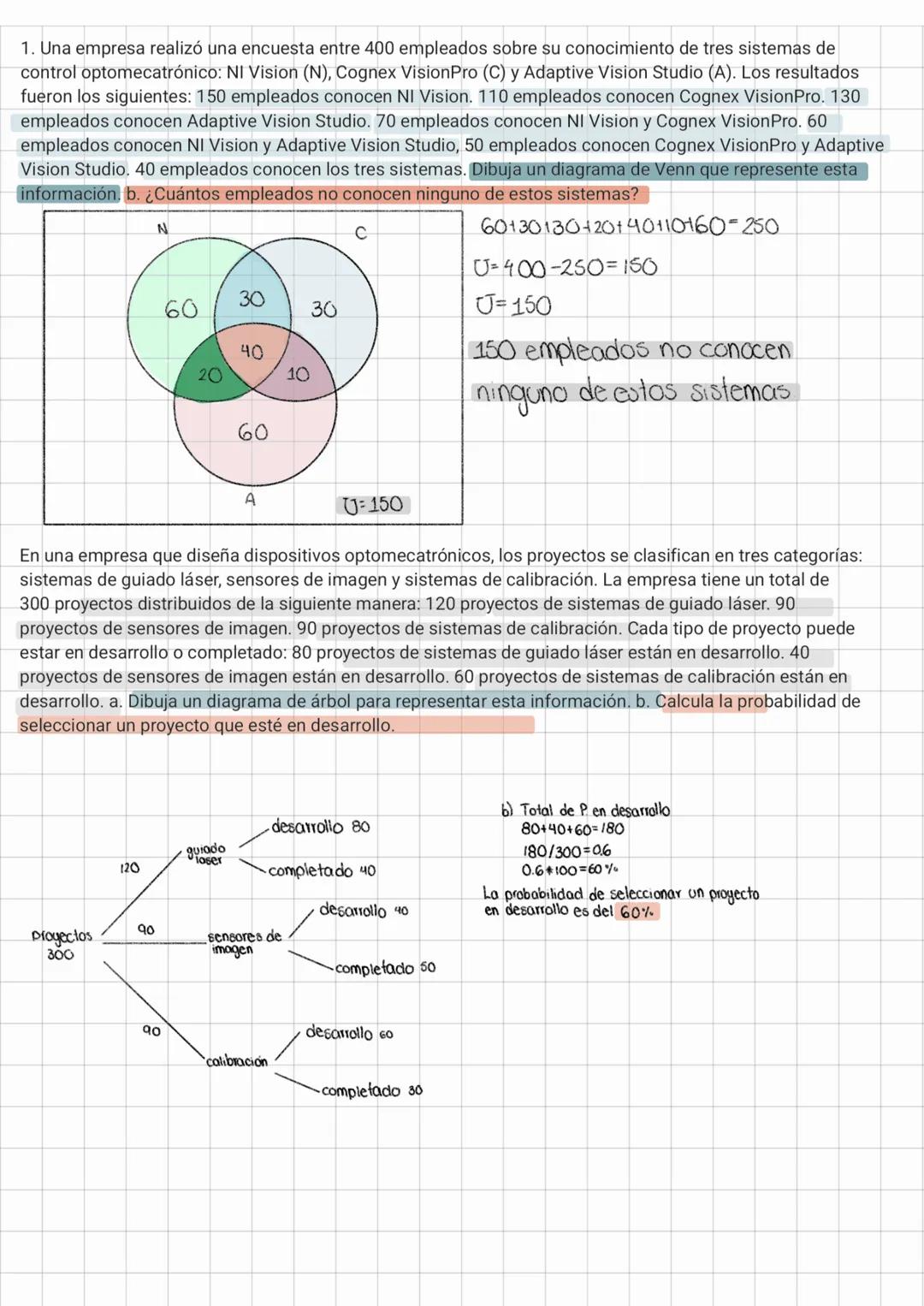

¿Alguna vez te has preguntado cómo organizar información compleja de manera visual? Los diagramas de Venn son perfectos para esto. En el primer problema, una empresa encuestó a 400 empleados sobre su conocimiento de sistemas de control optomecatrónico (NI Vision, Cognex VisionPro y Adaptive Vision Studio).

Al representar esta información en un diagrama de Venn, podemos identificar que 40 empleados conocen los tres sistemas, mientras que 150 empleados (¡más de un tercio de la plantilla!) no conocen ninguno de estos sistemas. Estos diagramas son excelentes para visualizar intersecciones entre conjuntos y encontrar complementos.

En el segundo problema, una empresa de dispositivos optomecatrónicos clasifica 300 proyectos en tres categorías: sistemas de guiado láser, sensores de imagen y sistemas de calibración. Usando un diagrama de árbol, organizamos la información sobre proyectos en desarrollo o completados.

💡 Consejo práctico: Cuando trabajes con diagramas de árbol, asegúrate de que la suma de todas las ramas finales coincida con el total inicial para verificar que no has omitido ningún dato.

El diagrama nos ayuda a calcular que hay 180 proyectos en desarrollo de un total de 300, lo que significa que la probabilidad de seleccionar un proyecto en desarrollo es del 60%. Este enfoque es útil cuando necesitas analizar probabilidades en sistemas con múltiples categorías.

Distribuciones de probabilidad en sistemas automatizados

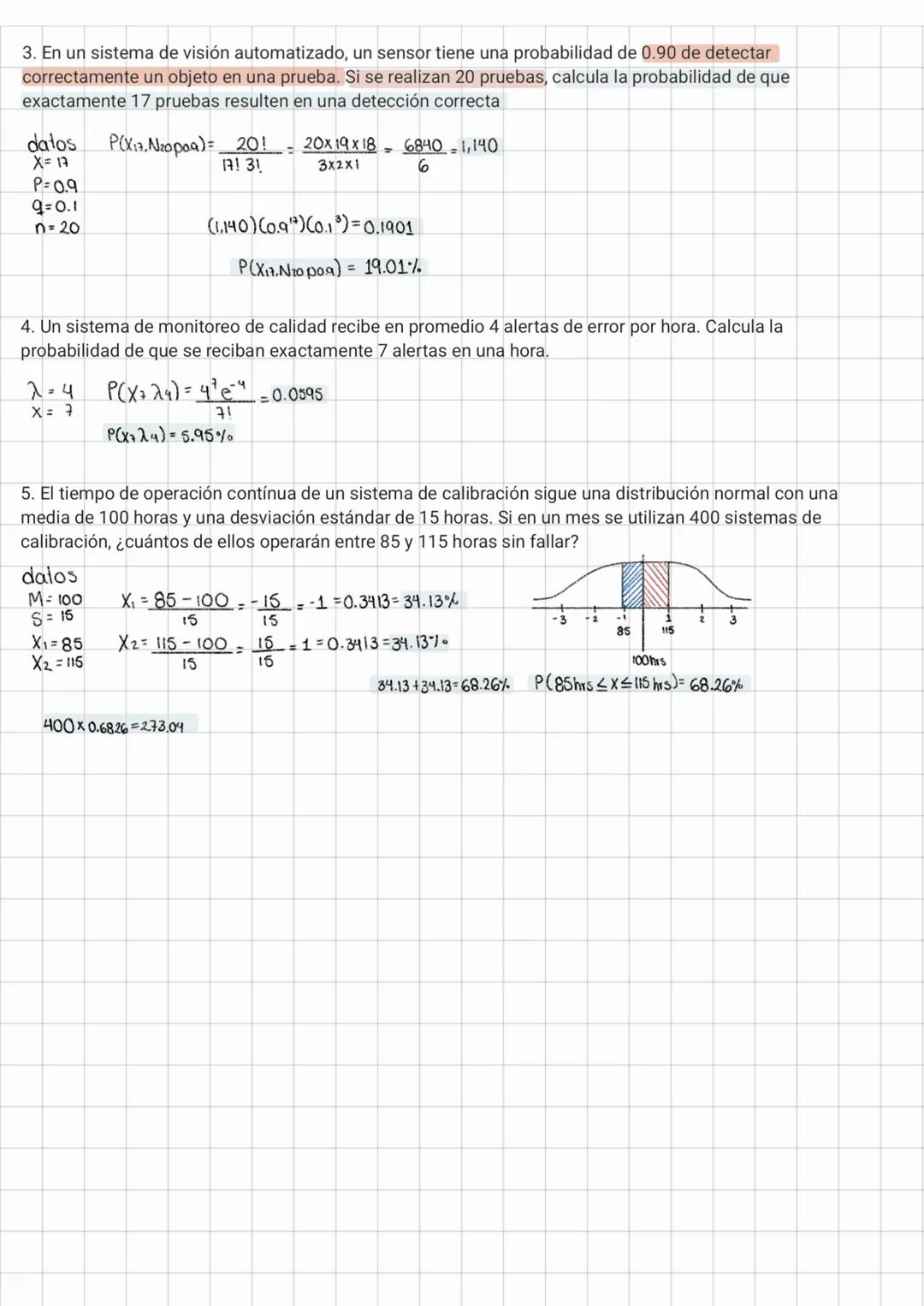

En sistemas automatizados, necesitamos medir la fiabilidad de los componentes. El tercer problema nos muestra cómo calcular la probabilidad de un resultado específico en múltiples pruebas. Si un sensor tiene 90% de probabilidad de detectar correctamente un objeto, ¿cuál es la probabilidad de obtener exactamente 17 detecciones correctas en 20 pruebas?

Usando la distribución binomial, calculamos que esta probabilidad es aproximadamente 19.01%. Este tipo de cálculo es crucial cuando diseñamos sistemas que deben cumplir con estándares específicos de calidad y precisión.

Para eventos que ocurren aleatoriamente en un intervalo fijo, como alertas de error, usamos la distribución de Poisson. En el cuarto problema, con un promedio de 4 alertas por hora, la probabilidad de recibir exactamente 7 alertas es 5.95%.

El quinto problema aborda la distribución normal, perfecta para modelar características físicas como tiempos de operación. Si el tiempo de operación de un sistema de calibración sigue una distribución normal (media=100 horas, desviación estándar=15 horas), aproximadamente el 68.26% de los sistemas operarán entre 85 y 115 horas sin fallar.

🔍 Dato importante: La regla empírica de la distribución normal establece que aproximadamente el 68% de los datos se encuentran a una desviación estándar de la media, lo que explica por qué 273 de 400 sistemas caen en el rango especificado.
