Guía de Estudio de Ejercicios: Diodos y Transistor BJT

Y
Yordi Josue Jimenez Ayala@yordijosuejimen

¿Alguna vez te has preguntado cómo funcionan los circuitos con... Mostrar más

1
of 8
1. Determine el punto de operación Q en el diodo en los circuitos de la figura 1. Use modelo de
caída constante.

Cuando el diodo esti
en OF

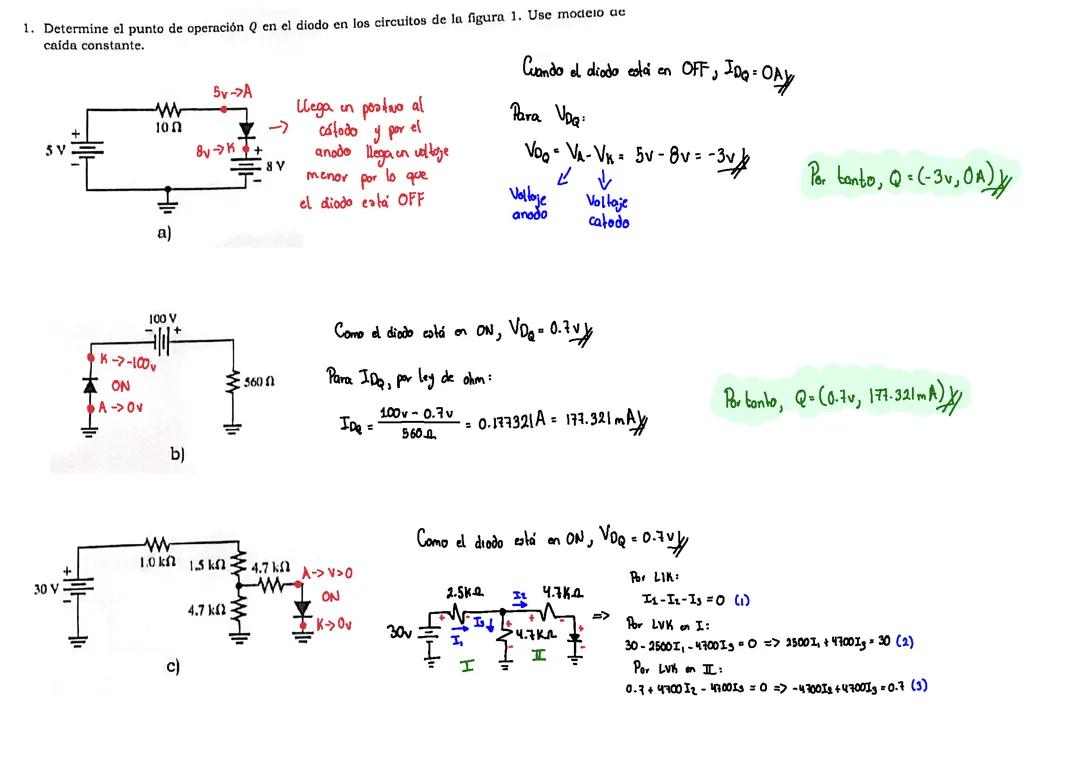

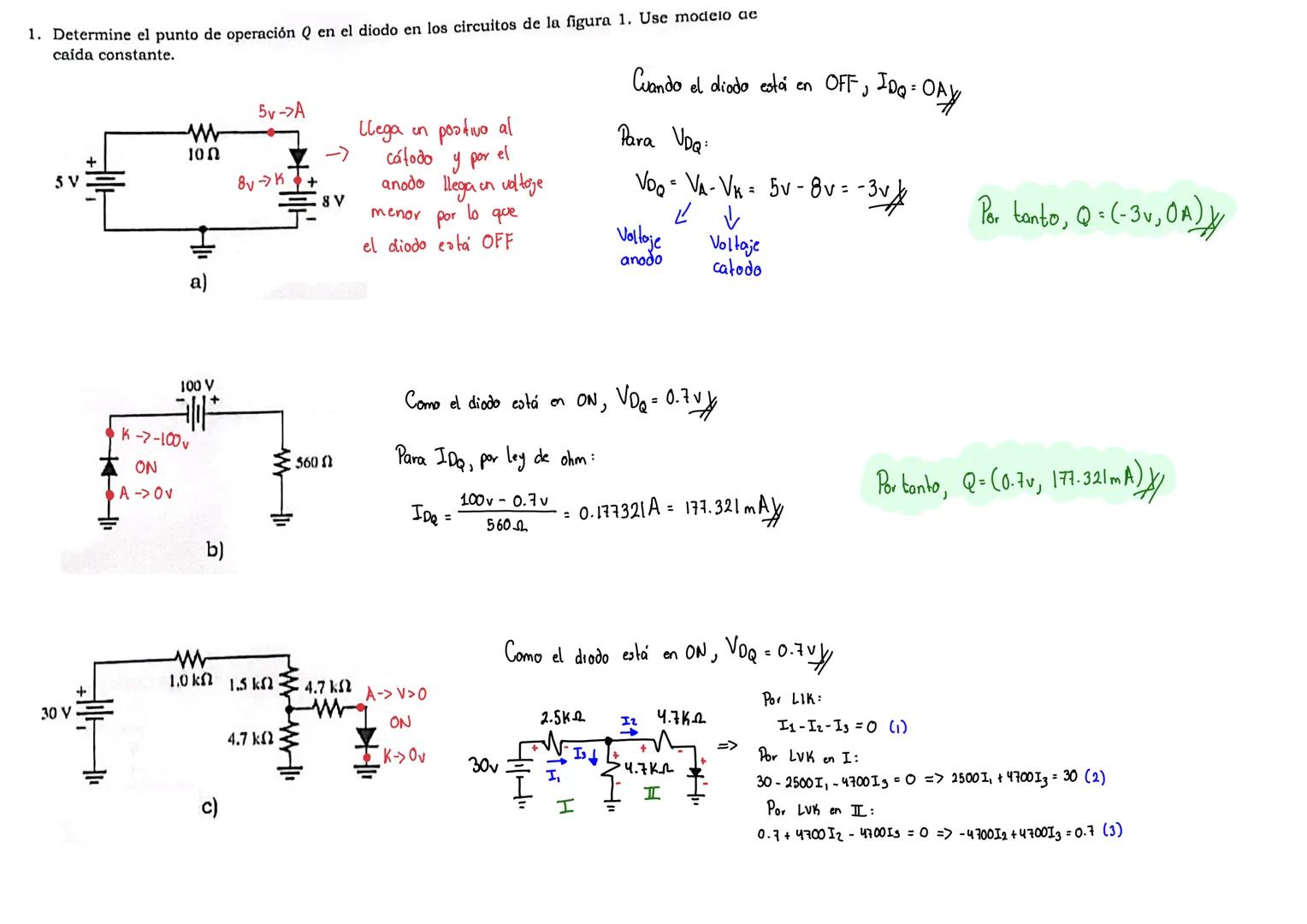

Análisis de Diodos - Punto de Operación Q

El punto de operación Q te dice exactamente cómo está funcionando un diodo en un circuito específico. Es como tomar una fotografía del comportamiento del diodo en ese momento.

Para determinarlo, primero necesitas saber si el diodo está encendido (ON) o apagado (OFF). Si el voltaje del ánodo es mayor que el del cátodo, está ON; si es menor, está OFF.

Cuando está OFF: IDQ = 0A y calculas VDQ restando los voltajes. En el primer ejemplo, VDQ = 5V - 8V = -3V, entonces Q = 3V,0A-3V, 0A.

¡Dato clave! Cuando el diodo está ON, siempre usa VDQ = 0.7V y calcula la corriente con la ley de Ohm.

Cuando está ON: VDQ = 0.7V y usas la ley de Ohm para encontrar la corriente. Como en el segundo caso donde IDQ = 100V0.7V100V - 0.7V/560Ω = 177.32mA.

2
of 8
1. Determine el punto de operación Q en el diodo en los circuitos de la figura 1. Use modelo de
caída constante.

Cuando el diodo esti
en OF

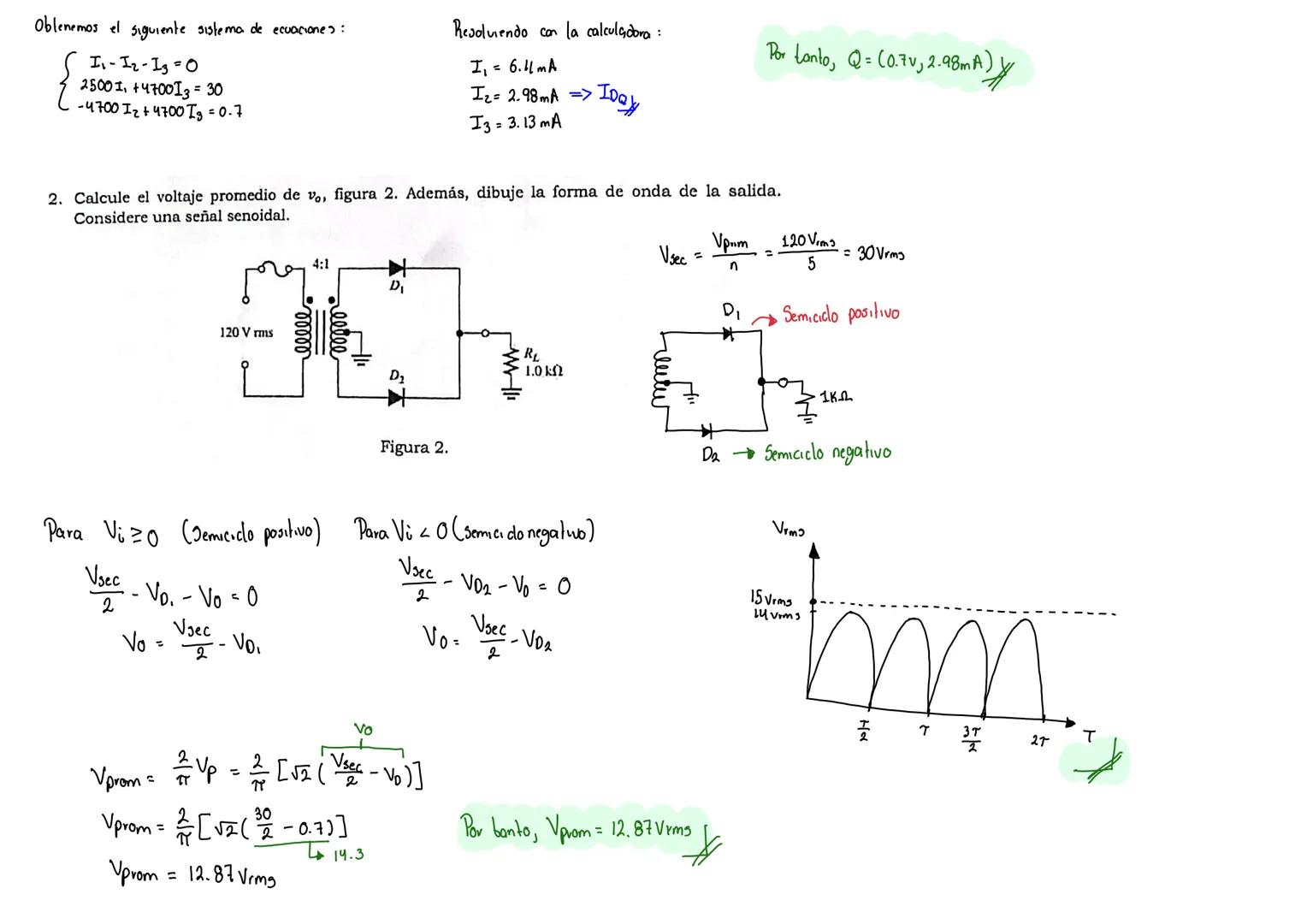

Sistemas de Ecuaciones y Rectificadores

Para circuitos más complejos con múltiples mallas, necesitas plantear un sistema de ecuaciones usando las leyes de Kirchhoff. No te asustes, es más fácil de lo que parece.

El ejemplo muestra tres ecuaciones con tres incógnitas (I₁, I₂, I₃). La clave está en aplicar correctamente LVK y LCK en cada malla del circuito.

Los rectificadores convierten señales AC en DC. En el circuito rectificador de onda completa, cada diodo conduce en diferentes semiciclos de la señal.

¡Tip para exámenes! El voltaje promedio en rectificadores siempre es menor que el voltaje pico debido a las caídas en los diodos.

Para calcular el voltaje promedio, usas la fórmula Vprom = (2/π)2(VsecVD)√2(Vsec - VD). En este caso resultó 12.87V RMS, que es un valor típico para estos circuitos.

3
of 8
1. Determine el punto de operación Q en el diodo en los circuitos de la figura 1. Use modelo de
caída constante.

Cuando el diodo esti
en OF

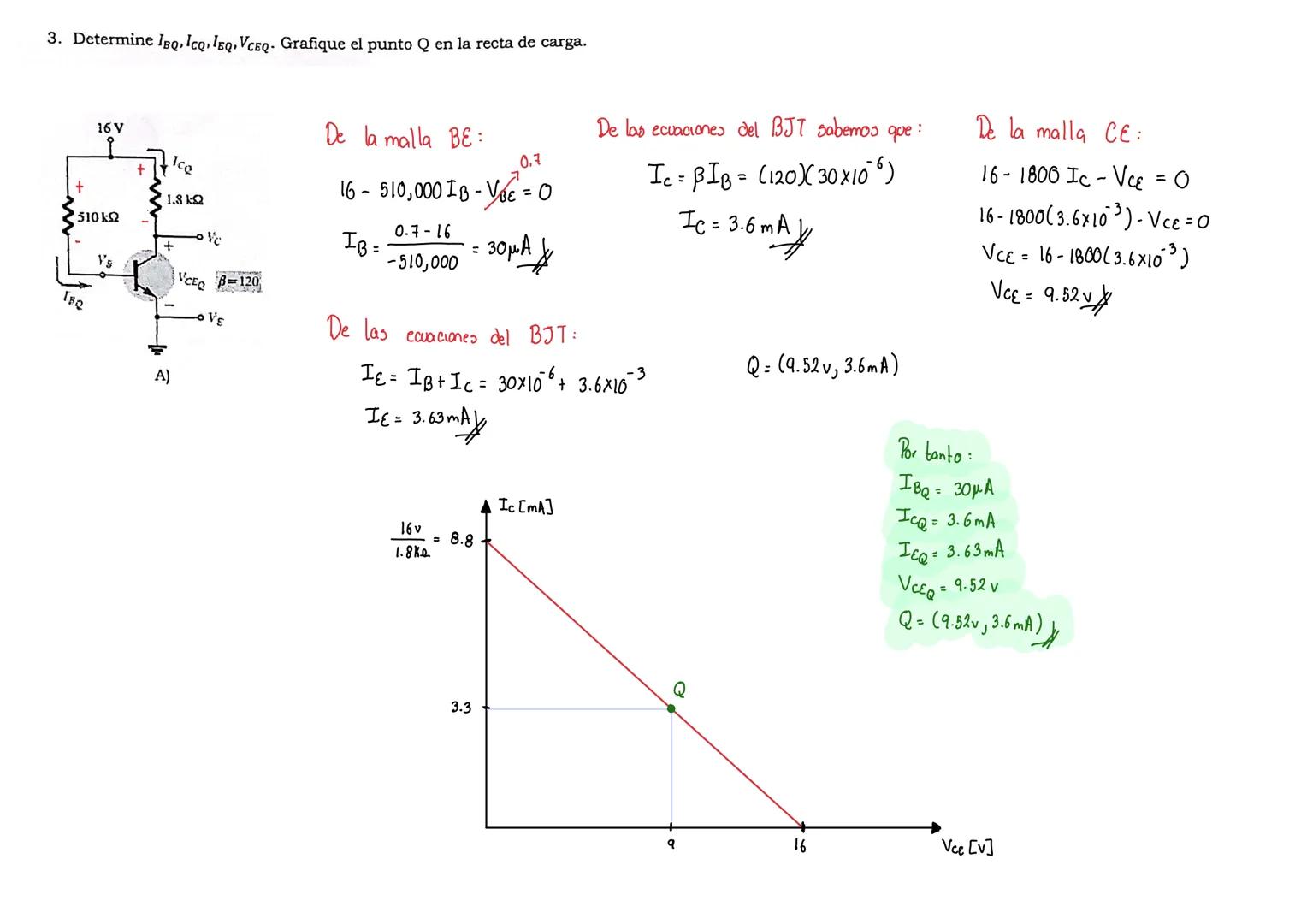

Transistores BJT - Punto Q y Recta de Carga

Los transistores BJT son como interruptores controlados por corriente. El punto Q te dice en qué condiciones está operando tu transistor.

Para encontrar el punto Q, aplicas las ecuaciones básicas: IC = βIB e IE = IB + IC. El valor de β (120 en este ejemplo) determina cuánto amplifica el transistor.

Usando las mallas BE y CE, calculaste IBQ = 30μA, ICQ = 3.6mA y VCEQ = 9.52V. Estos valores definen completamente el comportamiento del transistor.

¡Recuerda! La recta de carga muestra todos los puntos posibles de operación, pero el punto Q es donde realmente trabaja tu circuito.

La recta de carga se grafica con VCE en el eje X e IC en el eje Y. Los puntos extremos son 0,VCC/RC0, VCC/RC e (VCC, 0), y tu punto Q debe estar entre ellos.

4
of 8
1. Determine el punto de operación Q en el diodo en los circuitos de la figura 1. Use modelo de
caída constante.

Cuando el diodo esti
en OF

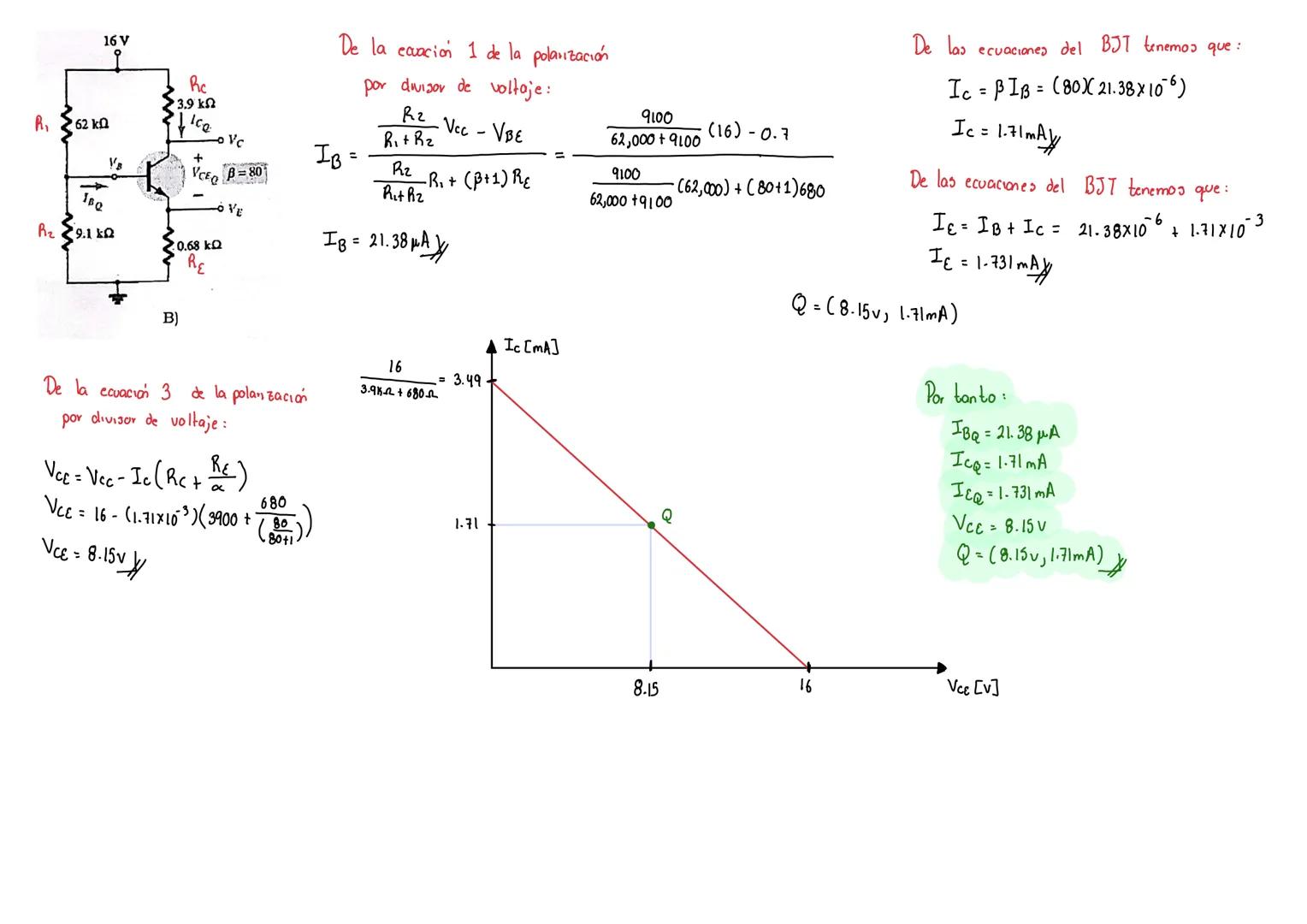

Polarización por Divisor de Voltaje

La polarización por divisor de voltaje es súper estable y se usa en la mayoría de amplificadores reales. Es como tener un sistema automático que mantiene el transistor en las condiciones correctas.

Las ecuaciones clave son más complejas pero más precisas. Usas VB = R2/(R1+R2)R2/(R1+R2)×VCC para el voltaje base, y luego calculas las corrientes.

En este circuito obtuviste IBQ = 21.38μA, ICQ = 1.71mA y VCEQ = 8.15V. Nota cómo estos valores son diferentes al circuito anterior debido al tipo de polarización.

¡Ventaja importante! Este tipo de polarización es menos sensible a cambios de temperatura y variaciones del transistor.

El punto Q = (8.15V, 1.71mA) está bien posicionado en la recta de carga, lo que significa que el amplificador funcionará sin distorsión en la mayoría de aplicaciones.

5
of 8
1. Determine el punto de operación Q en el diodo en los circuitos de la figura 1. Use modelo de
caída constante.

Cuando el diodo esti
en OF

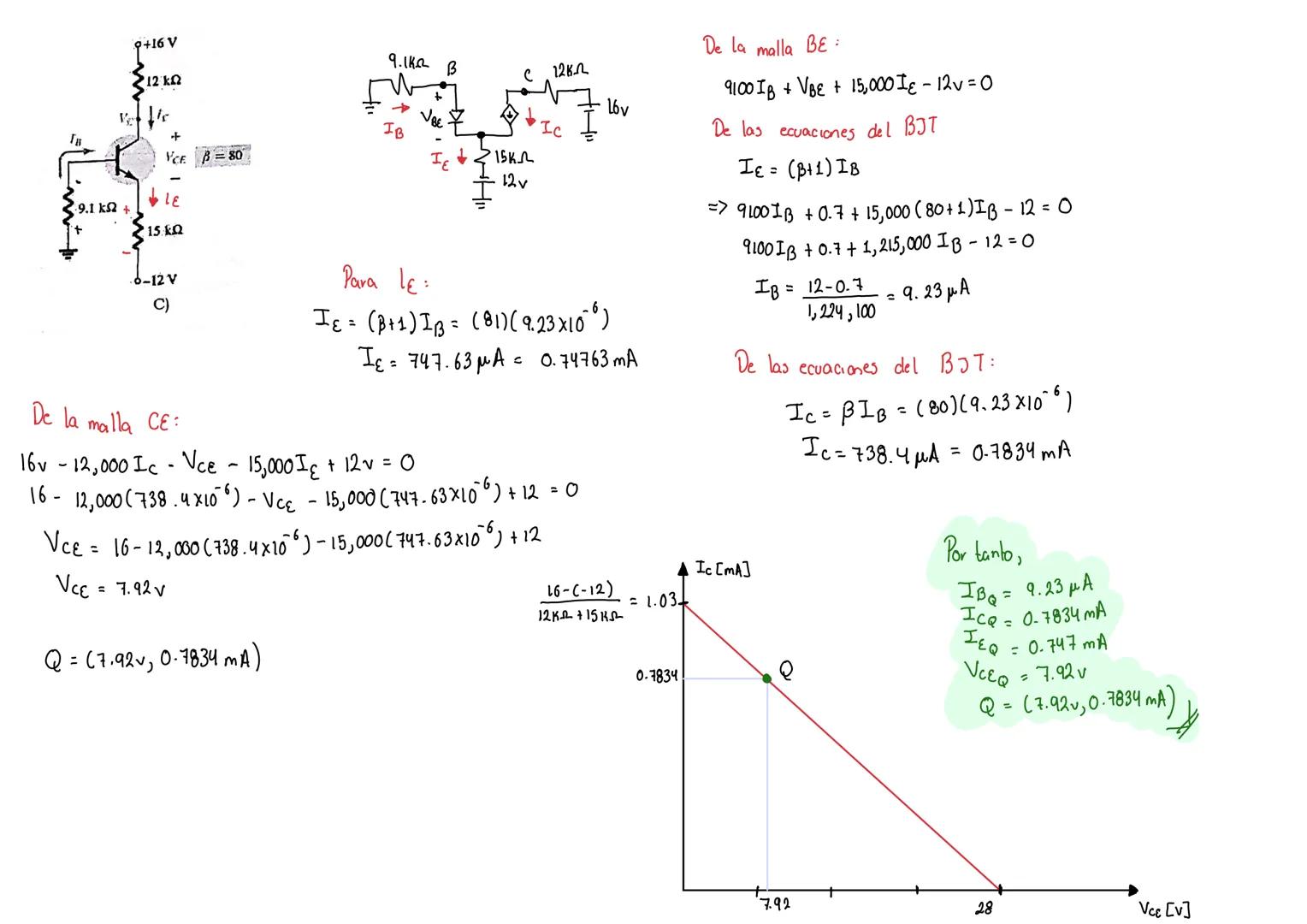

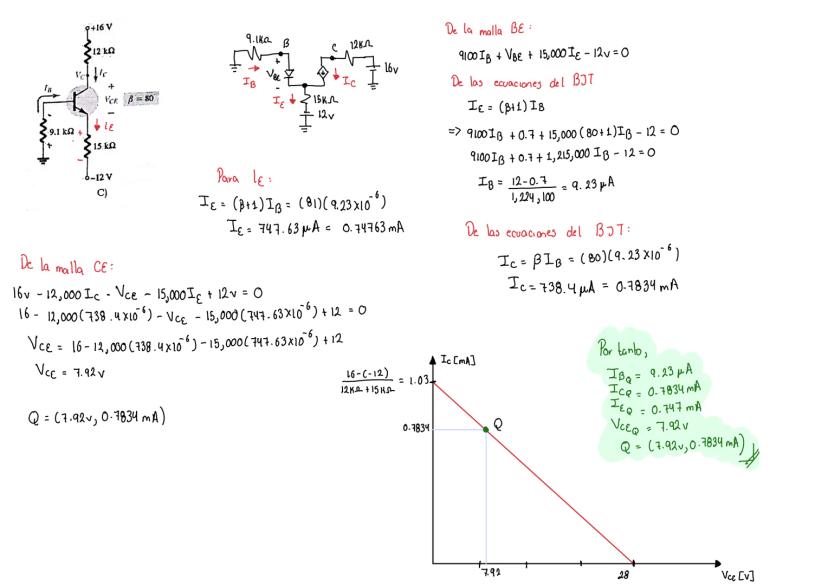

Circuitos con Fuentes Duales

Los circuitos con fuentes duales (positiva y negativa) te dan más flexibilidad para polarizar transistores. Es como tener más herramientas en tu caja de trabajo.

Aquí tienes +16V y -12V, lo que cambia completamente las ecuaciones de las mallas. En la malla BE ahora tienes: 9100IB + 0.7 + 15000IE - 12 = 0.

Los resultados fueron IBQ = 9.23μA, ICQ = 0.7834mA y VCEQ = 7.92V. Estos valores más pequeños indican que este transistor consume menos potencia.

¡Cuidado con los signos! En circuitos con fuentes duales, siempre verifica la polaridad antes de aplicar las ecuaciones.

La recta de carga ahora tiene diferentes puntos extremos debido a las fuentes duales. El rango de operación es de 0 a 28V, dándote más espacio para la señal de salida.

6
of 8
1. Determine el punto de operación Q en el diodo en los circuitos de la figura 1. Use modelo de
caída constante.

Cuando el diodo esti
en OF

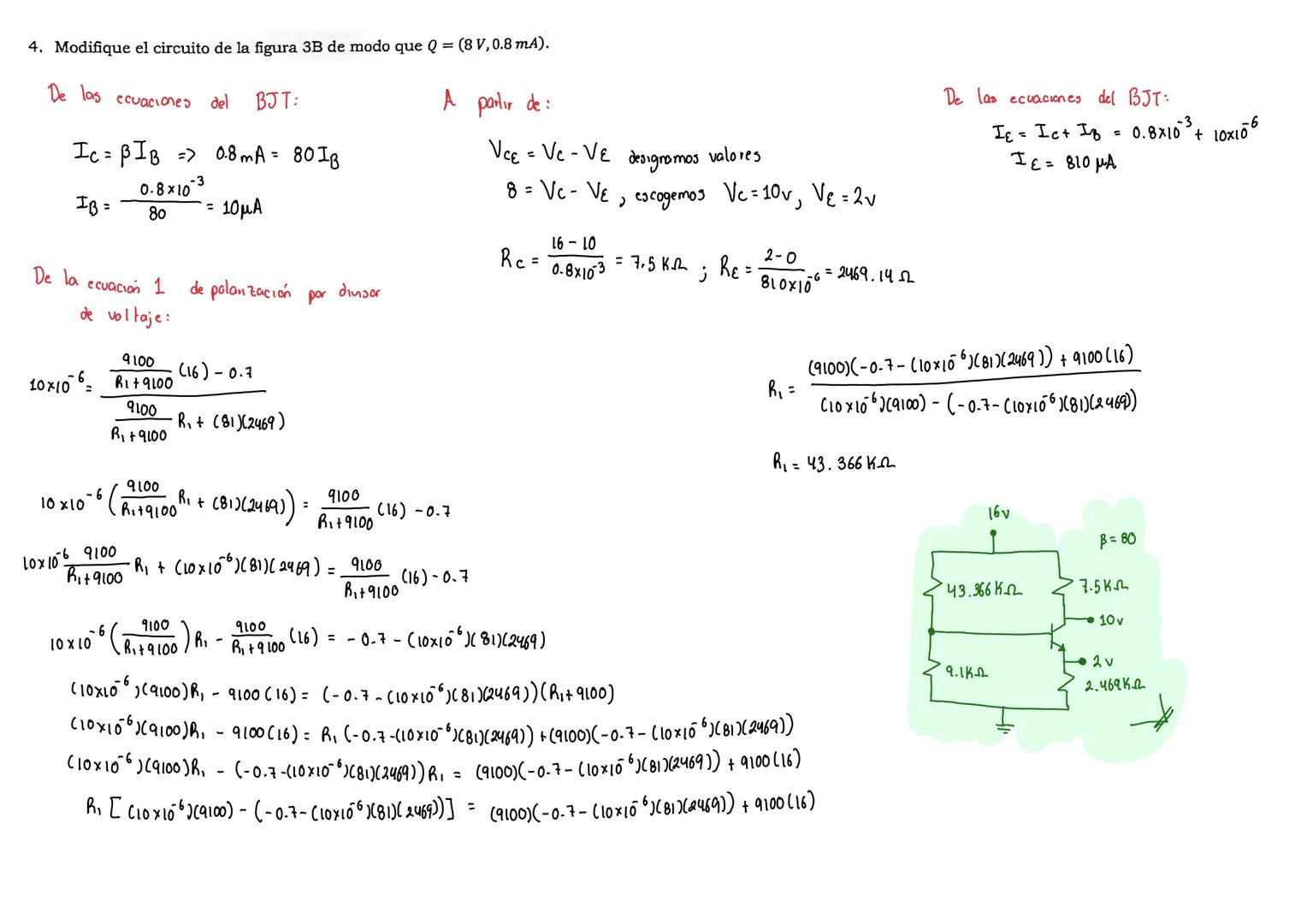

Diseño de Circuitos - Punto Q Específico

¿Necesitas que tu circuito tenga un punto Q específico? ¡No hay problema! Solo necesitas calcular los valores correctos de resistencias.

Para lograr Q = (8V, 0.8mA), trabajas hacia atrás desde los valores deseados. Primero calculas las corrientes: IB = IC/β = 0.8mA/80 = 10μA.

Luego escoges valores convenientes para VC y VE que cumplan VCE = VC - VE = 8V. Si eliges VC = 10V, entonces VE = 2V.

¡Estrategia de diseño! Siempre empieza con los valores que conoces y trabaja hacia los que necesitas calcular.

Las resistencias resultantes son: RC = 7.5kΩ, RE = 2.469kΩ y R1 = 43.36kΩ. Estos valores te darán exactamente el punto Q que necesitas.

7
of 8
1. Determine el punto de operación Q en el diodo en los circuitos de la figura 1. Use modelo de
caída constante.

Cuando el diodo esti
en OF

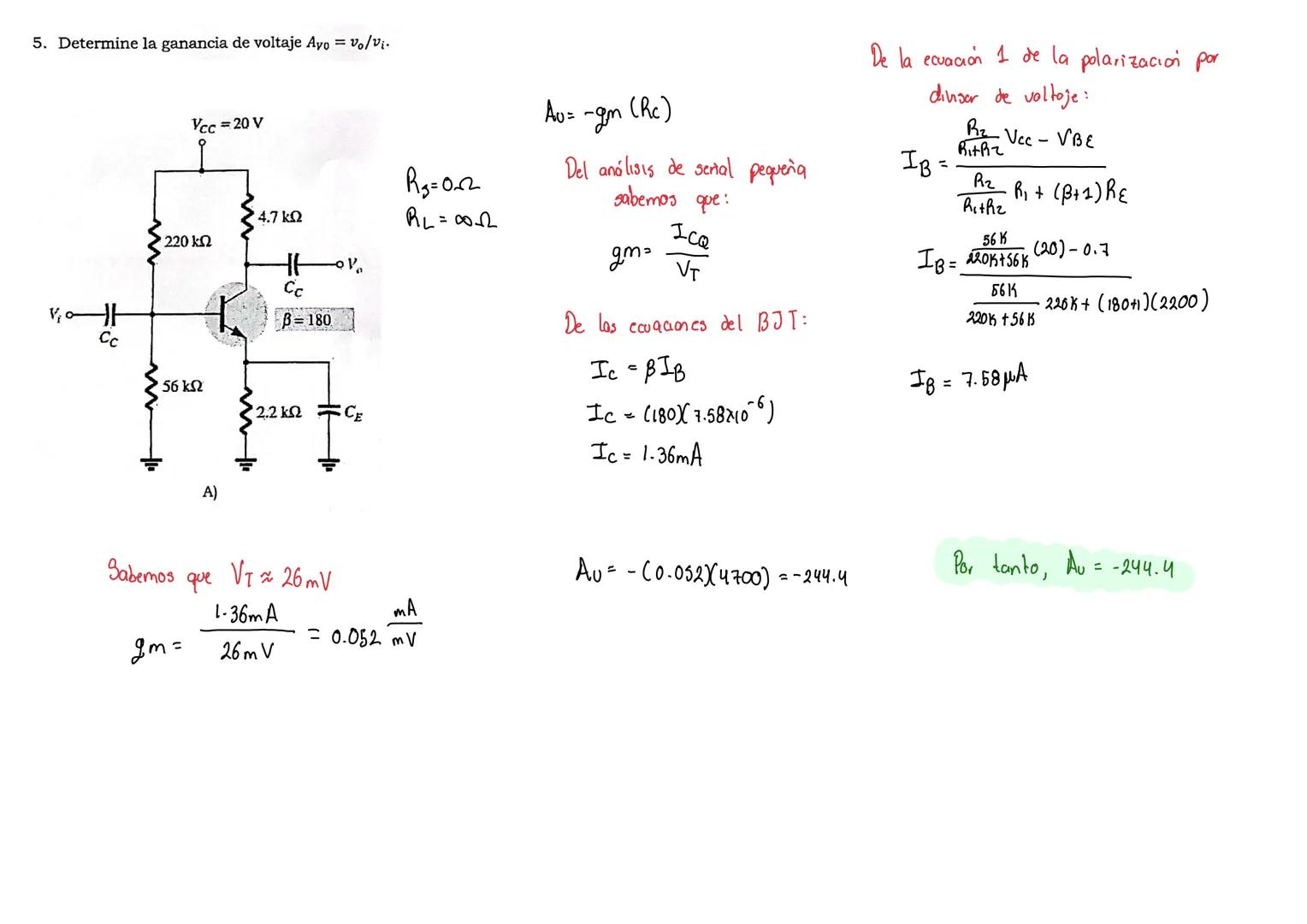

Ganancia de Voltaje en Amplificadores

La ganancia de voltaje (AV) te dice cuántas veces más grande es la señal de salida comparada con la de entrada. Es lo que hace útil a un amplificador.

Para calcularla usas AV = -gm(RC), donde gm es la transconductancia. Esta se calcula como gm = IC/VT, donde VT ≈ 26mV a temperatura ambiente.

En este circuito, con IC = 1.36mA, obtuviste gm = 0.052 S. Multiplicando por RC = 4700Ω, la ganancia es AV = -244.4.

¡El signo negativo! Indica que la señal de salida está invertida 180° respecto a la entrada, algo típico en amplificadores emisor común.

Esta ganancia significa que una señal de entrada de 10mV se convertirá en una señal de salida de 2.44V. ¡Esa es la magia de los amplificadores!

8
of 8
1. Determine el punto de operación Q en el diodo en los circuitos de la figura 1. Use modelo de
caída constante.

Cuando el diodo esti
en OF

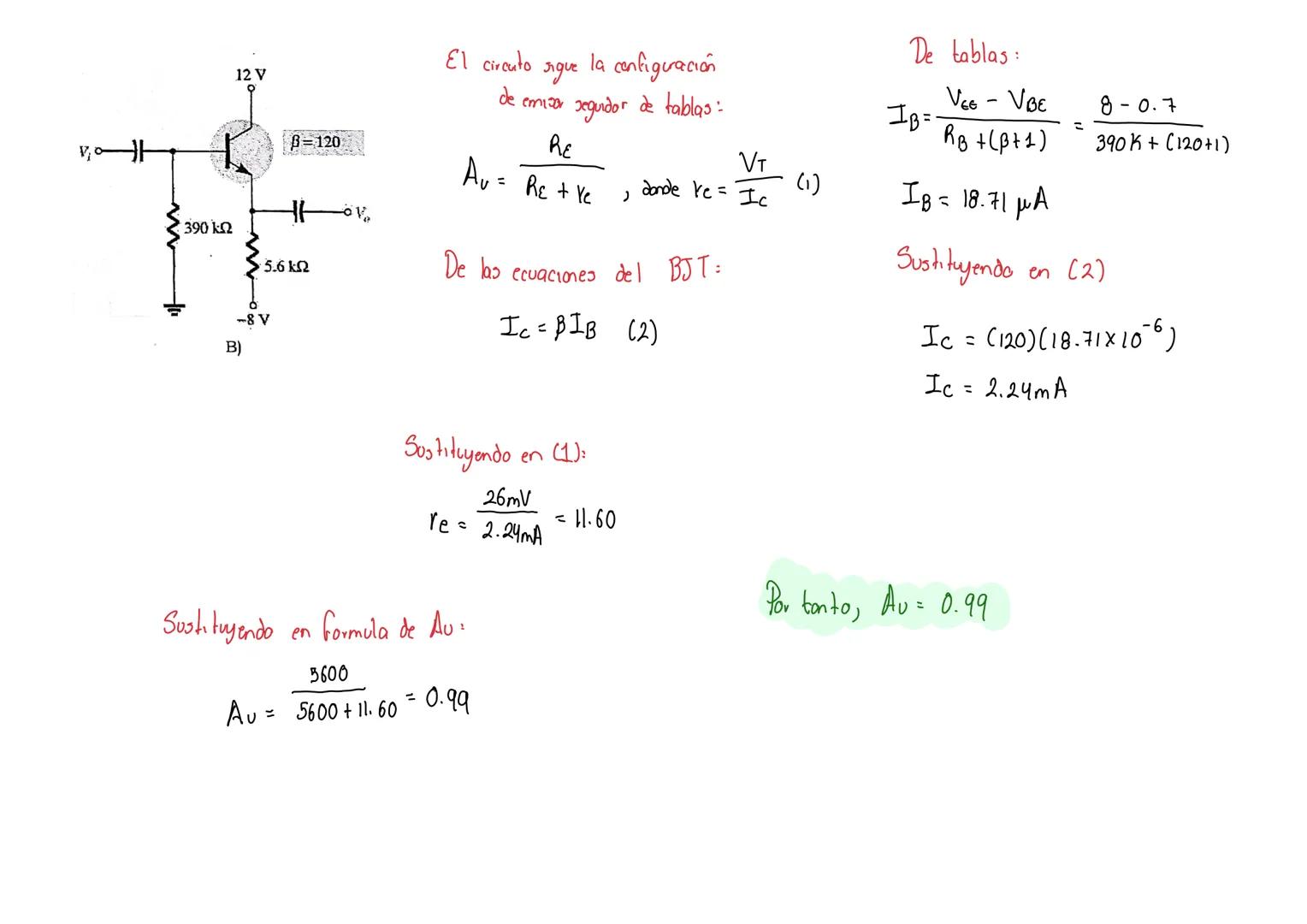

Seguidor de Emisor - Alta Impedancia

El seguidor de emisor es un circuito especial que no amplifica voltaje (AV ≈ 1), pero sí amplifica corriente. Es perfecto para acoplar impedancias diferentes.

Su ganancia se calcula con AV = RE/RE+reRE + re, donde re es la resistencia interna del emisor. Para este circuito, re = VT/IC = 26mV/2.24mA = 11.6Ω.

La ganancia resultante es AV = 5600/(5600 + 11.6) = 0.99. Esto significa que la señal de salida es prácticamente igual a la de entrada.

¡Su verdadera ventaja! No está en amplificar voltaje, sino en proporcionar alta impedancia de entrada y baja impedancia de salida.

Este tipo de configuración es esencial en etapas de buffer o acoplamiento entre diferentes partes de un sistema electrónico complejo.
