Guía Completa sobre Válvulas Neumáticas Direccionales
Jasmine Vazquez
@jasmineva_tqxnq
1 / 3

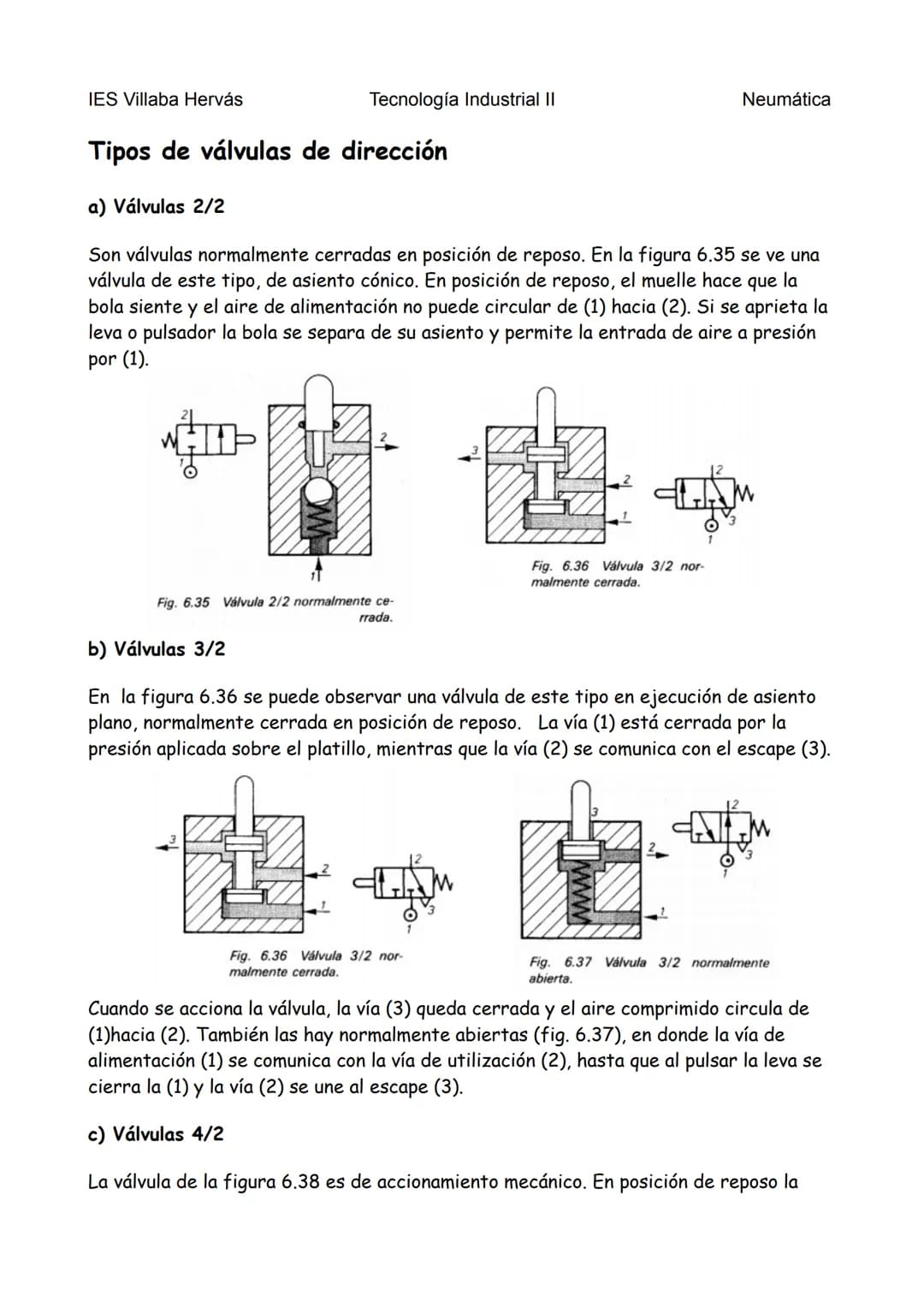

Válvulas 2/2 y 3/2: Las Básicas del Control Neumático
Las válvulas 2/2 son las más simples del sistema neumático y funcionan como interruptores de aire. Normalmente están cerradas, lo que significa que en reposo no permiten el paso del aire comprimido desde la entrada (1) hacia la salida (2).
El funcionamiento es súper directo: cuando presionas la leva o pulsador, una bola se separa de su asiento cónico y permite que el aire fluya libremente. Son perfectas para usar como válvulas de paso en sistemas donde necesitas controlar si hay o no hay flujo de aire.
Las válvulas 3/2 son más versátiles porque tienen una vía adicional de escape. En su versión normalmente cerrada, la entrada (1) está bloqueada mientras la salida (2) se conecta con el escape (3). Al accionarla, el escape se cierra y el aire va directamente de la entrada hacia la utilización.
💡 Tip clave: Las válvulas 3/2 normalmente cerradas son ideales para enviar señales de pilotaje y controlar cilindros de simple efecto.

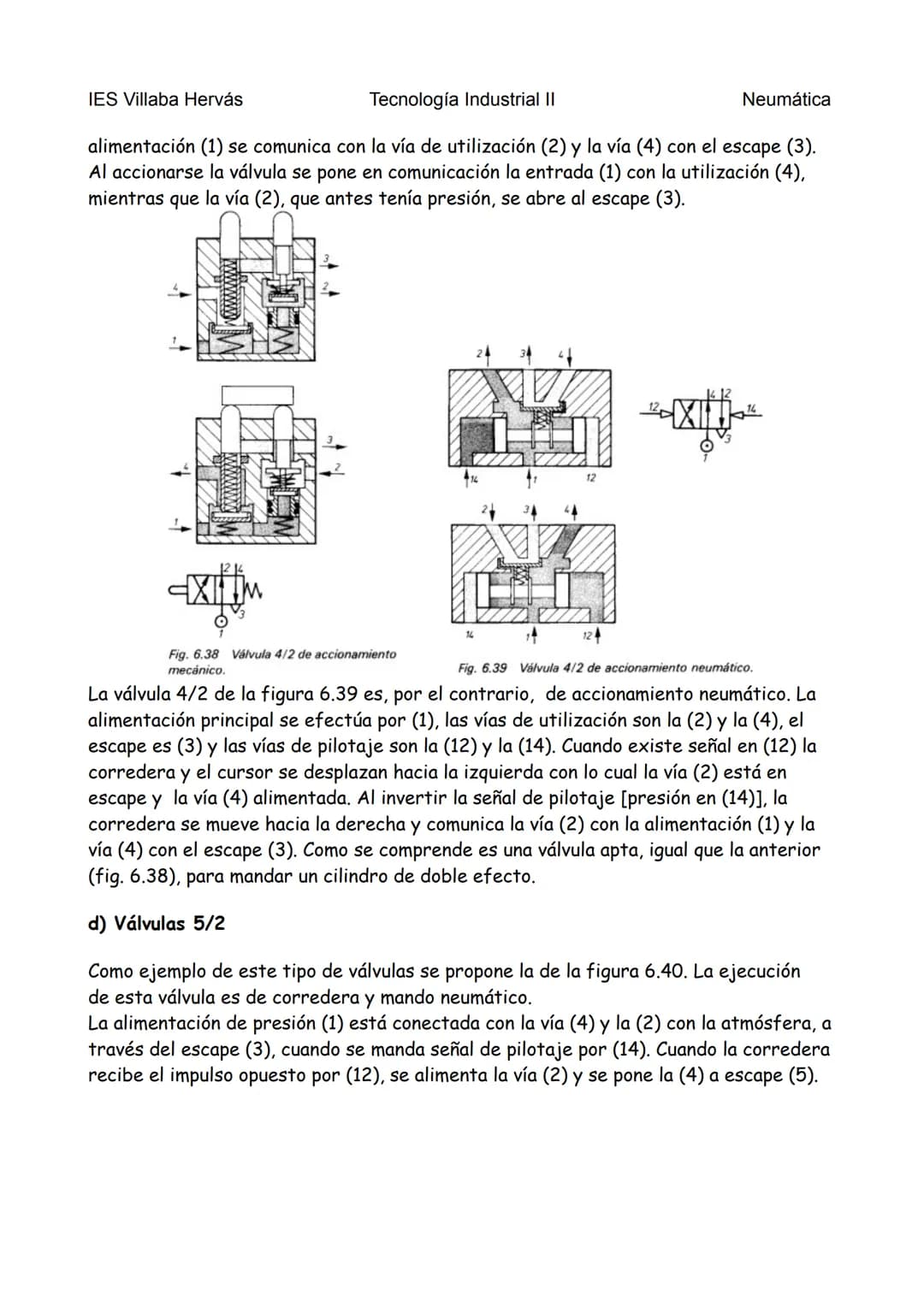

Válvulas 4/2: Control de Cilindros de Doble Efecto
Las válvulas 4/2 son el corazón del control de cilindros de doble efecto en sistemas neumáticos industriales. Estas válvulas tienen cuatro vías y dos posiciones, permitiendo alternar el flujo de aire entre dos salidas diferentes.
En la válvula de accionamiento mecánico, cuando está en reposo, la alimentación (1) se comunica con una vía de utilización (2), mientras la otra vía (4) está conectada al escape (3). Al accionar la válvula, se invierte completamente: ahora la entrada va hacia la vía (4) y la vía (2) se abre al escape.
La versión de accionamiento neumático es aún más sofisticada. Funciona con señales de pilotaje que llegan por las vías (12) y (14). Dependiendo de dónde llegue la señal, la corredera interna se desplaza y cambia las conexiones automáticamente.
💡 Recuerda: Las válvulas 4/2 son perfectas para controlar el movimiento de avance y retroceso de cilindros neumáticos en maquinaria industrial.

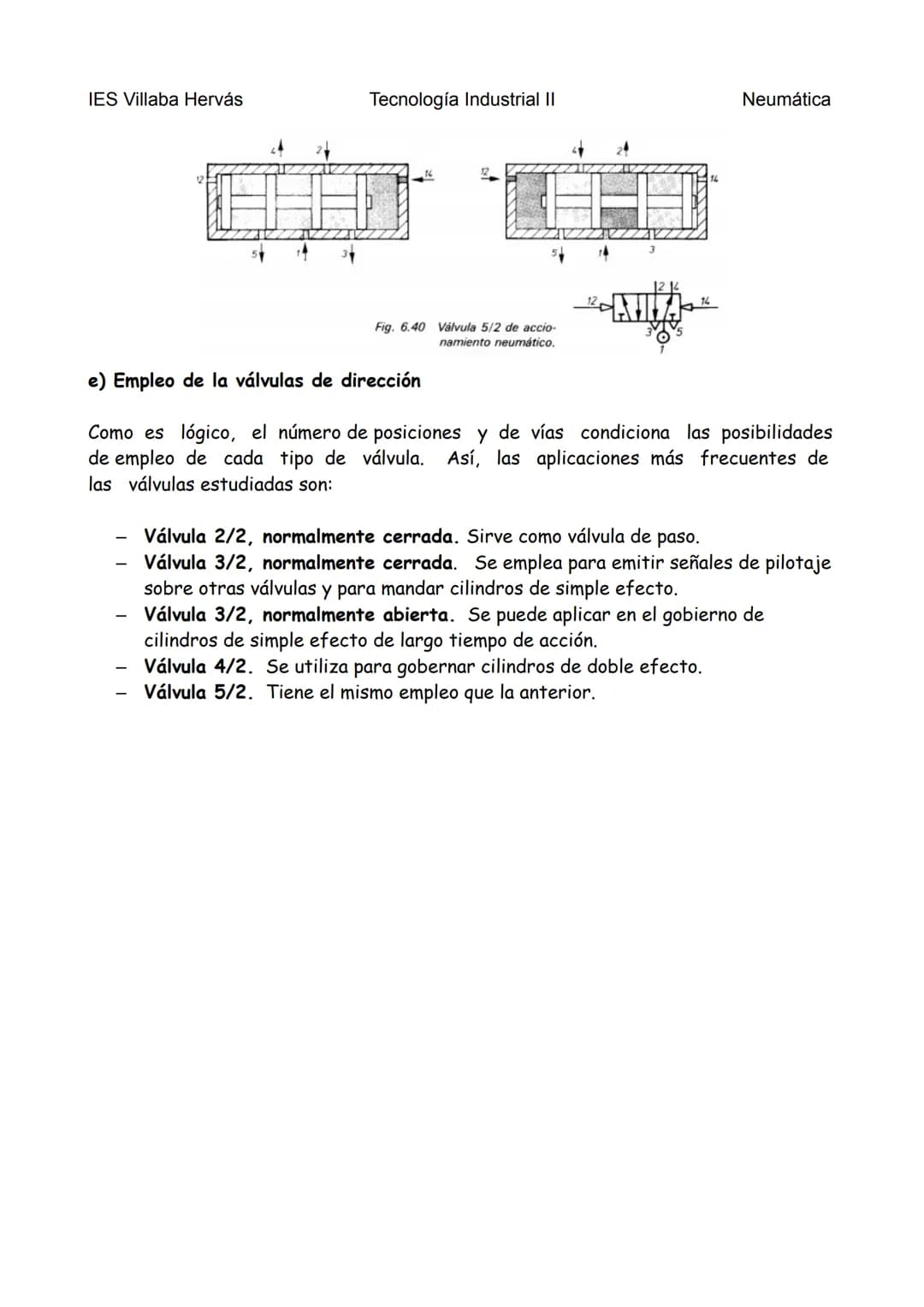

Válvulas 5/2 y Sus Aplicaciones Prácticas
Las válvulas 5/2 representan la evolución de las válvulas 4/2, añadiendo una vía adicional que mejora el control del sistema. Con cinco vías y dos posiciones, ofrecen mayor flexibilidad en el manejo de cilindros de doble efecto.
Su funcionamiento es similar a las 4/2: la alimentación (1) se conecta alternadamente con las vías (2) o (4), mientras las no utilizadas van a escape. La diferencia está en tener escapes separados (3) y (5), lo que permite mejor control del flujo de retorno.
El accionamiento neumático mediante las vías de pilotaje (12) y (14) hace que estas válvulas sean ideales para automatización. La corredera responde a las señales de presión y cambia de posición de forma precisa y confiable.
Ahora que conoces estos tipos, recordá sus aplicaciones principales: las 2/2 como válvulas de paso, las 3/2 para señales y cilindros simples, y tanto las 4/2 como las 5/2 para cilindros de doble efecto. ¡Con esto ya podés entender cualquier circuito neumático básico!
💡 Para el examen: Memoriza que el primer número indica las vías (conexiones) y el segundo las posiciones que puede adoptar la válvula.
