Introducción a la Tomografía Computada

La tomografía computada es una técnica avanzada de diagnóstico por imagen que permite ver el interior del cuerpo en detalle. A diferencia de las radiografías convencionales, la TC produce imágenes en "rebanadas" o cortes anatómicos.

En las imágenes podemos observar ejemplos de cortes tomográficos de distintos planos. Cada imagen proporciona información específica sobre las estructuras internas del paciente, permitiendo a los médicos observar detalles que podrían pasar desapercibidos en otros estudios.

💡 La ventaja principal de la TC es que permite visualizar simultáneamente tejidos blandos, huesos y vasos sanguíneos en una sola exploración, algo que no es posible con radiografías convencionales.

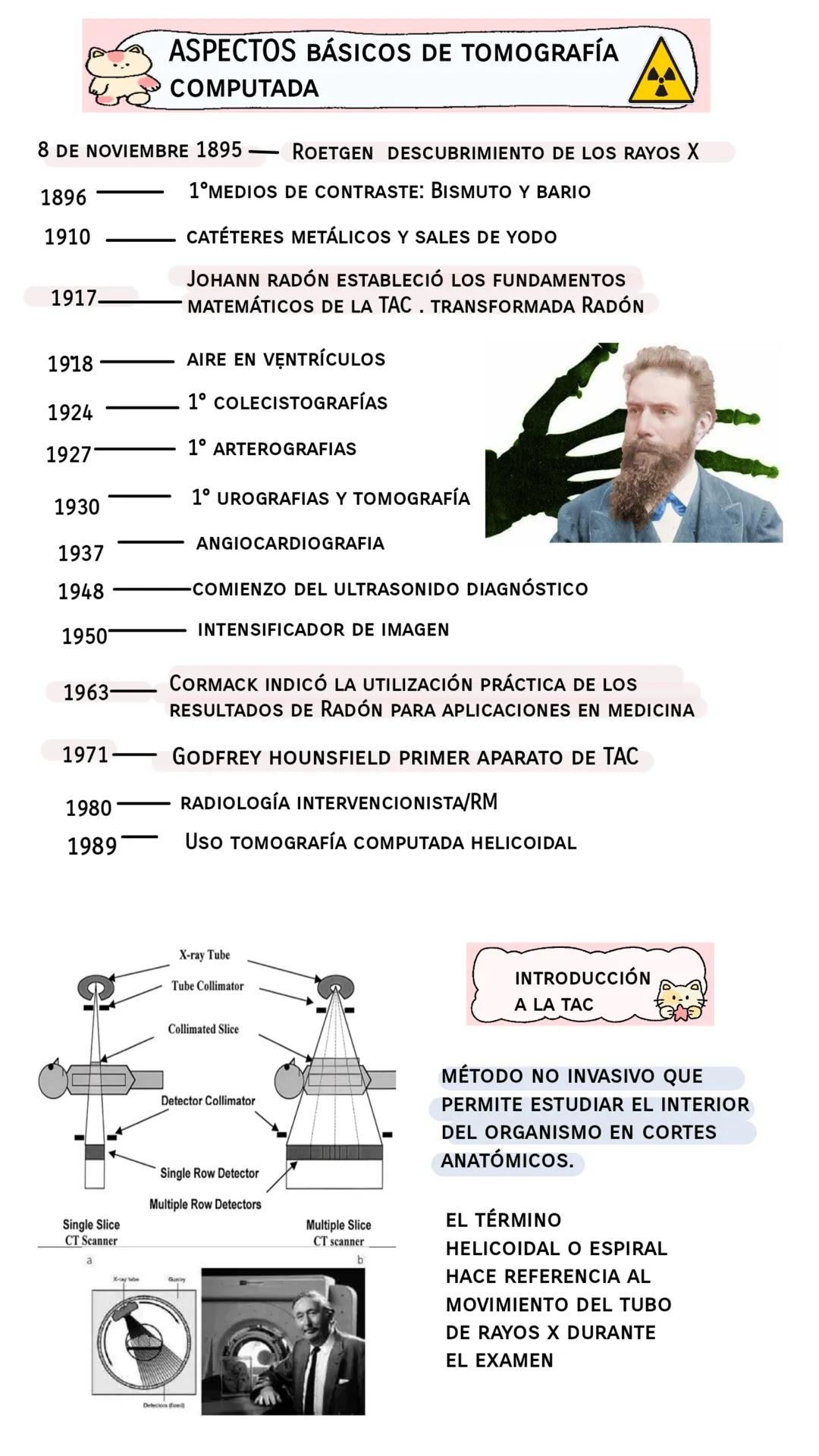

Aspectos Históricos y Básicos de la TC

La tomografía computada tiene una historia fascinante que comienza con el descubrimiento de los rayos X por Roentgen en 1895. Sin embargo, no fue hasta 1971 cuando Godfrey Hounsfield desarrolló el primer aparato de TAC, revolucionando el diagnóstico médico.

La TC es un método no invasivo que permite estudiar el interior del organismo en cortes anatómicos. El término helicoidal o espiral hace referencia al movimiento del tubo de rayos X durante el examen, lo que permite adquisiciones más rápidas y con mejor resolución.

Los avances tecnológicos han permitido pasar de tomógrafos de corte único a equipos multidetector capaces de obtener múltiples cortes simultáneamente, reduciendo el tiempo de examen y mejorando la calidad de las imágenes.

🔍 Los fundamentos matemáticos de la TC fueron establecidos por Johann Radón en 1917, pero su aplicación práctica en medicina no se concretó hasta décadas después con los trabajos de Cormack.

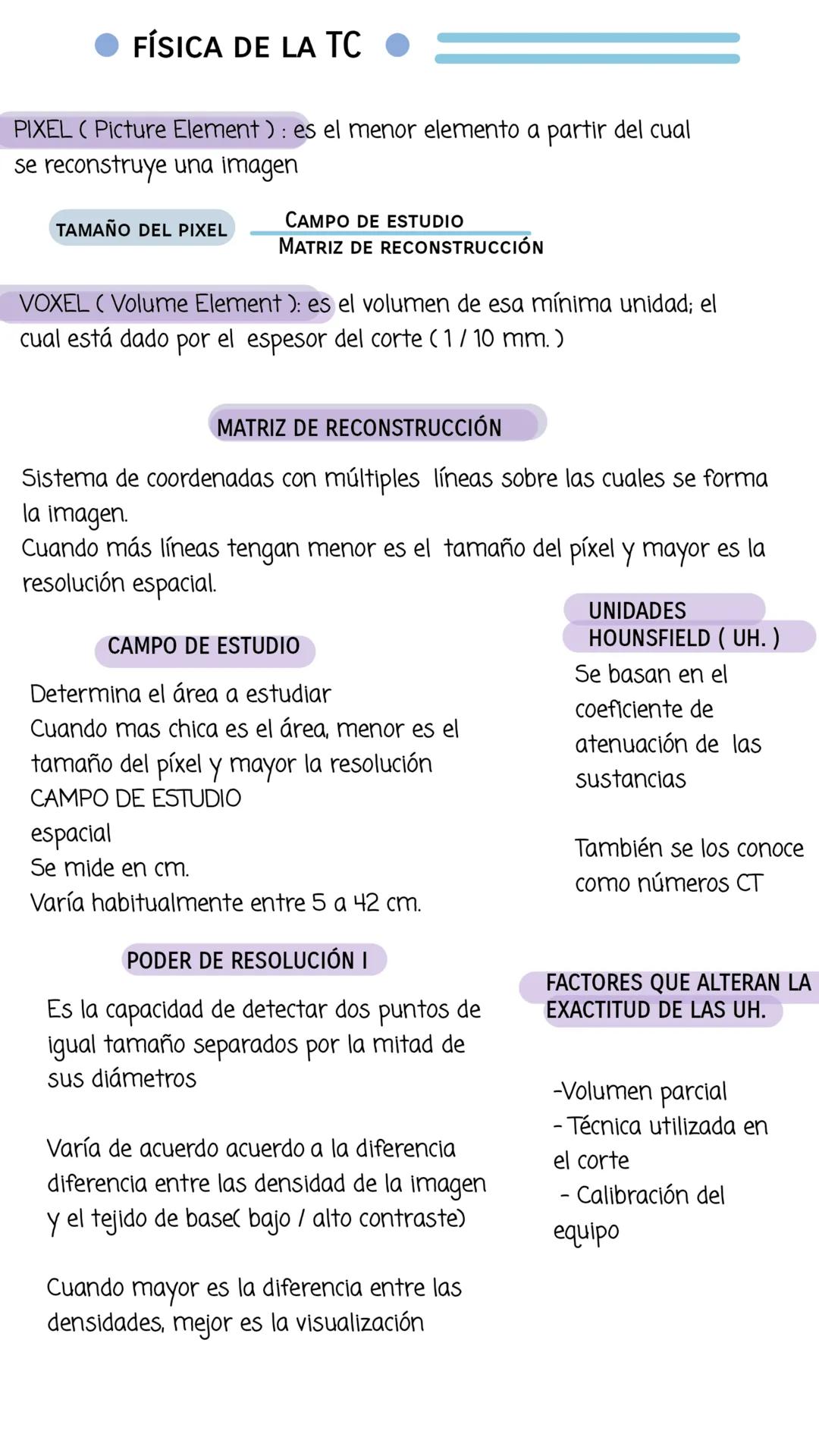

Física de la Tomografía Computada

La imagen tomográfica se construye a partir de unidades fundamentales llamadas píxeles (elementos de la imagen) que son la menor unidad de la imagen. Cuando le agregamos profundidad al píxel, obtenemos el vóxel (elemento de volumen), determinado por el espesor del corte.

La matriz de reconstrucción es un sistema de coordenadas con múltiples líneas donde se forma la imagen. Cuantas más líneas tenga, menor será el tamaño del píxel y mayor la resolución espacial. El campo de estudio determina el área a examinar y se mide en centímetros, variando habitualmente entre 5 y 42 cm.

Las Unidades Hounsfield (UH) son fundamentales en TC, ya que se basan en el coeficiente de atenuación de las sustancias. Estos valores permiten identificar diferentes tejidos según su densidad. Varios factores pueden alterar la exactitud de estas mediciones, como el volumen parcial, la técnica utilizada o la calibración del equipo.

⚠️ El poder de resolución es la capacidad de detectar dos puntos separados, y mejora cuando hay mayor diferencia entre las densidades de la imagen y el tejido de base.

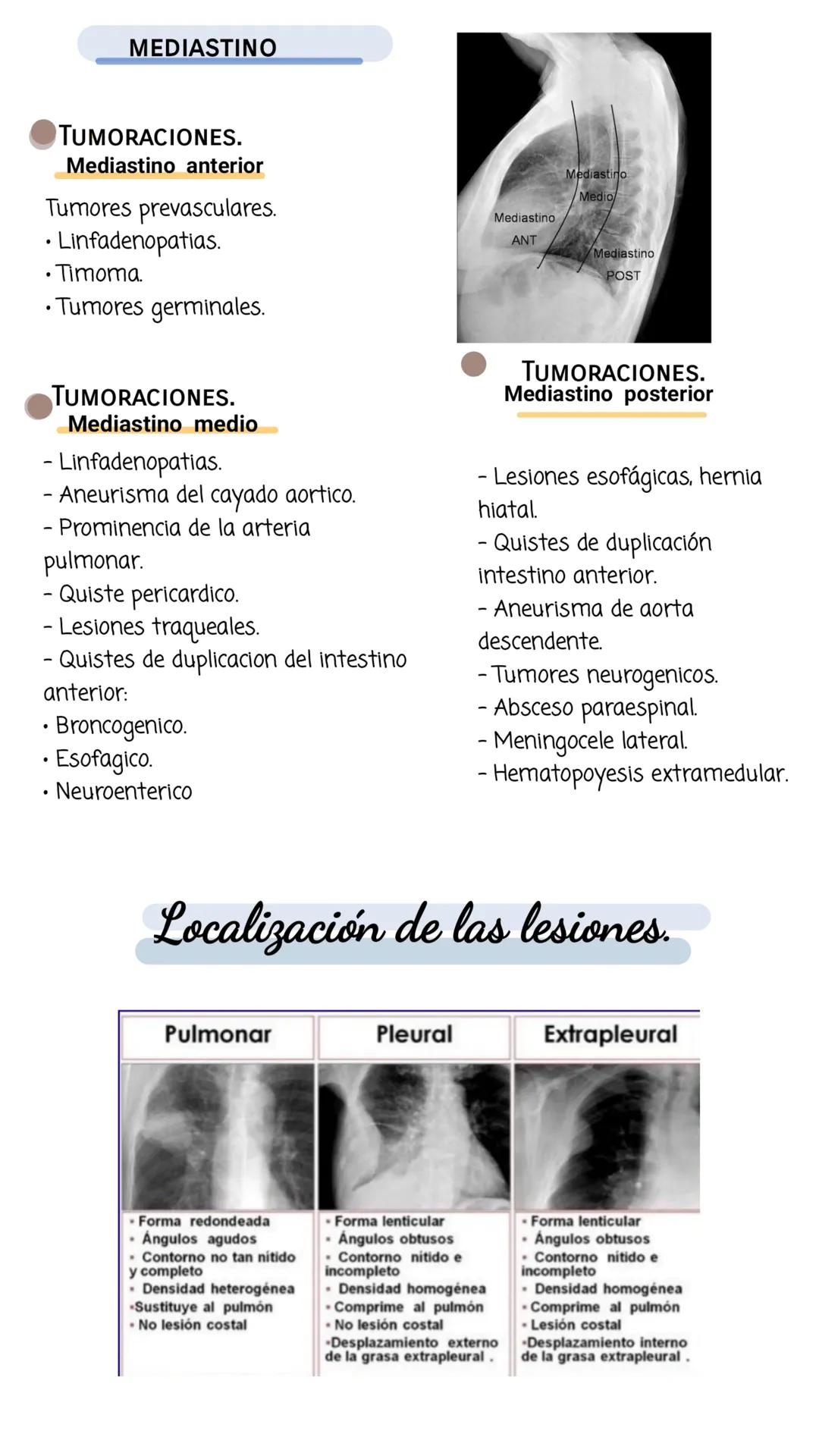

Evaluación del Mediastino y Lesiones Torácicas

El mediastino se divide en tres compartimentos (anterior, medio y posterior), cada uno con patologías características. En el mediastino anterior podemos encontrar tumores prevasculares, linfadenopatías o timomas. El mediastino medio puede presentar aneurismas, quistes o lesiones traqueales, mientras que el mediastino posterior es frecuente sitio de tumores neurogénicos o lesiones esofágicas.

La TC permite diferenciar entre lesiones de localización pulmonar, pleural o extrapleural, lo que es crucial para el diagnóstico y tratamiento. Las lesiones pulmonares tienen forma redondeada, ángulos agudos y sustituyen al pulmón, mientras que las pleurales presentan forma lenticular, ángulos obtusos y comprimen al pulmón.

Las lesiones extrapleurales también tienen forma lenticular pero se asocian con lesiones costales y desplazamiento interno de la grasa extrapleural, características distintivas en la imagen tomográfica.

🔍 La correcta identificación de la localización de una lesión torácica (pulmonar, pleural o extrapleural) es determinante para establecer el diagnóstico diferencial y planificar el abordaje terapéutico.

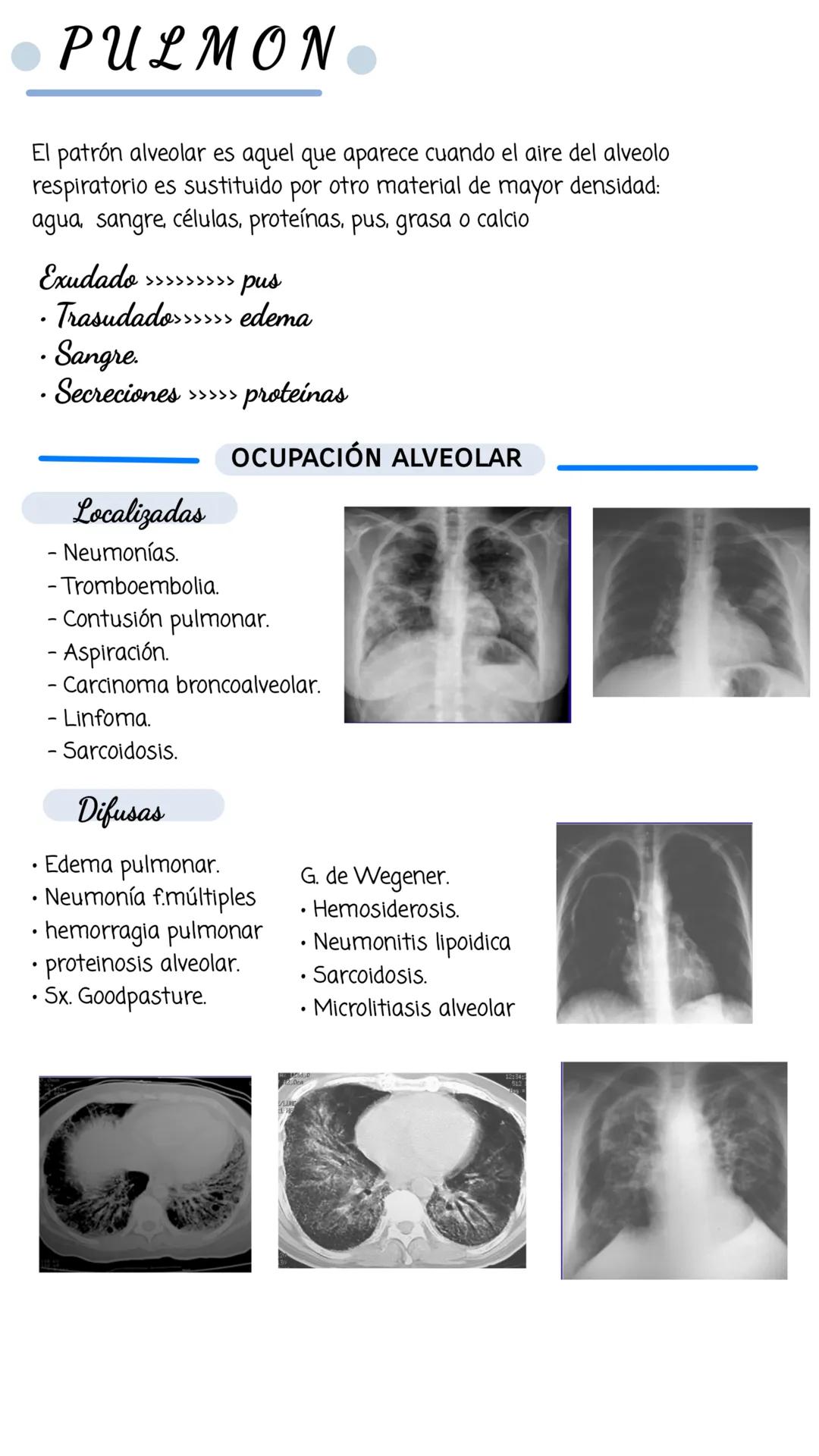

Patología Pulmonar en TC

El patrón alveolar aparece cuando el aire del alvéolo es sustituido por otro material de mayor densidad como agua, sangre, pus o proteínas. Este patrón puede revelar diversas patologías según su distribución y características.

Las ocupaciones alveolares pueden ser localizadas o difusas. Entre las localizadas encontramos neumonías, tromboembolias o contusión pulmonar. Las difusas incluyen edema pulmonar, hemorragia pulmonar o sarcoidosis, entre otras.

Entender la causa del patrón alveolar es crucial para el diagnóstico: un exudado suele indicar pus, un trasudado sugiere edema, y también pueden encontrarse sangre o secreciones ricas en proteínas que modifican el aspecto del tejido pulmonar en la imagen.

🫁 La distribución de las opacidades alveolares proporciona pistas importantes sobre la etiología: las neumonías tienden a tener distribución segmentaria, mientras que el edema pulmonar suele ser más generalizado y predomina en regiones dependientes.

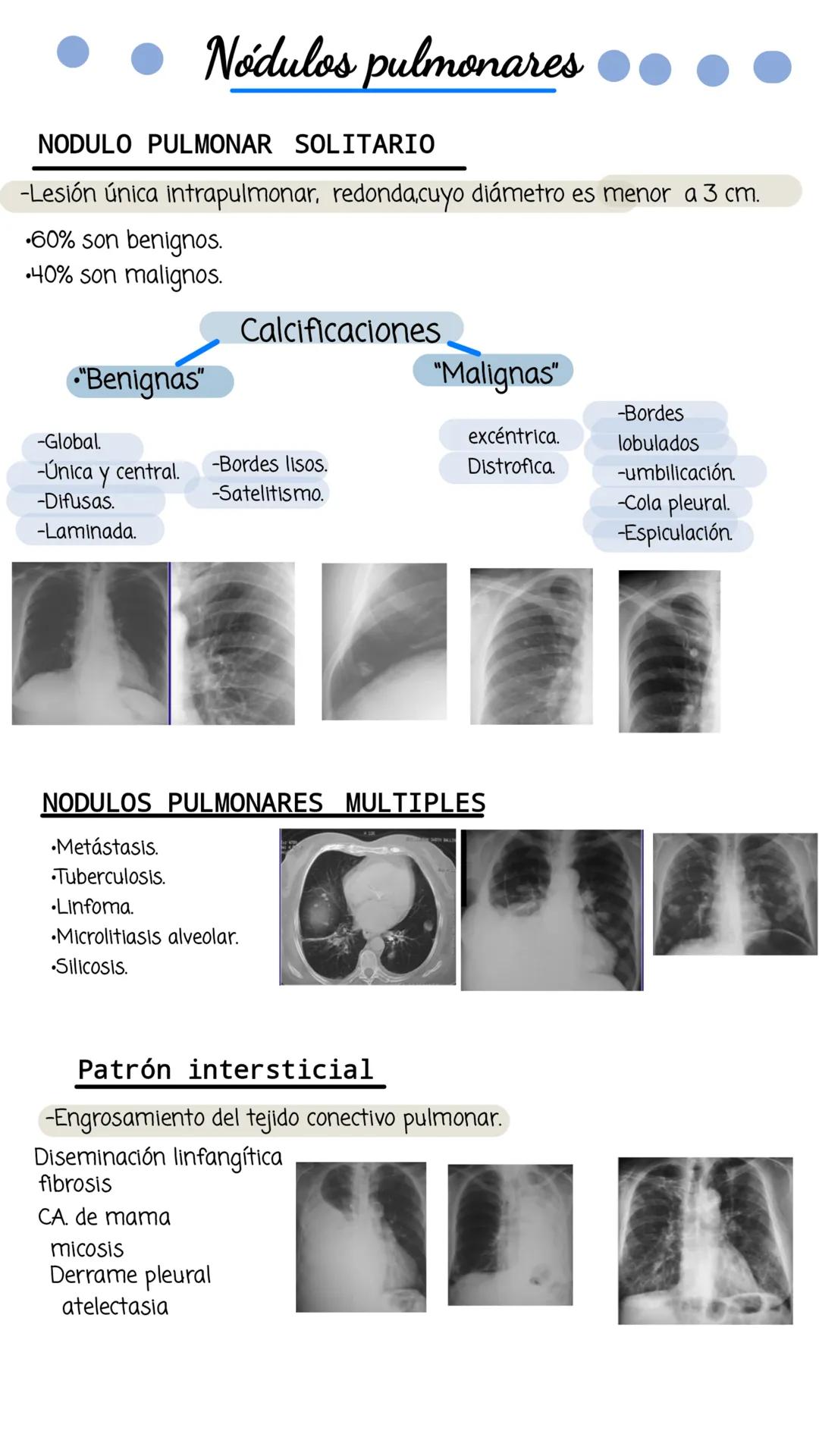

Nódulos Pulmonares

El nódulo pulmonar solitario es una lesión única intrapulmonar, redonda, con diámetro menor a 3 cm. Aproximadamente el 60% son benignos y el 40% malignos. Las características radiológicas nos ayudan a diferenciarlos.

Las calcificaciones en los nódulos pueden orientar hacia benignidad cuando son globales, centrales, difusas o laminadas, y con bordes lisos. En contraste, los nódulos malignos suelen presentar calcificaciones excéntricas o distróficas, bordes lobulados, umbilicación o espiculación.

Los nódulos pulmonares múltiples sugieren diferentes diagnósticos como metástasis, tuberculosis, linfoma, microlitiasis alveolar o silicosis. El patrón intersticial indica engrosamiento del tejido conectivo pulmonar, que puede deberse a diseminación linfangítica (frecuente en cáncer de mama) o fibrosis.

📌 La presencia de una "cola pleural" (línea que conecta el nódulo con la pleura) es un signo radiológico que sugiere malignidad, especialmente cuando se acompaña de bordes espiculados.

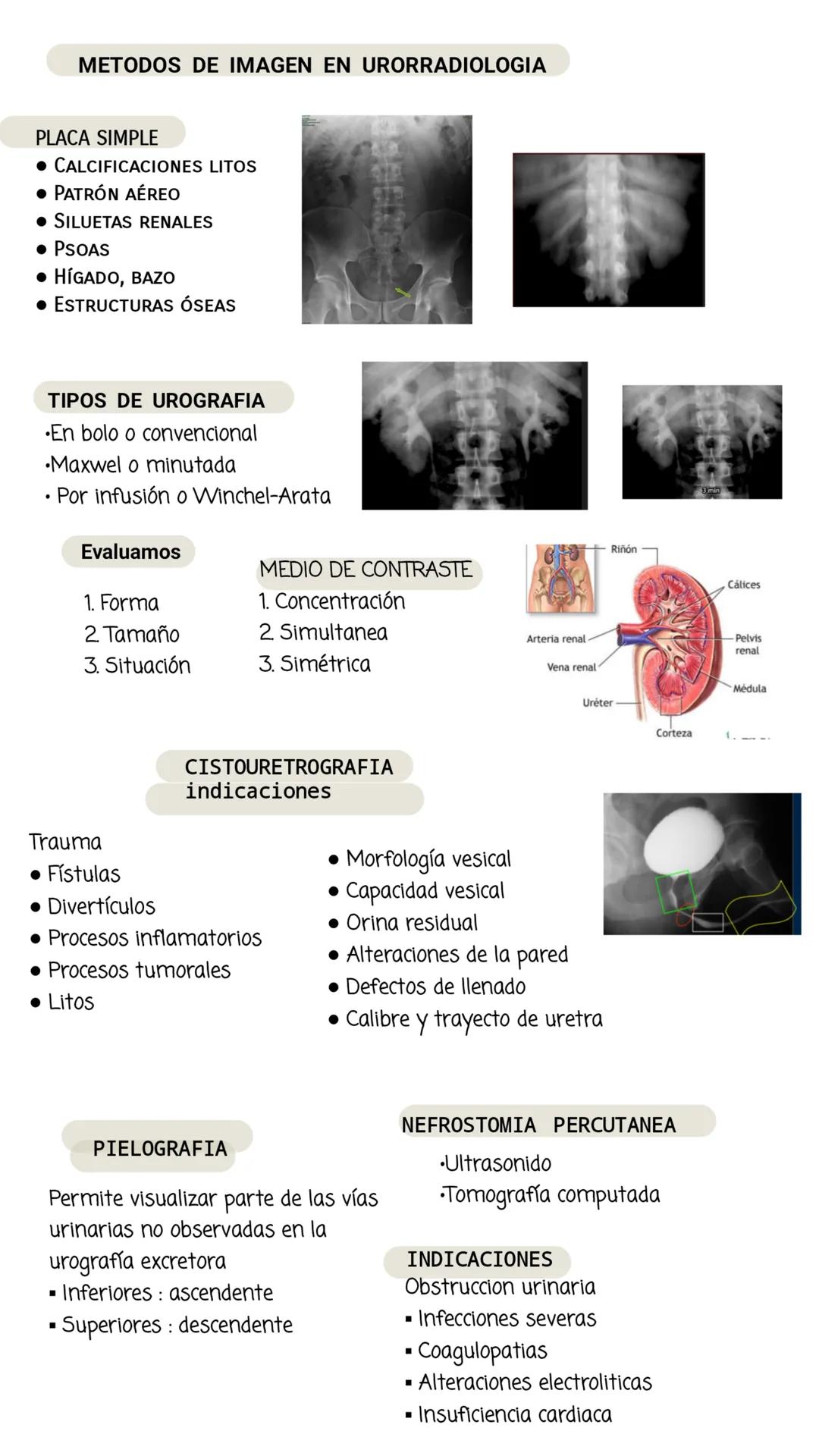

Métodos de Imagen en Urorradiología

La urorradiología emplea diversas técnicas para estudiar el sistema urinario. La placa simple permite ver calcificaciones, litos, patrón aéreo y siluetas renales, entre otros hallazgos básicos.

Existen varios tipos de urografía: convencional, minutada o por infusión. Estas técnicas permiten evaluar la forma, tamaño y situación del riñón, así como la concentración, simultaneidad y simetría del medio de contraste en el sistema colector.

La cistouretrografía está indicada para estudiar procesos inflamatorios, tumorales, litos o alteraciones morfológicas de la vejiga y uretra. La pielografía visualiza partes de las vías urinarias no observadas en la urografía excretora, mientras que la nefrostomía percutánea guiada por ultrasonido o TC está indicada en obstrucciones urinarias o infecciones severas.

💧 En pacientes con alergia al yodo o insuficiencia renal, la TC sin contraste es una alternativa excelente para detectar cálculos, ya que estos son fácilmente visualizables por su alta densidad.

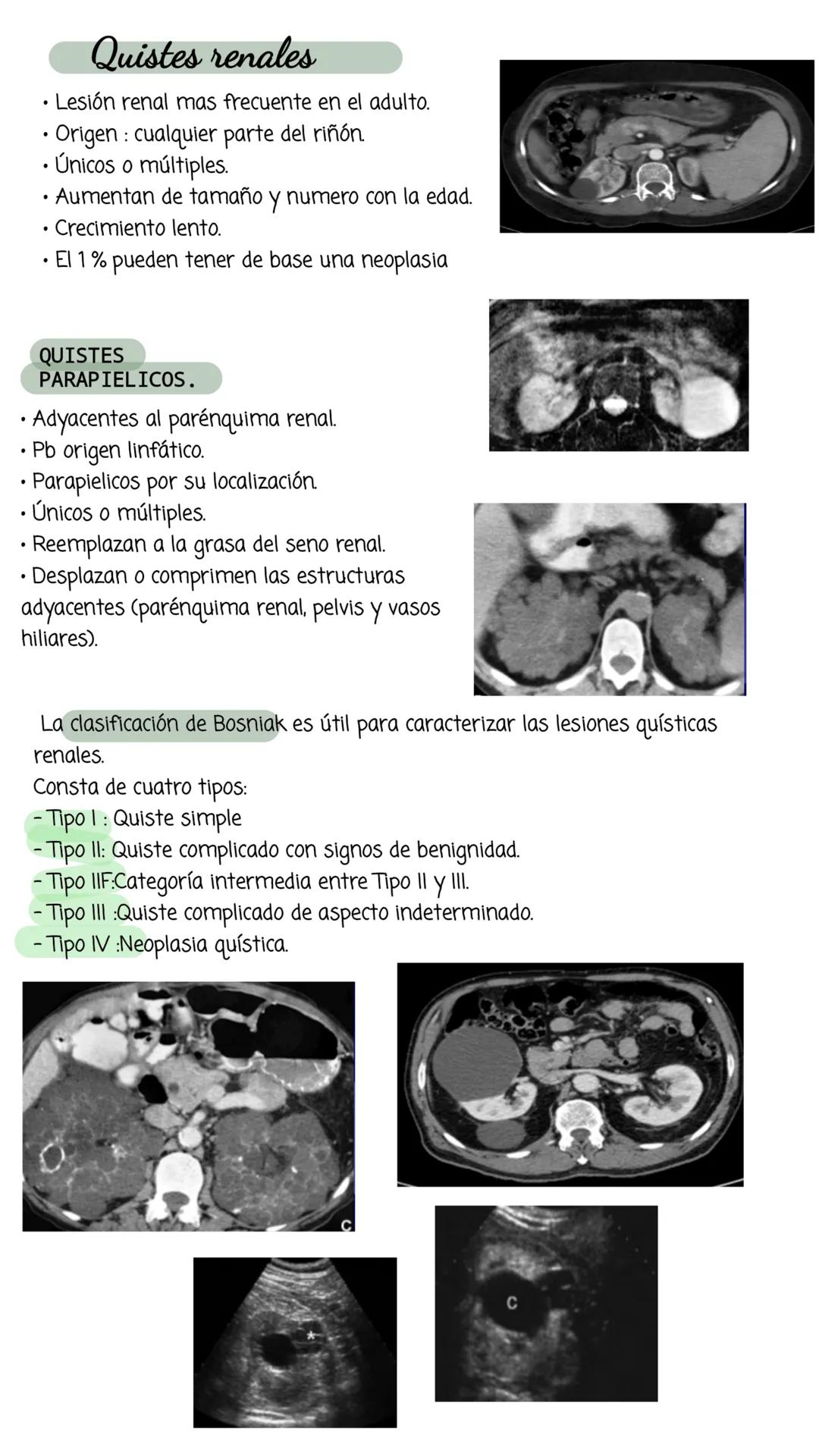

Quistes Renales

Los quistes renales son la lesión renal más frecuente en adultos y pueden originarse en cualquier parte del riñón. Suelen ser únicos o múltiples, con crecimiento lento, y aumentan en tamaño y número con la edad.

Es importante destacar que aproximadamente el 1% de los quistes pueden tener de base una neoplasia, por lo que su caracterización adecuada es fundamental. Los quistes parapielicos son un tipo especial que se ubica adyacente al parénquima renal, probablemente de origen linfático.

La clasificación de Bosniak es esencial para caracterizar las lesiones quísticas renales, con cinco tipos: Tipo I (quiste simple), Tipo II (quiste complicado benigno), Tipo IIF (categoría intermedia), Tipo III (quiste indeterminado) y Tipo IV (neoplasia quística). Esta clasificación guía el manejo clínico y la necesidad de seguimiento o intervención.

🔍 Un quiste simple (Bosniak I) se caracteriza por ser homogéneo, de paredes finas, sin septos ni calcificaciones, y sin realce tras la administración de contraste, lo que permite diferenciarlo de lesiones más complejas.

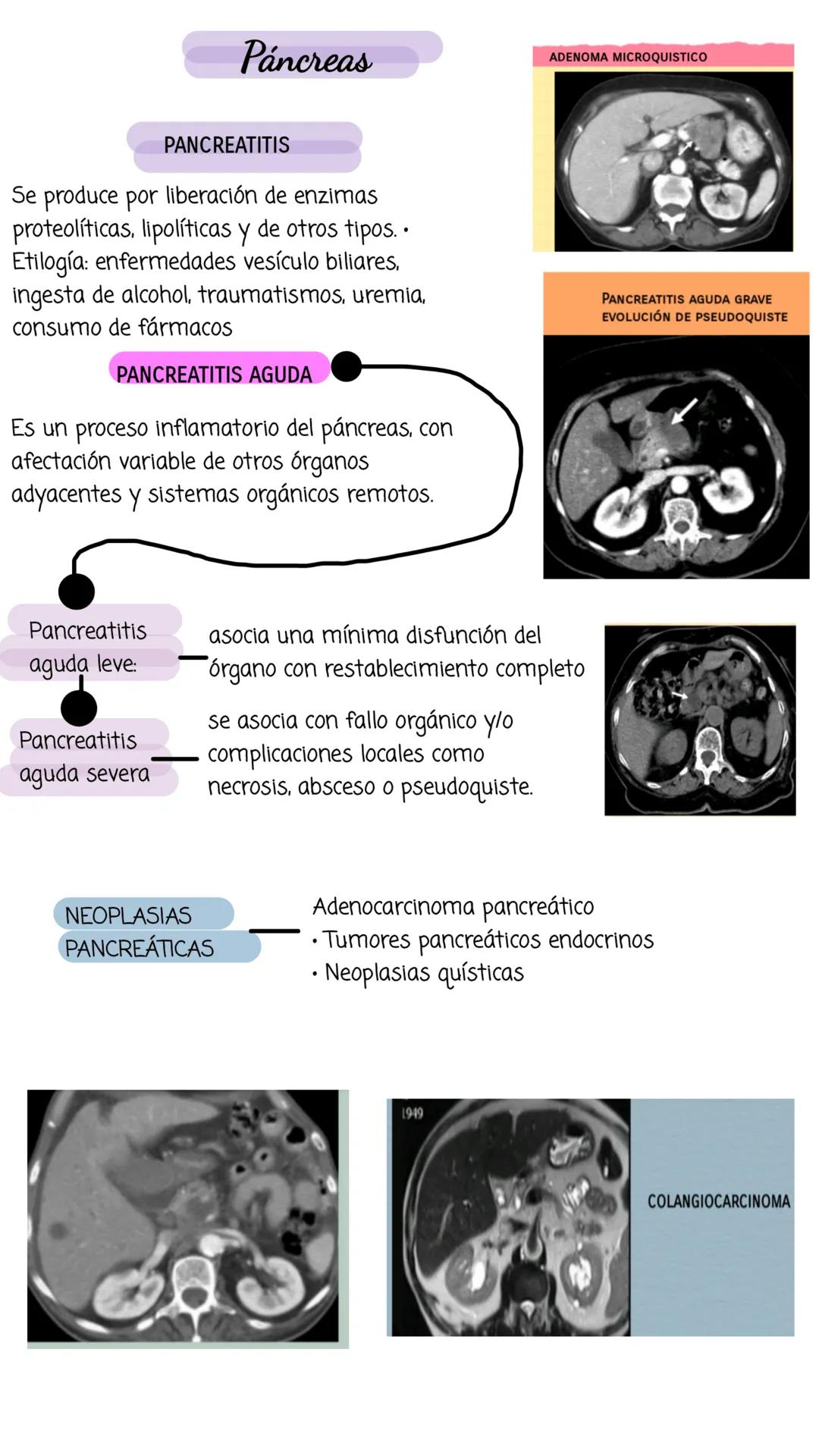

Páncreas y Patología Pancreática

La pancreatitis es un proceso inflamatorio causado por la liberación de enzimas proteolíticas y lipolíticas. Su etiología incluye enfermedades vesículo biliares, consumo de alcohol, traumatismos, uremia y fármacos. La pancreatitis aguda puede ser leve (con mínima disfunción y recuperación completa) o severa (asociada a fallo orgánico y complicaciones locales).

Entre las complicaciones de la pancreatitis destacan la necrosis, abscesos y pseudoquistes. Los pseudoquistes son colecciones encapsuladas que pueden desarrollarse tras episodios de pancreatitis, requiriendo seguimiento por imagen para evaluar su evolución.

Las neoplasias pancreáticas incluyen el adenocarcinoma (el tipo más común y agresivo), tumores endocrinos y neoplasias quísticas. El adenoma microquístico es un tipo de lesión quística que puede ser visualizada mediante TC. Otra neoplasia importante es el colangiocarcinoma, que afecta a la vía biliar.

🔥 La TC con contraste es la técnica de imagen de elección para evaluar la pancreatitis aguda y determinar su gravedad, permitiendo identificar áreas de necrosis que aparecen como regiones que no captan contraste.

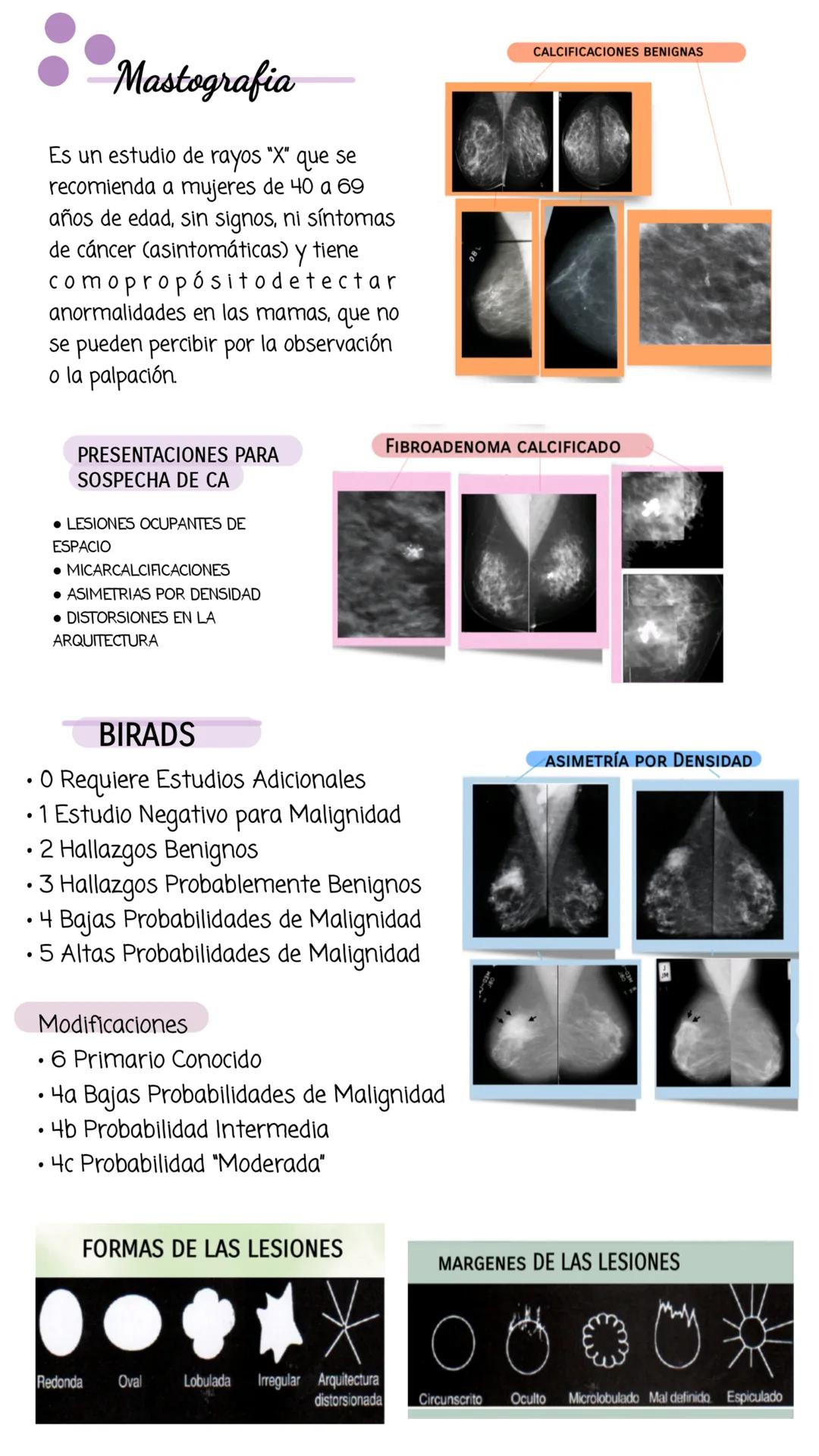

Mastografía

La mastografía es un estudio de rayos X recomendado para mujeres de 40 a 69 años asintomáticas, con el propósito de detectar anormalidades en las mamas que no se perciben mediante observación o palpación.

Las presentaciones sospechosas de cáncer incluyen lesiones ocupantes de espacio, microcalcificaciones, asimetrías por densidad y distorsiones en la arquitectura. La forma de las lesiones (redonda, oval, lobulada, irregular) y los márgenes (circunscrito, oculto, microlobulado, mal definido, espiculado) son características importantes para la evaluación.

El sistema BI-RADS (Breast Imaging Reporting and Data System) clasifica los hallazgos en categorías del 0 al 6, donde 0 requiere estudios adicionales, 1-3 representan baja probabilidad de malignidad, 4 bajas a moderadas probabilidades, 5 altas probabilidades, y 6 indica malignidad conocida. La categoría 4 tiene subdivisiones (4a, 4b, 4c) según el nivel de sospecha.

💫 Las microcalcificaciones agrupadas, pleomórficas (variadas en forma) y de distribución segmentaria o lineal son consideradas de alta sospecha para malignidad y suelen requerir biopsia.
