Práctica de Laboratorio - Circuitos Eléctricos

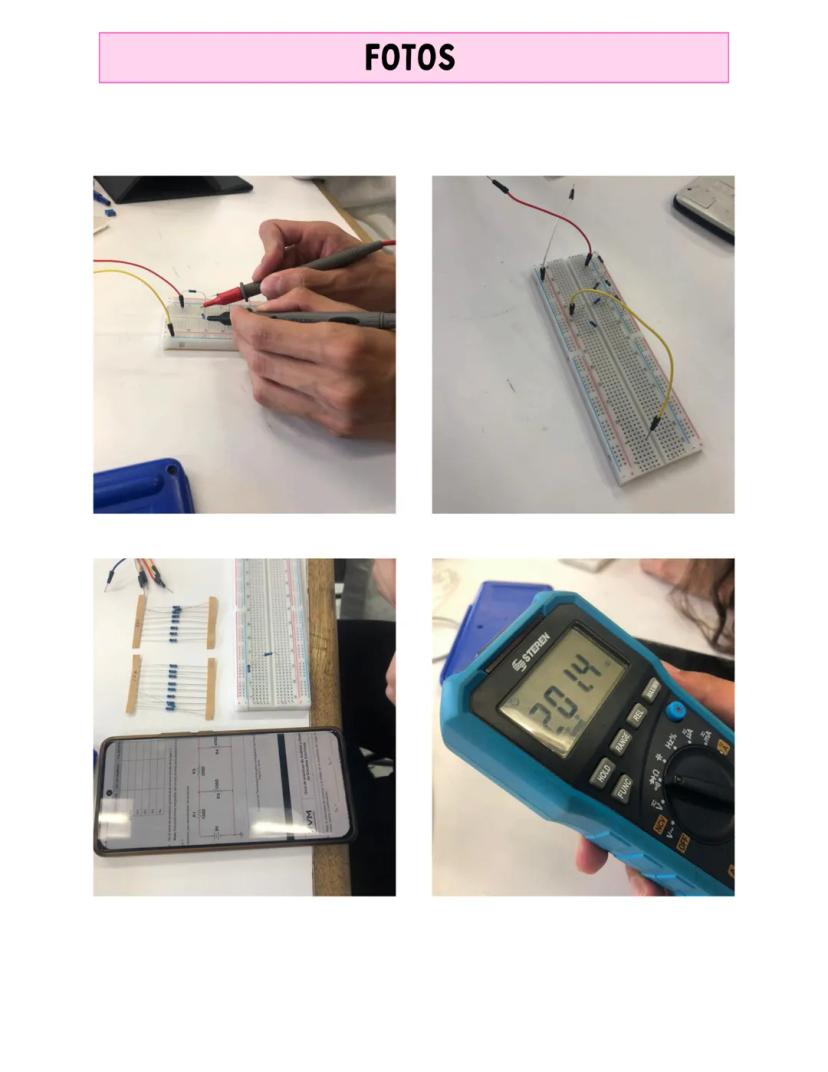

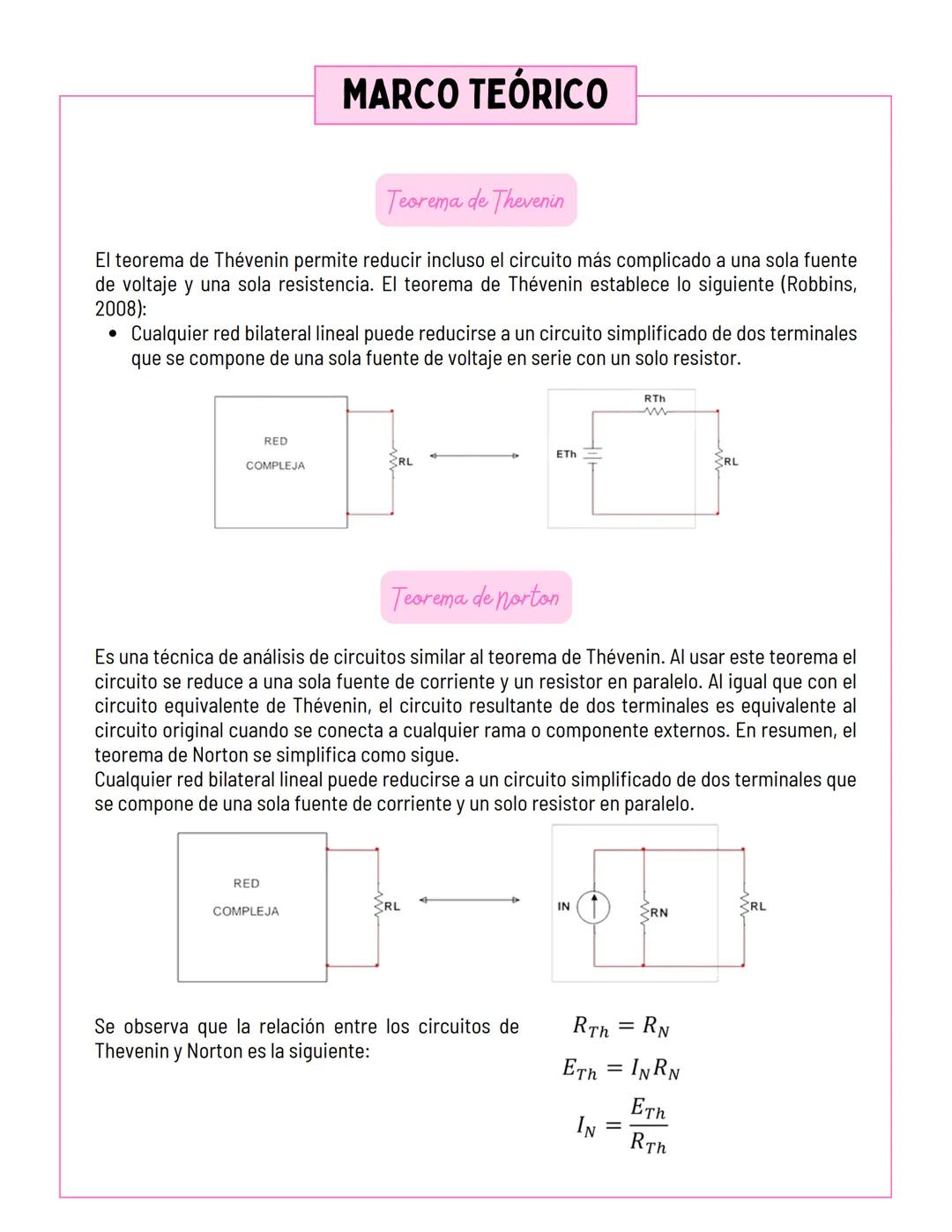

Esta práctica te va a enseñar a dominar dos de los teoremas más importantes en el análisis de circuitos eléctricos. Vas a construir circuitos reales en protoboard y comprobar que la teoría sí funciona en la vida real.

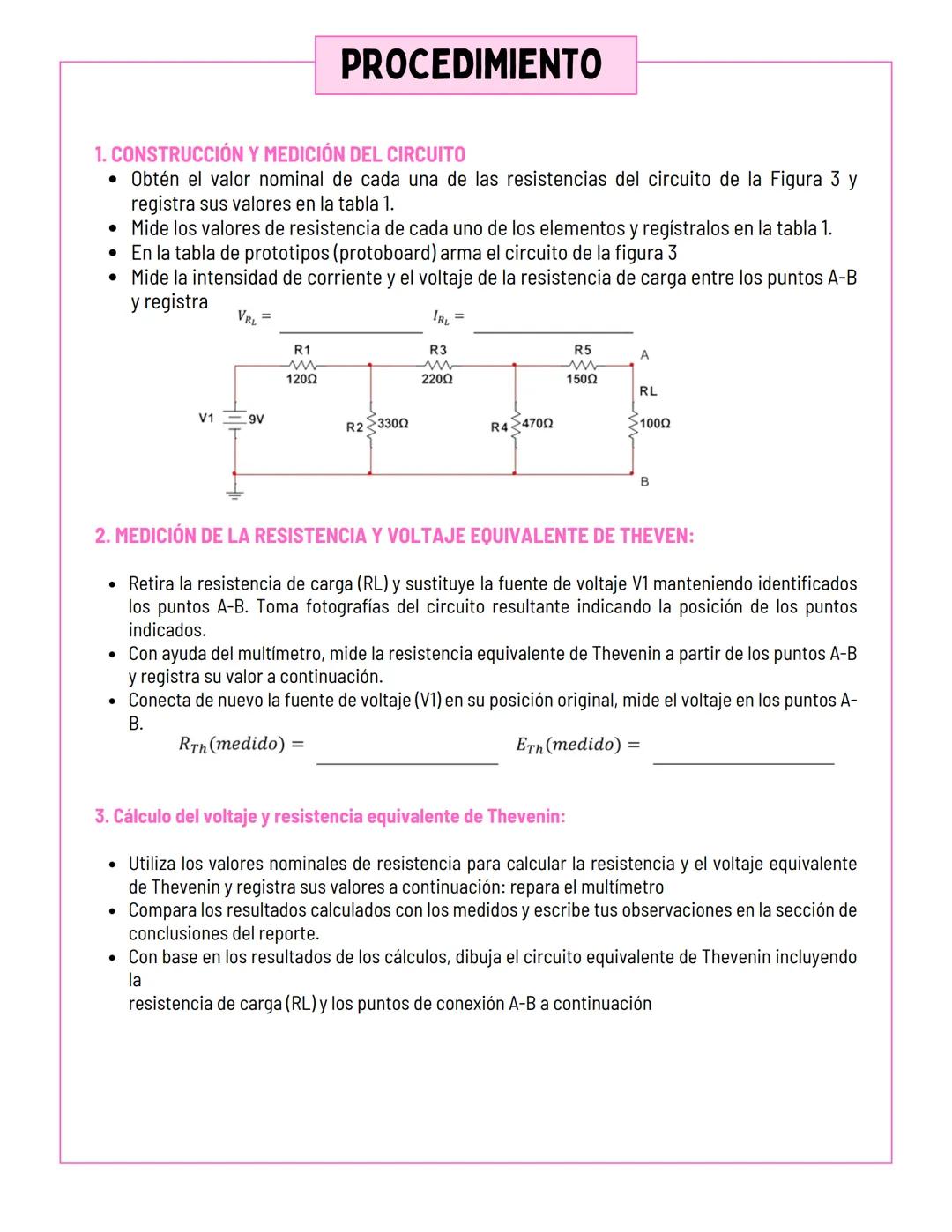

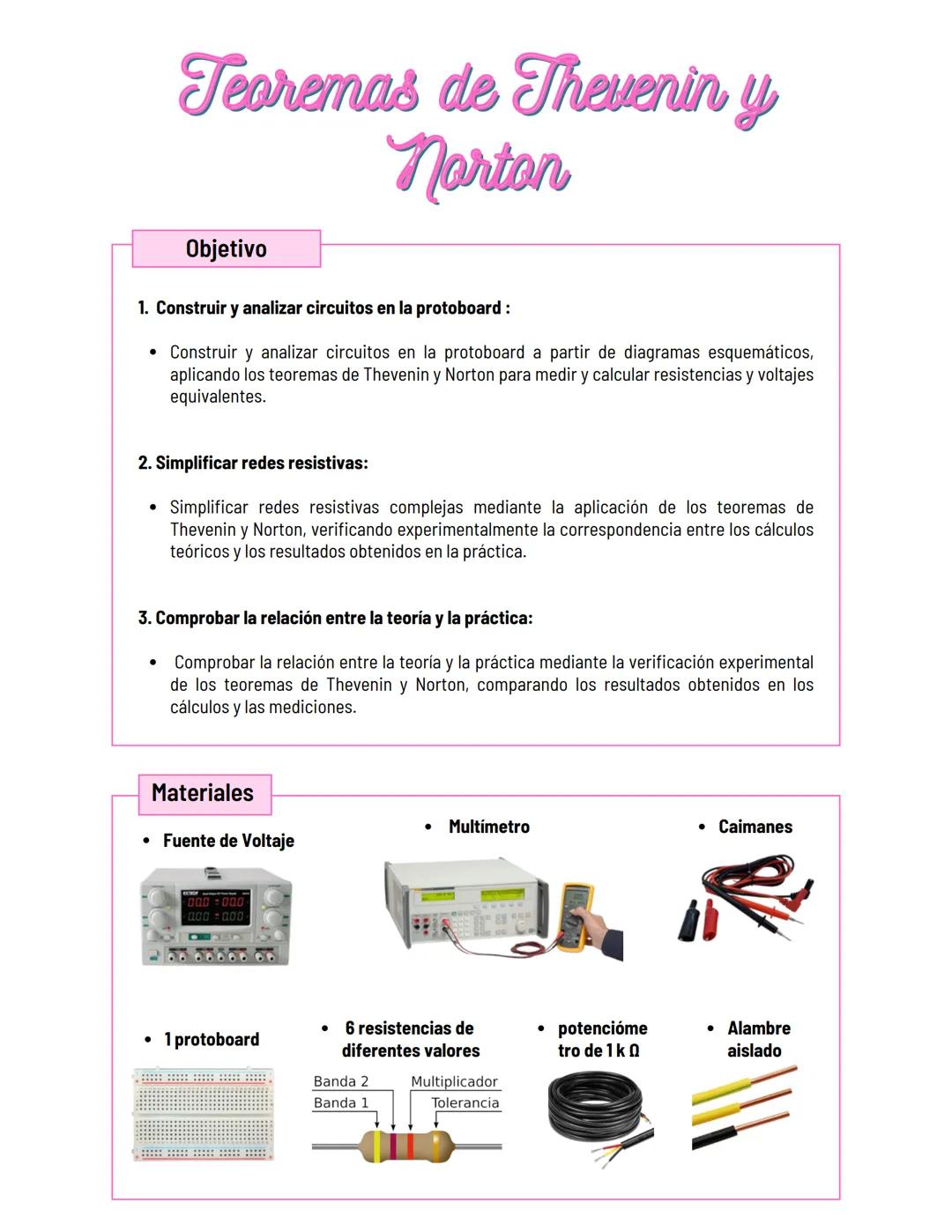

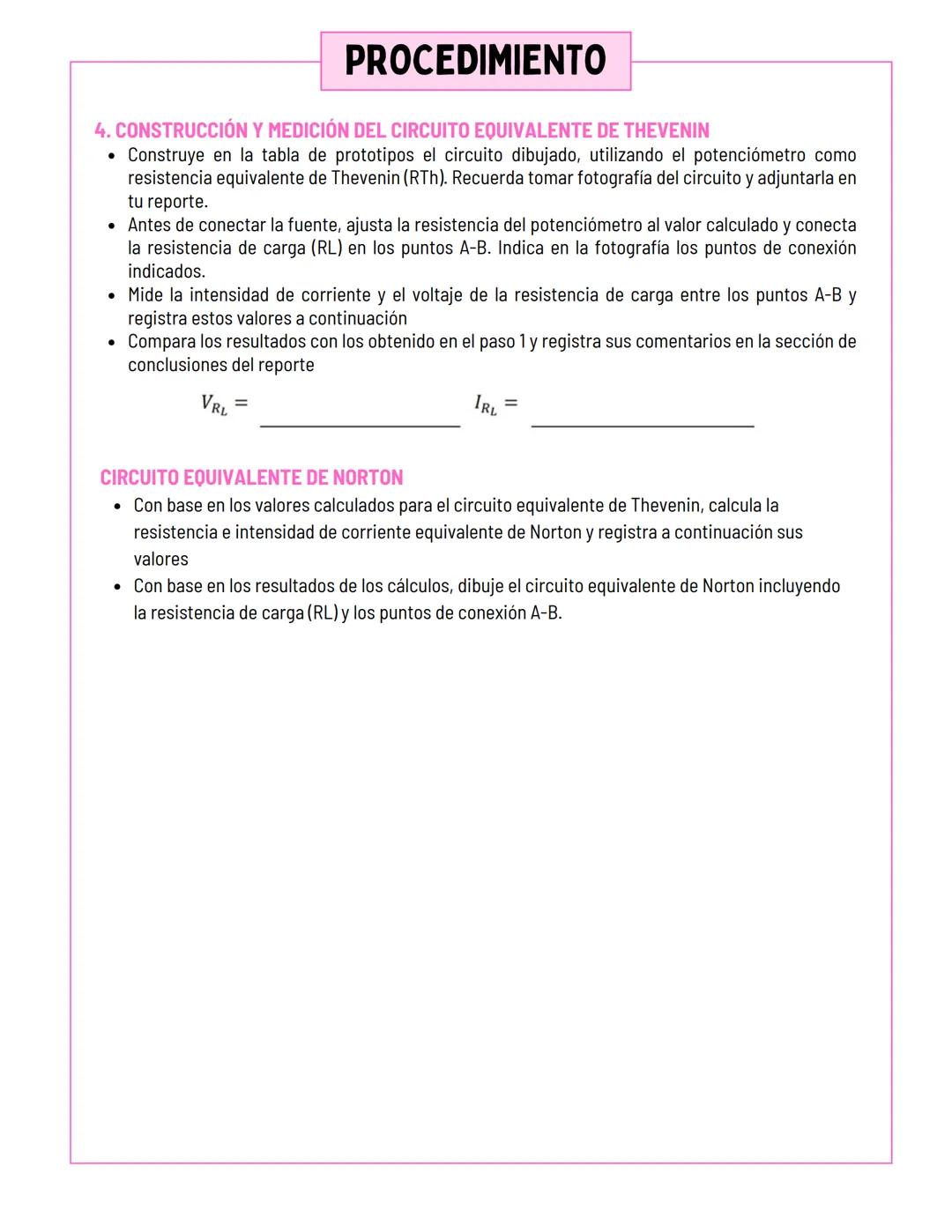

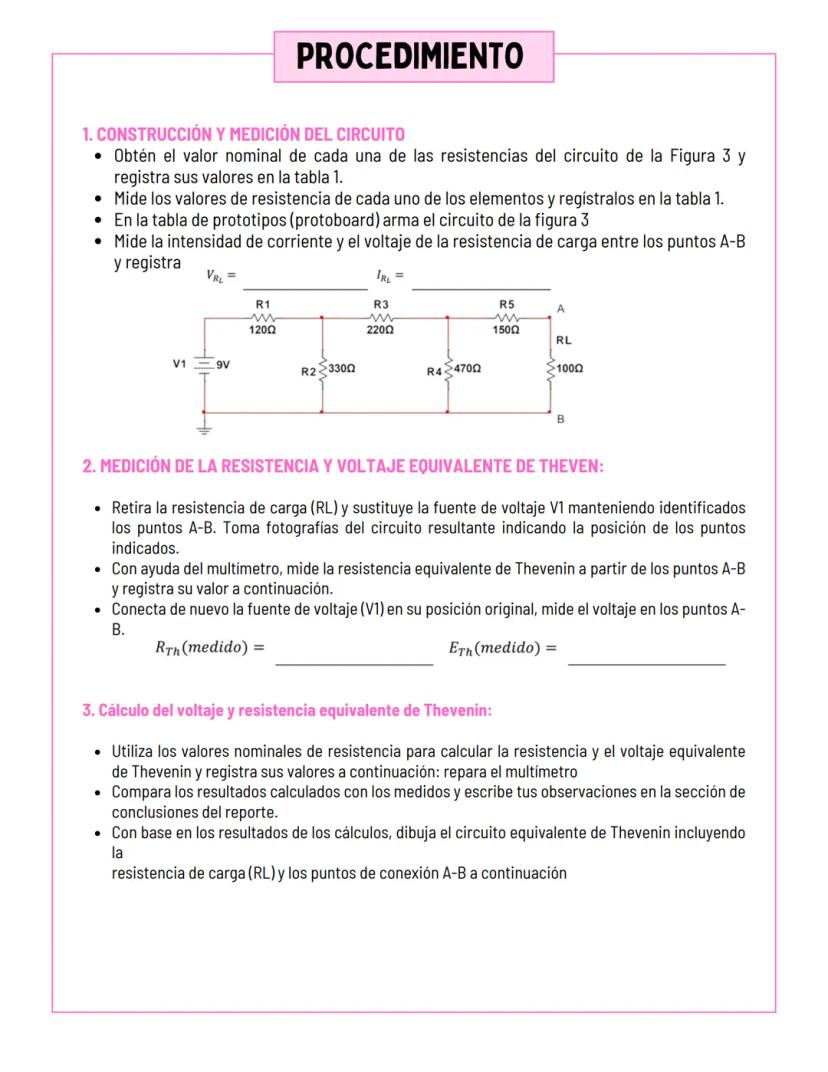

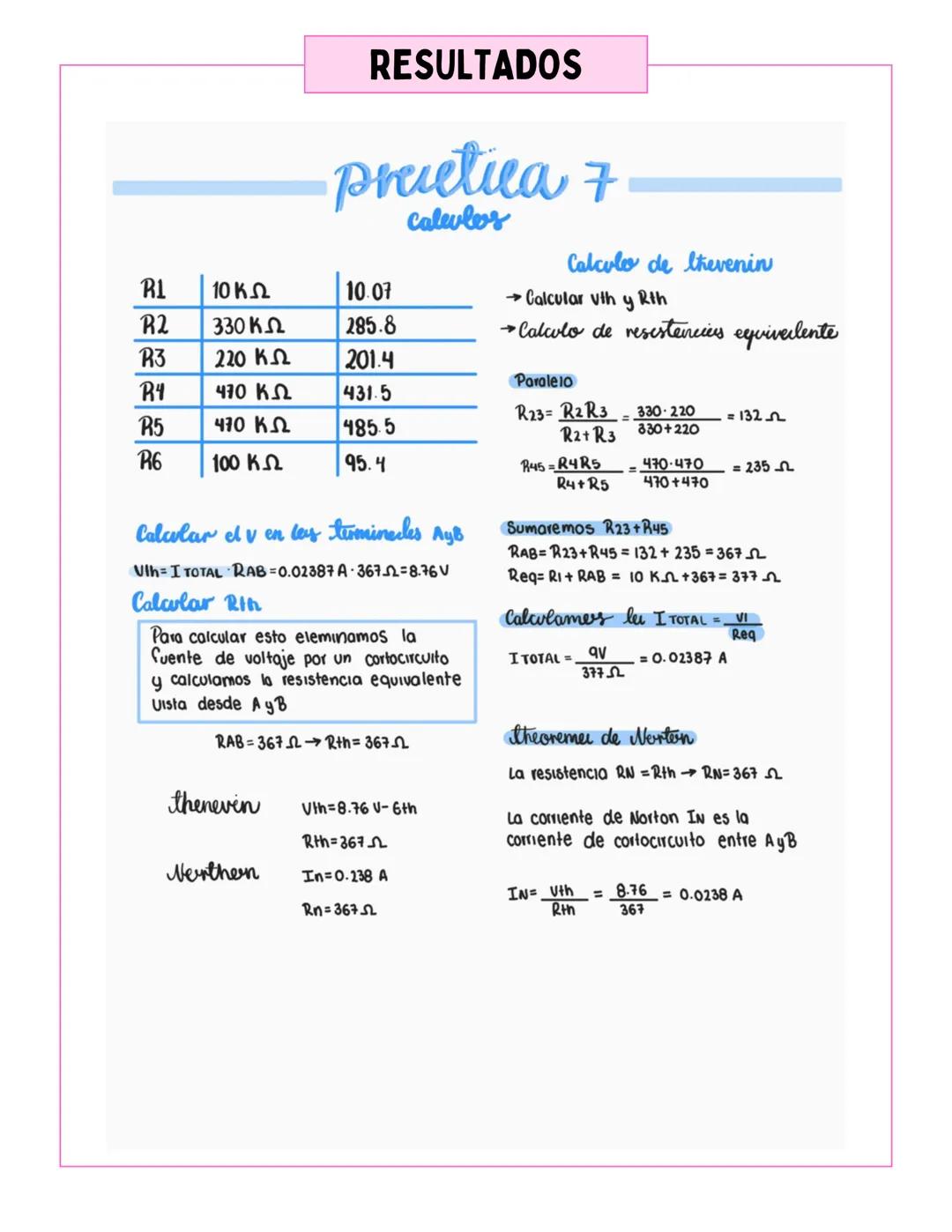

Los objetivos principales incluyen construir y analizar circuitos usando diagramas esquemáticos, aplicar los teoremas para medir voltajes y resistencias equivalentes, y verificar que tus cálculos teóricos coincidan con lo que mides en el laboratorio.

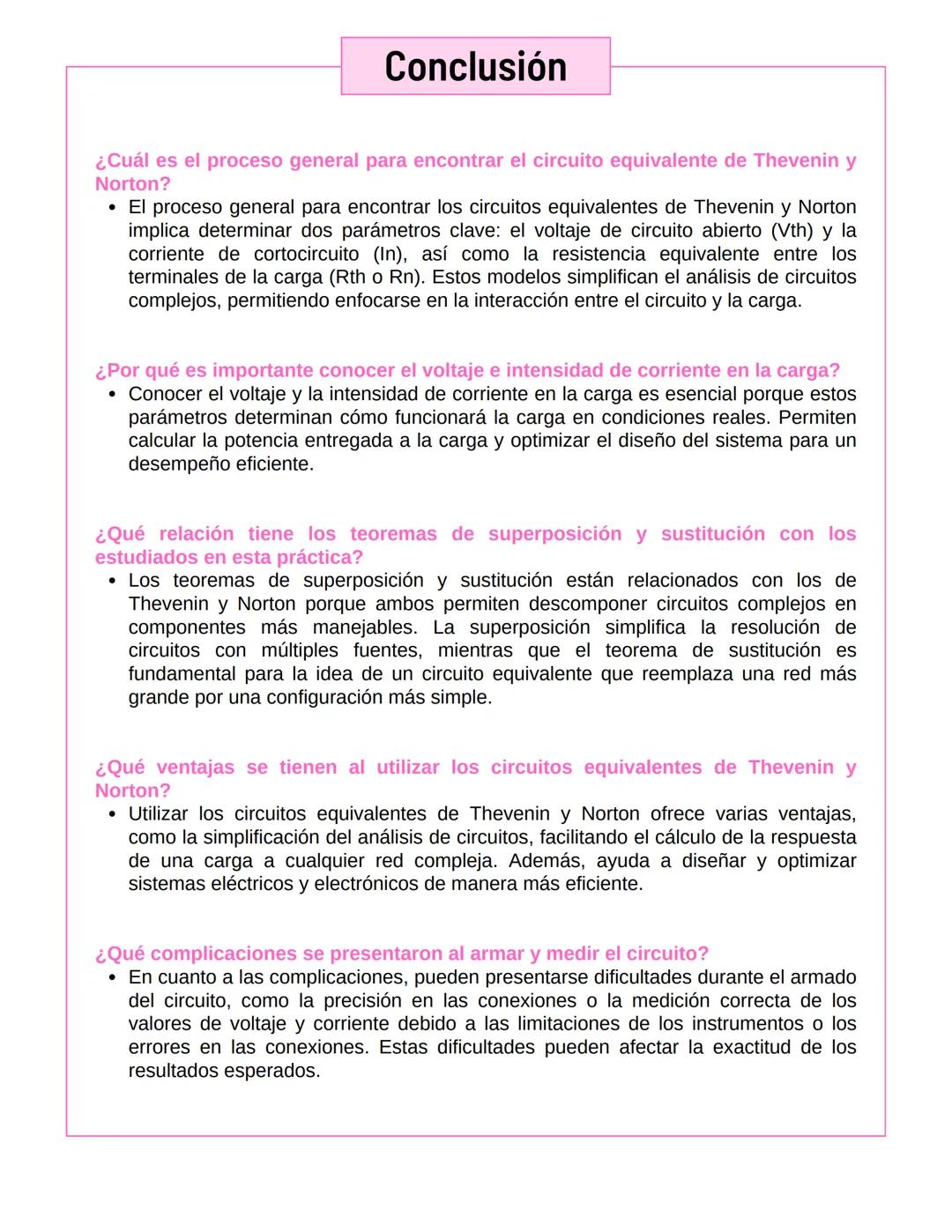

💡 Tip clave: Esta práctica te va a mostrar por qué estos teoremas son tan valiosos - te ahorran muchísimo tiempo al analizar circuitos complicados.
Para la práctica necesitarás materiales básicos como fuente de voltaje, multímetro, protoboard, 6 resistencias de diferentes valores, un potenciómetro de 1kΩ y cables. Todo esto te permitirá construir tanto el circuito original como sus equivalentes simplificados.
