Introducción a la Práctica

Esta práctica de circuitos eléctricos se enfoca en el análisis de señales sinusoidales usando fasores. Es una habilidad súper útil que vas a necesitar si planeas estudiar ingeniería o trabajar con sistemas eléctricos.

Los objetivos incluyen medir señales con osciloscopios, verificar la ley de Ohm en corriente alterna, y analizar circuitos RLC. También vas a diseñar filtros pasivos, que son componentes que encuentras en parlantes, radios y muchos dispositivos electrónicos.

💡 Dato curioso: Los fasores te permiten trabajar con corriente alterna usando matemáticas más simples, convirtiendo funciones trigonométricas complicadas en operaciones con números complejos.

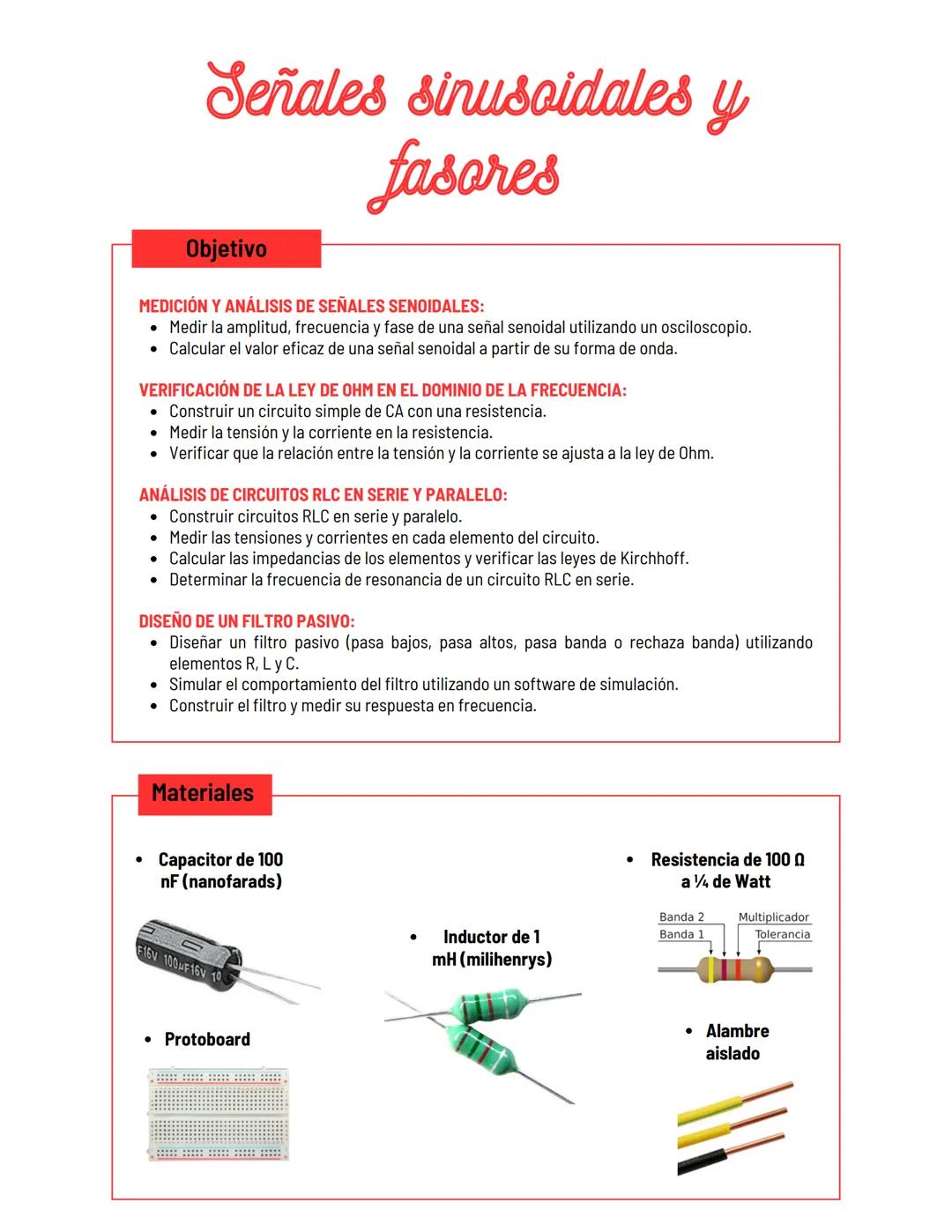

Objetivos y Materiales

La práctica tiene cuatro metas principales que te van a dar una base sólida en análisis de circuitos AC. Primero, vas a dominar las mediciones de amplitud, frecuencia y fase usando un osciloscopio. Después verificarás cómo se comporta la ley de Ohm con corriente alterna.

También construirás circuitos RLC en serie y paralelo para medir tensiones y corrientes. Lo más genial es que vas a encontrar la frecuencia de resonancia, que es cuando el circuito "sintoniza" perfectamente con una señal específica.

Los materiales son básicos pero efectivos: resistencias, capacitores, inductores, protoboard y cables. Cada componente tiene un papel específico en el comportamiento del circuito.

⚡ Consejo: Familiarízate bien con el código de colores de las resistencias antes de empezar - te va a ahorrar mucho tiempo.

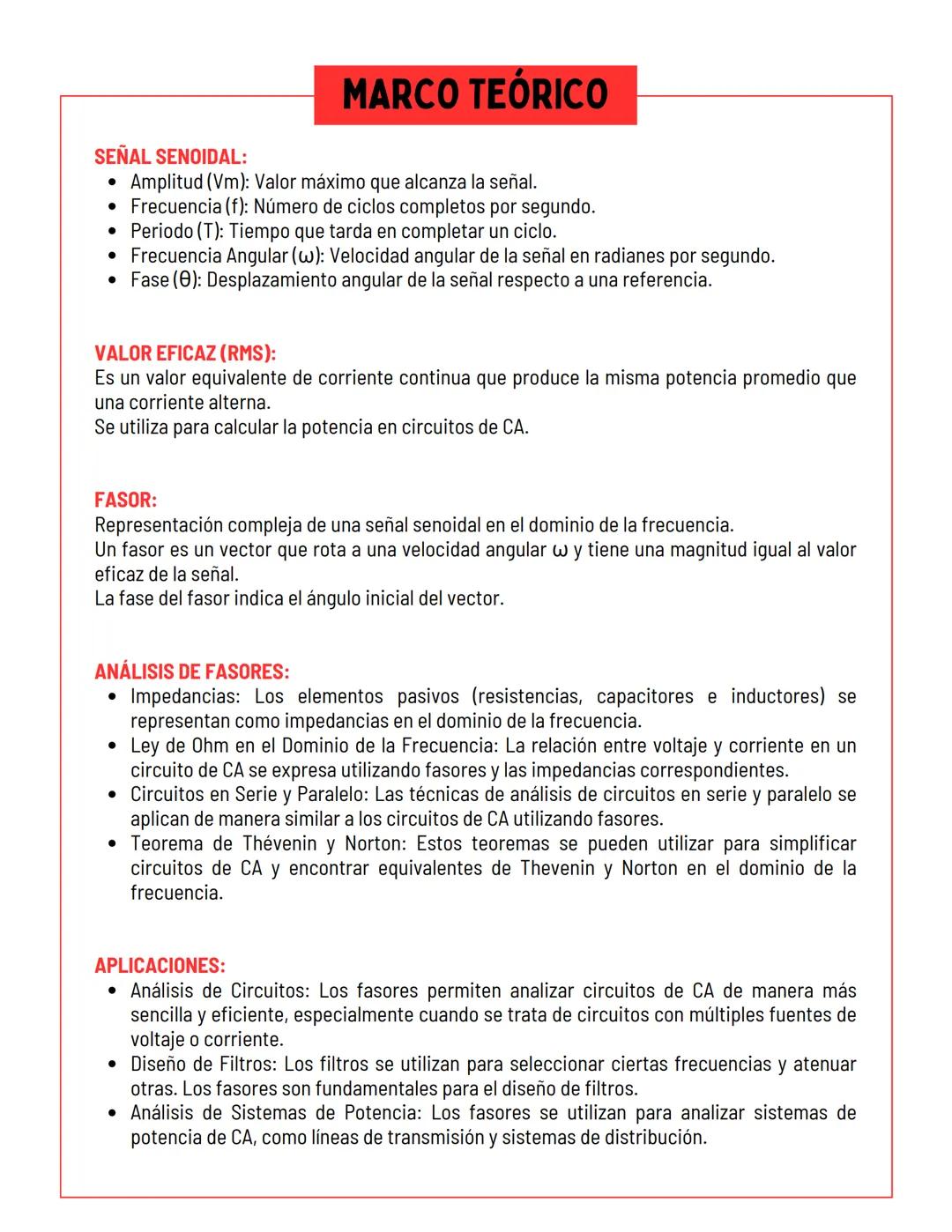

Marco Teórico Fundamental

Las señales sinusoidales son la base de toda la corriente alterna. Tienen cinco características clave: amplitud (qué tan "alta" es la onda), frecuencia (qué tan rápido oscila), periodo, frecuencia angular y fase (cuándo empieza la oscilación).

El valor eficaz o RMS es súper importante porque te dice cuánta potencia real consume un dispositivo. Es como el "equivalente en corriente continua" de una señal alterna. Los fasores son una herramienta genial que convierte señales sinusoidales en vectores que puedes manejar matemáticamente.

En el análisis con fasores, cada componente del circuito se representa como una impedancia. Las resistencias, capacitores e inductores se comportan diferente con corriente alterna, y los fasores te ayudan a calcular todo más fácilmente.

🔧 Aplicación práctica: Los fasores son esenciales para diseñar filtros en equipos de audio, sistemas de comunicación y redes eléctricas.

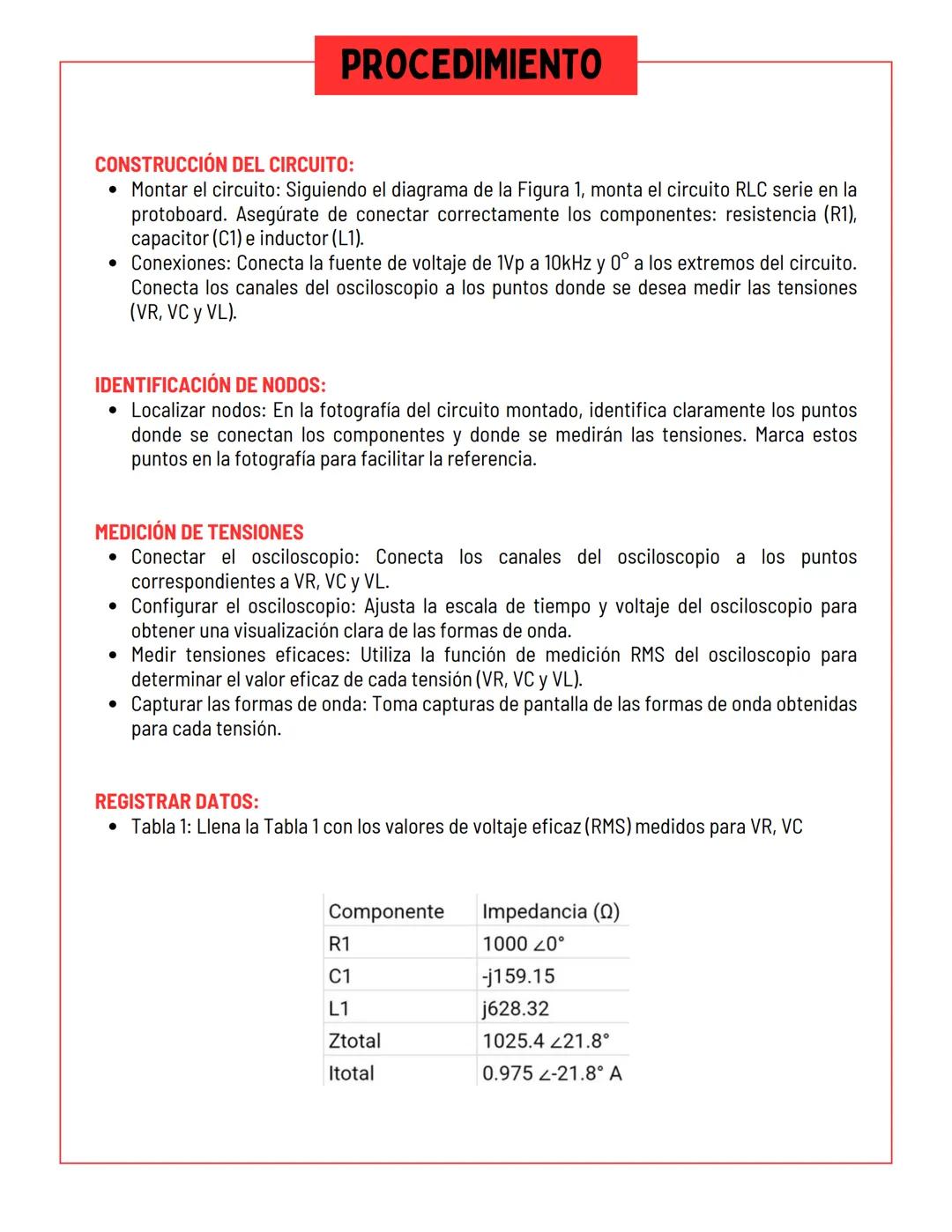

Procedimiento y Cálculos

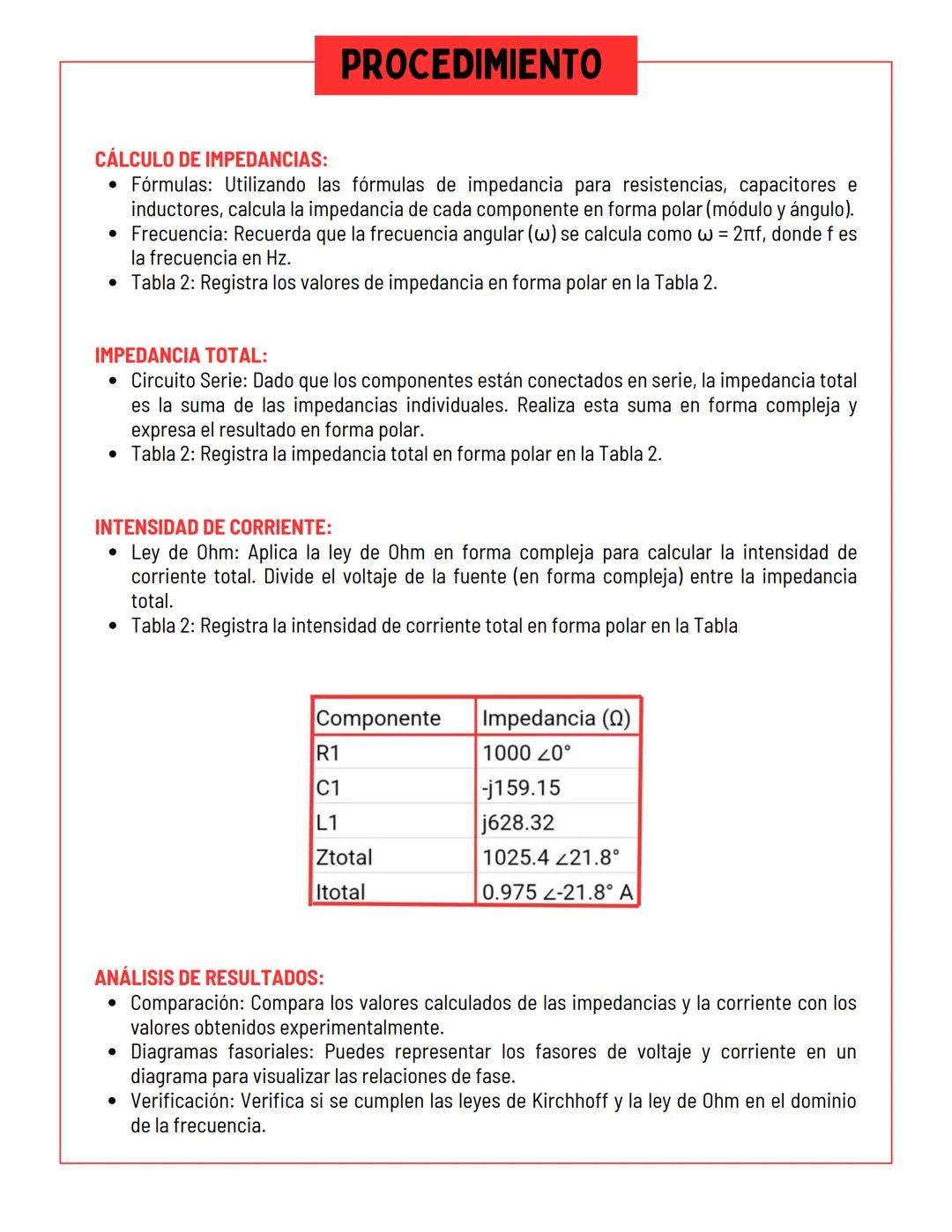

El procedimiento empieza calculando las impedancias de cada componente usando las fórmulas específicas para resistencias, capacitores e inductores. La frecuencia angular ω = 2πf es clave en estos cálculos.

La tabla muestra resultados típicos: una resistencia de 1000Ω mantiene su valor, el capacitor genera una impedancia reactiva negativa $-j159.15$, y el inductor una positiva (j628.32). La impedancia total del circuito serie es 1025.4∠21.8°.

Usando la ley de Ohm en forma compleja, puedes calcular la corriente total dividiendo el voltaje entre la impedancia. El resultado final es 0.975∠-21.8° A, que muestra tanto la magnitud como el desfase de la corriente.

📊 Análisis importante: Nota cómo la corriente tiene un desfase negativo respecto al voltaje debido a los elementos reactivos en el circuito.

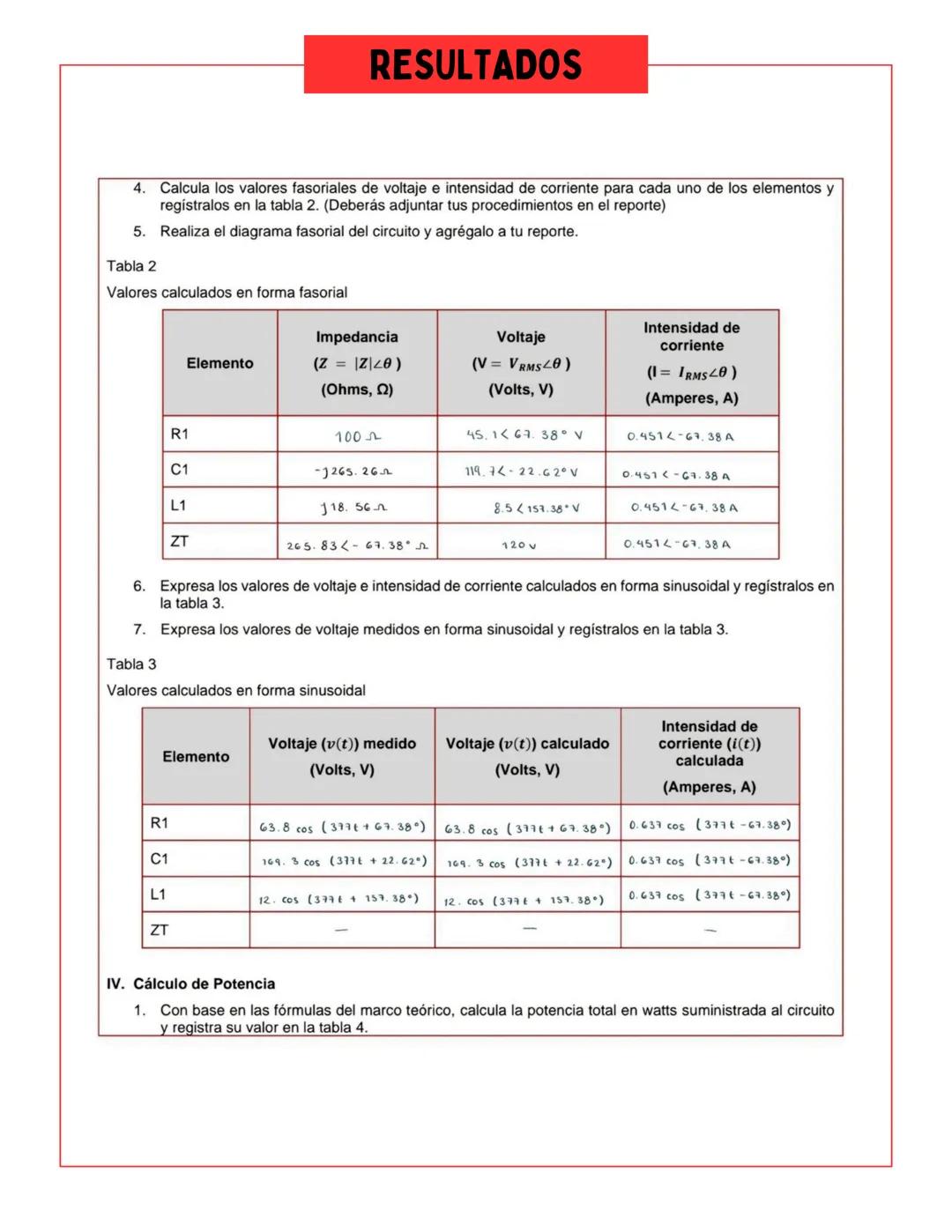

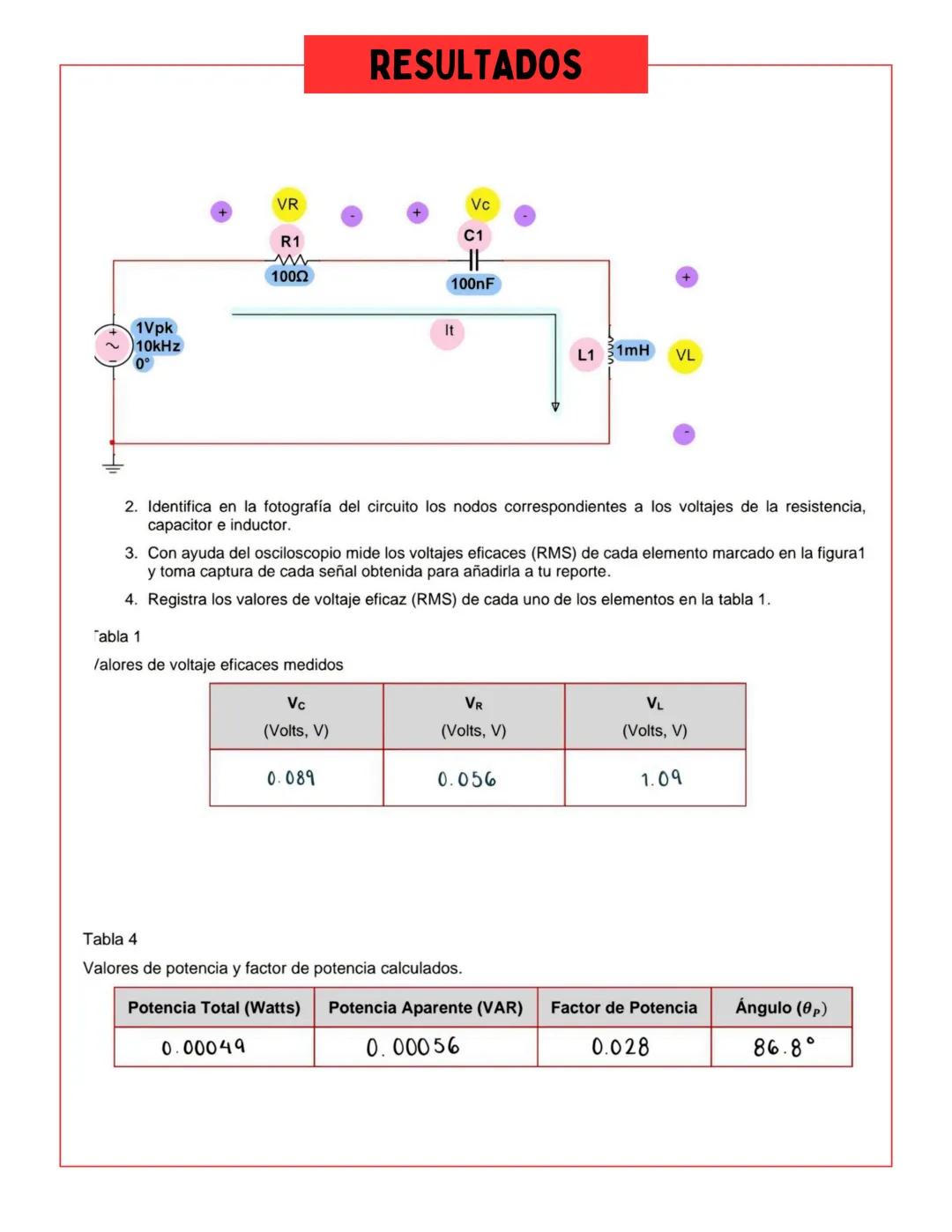

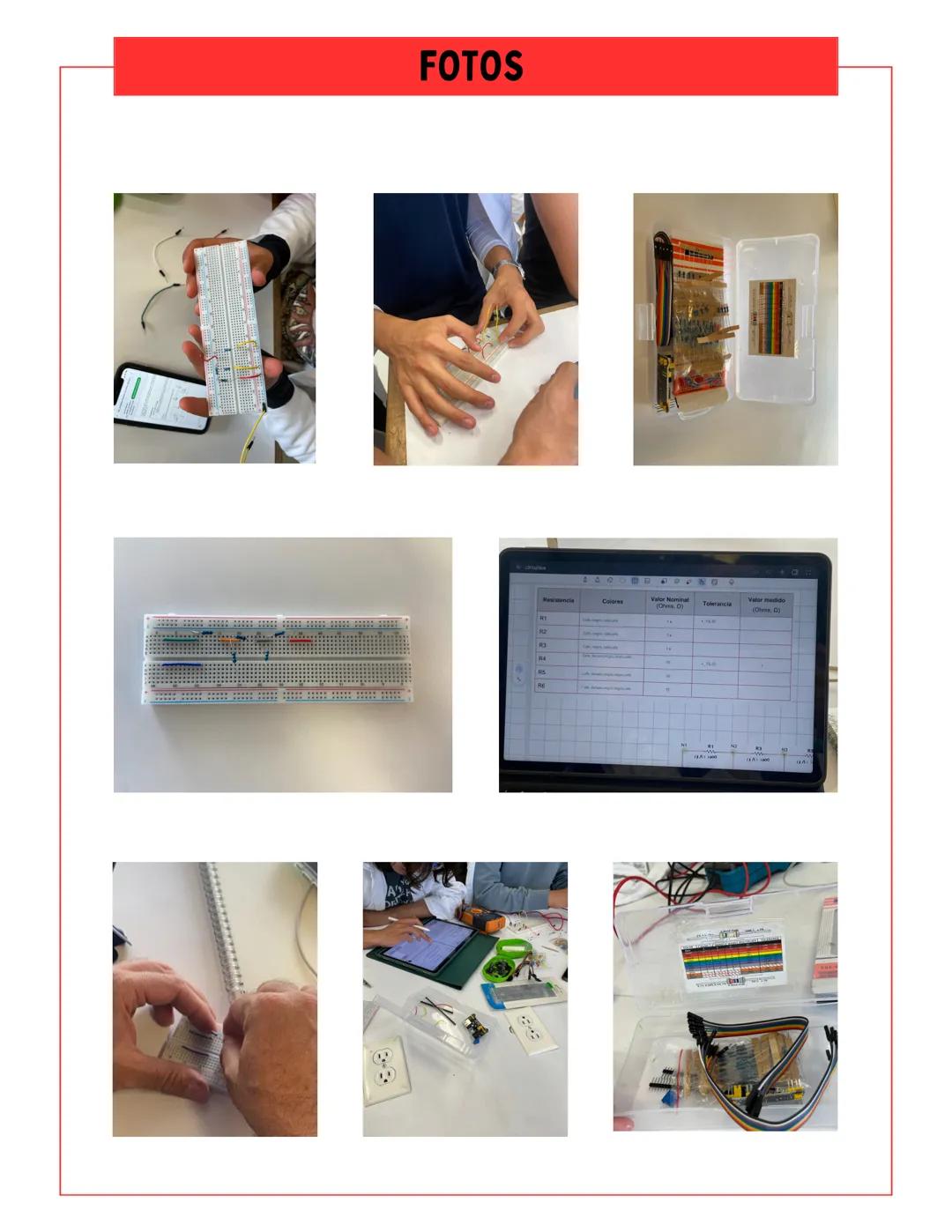

Resultados Experimentales

Esta sección típicamente contiene las fotografías del montaje experimental y las mediciones obtenidas con los instrumentos. Las fotos son importantes para documentar el procedimiento y verificar las conexiones correctas.

En un reporte completo, aquí verías imágenes del osciloscopio mostrando las formas de onda, el multímetro con las mediciones de voltaje y corriente, y el circuito armado en el protoboard.

La comparación entre valores teóricos y experimentales es crucial para validar tu comprensión del tema.

📸 Documentación clave: Las fotos del experimento son evidencia de tu trabajo y te ayudan a recordar detalles importantes para el análisis.

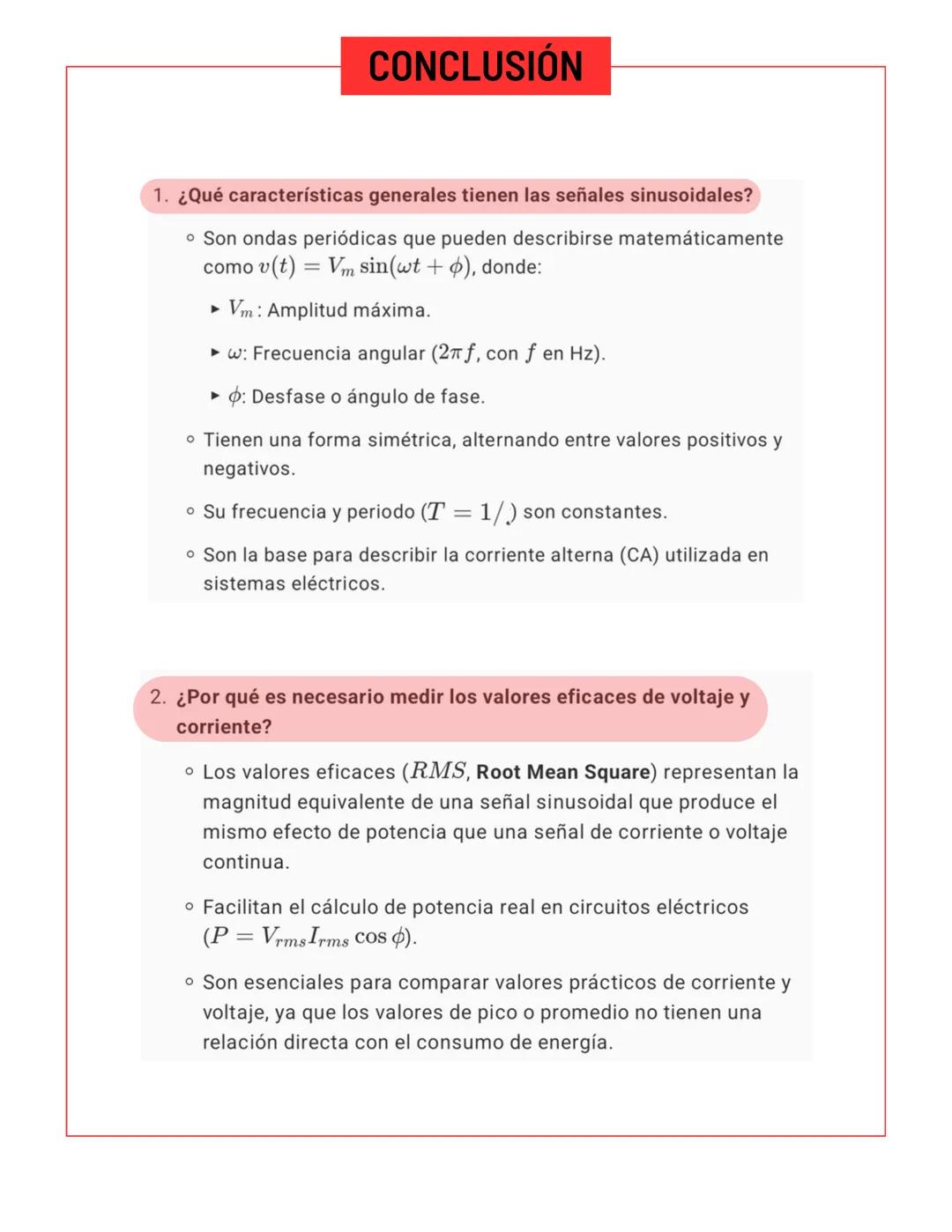

Análisis de Señales Sinusoidales

Las señales sinusoidales son ondas periódicas perfectamente simétricas que se describen con la ecuación v$t$ = Vmsin$ωt + φ$. Su importancia radica en que representan la base matemática de toda la corriente alterna que usamos diariamente.

Los valores eficaces (RMS) son necesarios porque representan la potencia real que consume un dispositivo. A diferencia de los valores pico, los valores RMS te permiten calcular correctamente cuánta energía está usando tu circuito.

Esta medición es fundamental para el diseño de sistemas eléctricos seguros y eficientes. Sin valores RMS precisos, sería imposible dimensionar correctamente cables, fusibles o transformadores.

💡 Conexión práctica: Cuando ves "120V" en un enchufe doméstico, ese es un valor RMS, no el voltaje pico de la señal.

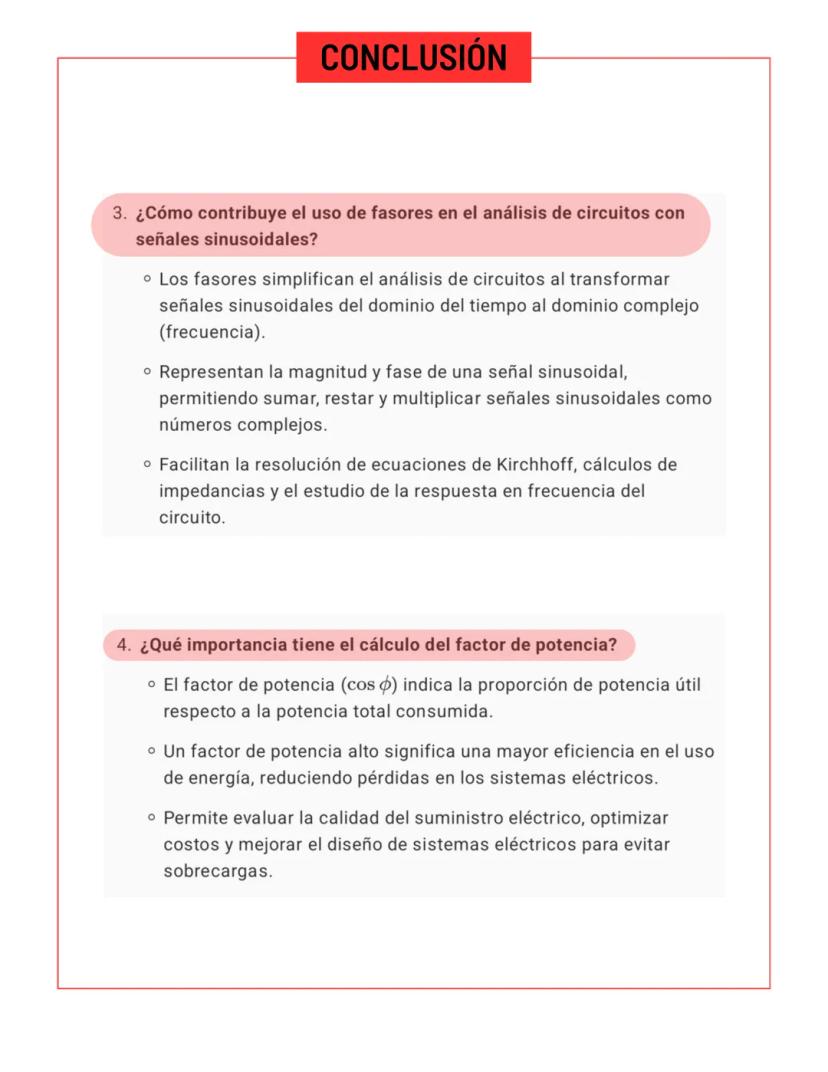

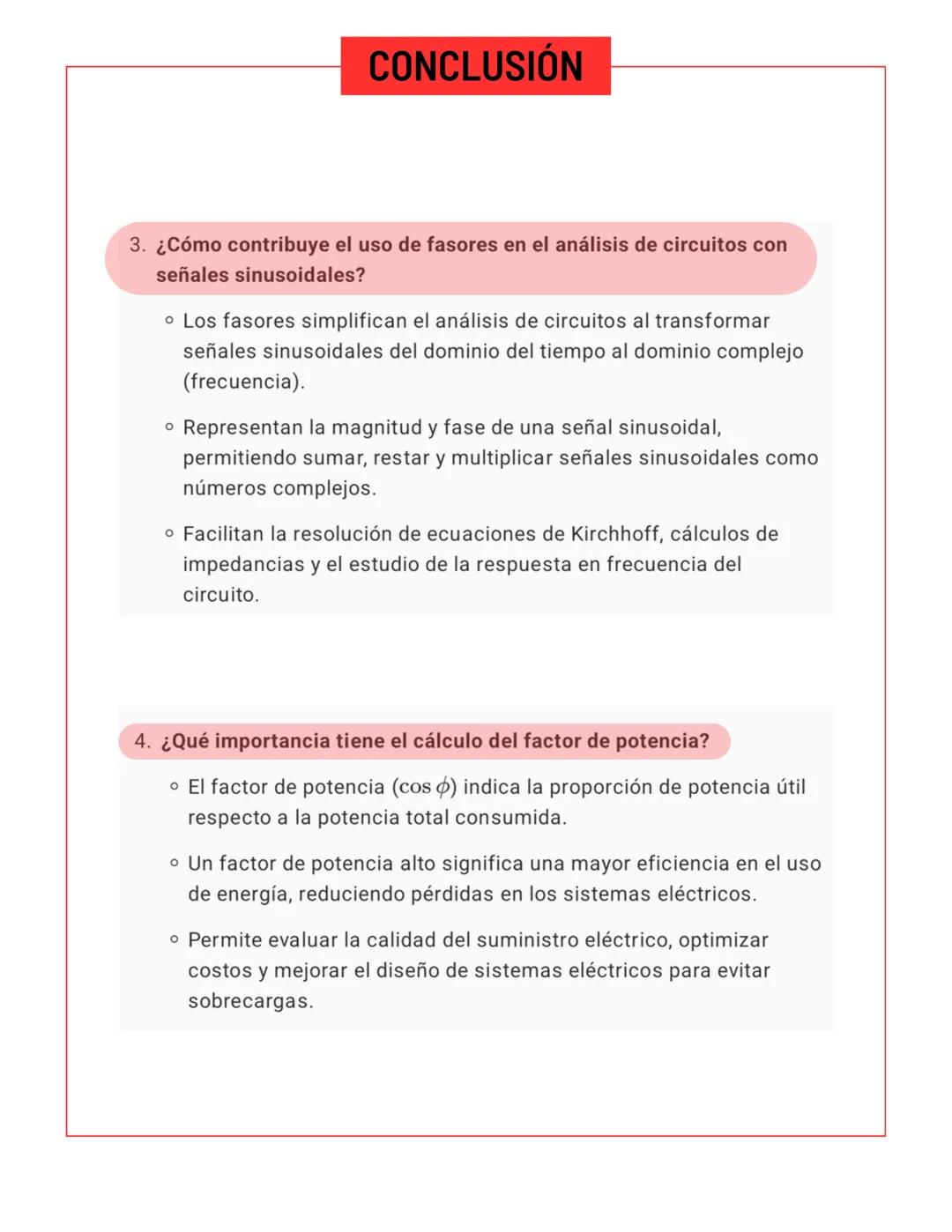

Fasores y Factor de Potencia

Los fasores revolucionan el análisis de circuitos AC al transformar ecuaciones diferenciales complicadas en simples operaciones algebraicas. Convierten señales sinusoidales del dominio del tiempo al dominio de la frecuencia.

Esta transformación te permite sumar, restar y multiplicar señales sinusoidales como si fueran números complejos normales. Las ecuaciones de Kirchhoff se vuelven mucho más manejables usando esta técnica.

El factor de potencia (cos φ) indica qué tan eficientemente usa energía tu circuito. Un factor alto significa menos desperdicio de energía y menores costos eléctricos. Es crucial para el diseño de sistemas eléctricos industriales.

⚡ Impacto económico: Las empresas pagan penalizaciones por factor de potencia bajo, así que optimizarlo puede ahorrar miles de pesos al mes.

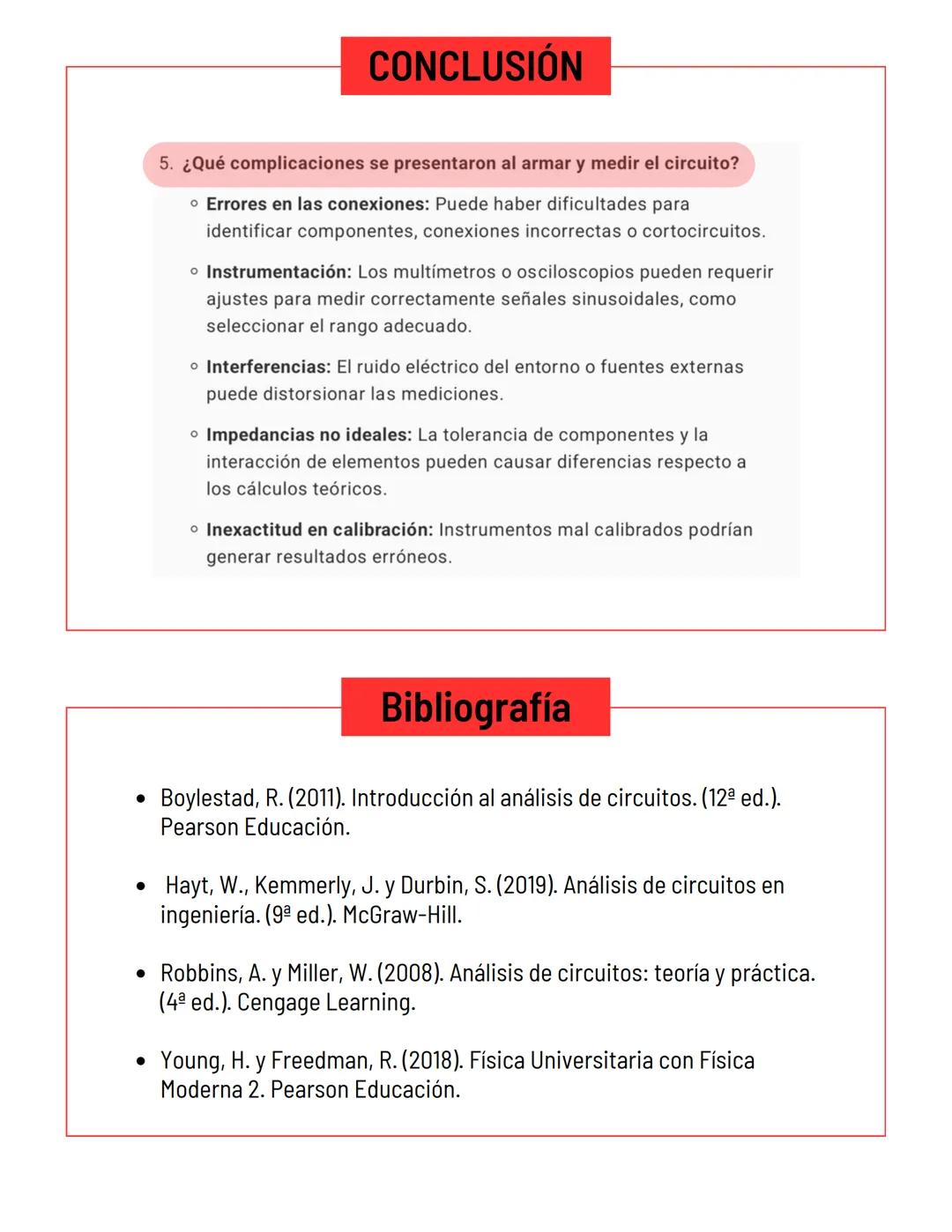

Complicaciones y Soluciones

Los experimentos reales siempre presentan desafíos que no aparecen en la teoría. Los errores de conexión son los más comunes - un cable mal conectado puede arruinar todas las mediciones.

La instrumentación requiere cuidado especial. Los osciloscopios y multímetros necesitan calibración correcta y selección adecuada de rangos. Las interferencias eléctricas del ambiente pueden distorsionar las señales, especialmente en laboratorios con muchos equipos funcionando.

Las tolerancias de los componentes causan diferencias entre valores teóricos y medidos. Una resistencia marcada como 100Ω puede ser realmente 95Ω o 105Ω, afectando todos los cálculos posteriores.

🔧 Consejo profesional: Siempre mide los valores reales de tus componentes antes de hacer cálculos teóricos - te dará resultados mucho más precisos.
