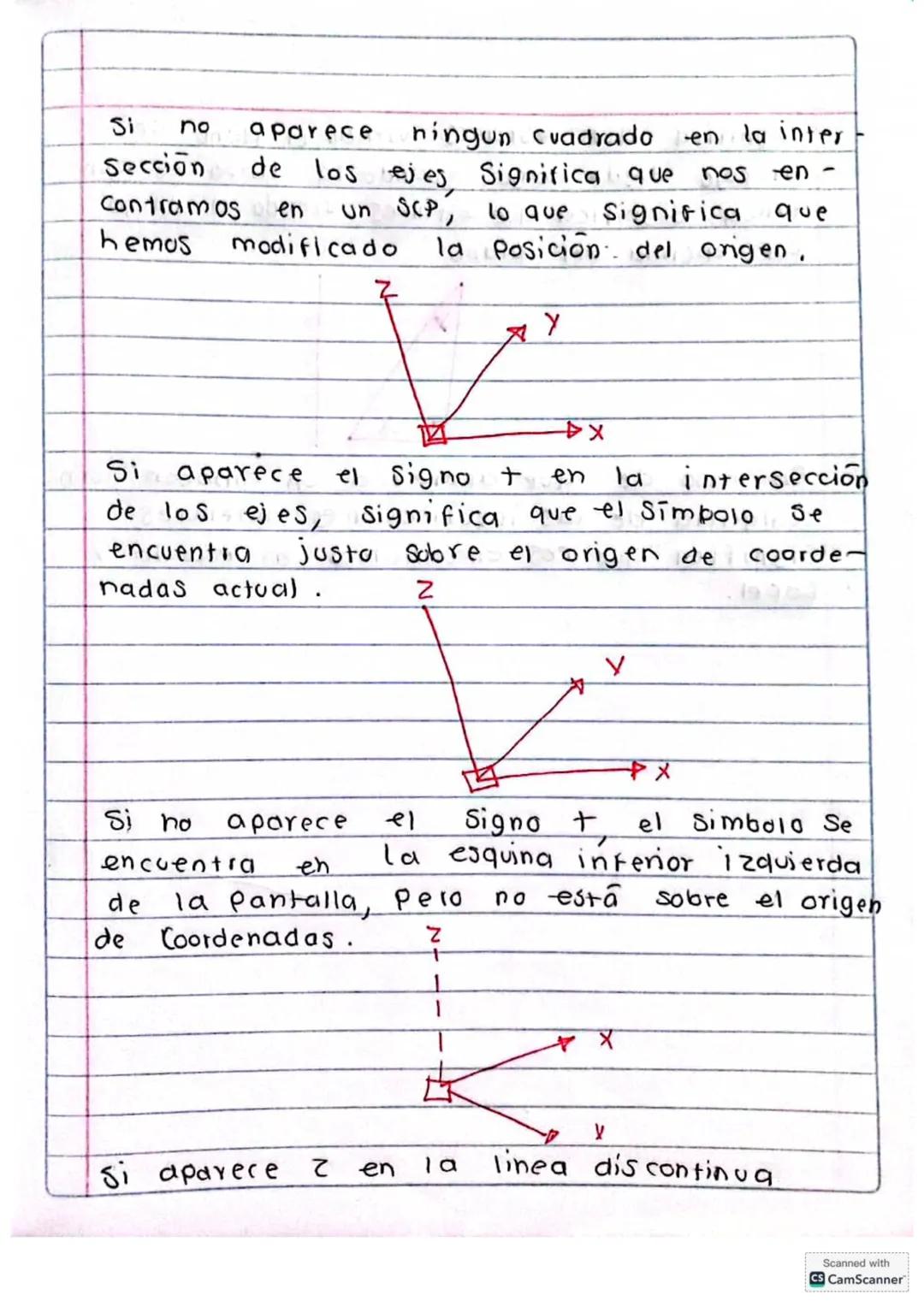

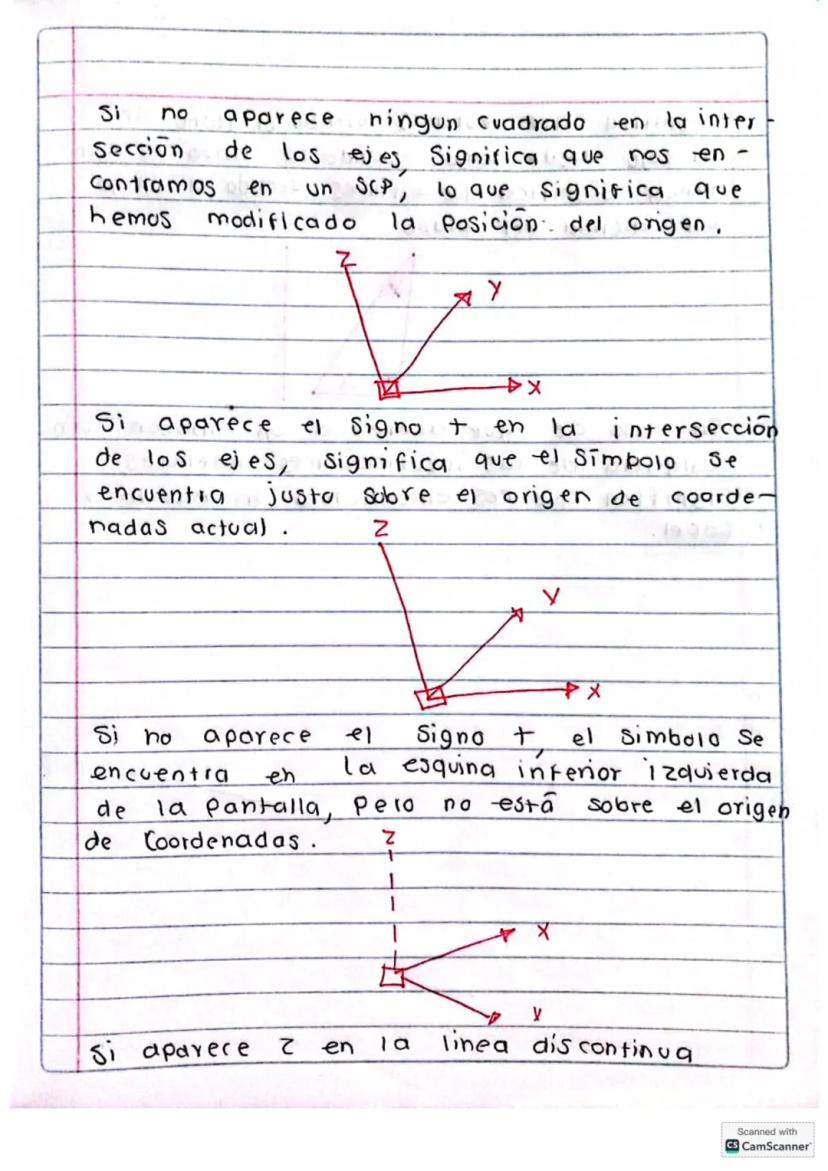

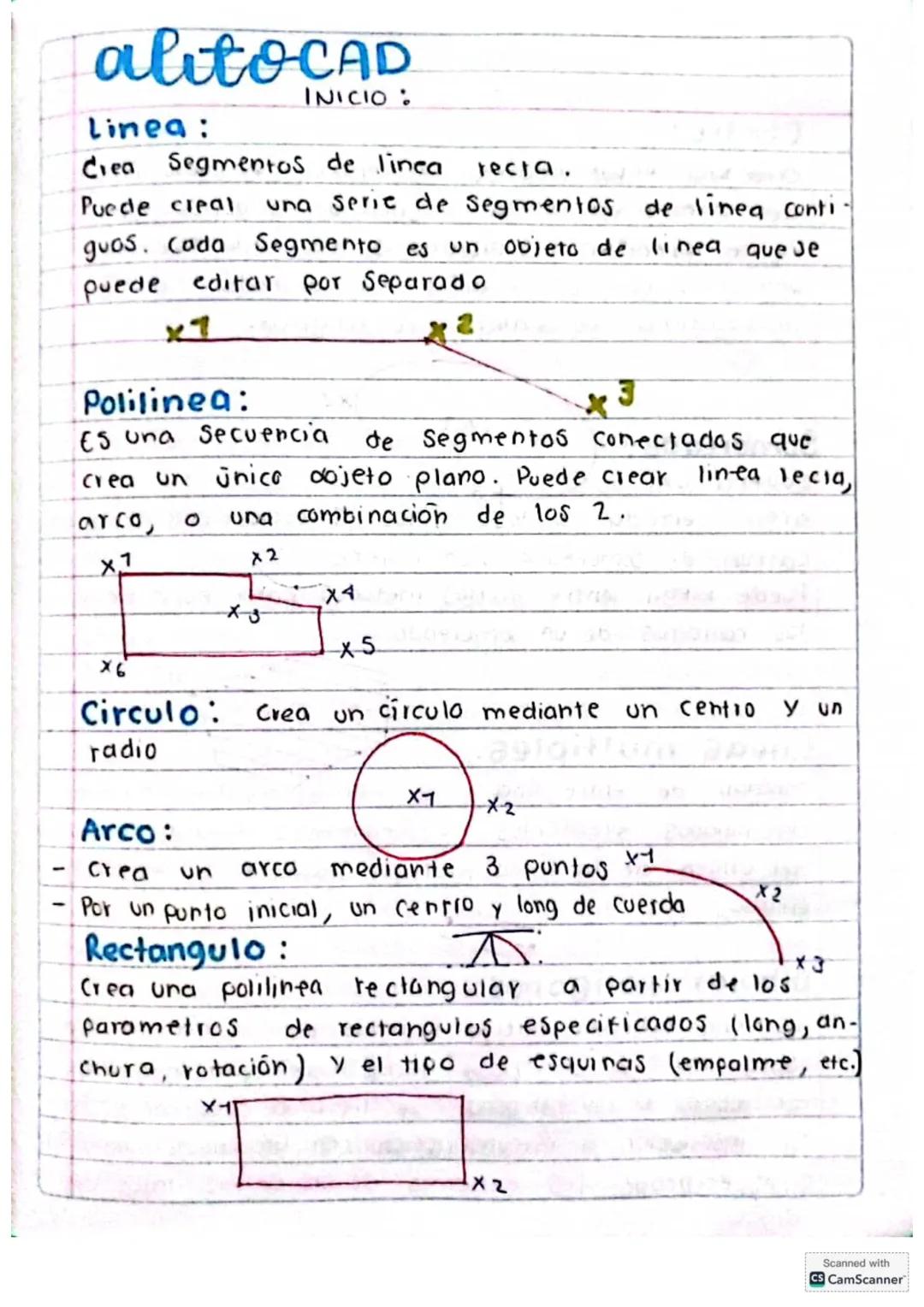

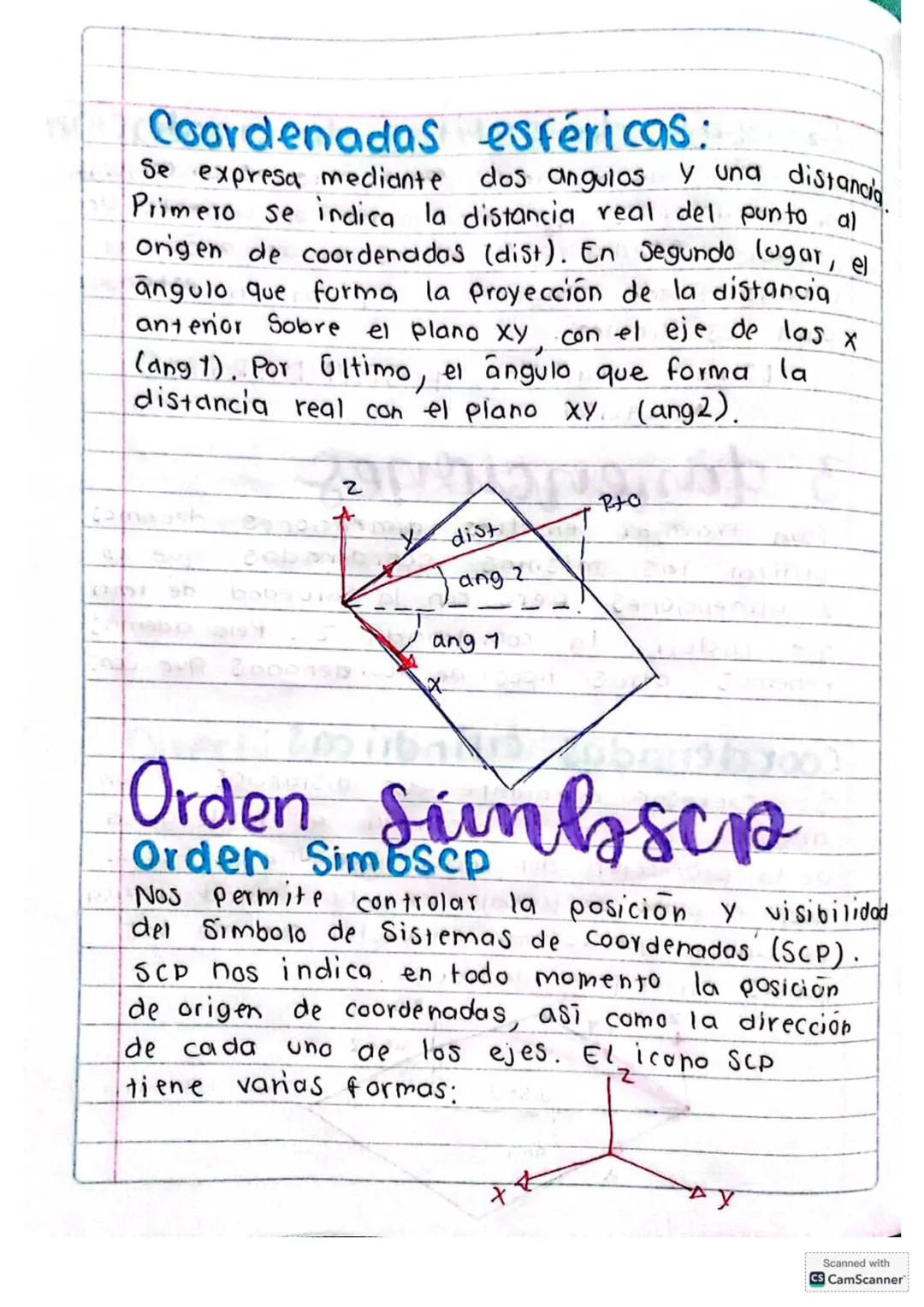

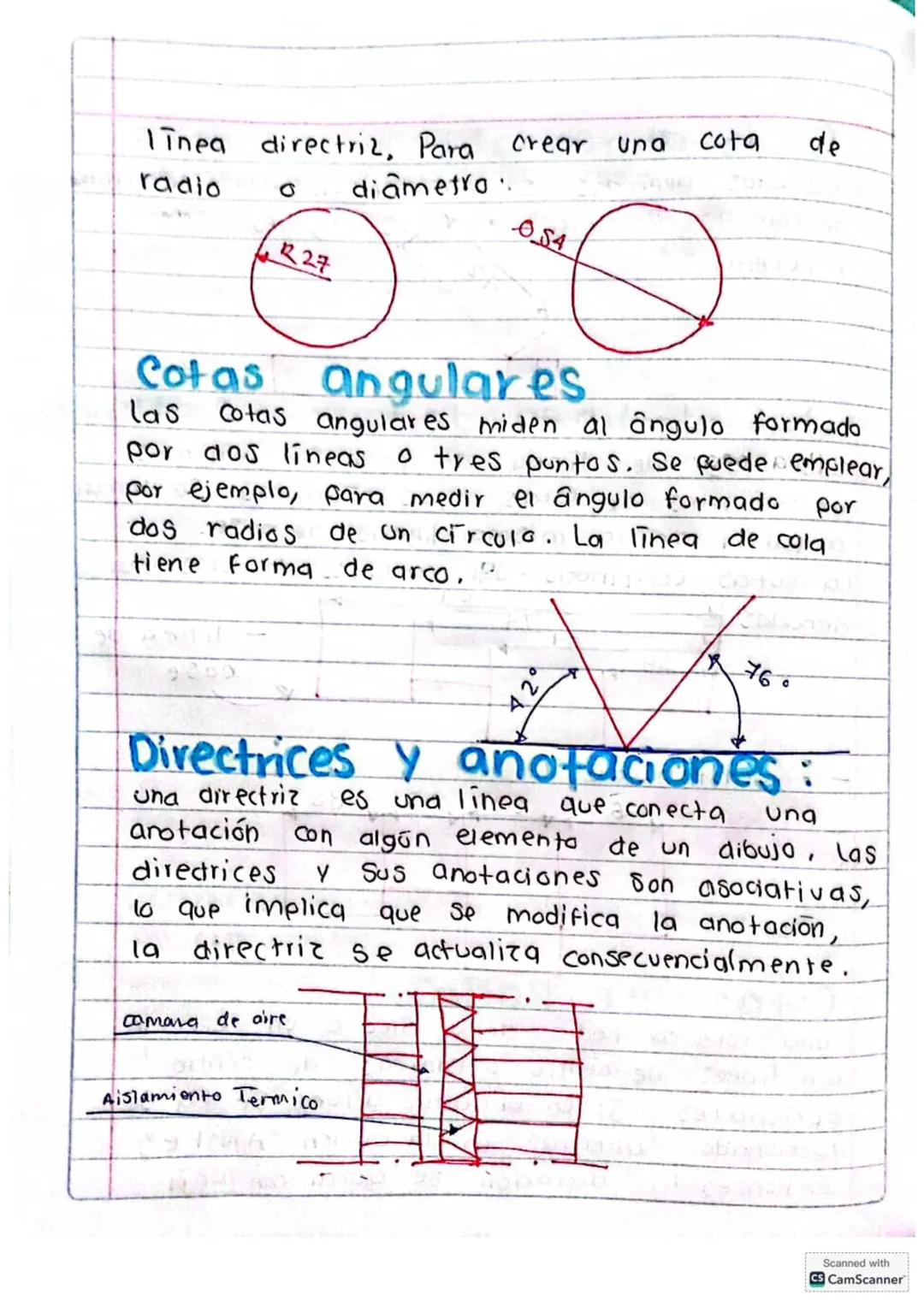

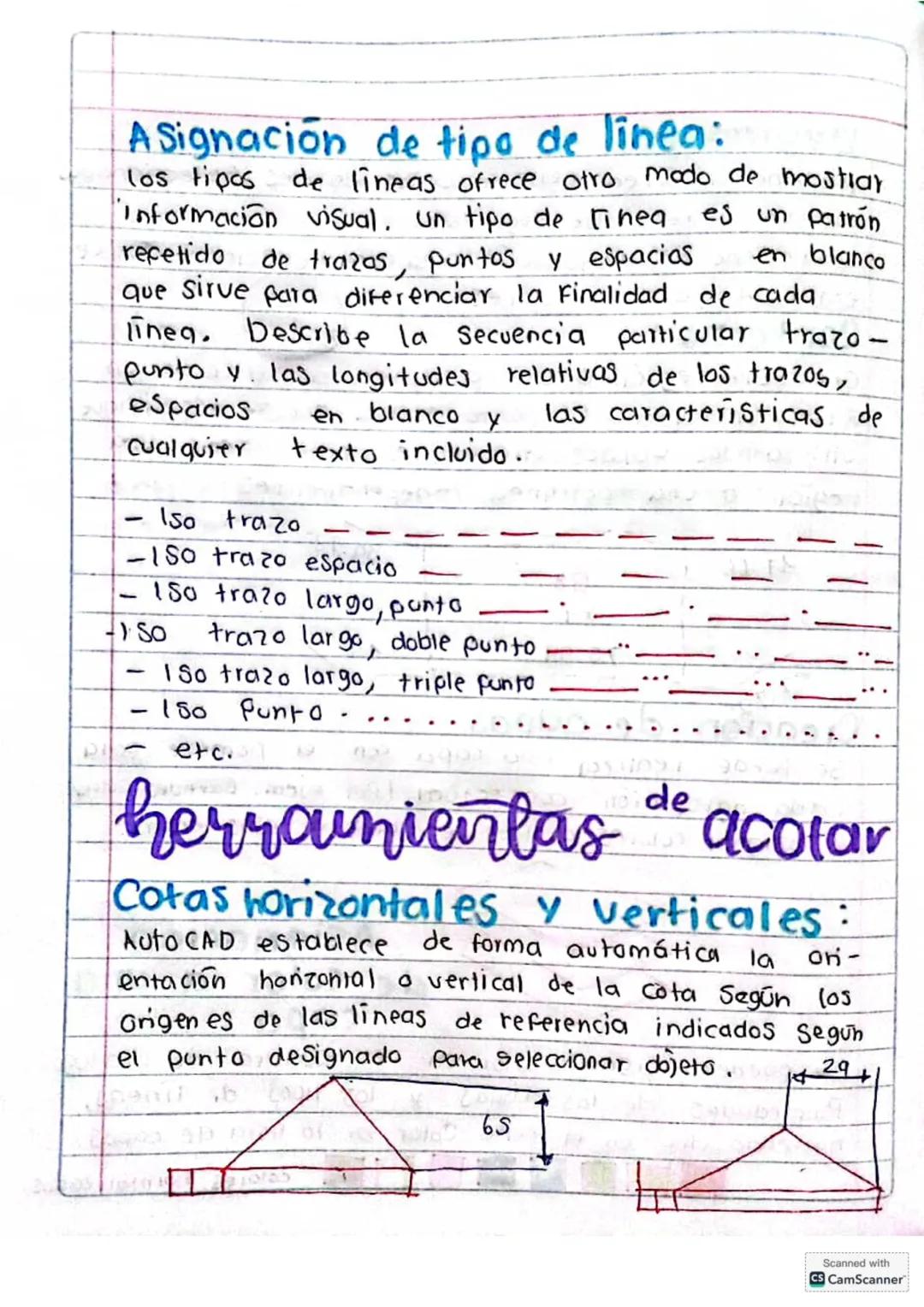

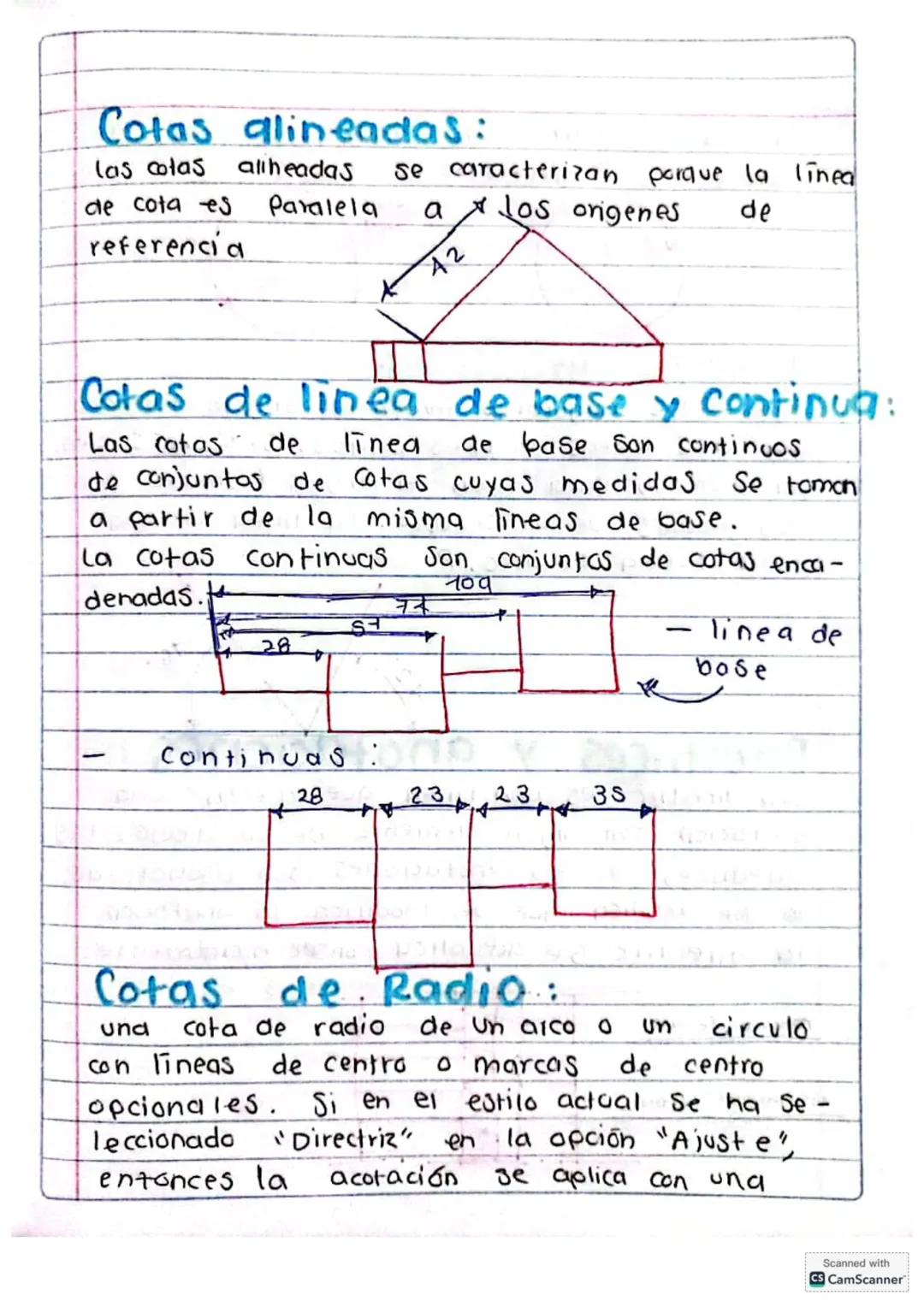

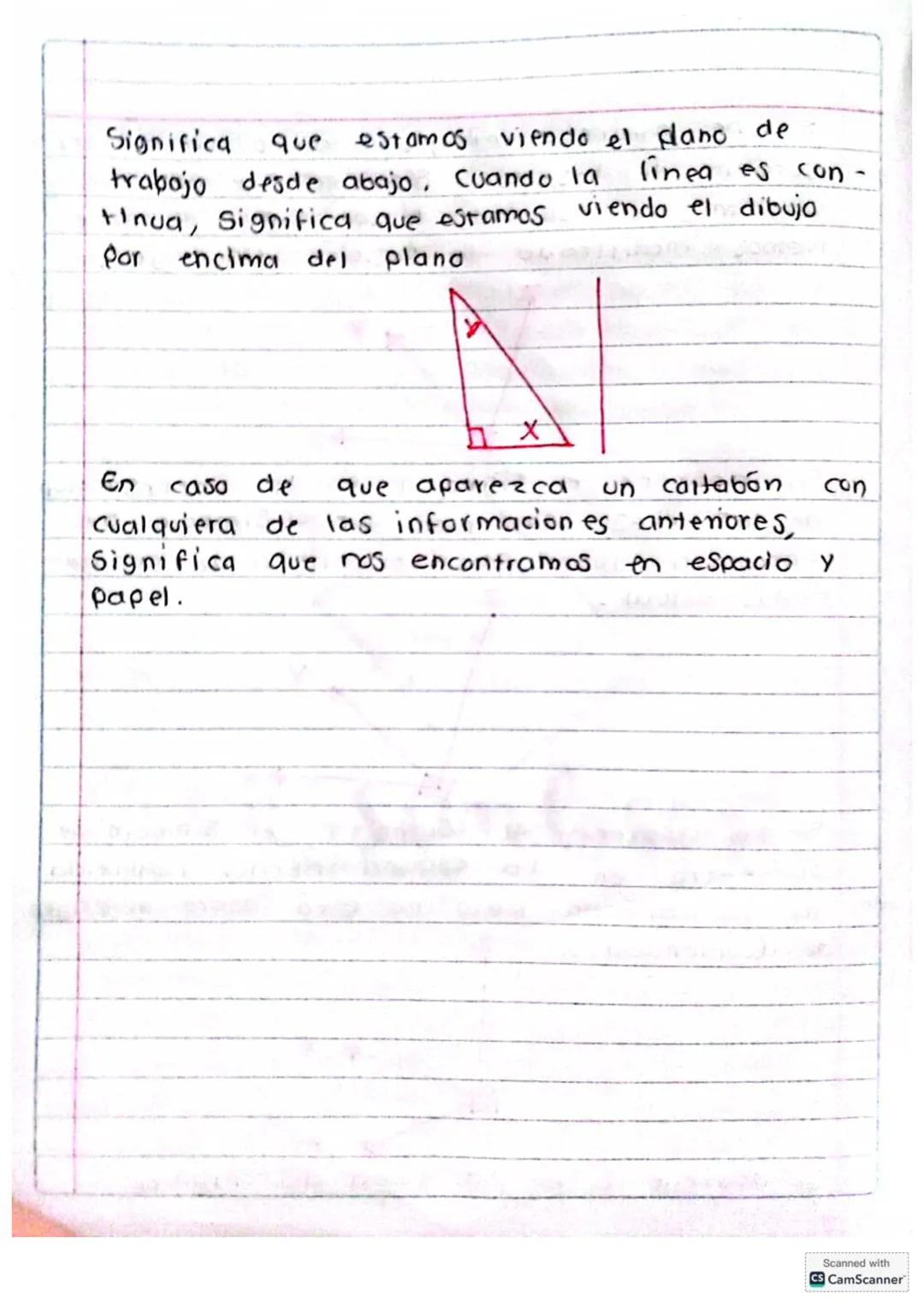

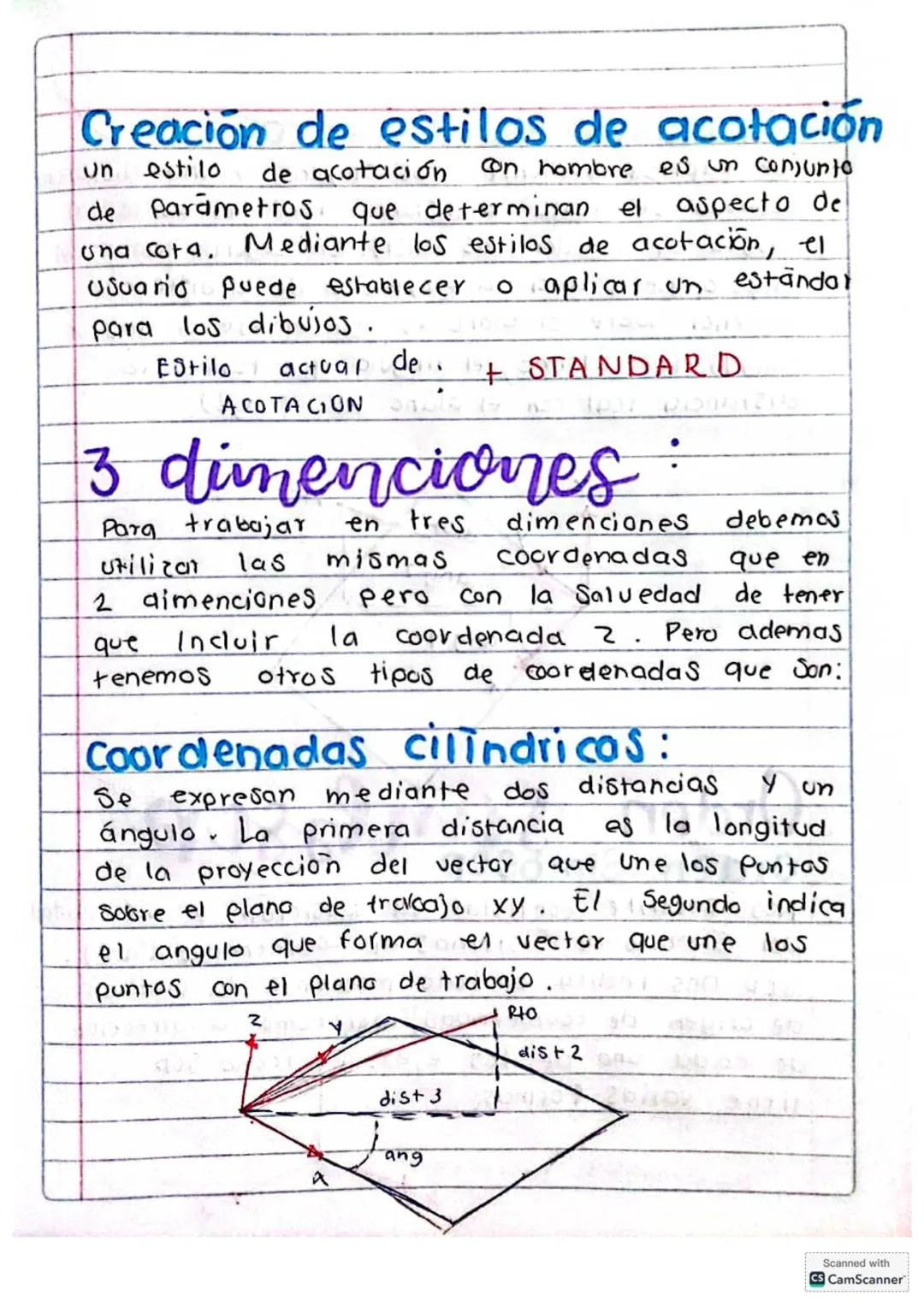

Comandos básicos de dibujo

AutoCAD te permite crear diferentes elementos gráficos. Una línea es un segmento recto que puedes dibujar conectando puntos. Cada segmento es independiente y se puede editar por separado.

La polilínea es más versátil, ya que crea una secuencia de segmentos conectados que forman un único objeto. Puedes combinar líneas rectas y arcos en una sola polilínea, lo que facilita la edición.

Para crear formas básicas, utiliza el comando Círculo (con centro y radio), Arco (mediante 3 puntos) o Rectángulo (especificando longitud, anchura y tipo de esquinas).

💡 Consejo práctico: Usa polilíneas en lugar de líneas individuales cuando quieras crear formas que necesitarás manipular como un solo objeto. ¡Te ahorrará mucho tiempo de edición!

Creación de elementos avanzados

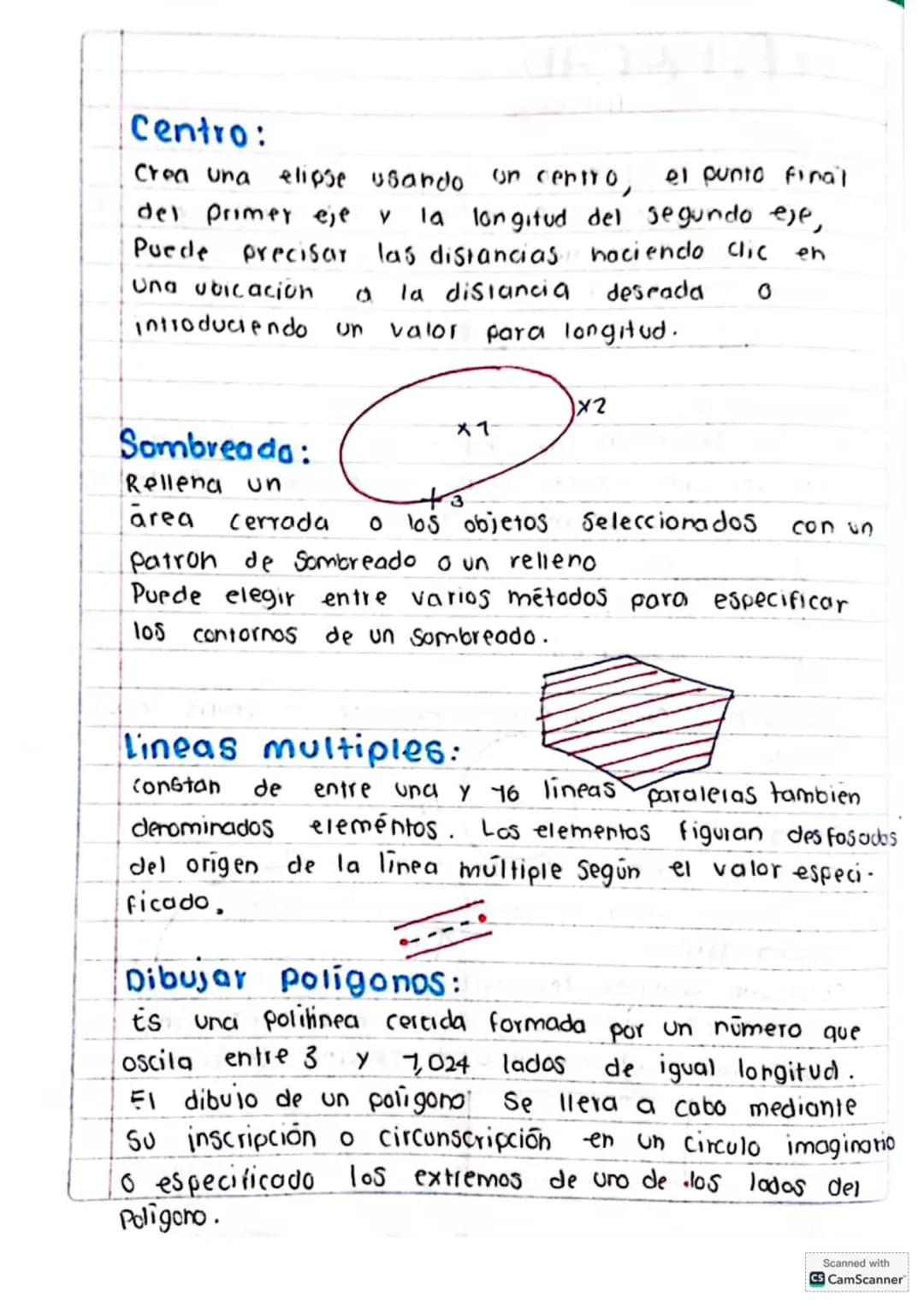

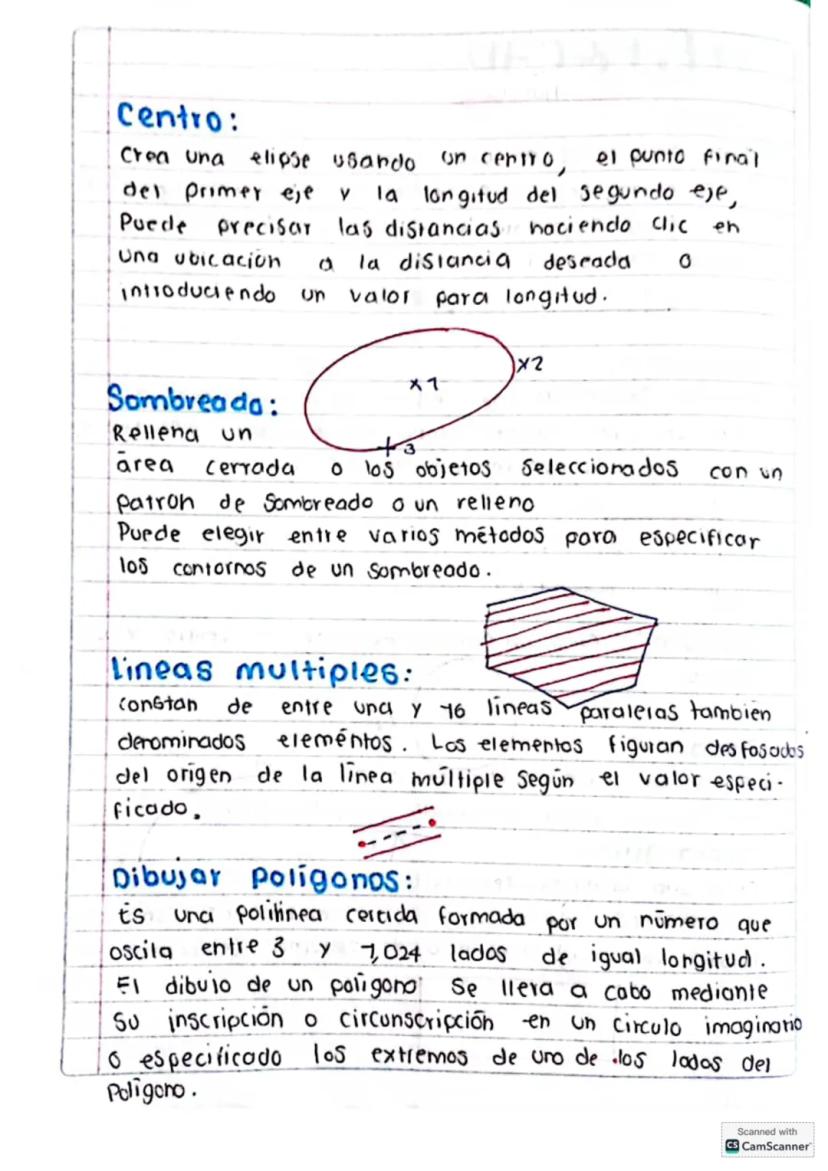

La herramienta Elipse te permite crear formas ovaladas definiendo un centro y los ejes principales. Puedes especificar las dimensiones haciendo clic en ubicaciones o introduciendo valores exactos.

Para añadir texturas y rellenos, utiliza el comando Sombreado. Este rellena áreas cerradas con patrones o colores sólidos. Puedes elegir entre varios métodos para definir los contornos.

Las líneas múltiples crean hasta 16 líneas paralelas simultáneamente, con espaciado configurable entre ellas. Son útiles para representar muros, carreteras o cualquier elemento con anchura constante.

El comando Polígono crea polilíneas cerradas con lados iguales (entre 3 y 1,024 lados). Puedes dibujarlos inscritos o circunscritos en un círculo, o especificando un lado inicial.

🔑 Recuerda: Al trabajar con polígonos, determina primero si necesitas un polígono inscrito (distancia del centro a los vértices) o circunscrito (distancia del centro a los lados).

Elementos adicionales de dibujo

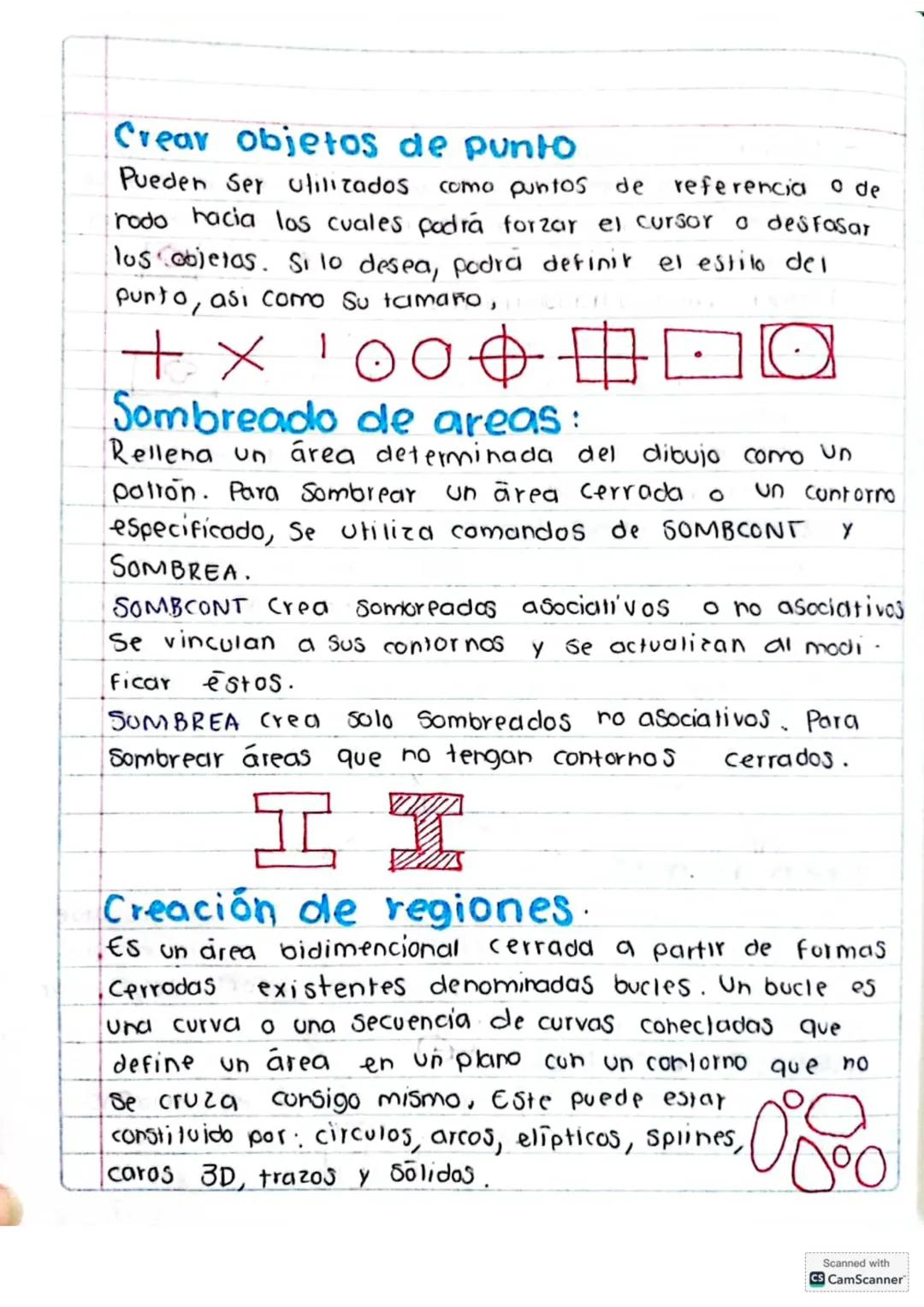

Los objetos de punto sirven como referencias precisas para alinear o conectar elementos. Puedes personalizar su estilo y tamaño según tus necesidades, eligiendo entre varios símbolos predefinidos.

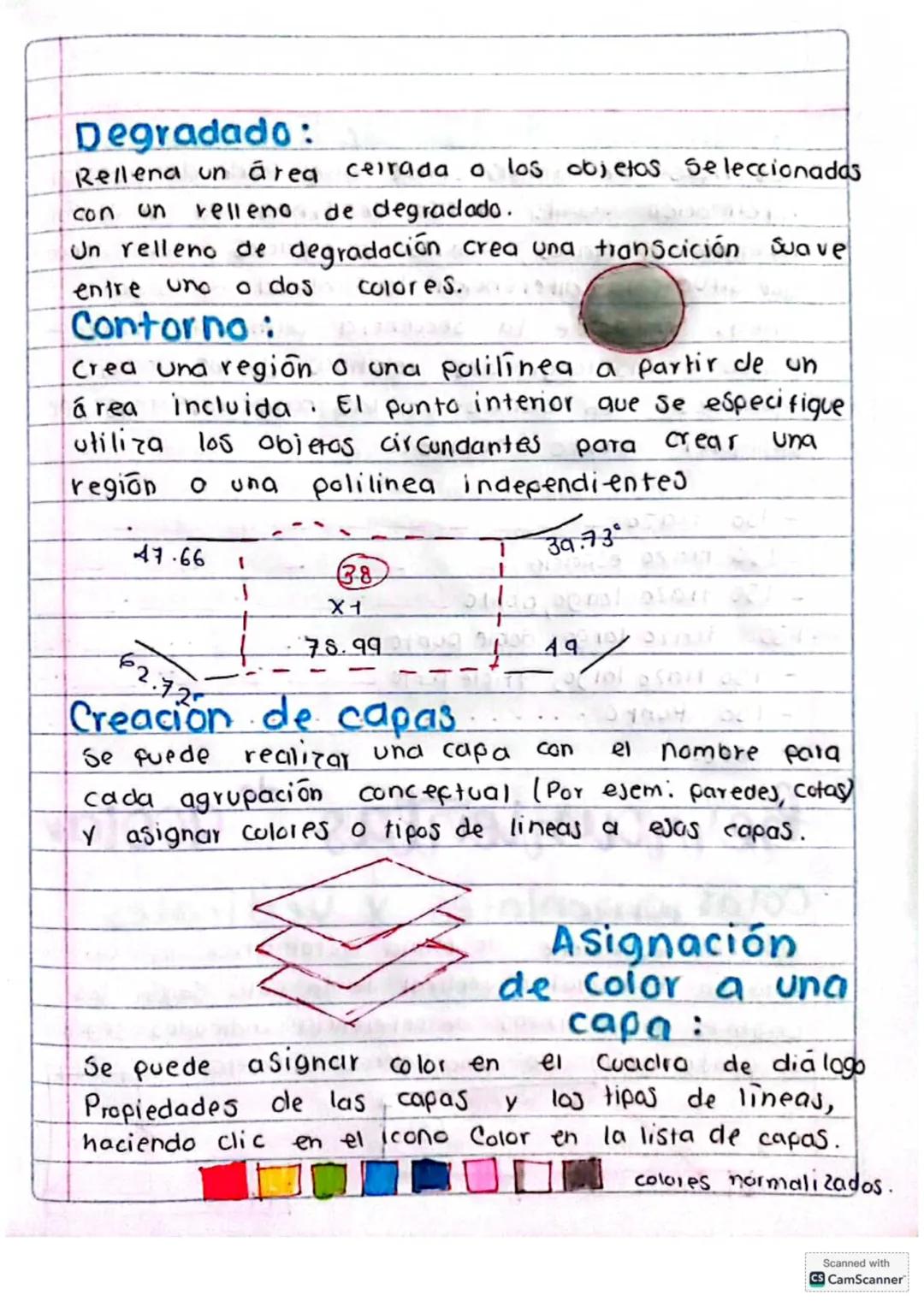

El sombreado puede ser asociativo o no asociativo. El sombreado asociativo se actualiza automáticamente si modificas el contorno. Usa SOMBCONT para crear sombreados vinculados y SOMBREA para áreas sin contornos completamente cerrados.

Las regiones son áreas bidimensionales cerradas formadas a partir de "bucles" (contornos cerrados). Un bucle puede estar compuesto por círculos, arcos, splines y otros elementos. Las regiones permiten realizar operaciones booleanas como unión, diferencia e intersección.

💫 Aplicación práctica: Utiliza regiones cuando necesites calcular propiedades físicas como el área o el momento de inercia de una forma compleja. AutoCAD puede calcular estas propiedades automáticamente.

Técnicas de dibujo específicas

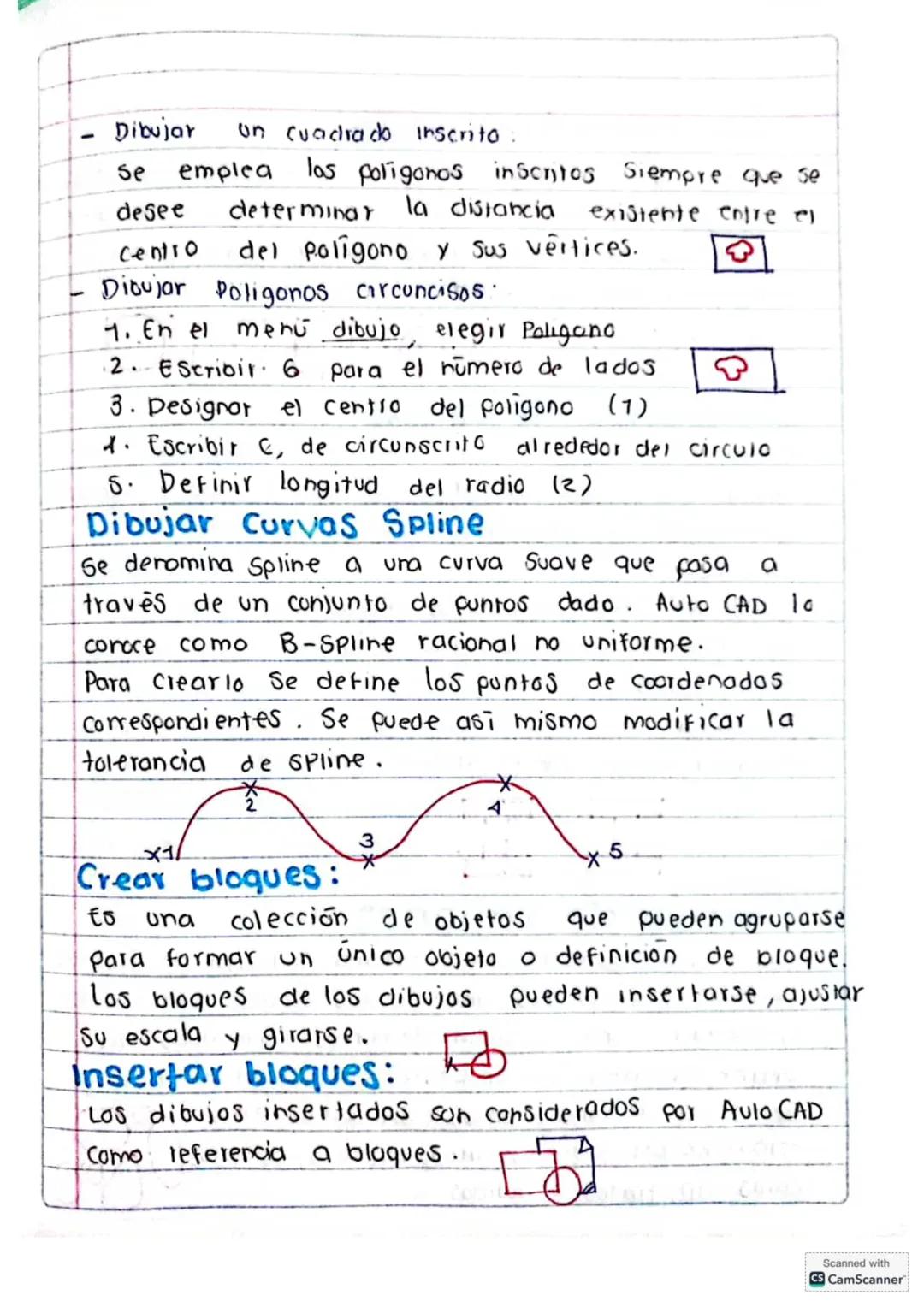

Para polígonos inscritos, la distancia que defines es entre el centro y cada vértice. Esto es útil cuando necesitas ubicar con precisión los puntos de un polígono.

Los polígonos circunscritos tienen sus lados tangentes a un círculo imaginario. Para crearlos: (1) selecciona Polígono del menú, (2) especifica el número de lados, (3) designa el centro, (4) escribe "C" para circunscrito y (5) define el radio.

Las curvas Spline $B-Spline racionales no uniformes$ crean líneas suaves que pasan por puntos específicos. Son ideales para representar formas orgánicas o curvas complejas. Puedes modificar su tolerancia para ajustar su suavidad.

Los bloques son colecciones de objetos agrupados que funcionan como una unidad. Puedes insertarlos múltiples veces, ajustar su escala y rotarlos según necesites. Cuando insertas un dibujo externo, AutoCAD lo trata como un bloque.

🌟 Dato clave: Las splines son perfectas para diseños industriales y representaciones naturales. Prueba a ajustar su tolerancia para ver cómo cambia la suavidad de la curva.

Creación de textos y operaciones básicas

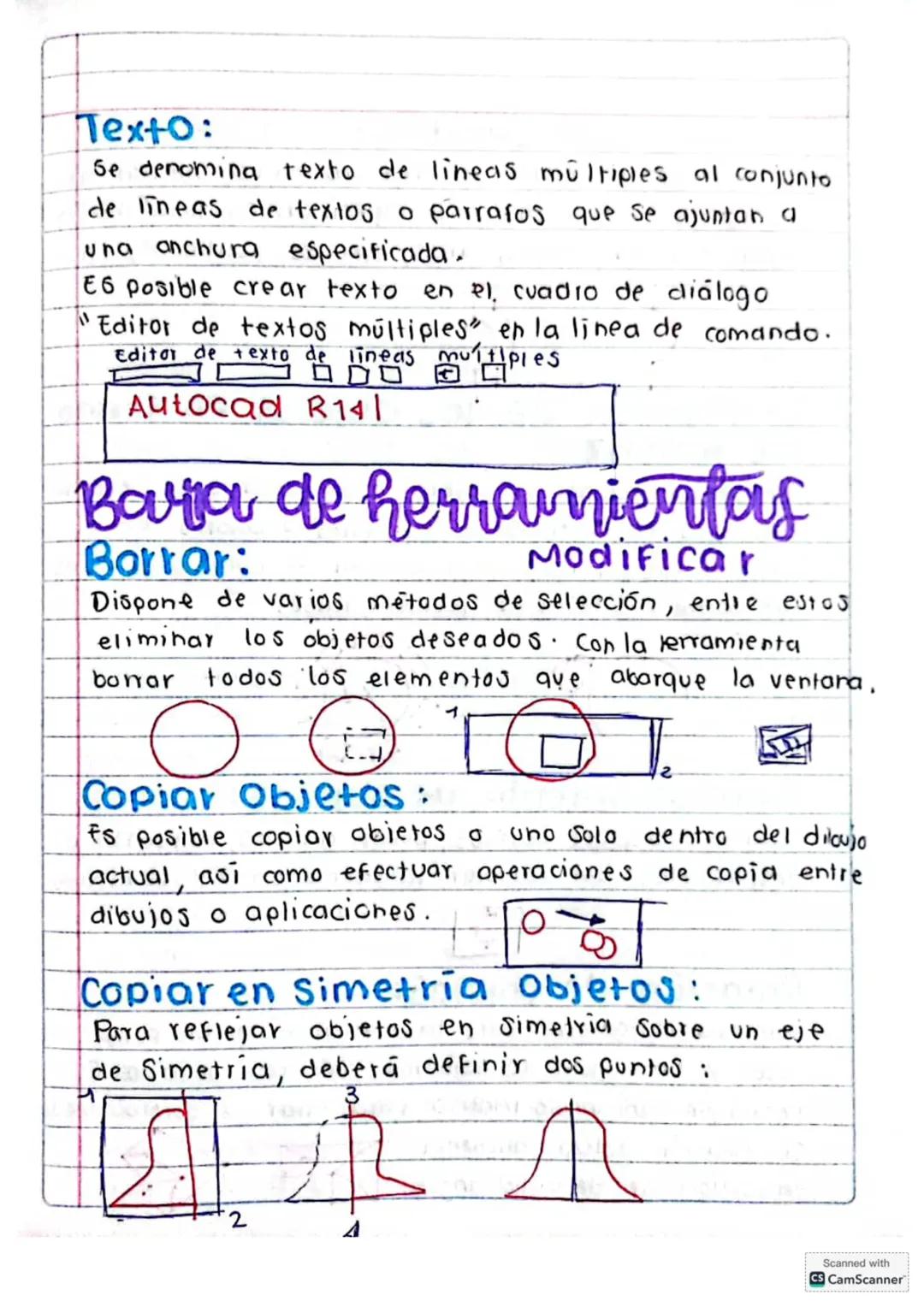

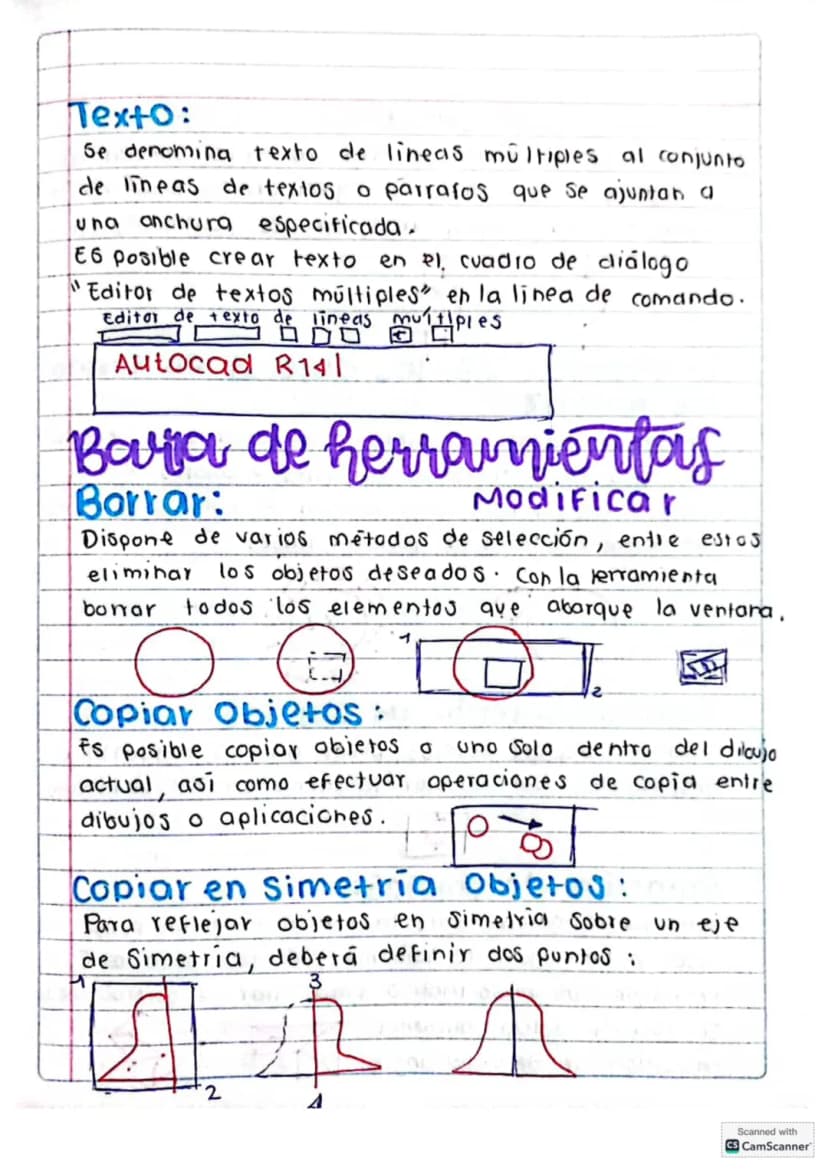

El texto de líneas múltiples te permite crear párrafos con anchura específica. Puedes editarlo en el cuadro de diálogo "Editor de textos múltiples" con opciones de formato similares a un procesador de texto.

Para borrar objetos, AutoCAD ofrece varios métodos de selección. Puedes eliminar elementos individuales o usar ventanas de selección para eliminar múltiples objetos a la vez.

La herramienta Copiar duplica elementos dentro del mismo dibujo o entre diferentes archivos y aplicaciones. Es fundamental para reutilizar elementos sin tener que dibujarlos nuevamente.

Con Simetría puedes reflejar objetos sobre un eje definido por dos puntos. Esta función es útil para crear diseños simétricos o duplicar estructuras con orientación opuesta.

🔍 Consejo de productividad: Aprende a usar las combinaciones de teclas para las operaciones de edición más comunes. Por ejemplo, Ctrl+C para copiar y Ctrl+V para pegar acelerará significativamente tu flujo de trabajo.

Transformación de objetos

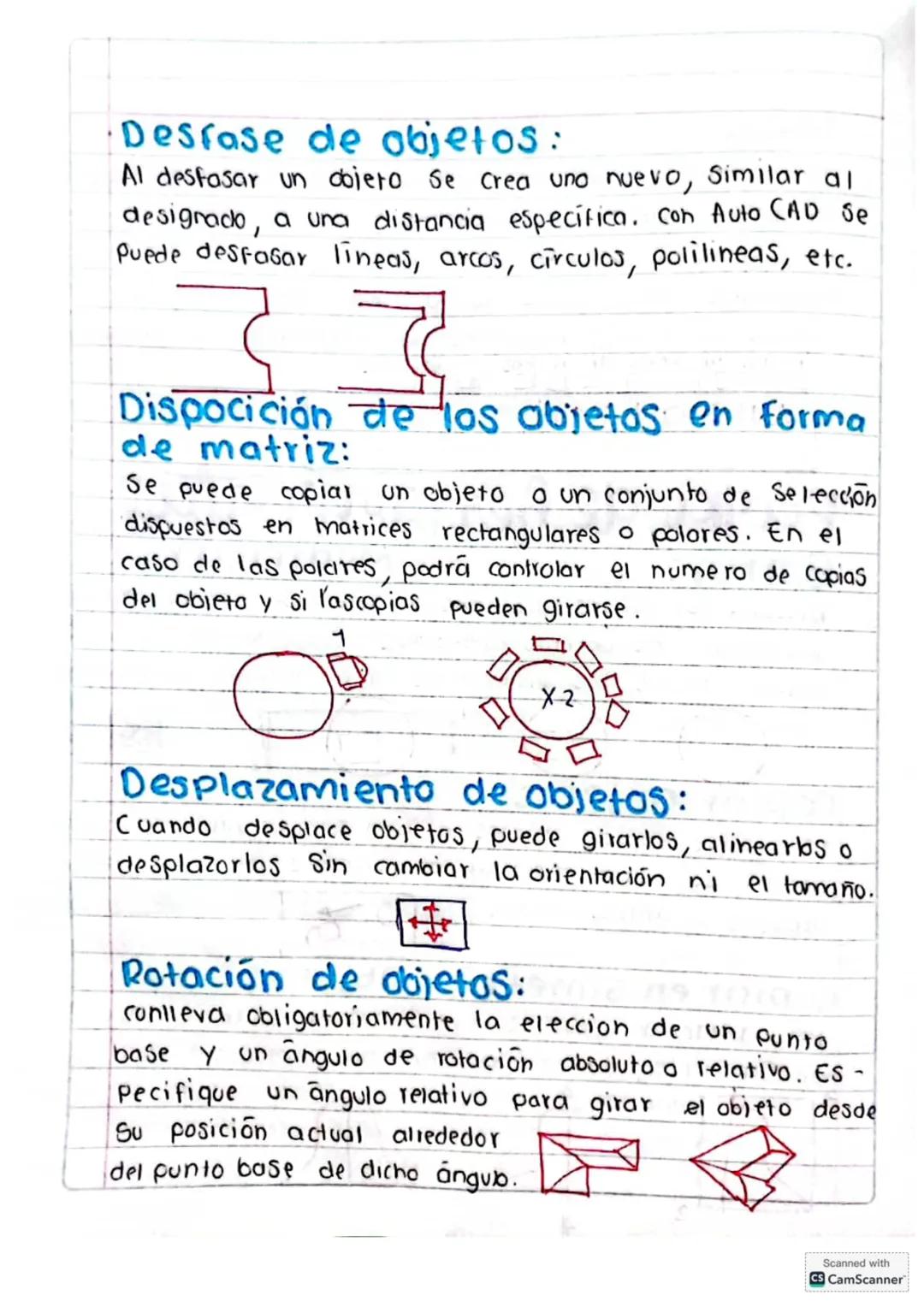

El comando Desfase crea una copia paralela de un objeto a una distancia específica. Funciona con líneas, arcos, círculos, polilíneas y muchos otros elementos. Es ideal para crear muros paralelos o contornos equidistantes.

Las matrices te permiten copiar objetos en patrones ordenados. Las matrices rectangulares organizan copias en filas y columnas, mientras que las polares distribuyen elementos alrededor de un punto central, con opción de rotarlos.

Al desplazar objetos puedes moverlos a una nueva ubicación sin cambiar su orientación ni tamaño. Simplemente selecciona los elementos y define un punto base y el punto de destino.

La rotación gira objetos alrededor de un punto base específico. Puedes definir el ángulo de rotación exacto o indicarlo visualmente. También puedes elegir entre rotación absoluta o relativa a la posición actual.

⚡ Truco útil: Cuando trabajes con matrices polares, activa la opción de rotación para que los objetos se orienten hacia el centro. Esto es perfecto para diseños radiales como ruedas dentadas.

Modificación de tamaños y objetos

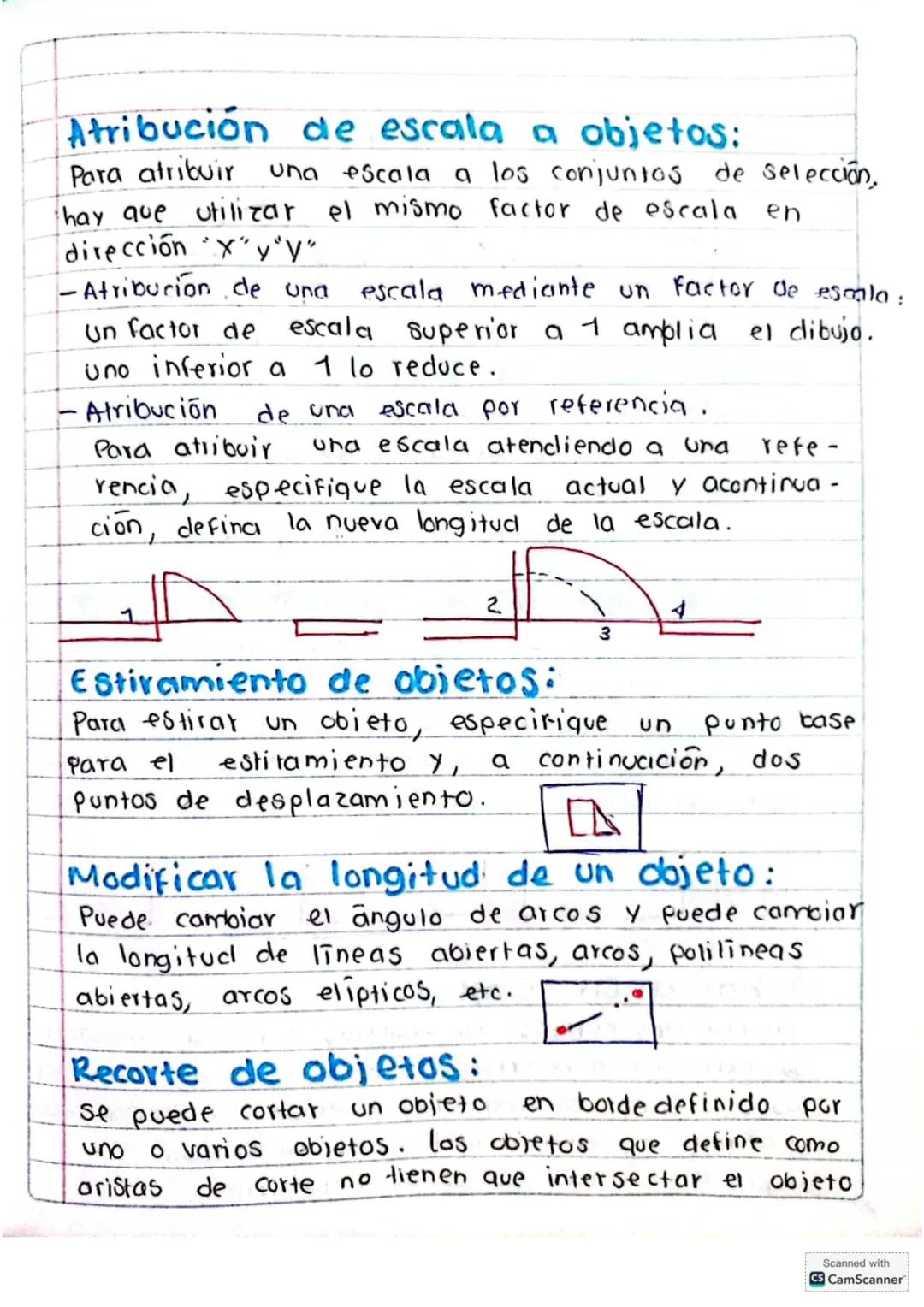

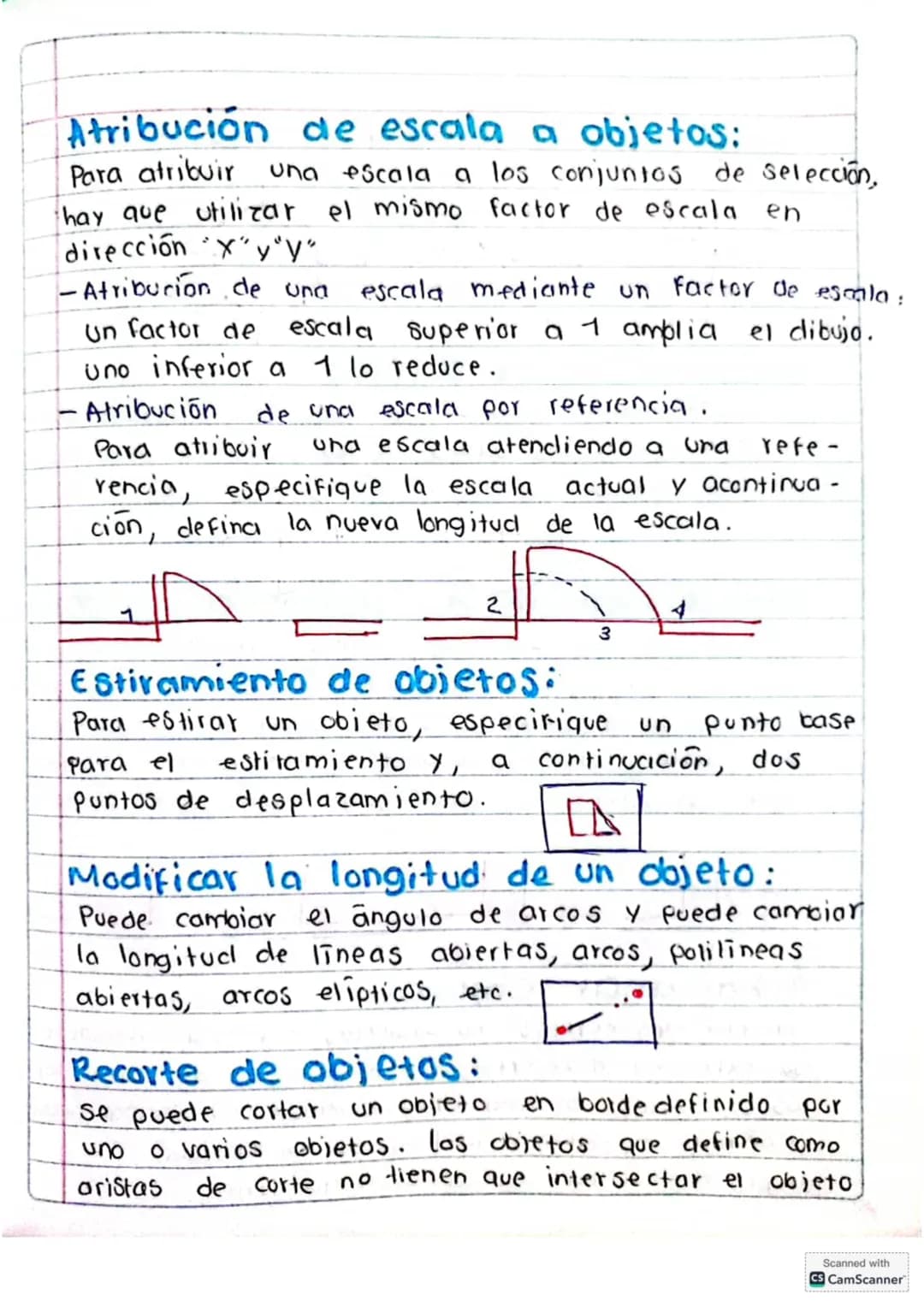

La escala te permite ampliar o reducir objetos proporcionalmente. Un factor mayor que 1 aumenta el tamaño, mientras que uno menor lo reduce. También puedes usar la escala por referencia, especificando la longitud actual y la deseada.

El comando Estirar modifica la forma de un objeto sin afectar todo su contorno. Define un punto base y luego especifica los puntos de desplazamiento para estirar sólo partes específicas.

Para cambiar la longitud de líneas abiertas, arcos o polilíneas, usa el comando correspondiente. Puedes modificar el ángulo de arcos y la extensión de varios tipos de elementos.

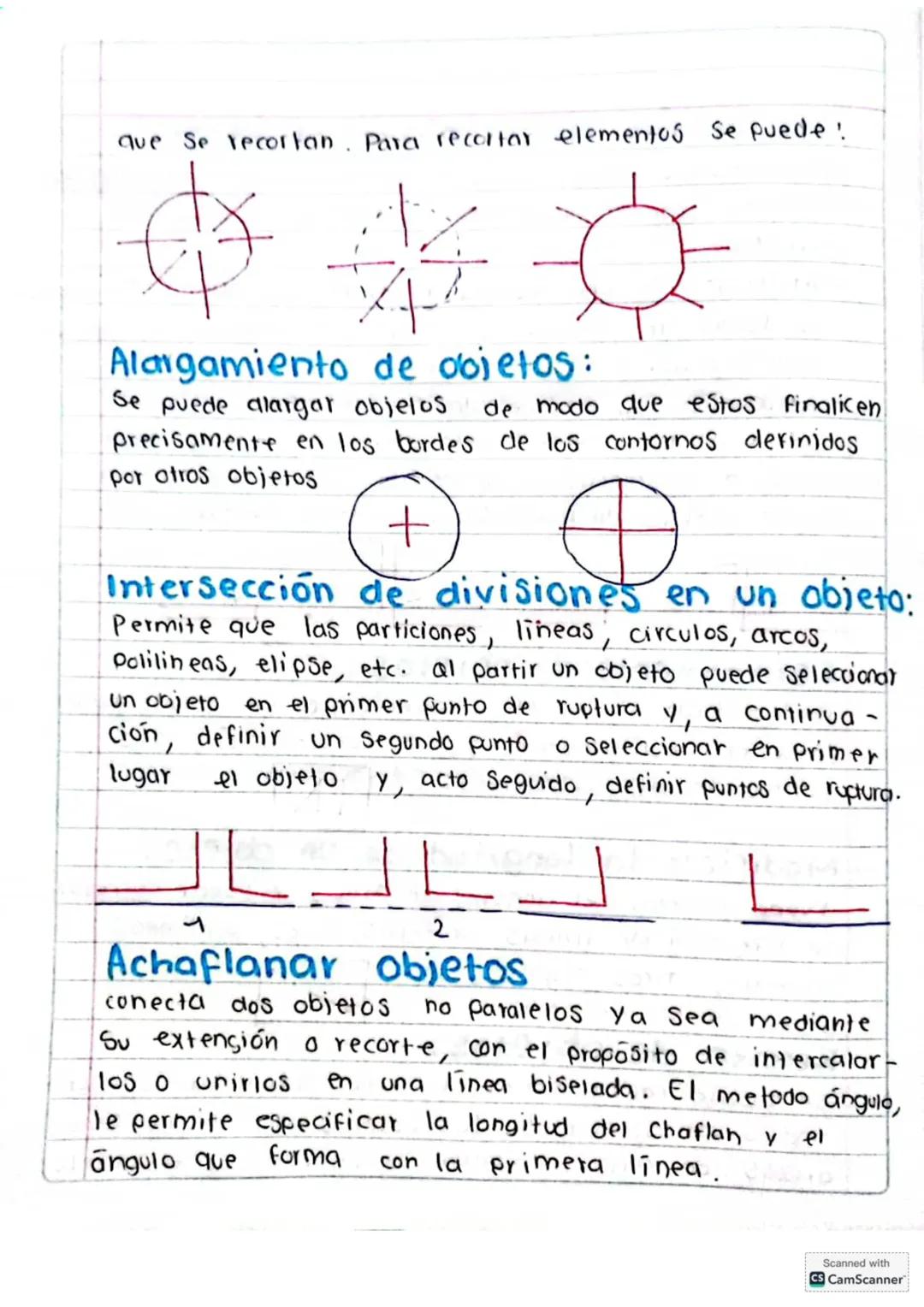

El recorte de objetos permite cortarlos en un borde definido por otros elementos. Los objetos que actúan como bordes de corte no necesitan intersectar físicamente con el objeto a recortar.

🛠️ Aplicación real: Cuando diseñes planos arquitectónicos, el comando Estirar es perfecto para ajustar dimensiones de habitaciones sin tener que redibujar todas las paredes conectadas.

Comandos de modificación avanzada

El comando Alargar extiende objetos hasta que toquen los bordes definidos por otros elementos. Es el complemento perfecto del comando Recortar y resulta esencial para ajustar elementos que deben conectarse con precisión.

La función Partir divide un objeto en dos partes independientes. Puedes seleccionar el objeto y definir uno o dos puntos de ruptura. Esta herramienta es útil cuando necesitas separar un elemento para modificar sólo una porción.

El comando Chaflán conecta dos objetos no paralelos mediante una línea biselada. Puedes especificar la longitud del chaflán y el ángulo que forma con la primera línea. Es perfecto para crear esquinas con cortes a 45° u otros ángulos.

📌 Nota importante: Cuando uses el comando Partir, recuerda que los objetos resultantes mantienen las propiedades del objeto original (capa, color, tipo de línea), pero ahora son entidades separadas.

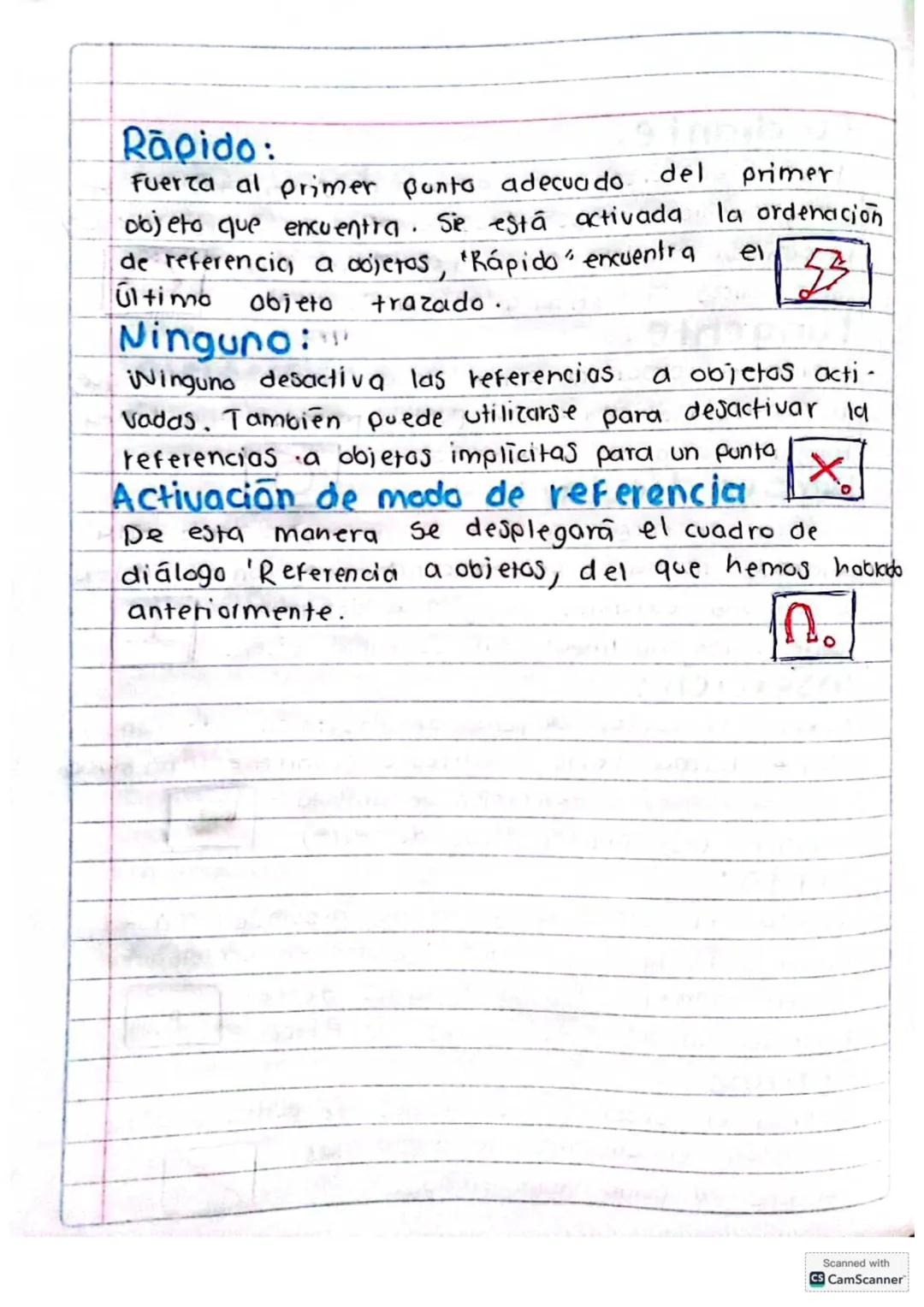

Referencias a puntos geométricos

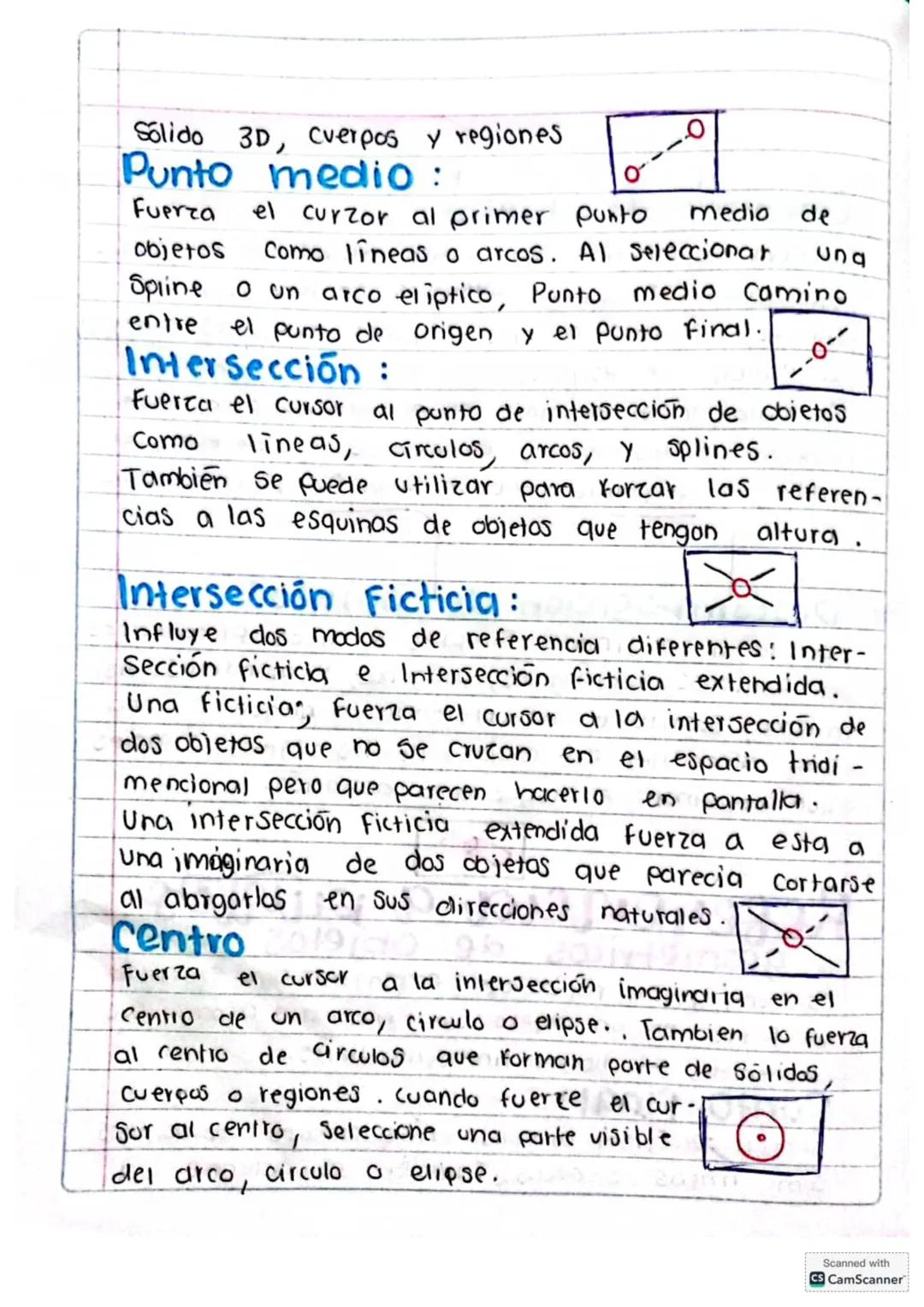

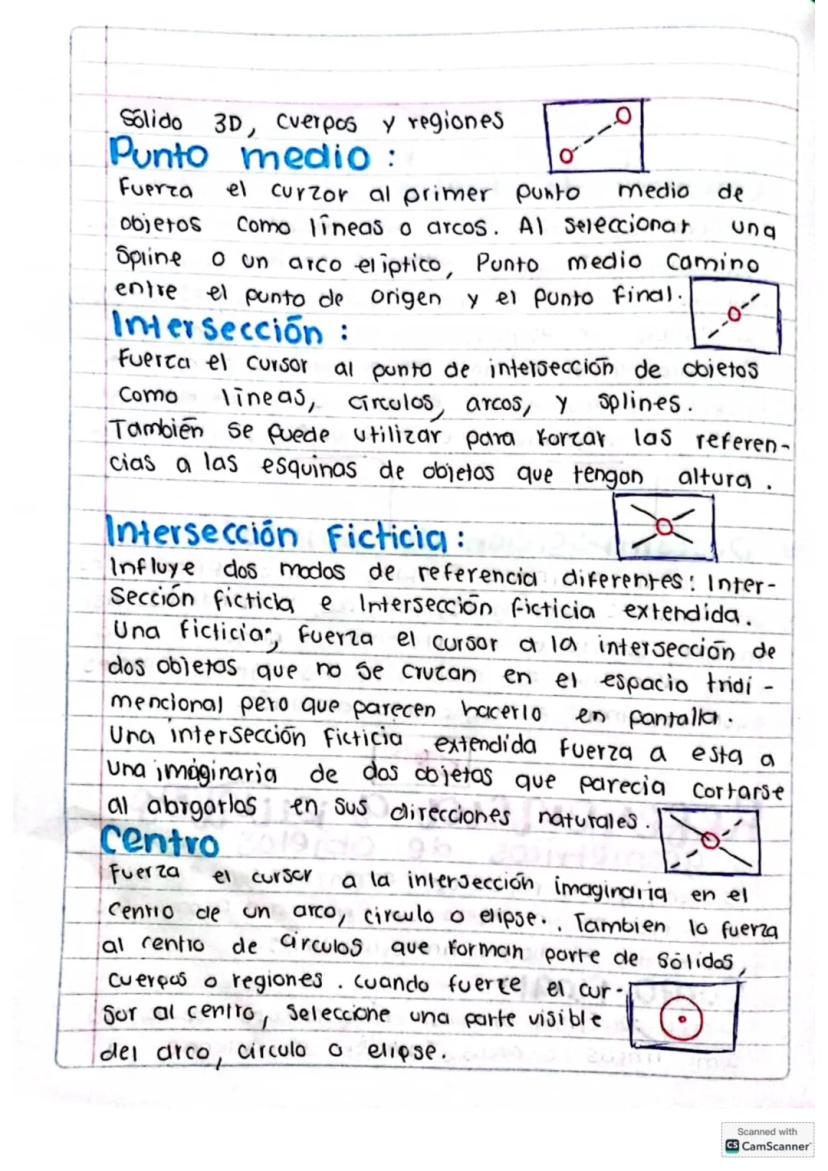

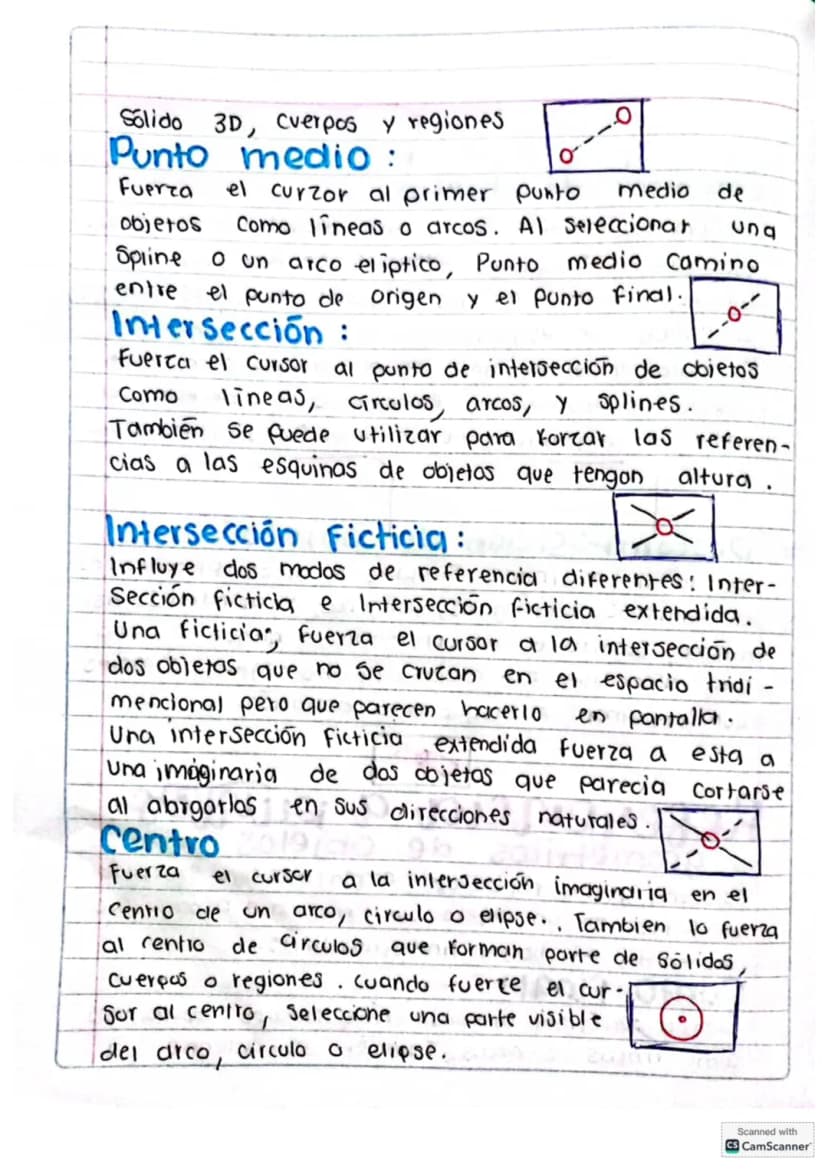

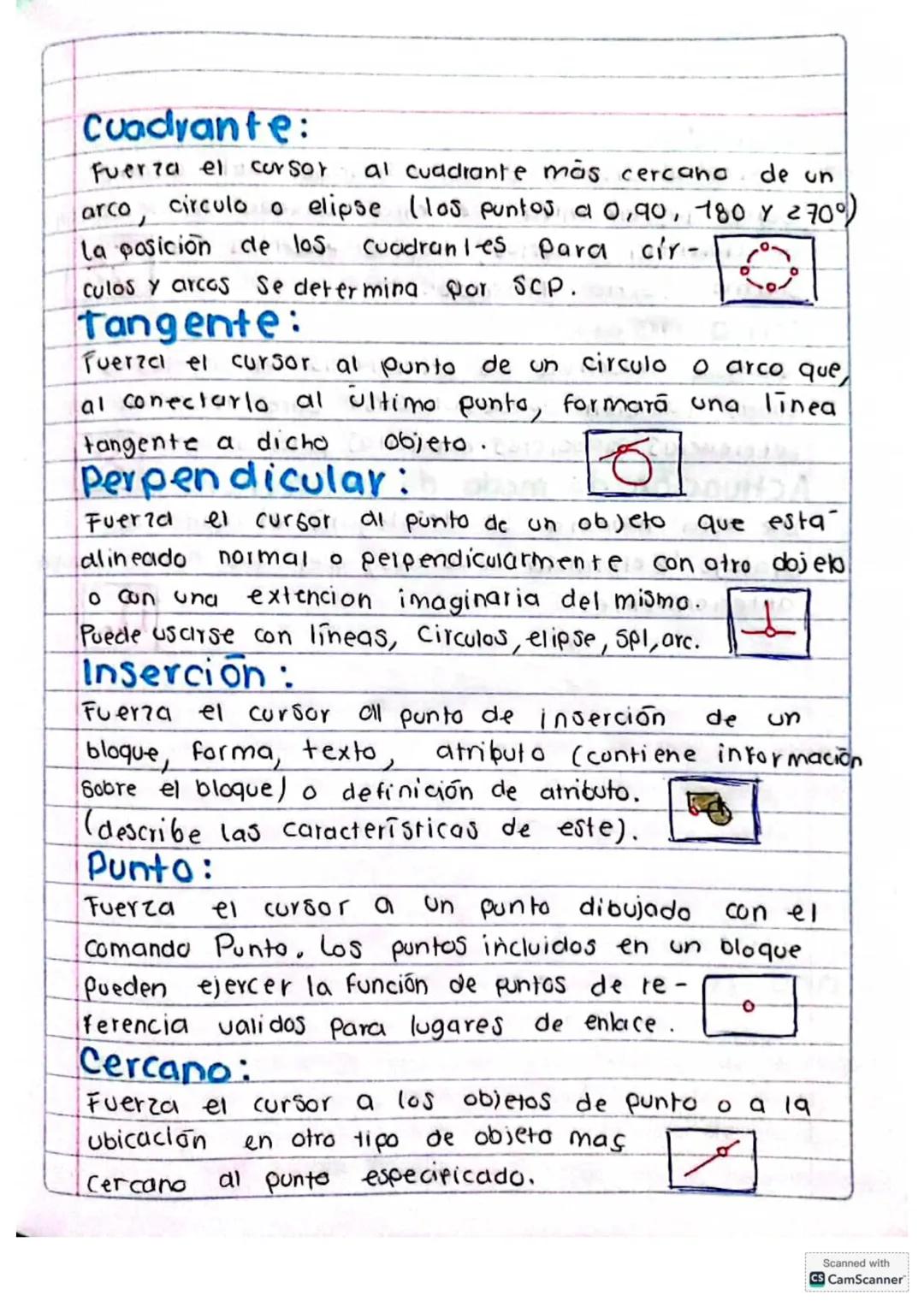

El modo Punto medio fuerza el cursor al punto central de líneas o arcos. En splines o arcos elípticos, localiza el punto intermedio entre el inicio y el final del objeto.

La referencia a Intersección ubica automáticamente el punto donde se cruzan dos objetos. También funciona para localizar esquinas de elementos con altura, facilitando la precisión en dibujos 3D.

La Intersección ficticia detecta cruces virtuales entre objetos que parecen intersectarse en pantalla pero no lo hacen realmente en el espacio 3D. La versión extendida localiza intersecciones potenciales si los objetos se prolongaran.

El modo Centro fuerza el cursor al punto central de arcos, círculos o elipses. También funciona con elementos circulares que forman parte de sólidos, cuerpos o regiones. Simplemente selecciona cualquier parte visible del elemento.

🎯 Tip profesional: Combina varios modos de referencia con la tecla Shift para localizar puntos específicos. Por ejemplo, puedes encontrar el punto medio entre dos centros o la intersección entre una línea y un punto medio.

Empalmes y descomposición de objetos

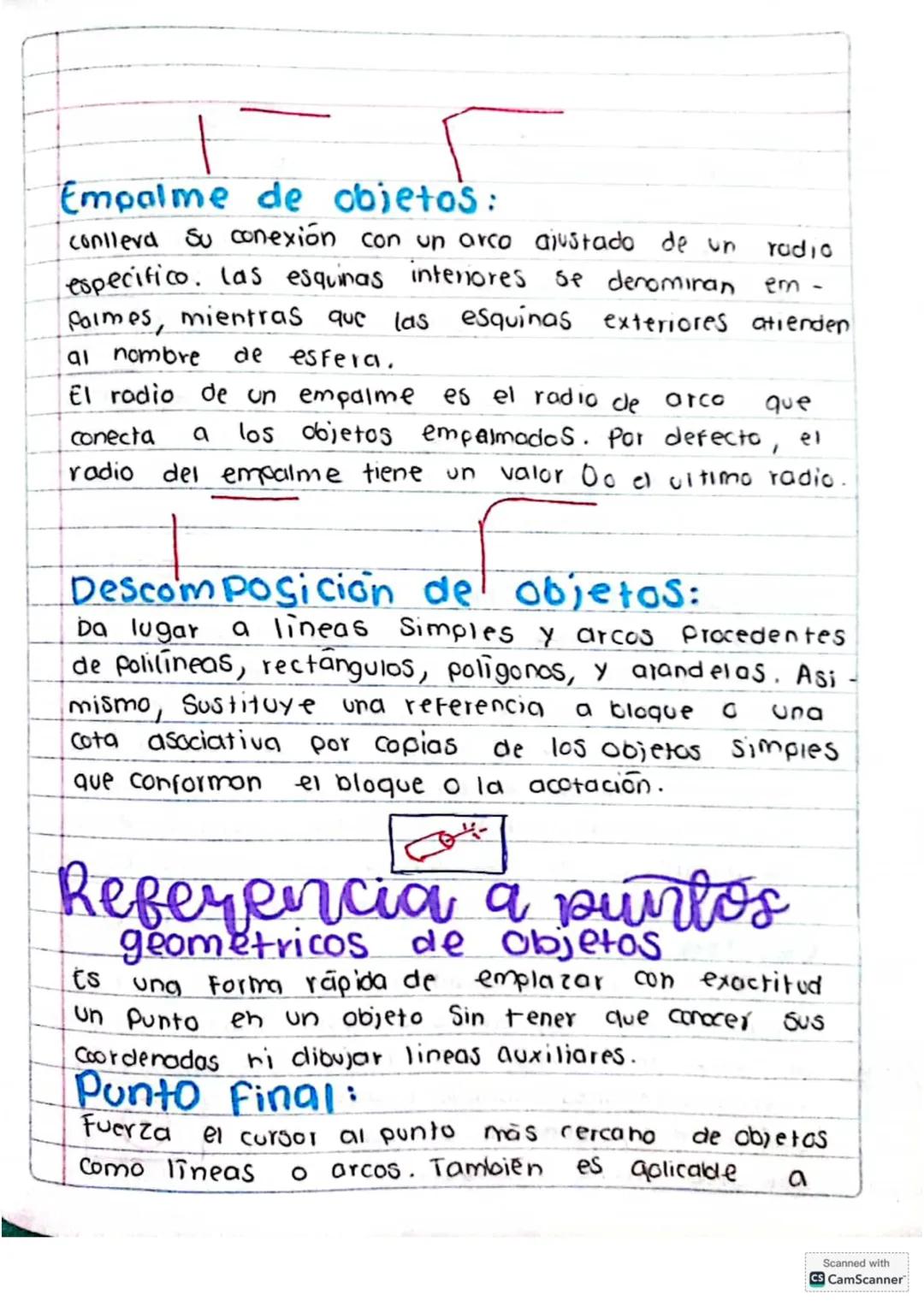

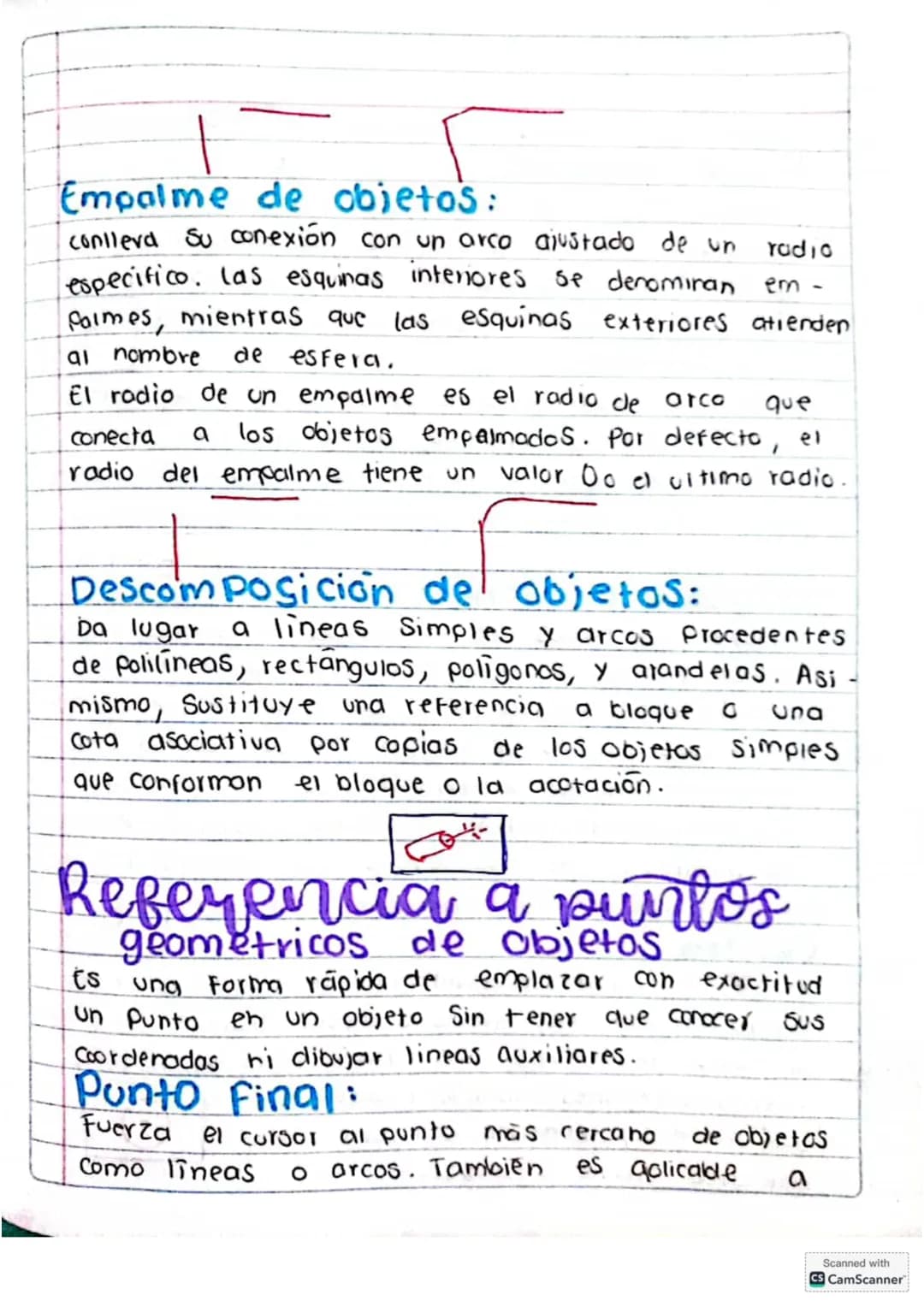

El empalme conecta dos objetos mediante un arco de radio específico. Crea esquinas interiores (empalmes) o exteriores (esferas) redondeadas. Por defecto, el radio es 0 o el último valor utilizado.

El comando Descomponer separa objetos complejos en sus componentes básicos. Convierte polilíneas, rectángulos y polígonos en líneas simples y arcos. También sustituye bloques y cotas por los objetos individuales que los componen.

Las referencias a puntos geométricos (o modos de referencia) permiten ubicar puntos específicos en objetos sin conocer sus coordenadas exactas. Es una forma precisa y rápida de conectar elementos sin dibujar líneas auxiliares.

El modo Punto final fuerza el cursor al extremo más cercano de líneas, arcos y otros objetos. Esta referencia es fundamental para crear dibujos precisos donde los elementos deben conectarse perfectamente.

🔄 Práctica recomendada: Aprende a usar las referencias a objetos con teclas rápidas (como FIN para punto final o CEN para centro) para aumentar significativamente tu velocidad de dibujo.
