Fundamentos y Prácticas de Fenómenos de Transporte

Portada del Manual

Este manual de laboratorio te guiará a través de los conceptos fundamentales de fenómenos de transporte. Fue creado por ingenieras del Instituto Politécnico Nacional para que entiendas los principios que gobiernan el movimiento de fluidos, calor y masa.

El contenido está dividido en tres grandes áreas que dominarás paso a paso: transferencia de momentum (cómo se mueven los fluidos), transferencia de energía (cómo viaja el calor) y transferencia de masa (cómo se difunden las sustancias).

💡 Dato clave: Estos conceptos son fundamentales en industrias como petroquímica, farmacéutica y alimentaria.

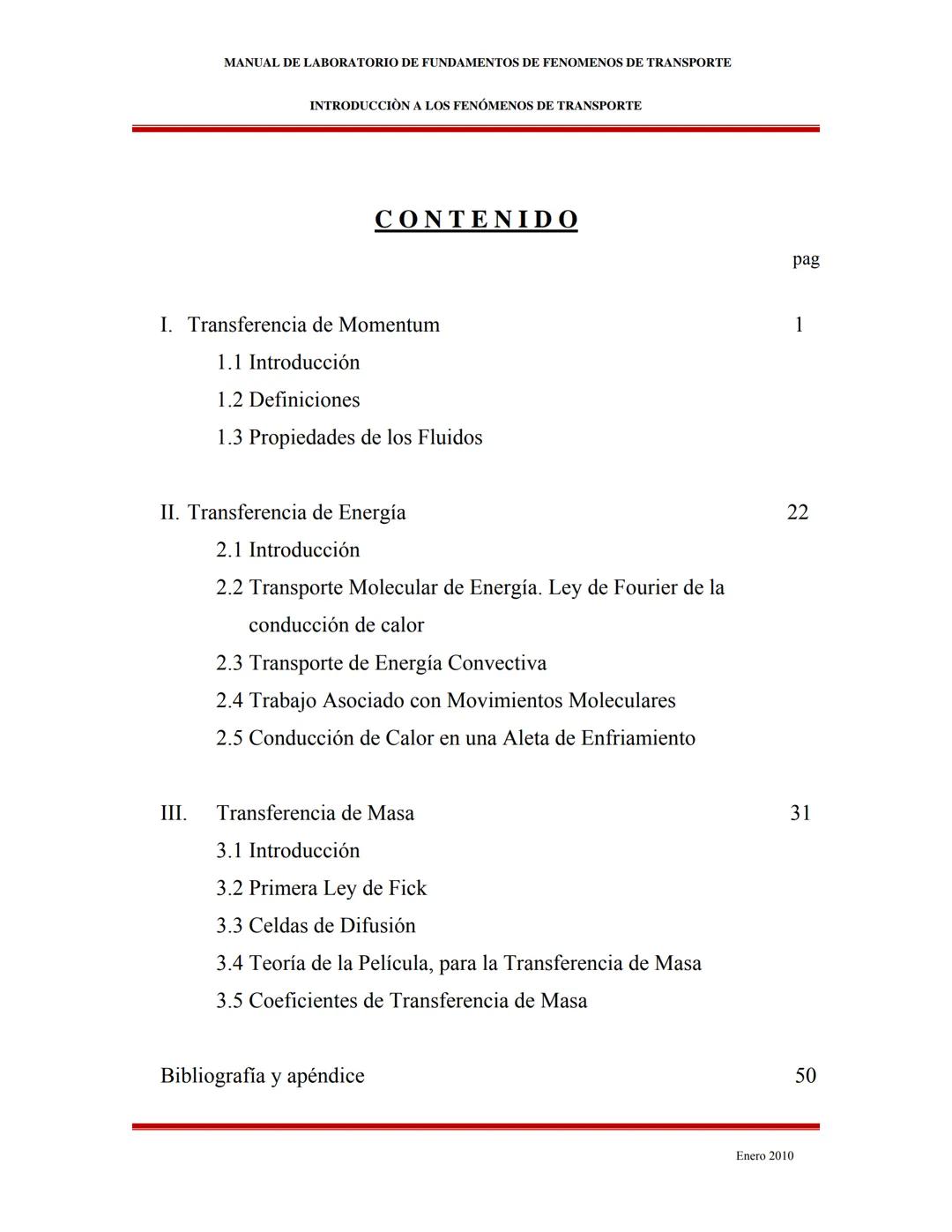

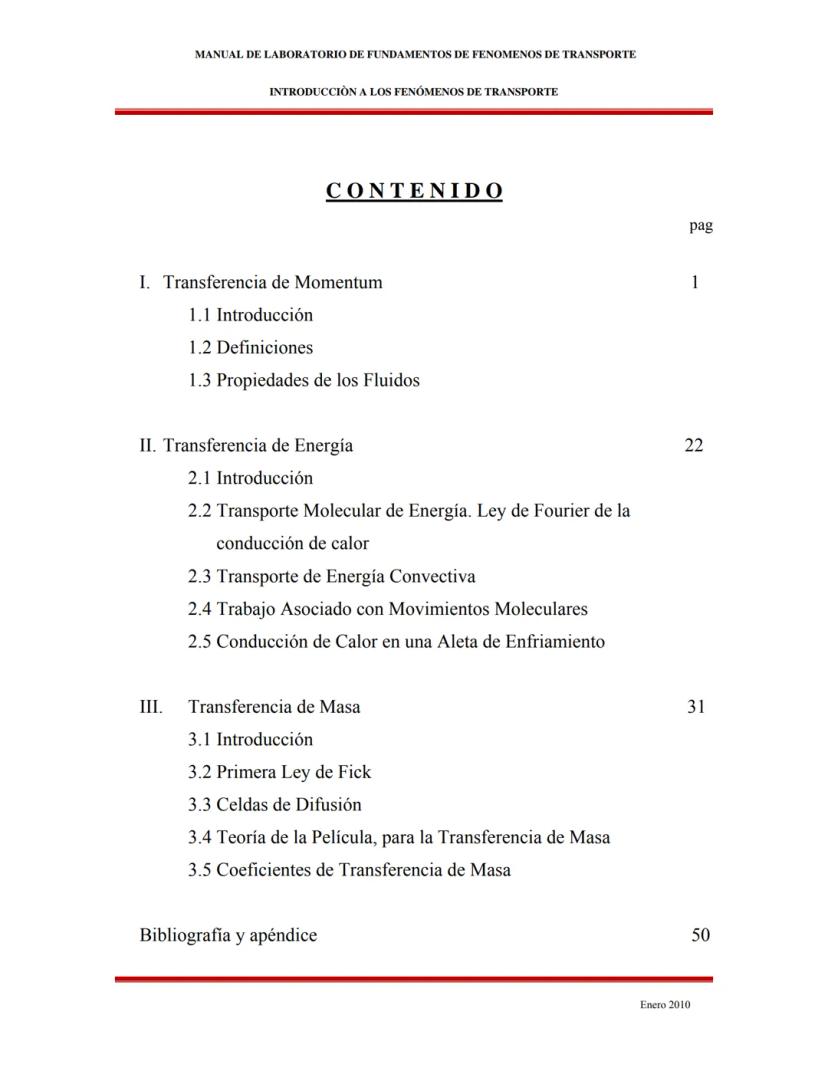

Índice de Contenidos

El manual se estructura en tres módulos principales que cubren todos los fenómenos de transporte. Primero estudiarás la transferencia de momentum, donde aprenderás sobre propiedades de fluidos y mecánica básica.

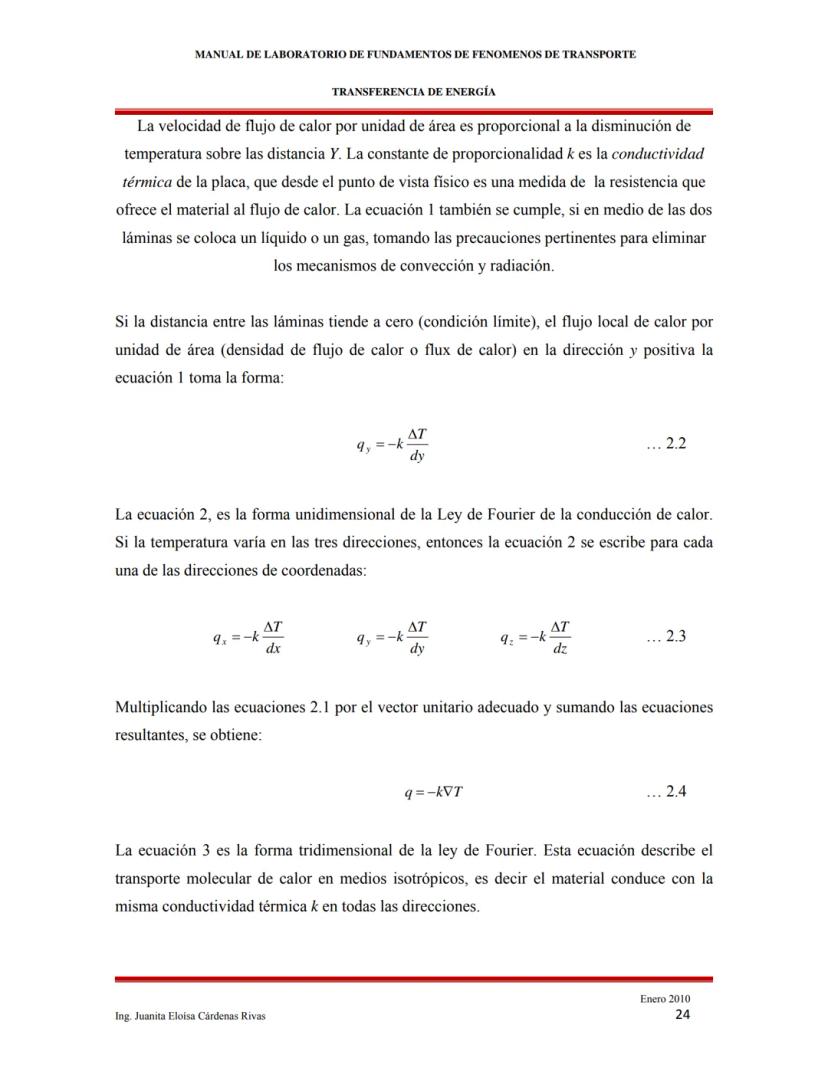

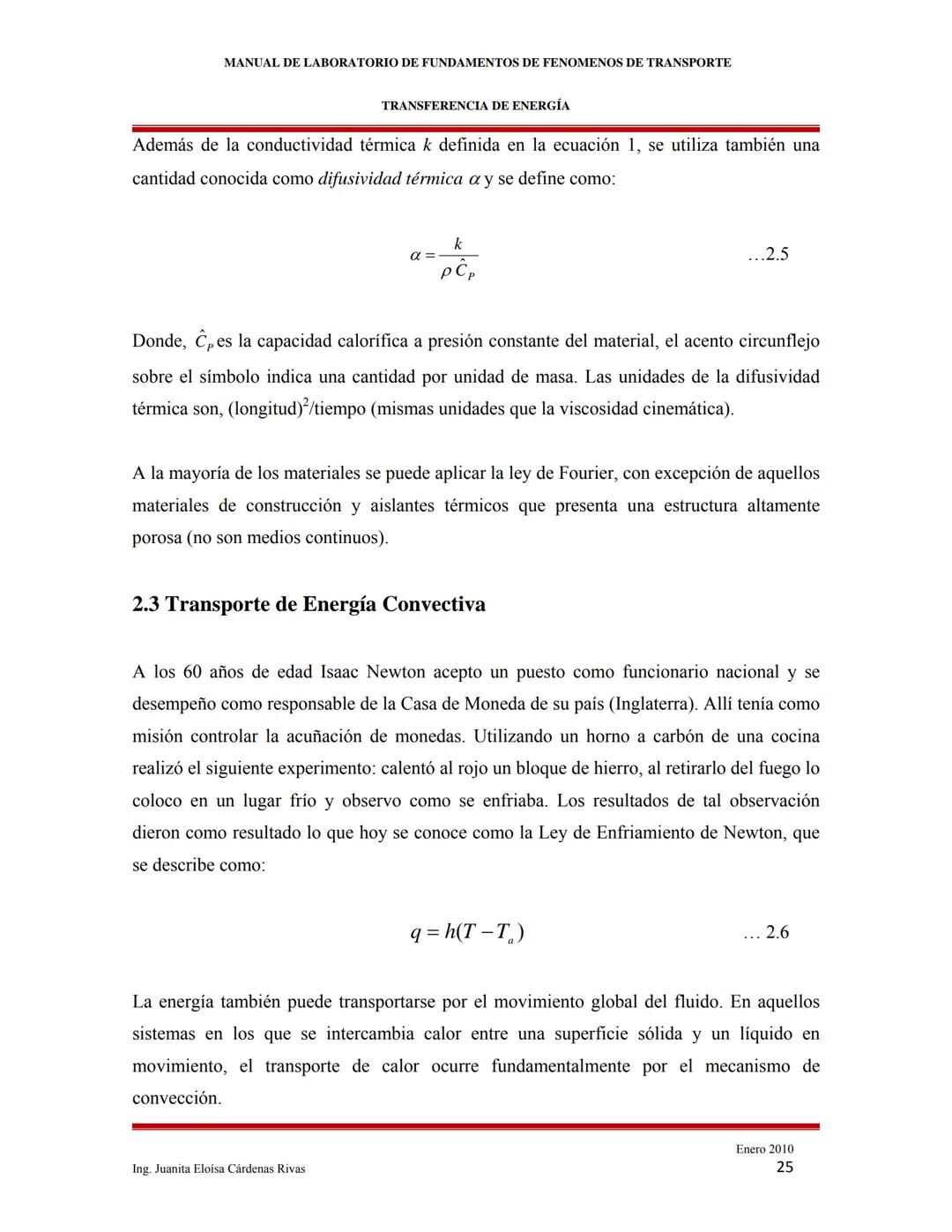

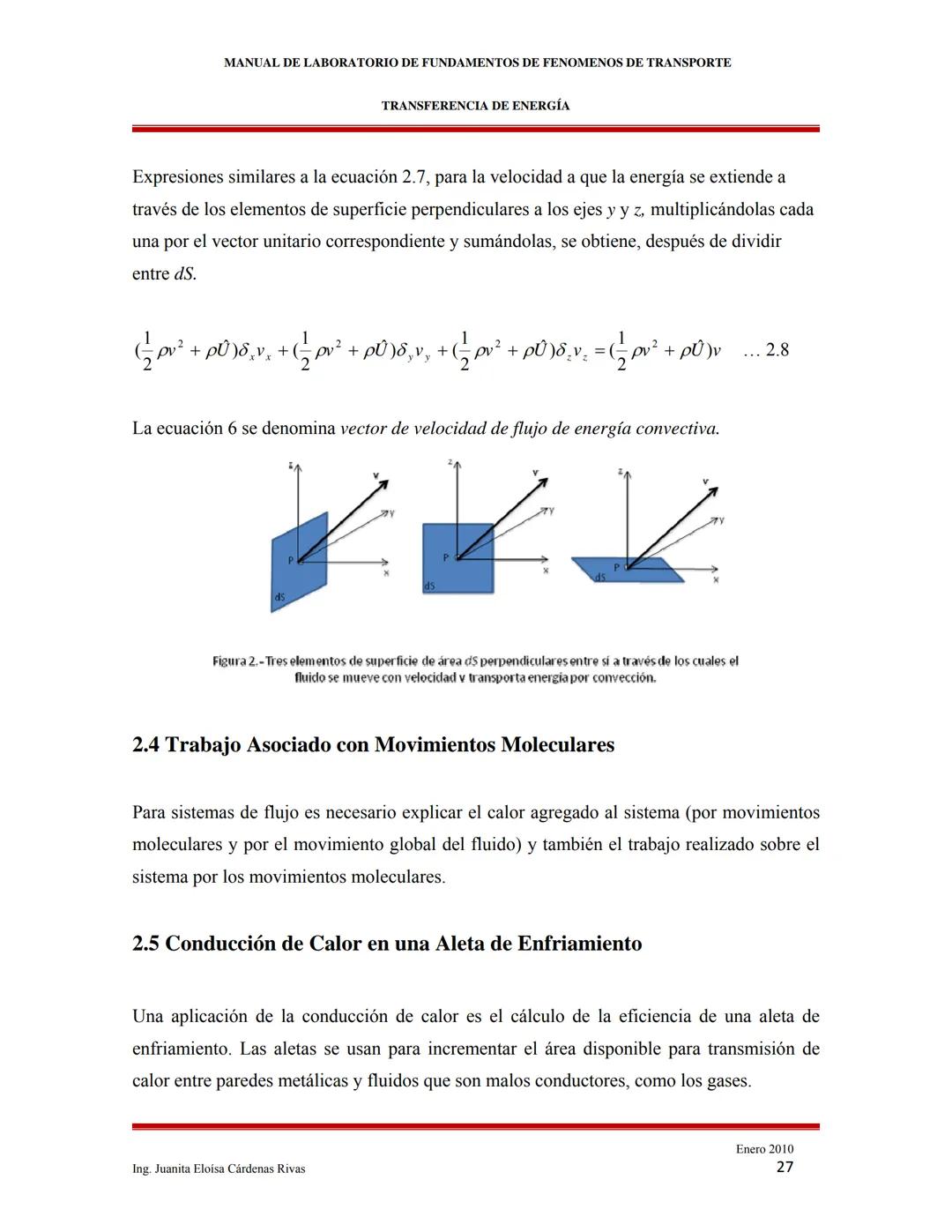

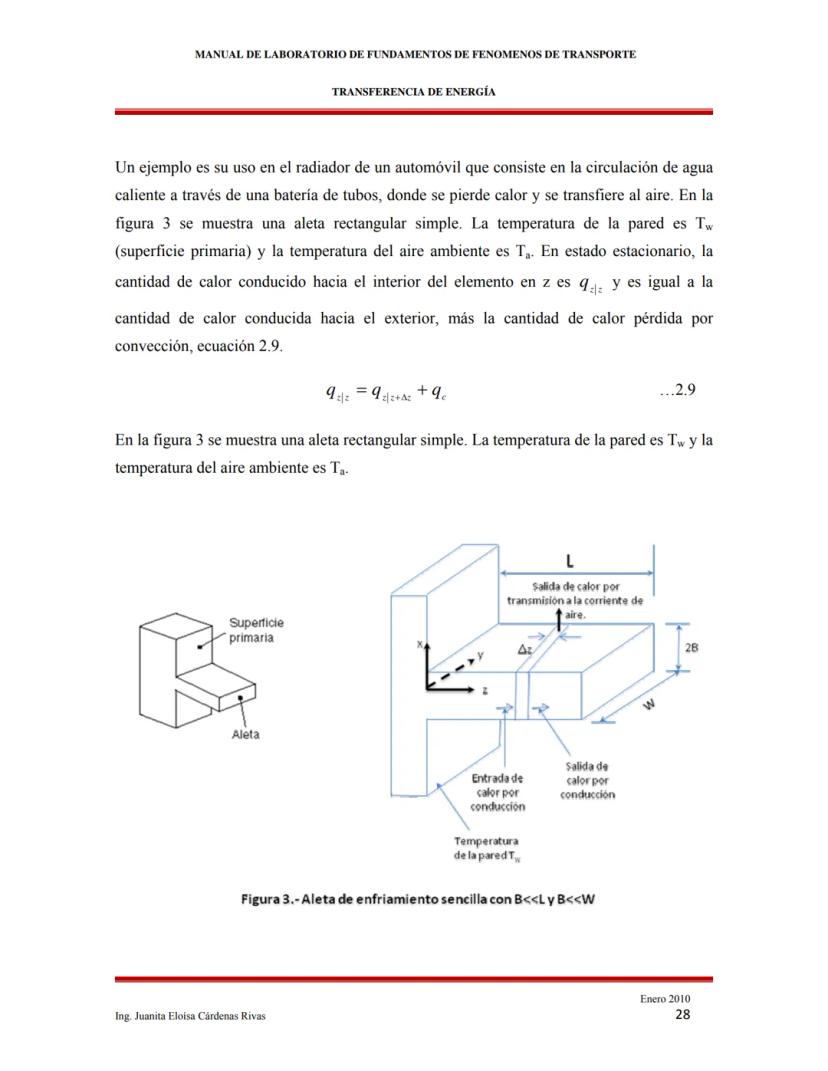

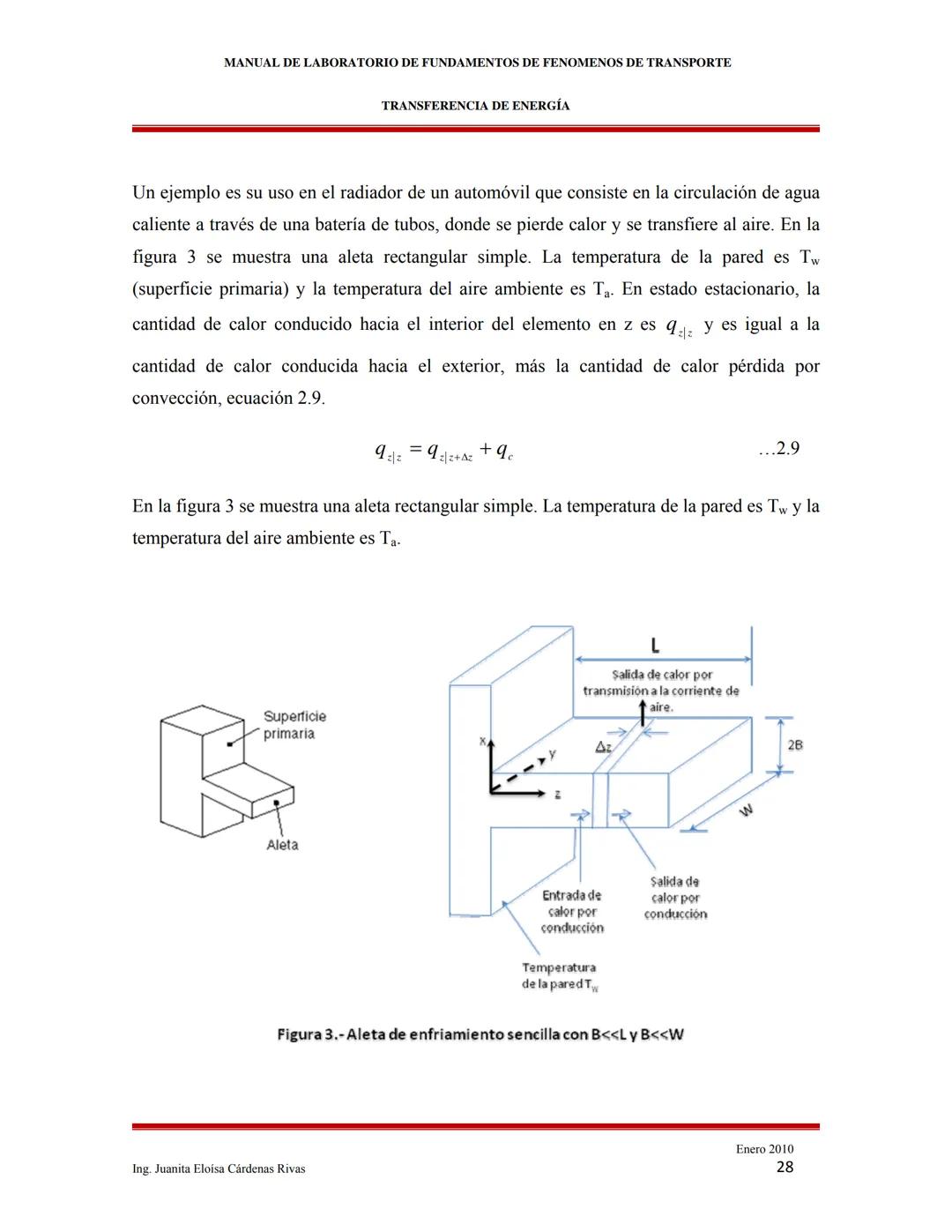

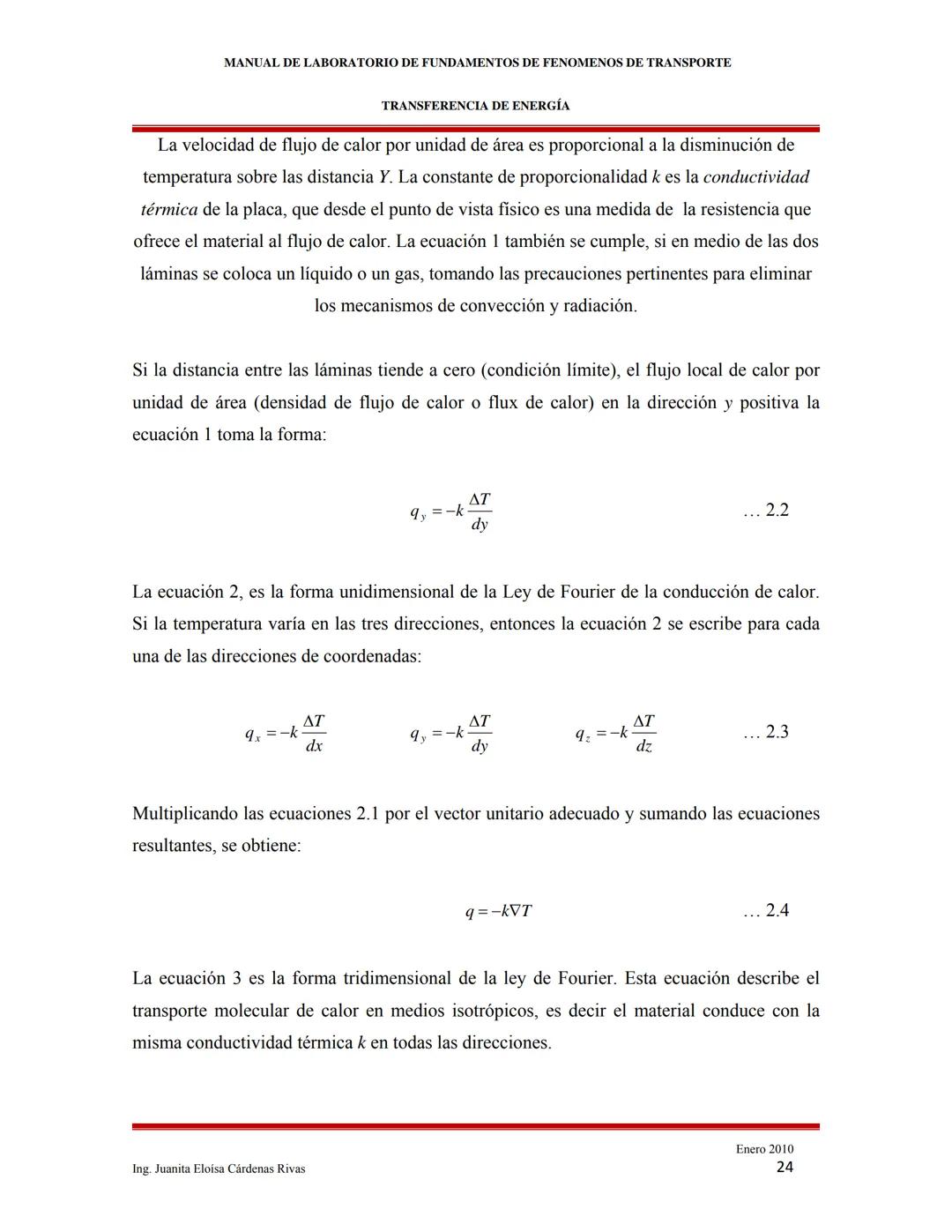

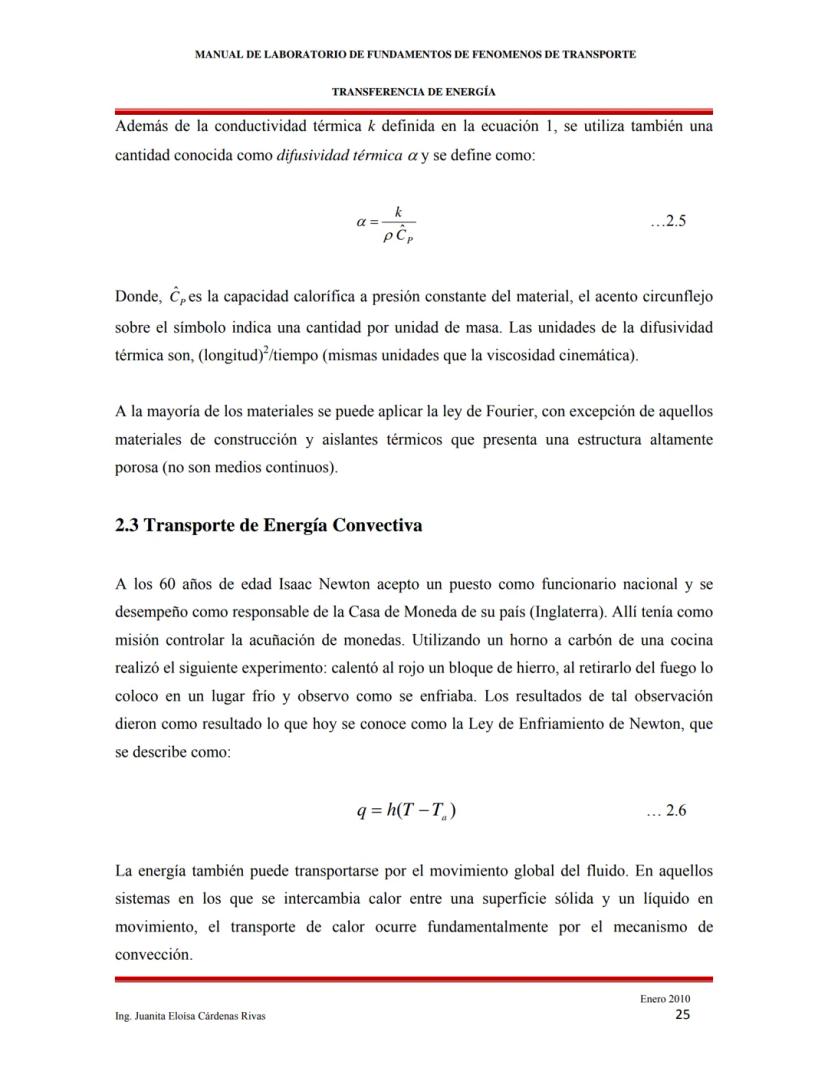

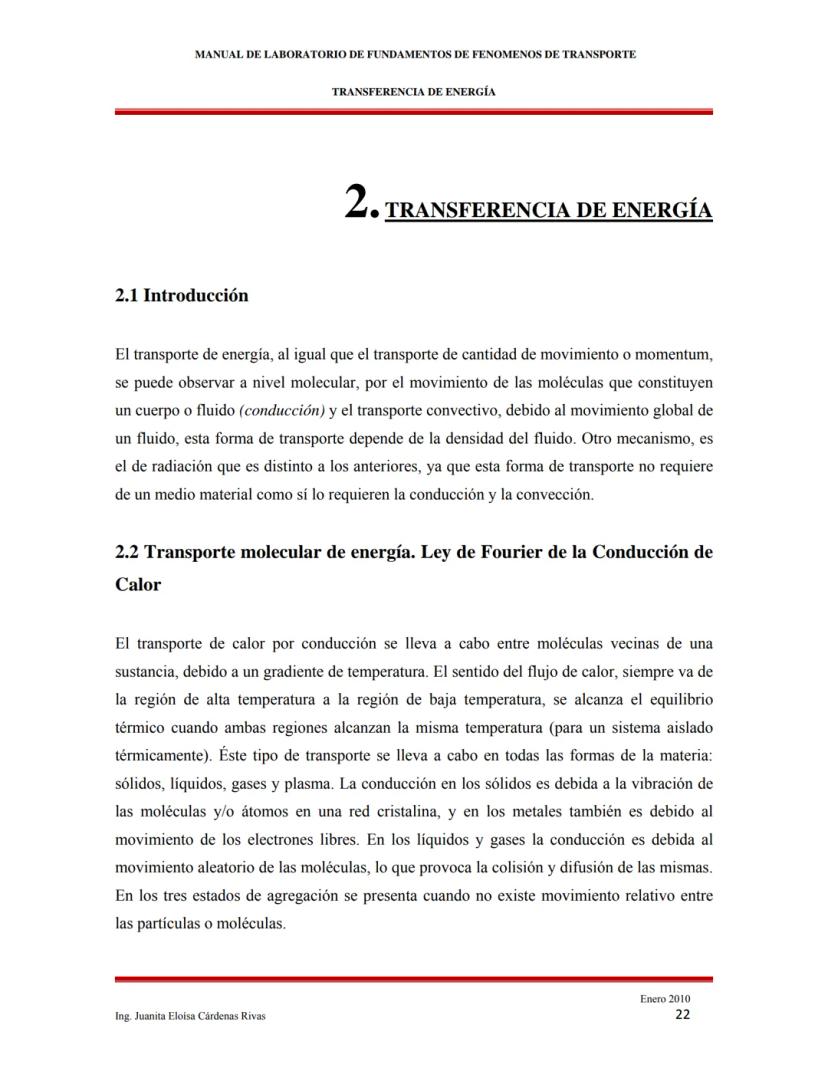

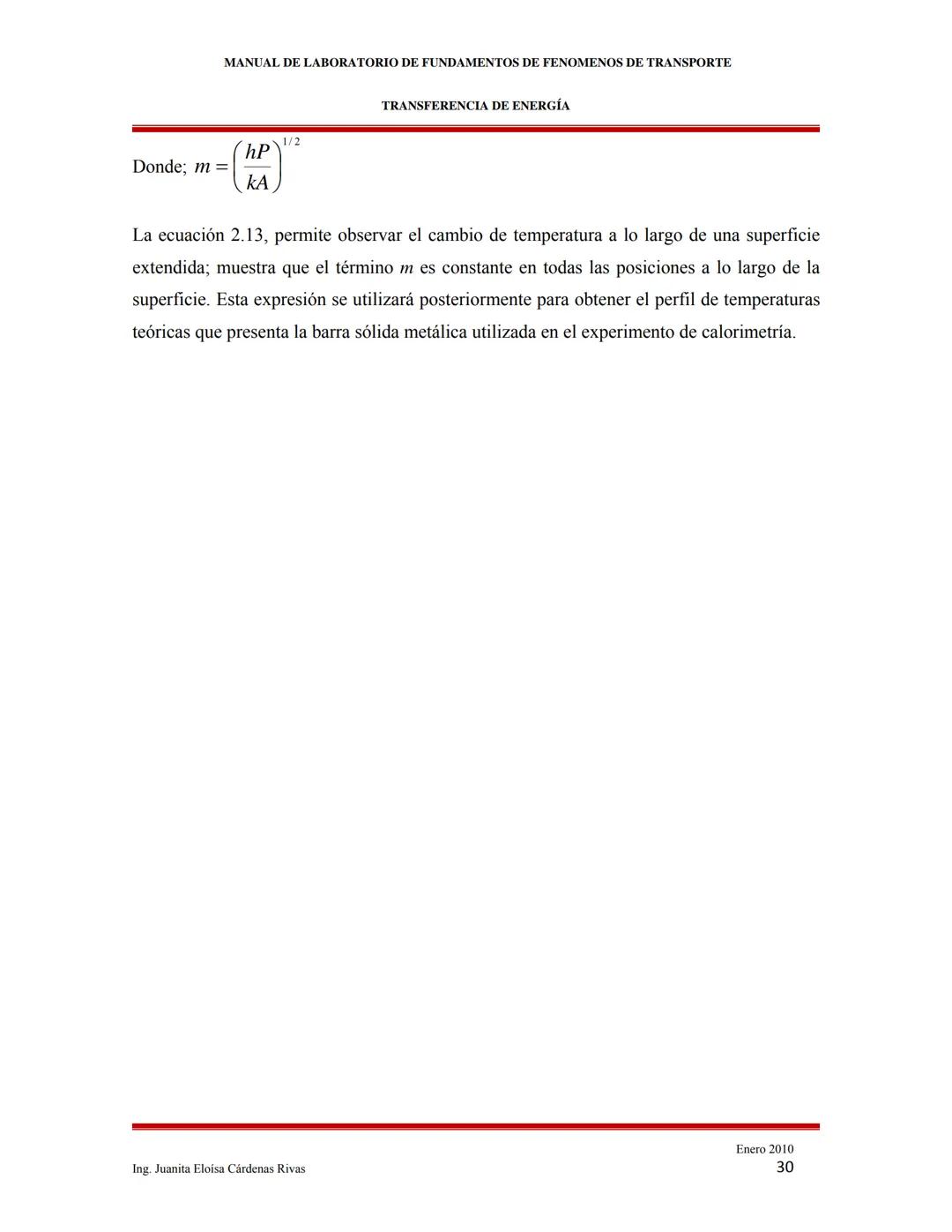

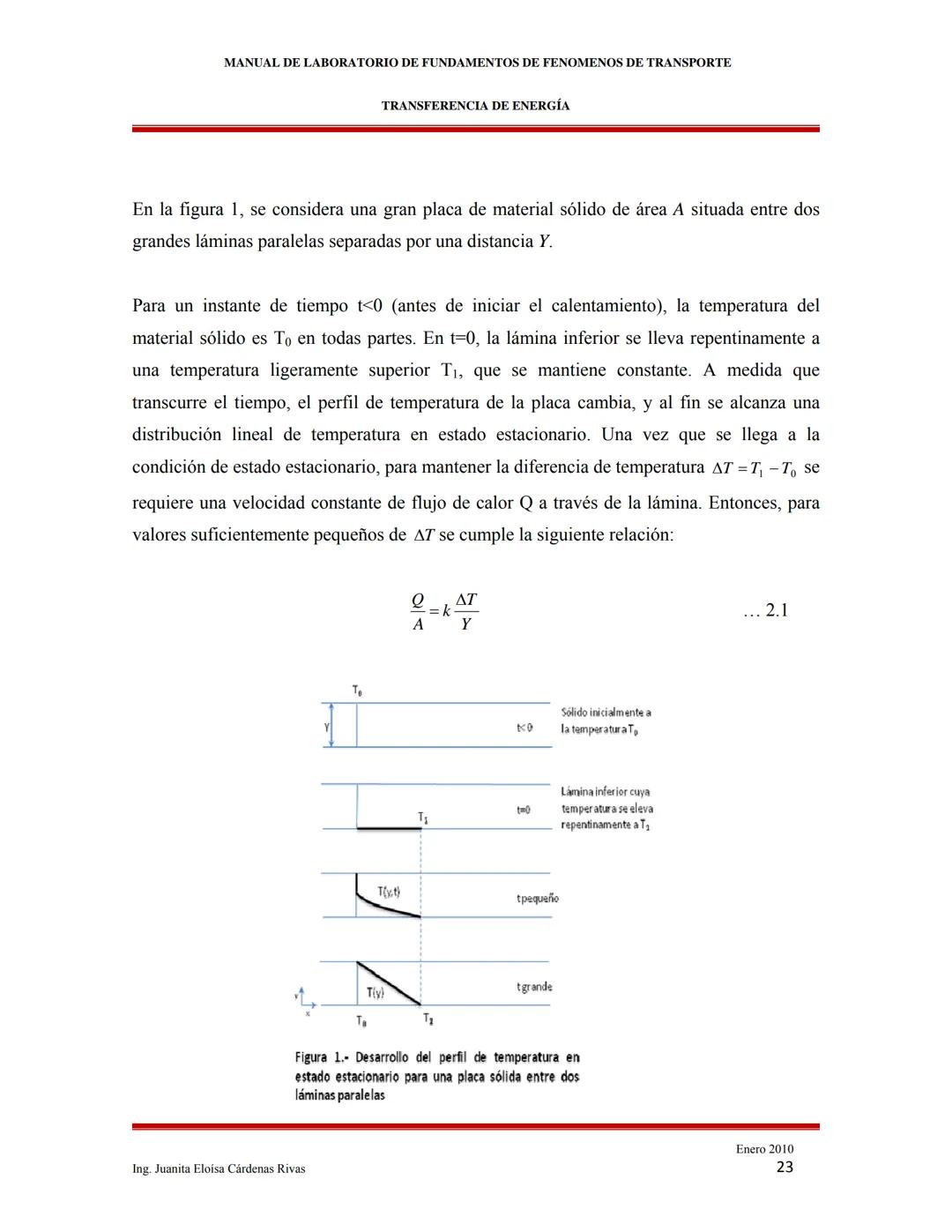

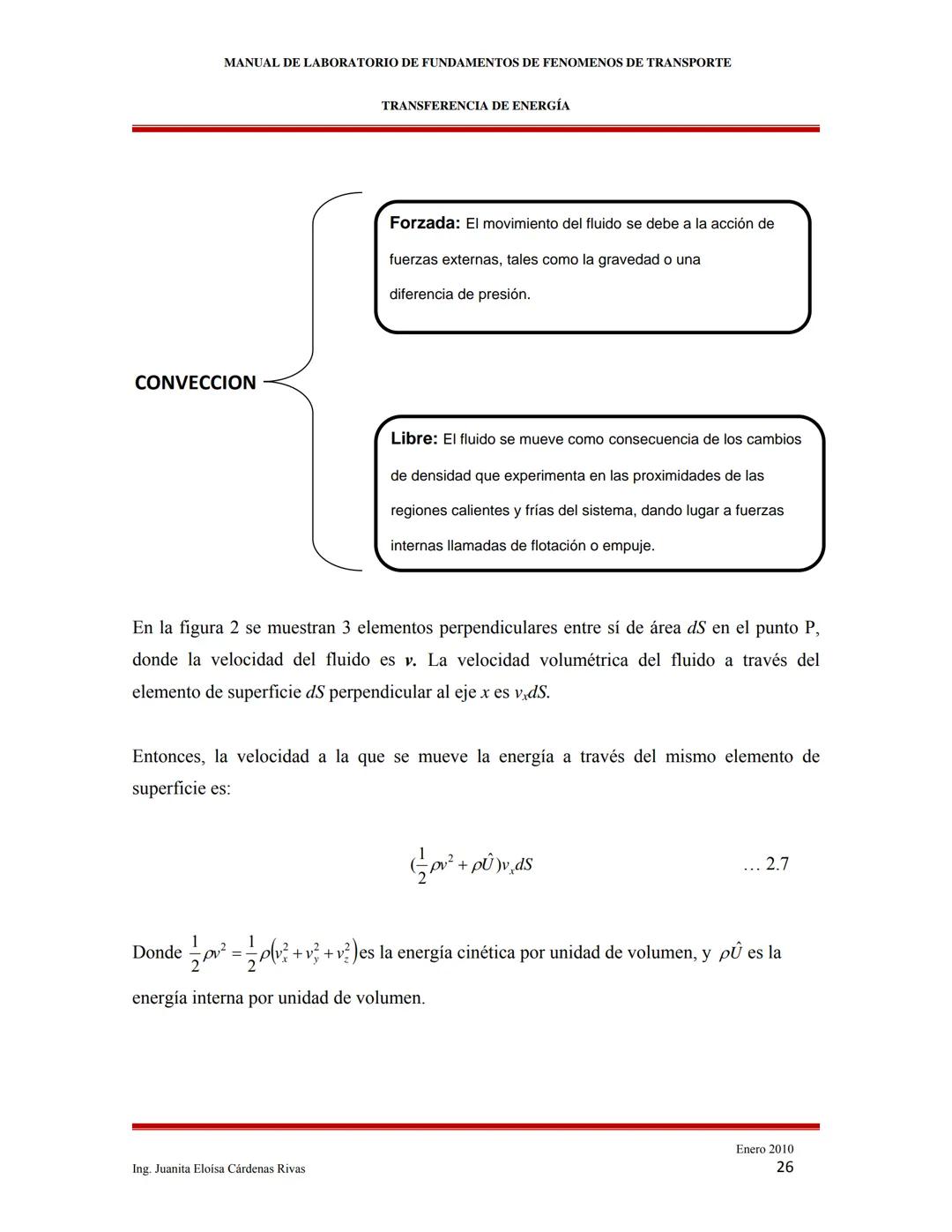

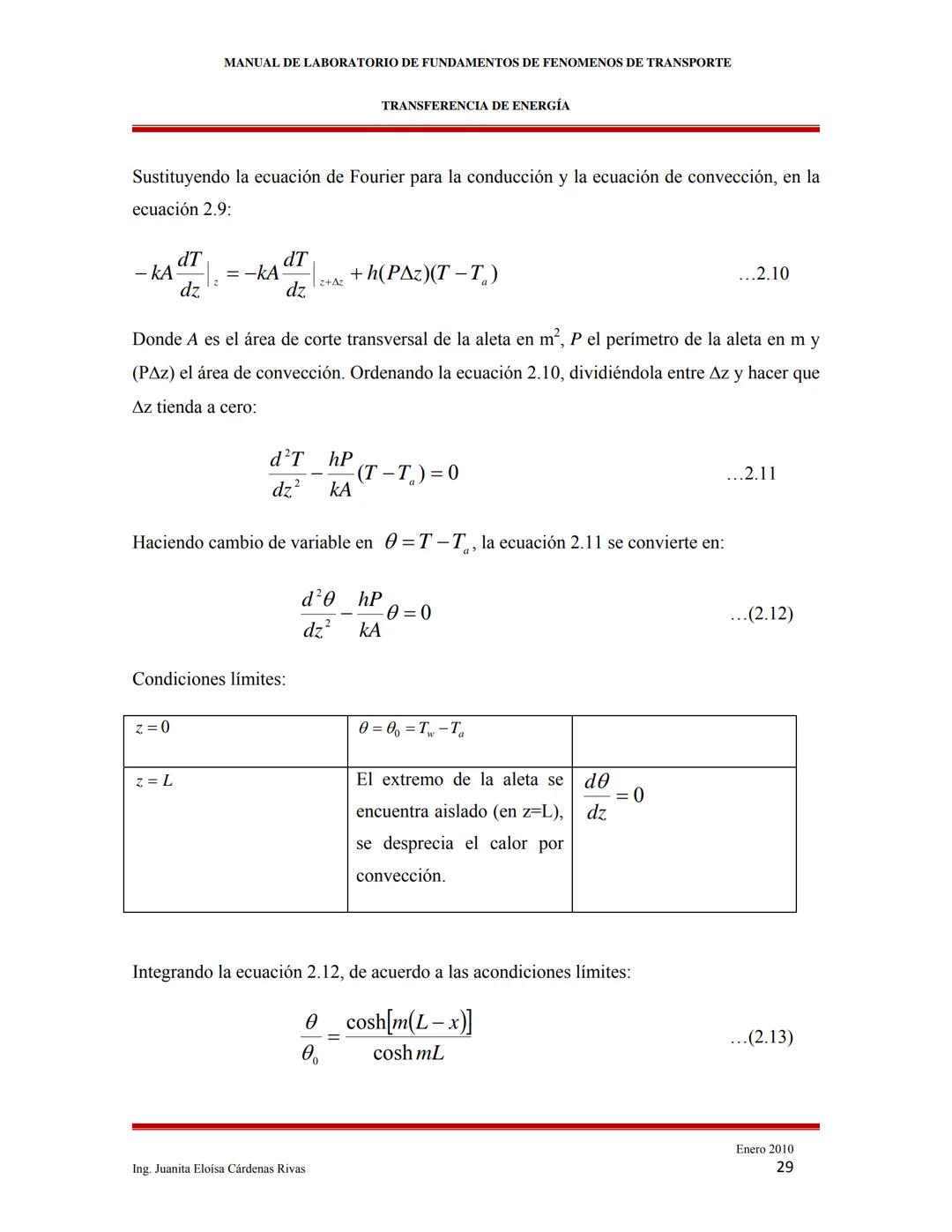

El segundo módulo abarca la transferencia de energía, incluyendo la famosa Ley de Fourier para conducción de calor y conceptos de convección. También verás aplicaciones prácticas como el diseño de aletas de enfriamiento.

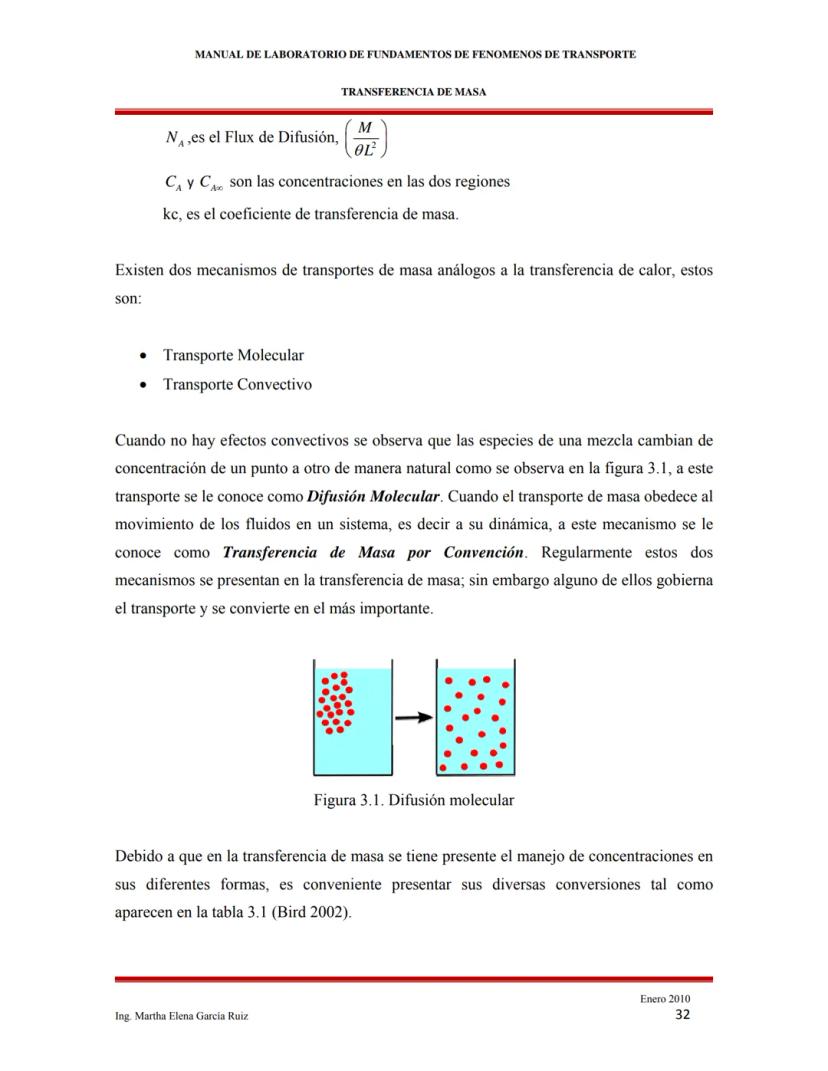

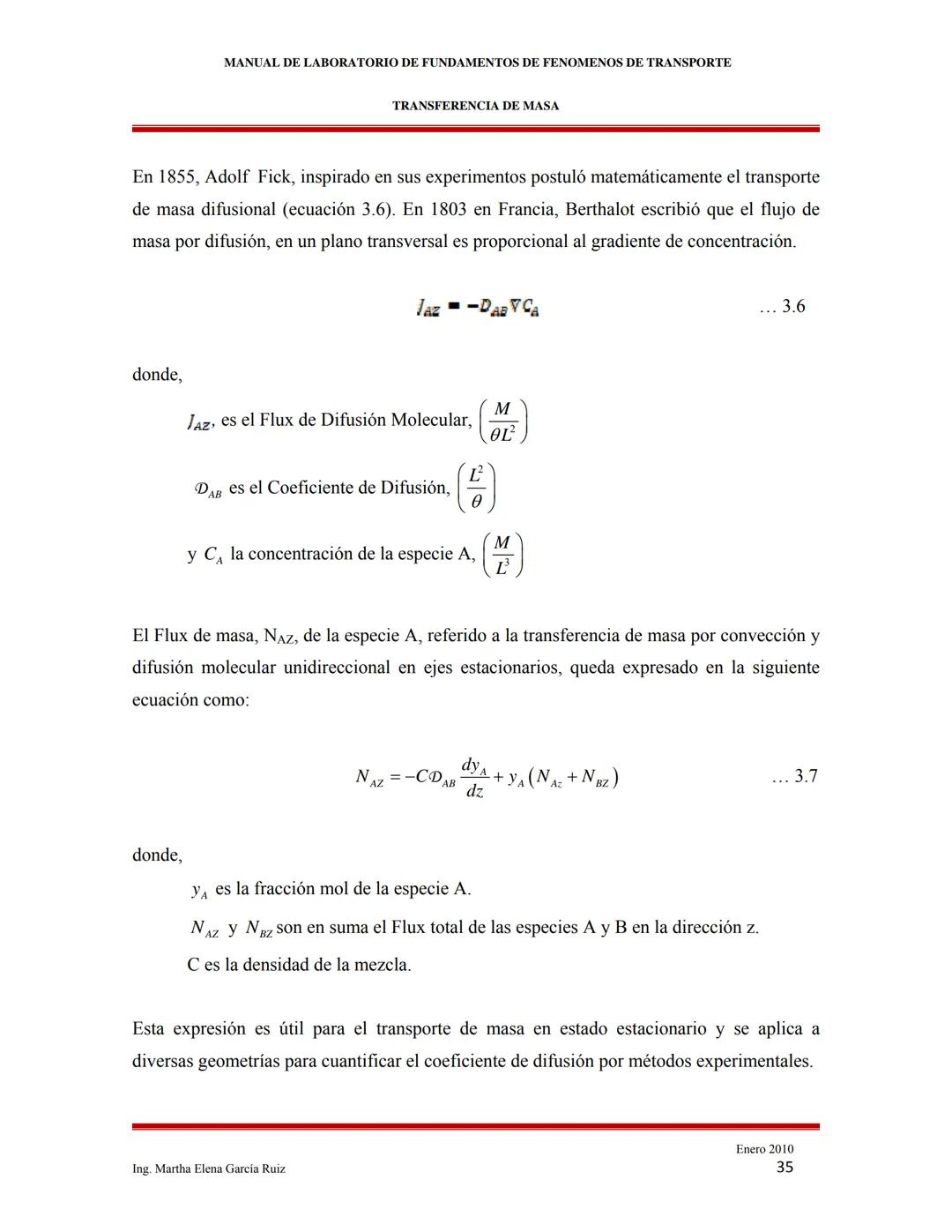

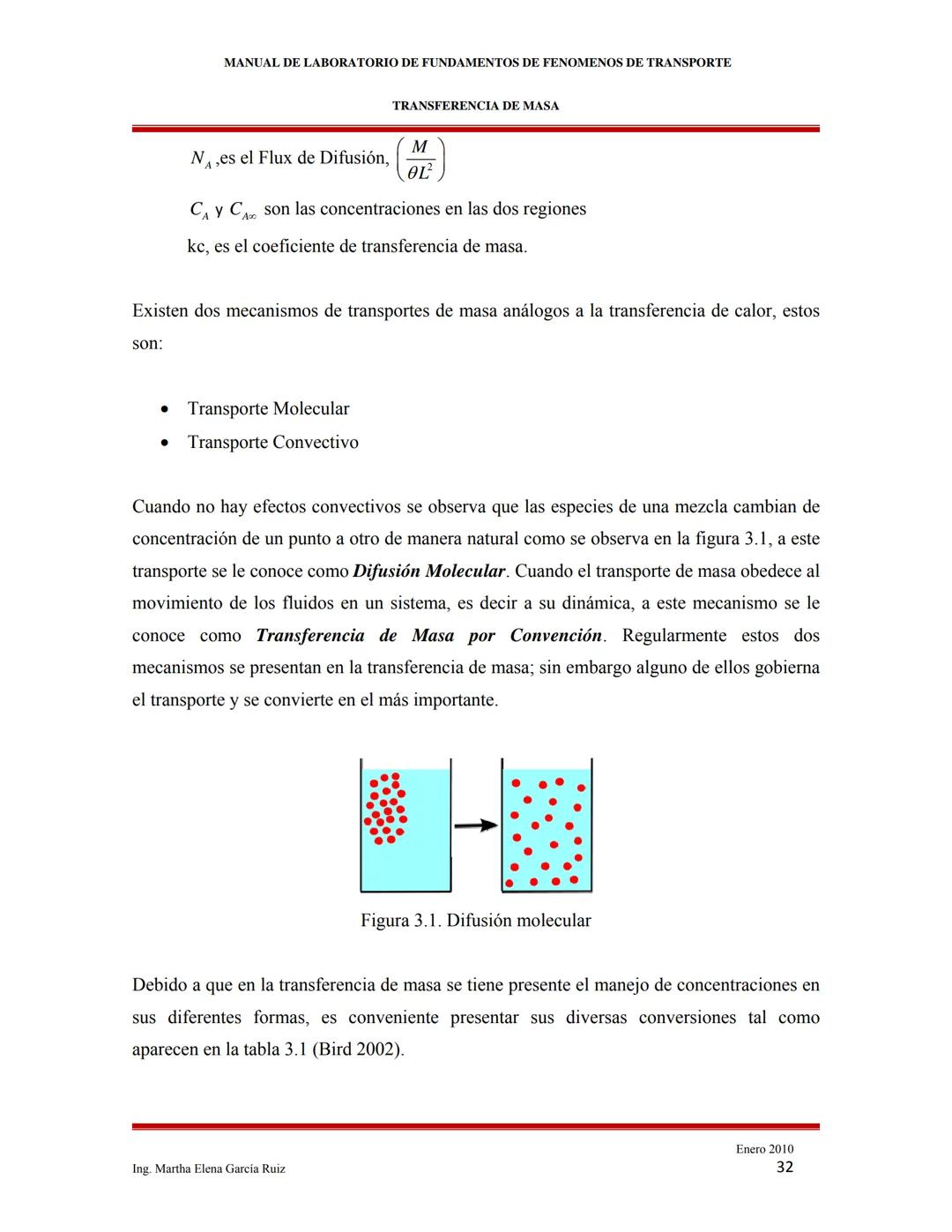

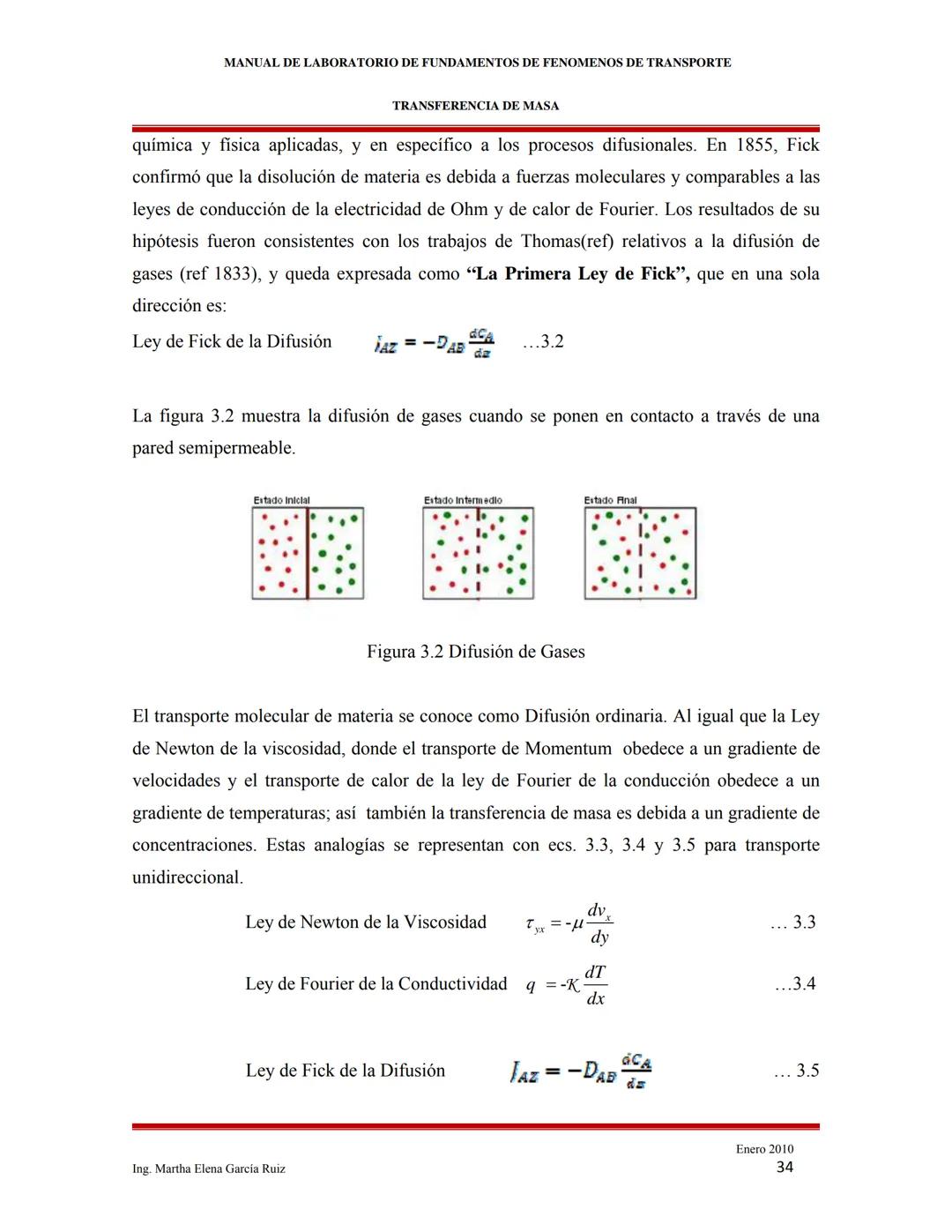

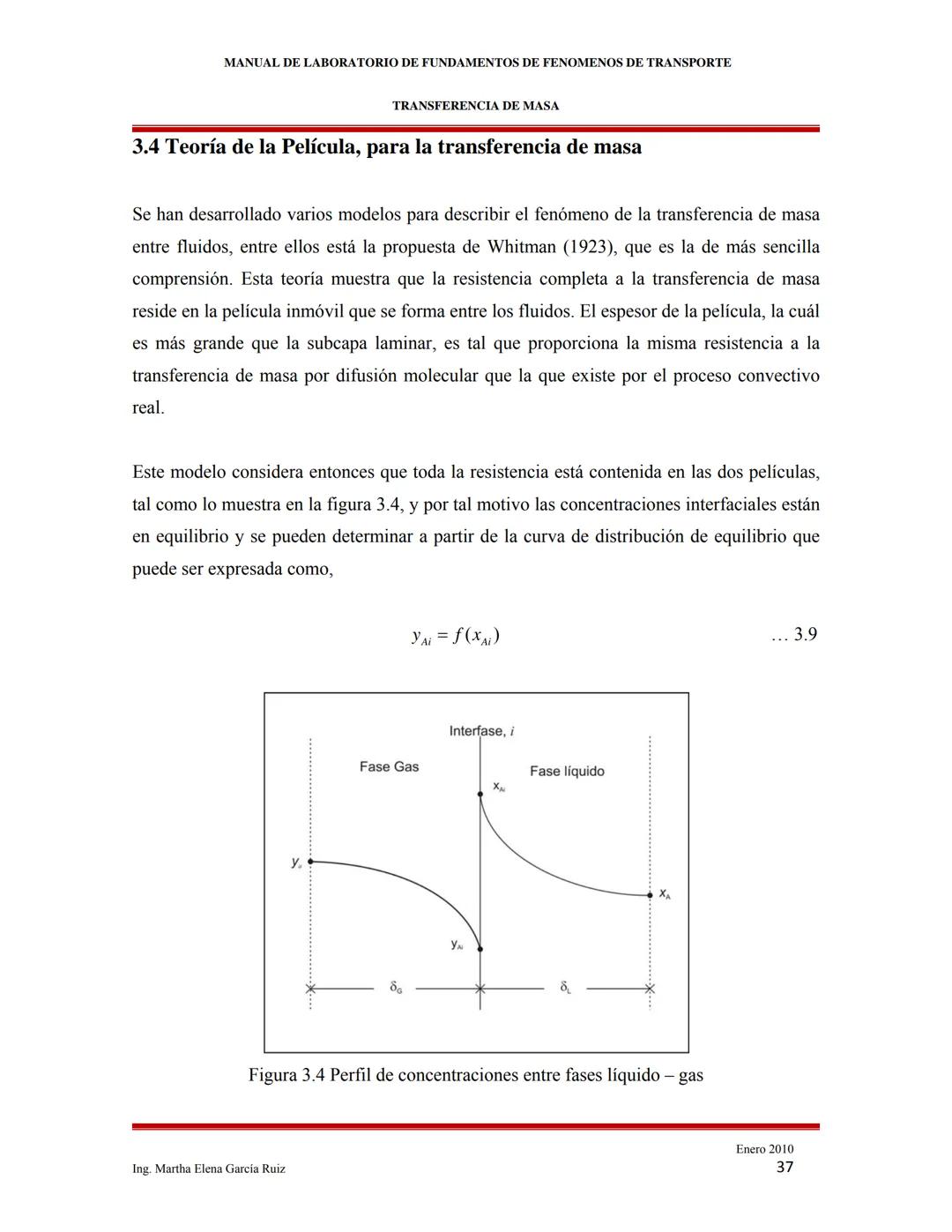

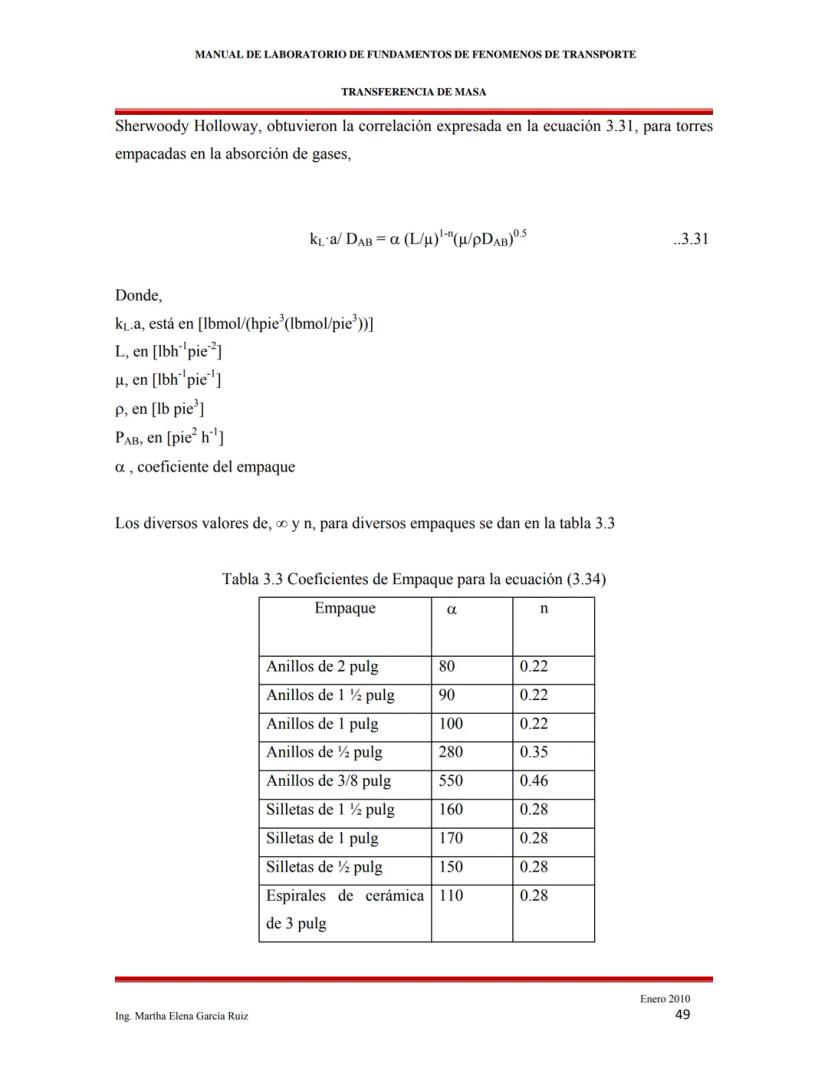

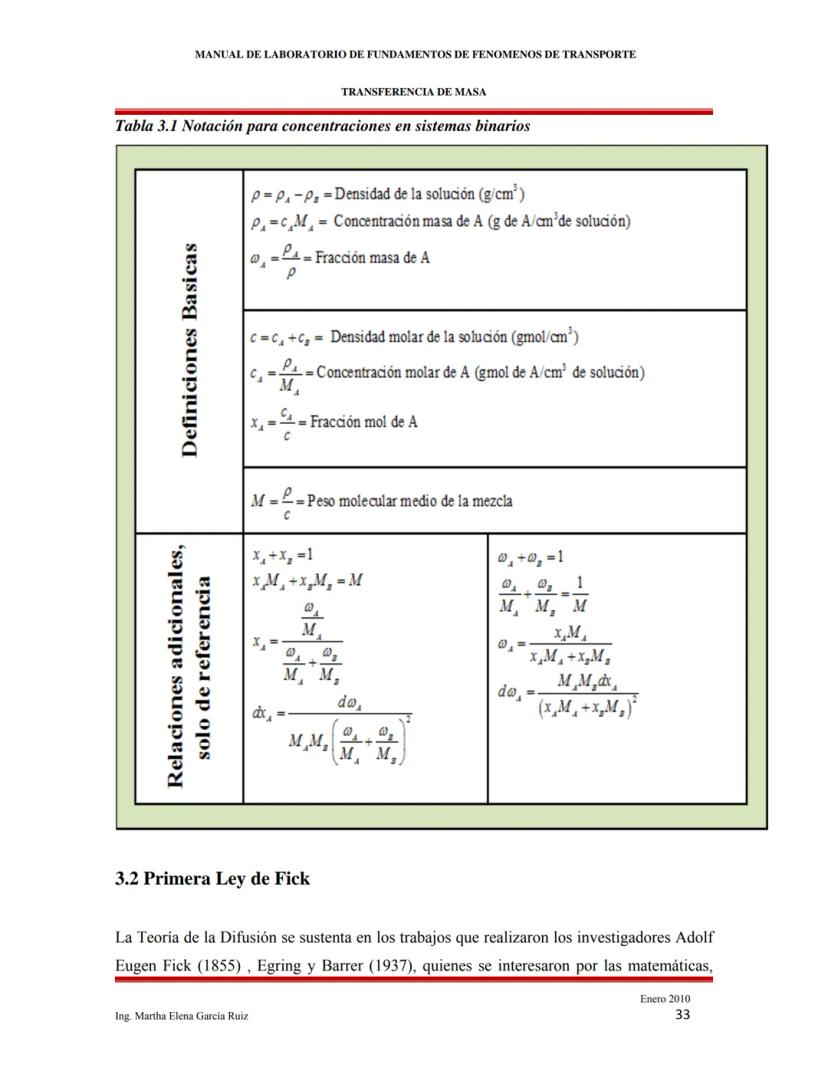

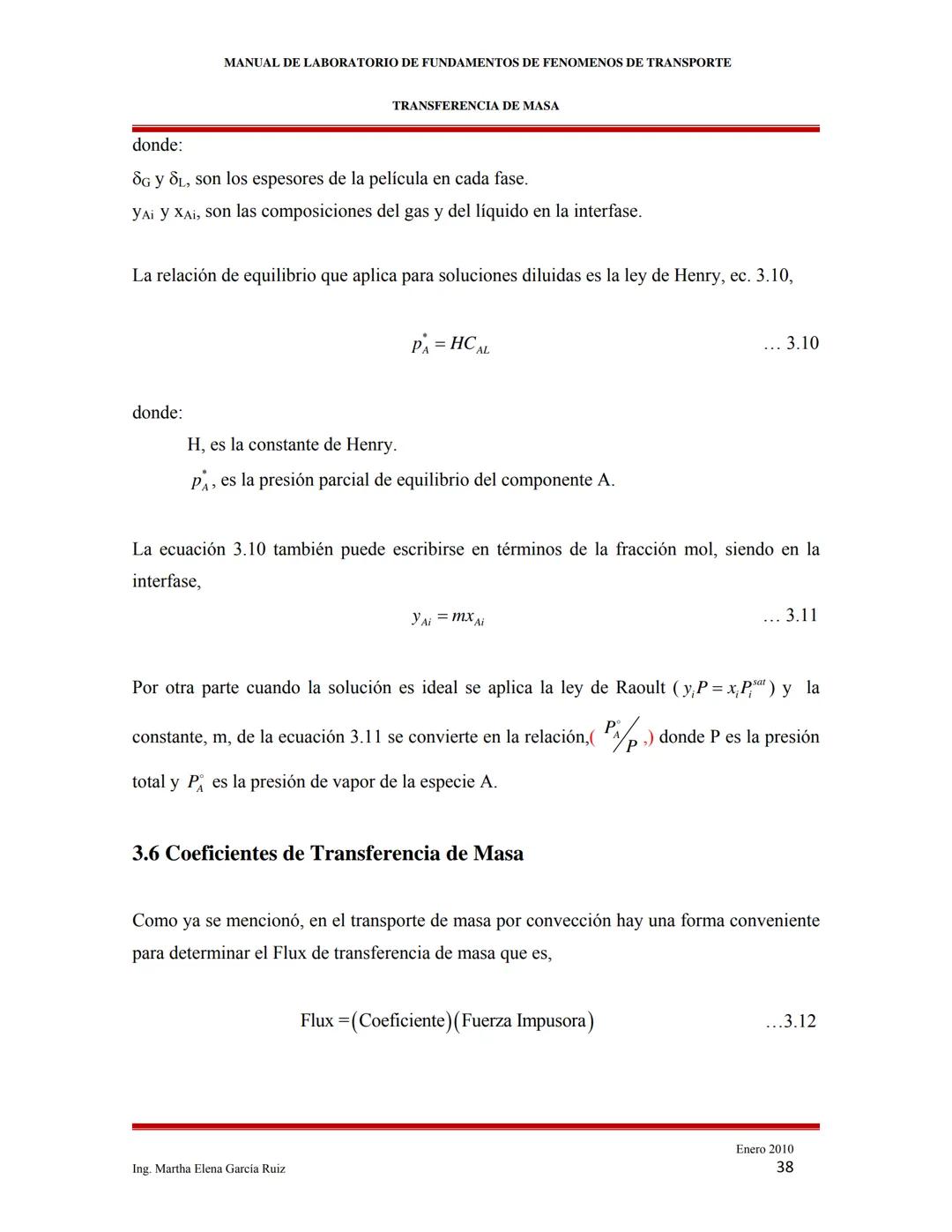

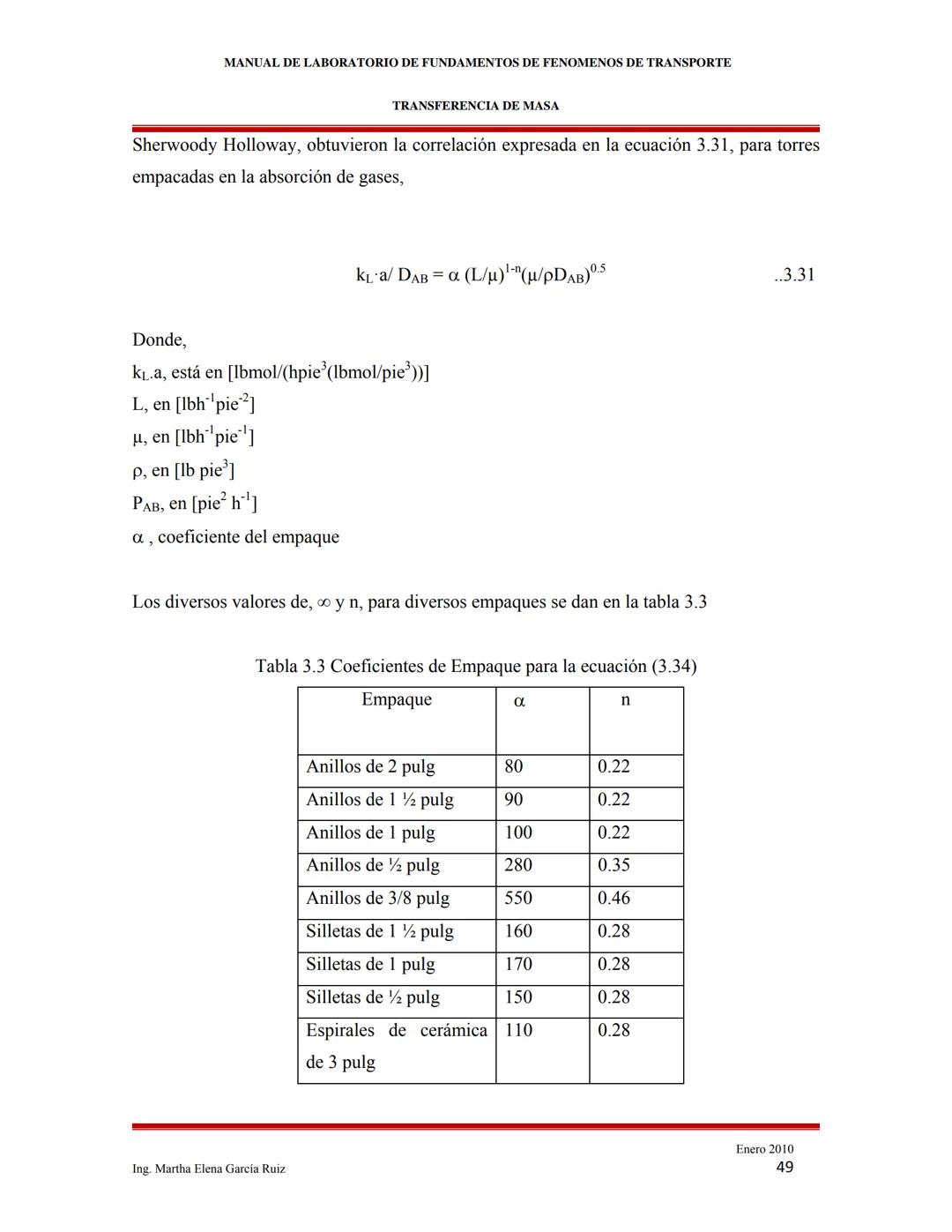

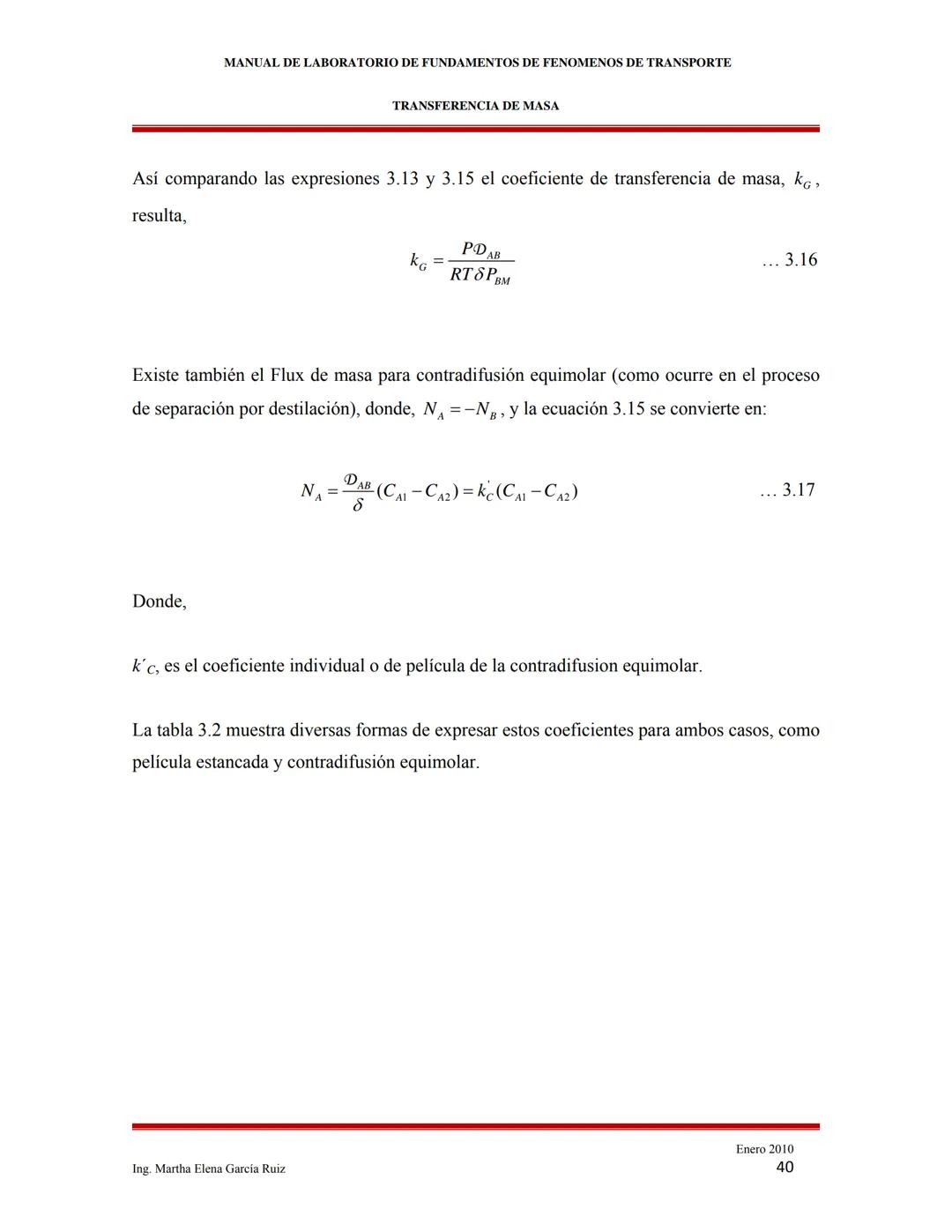

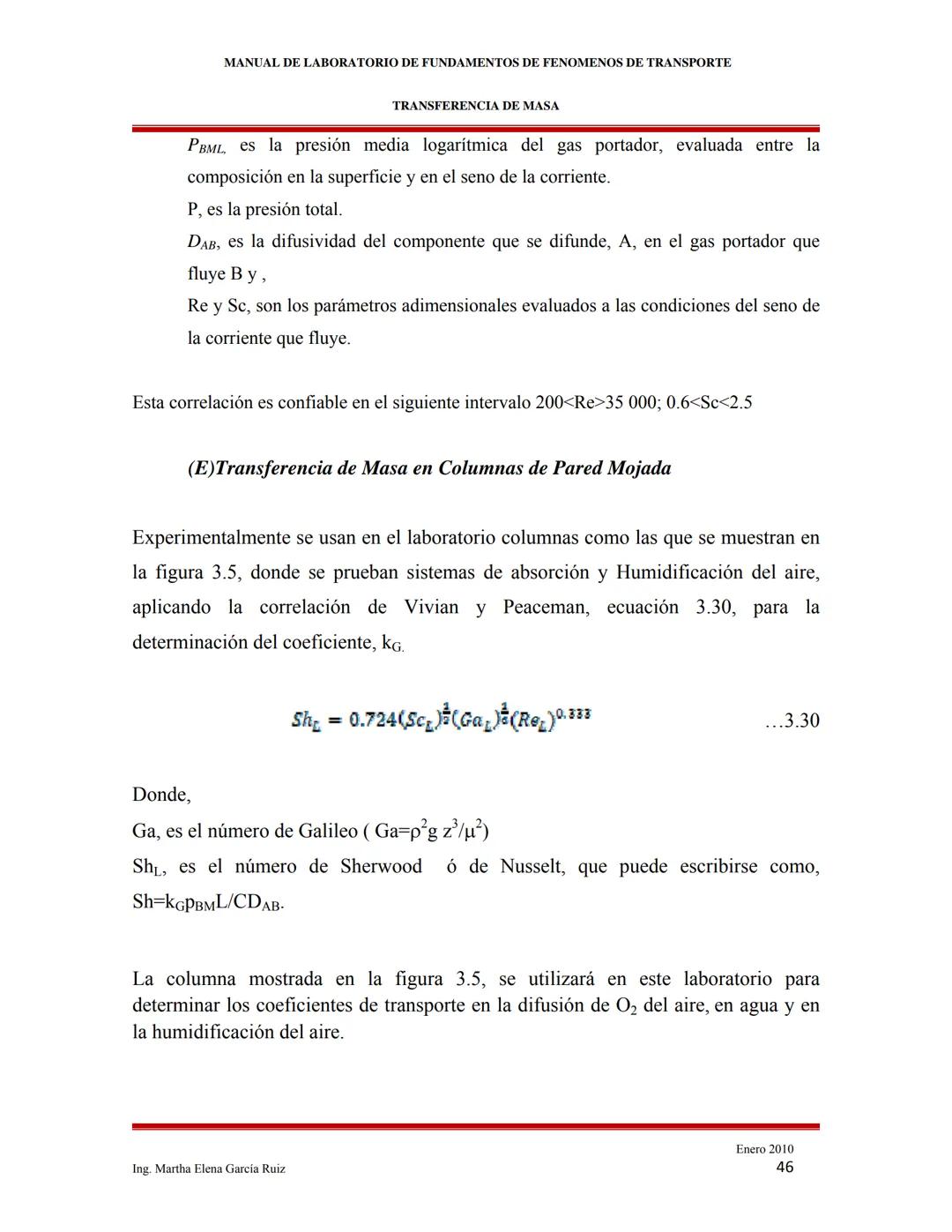

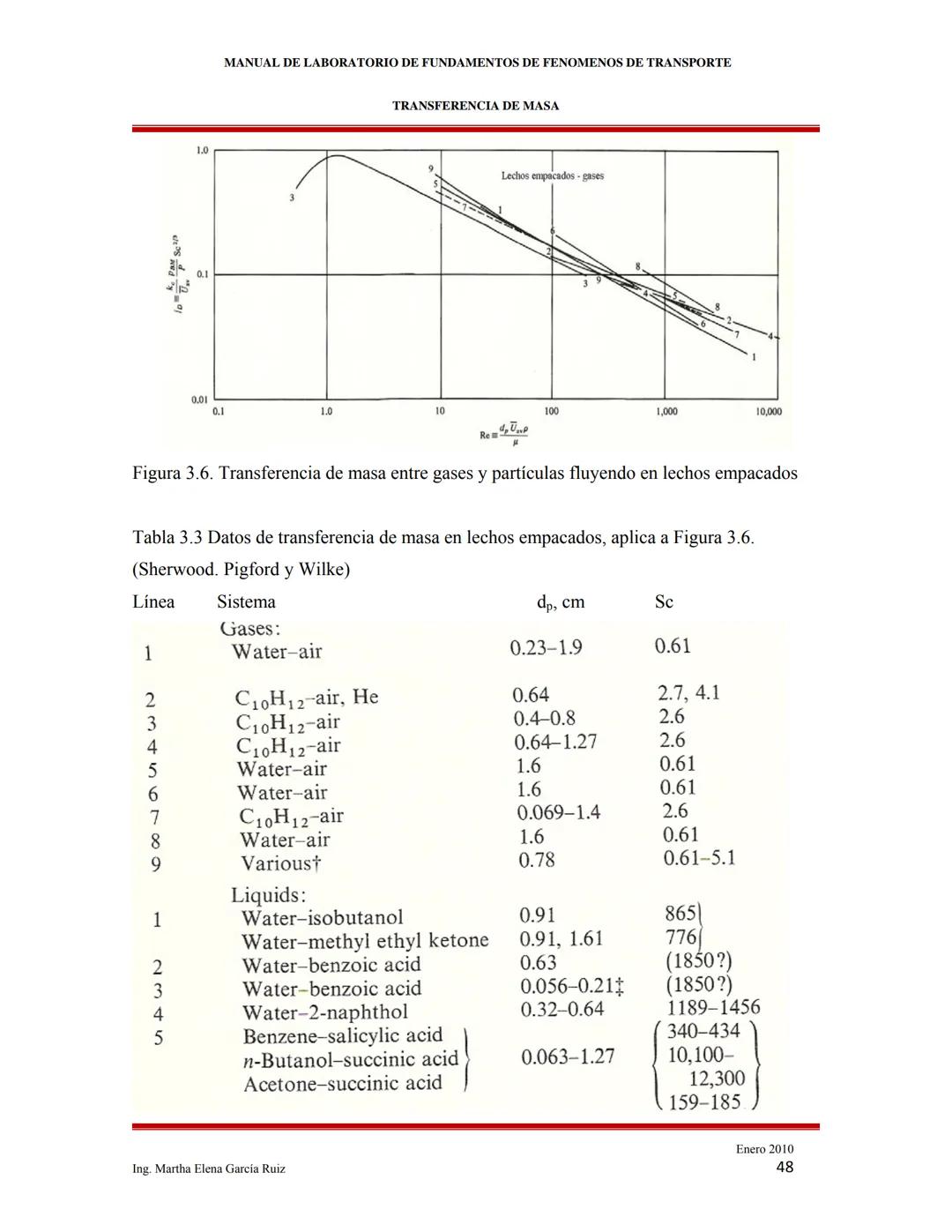

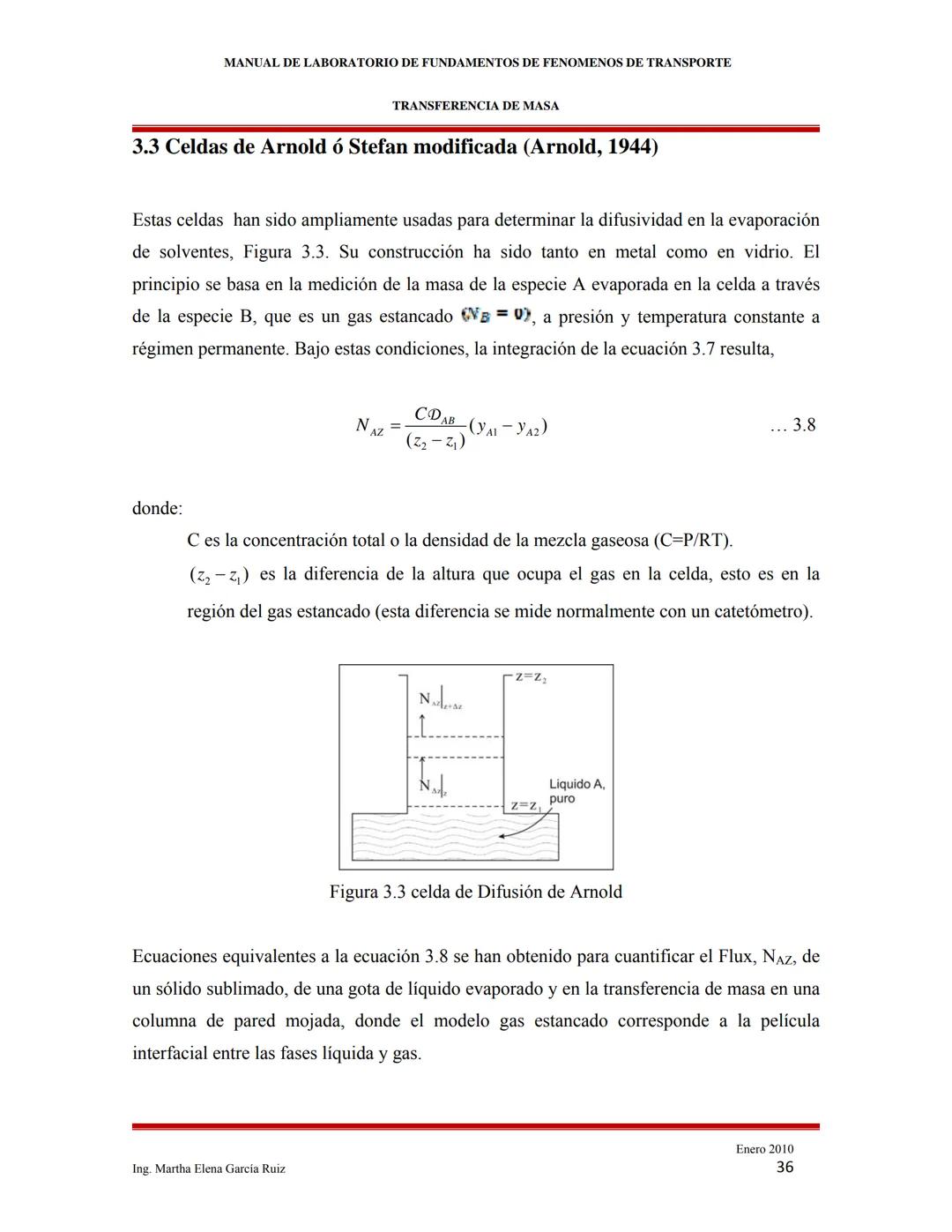

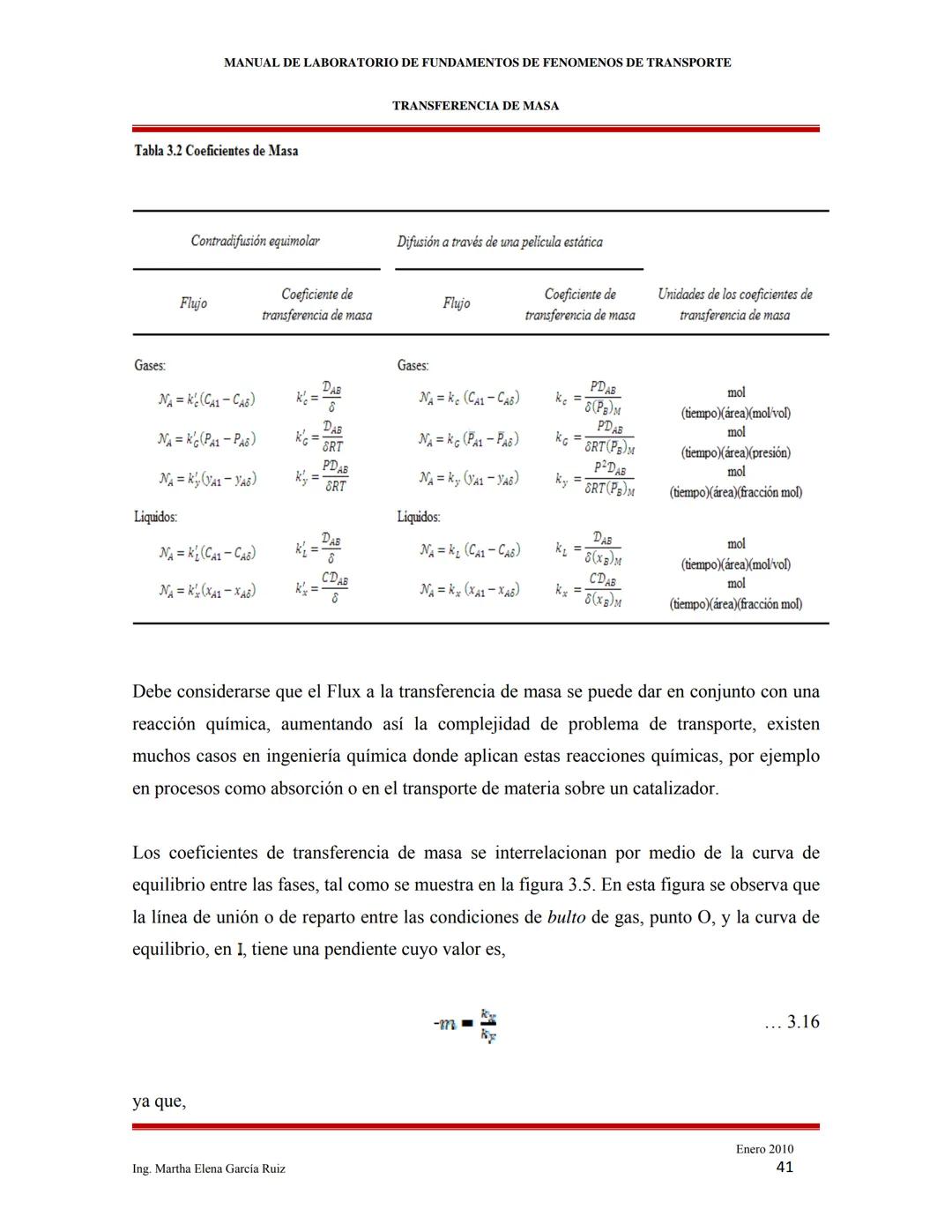

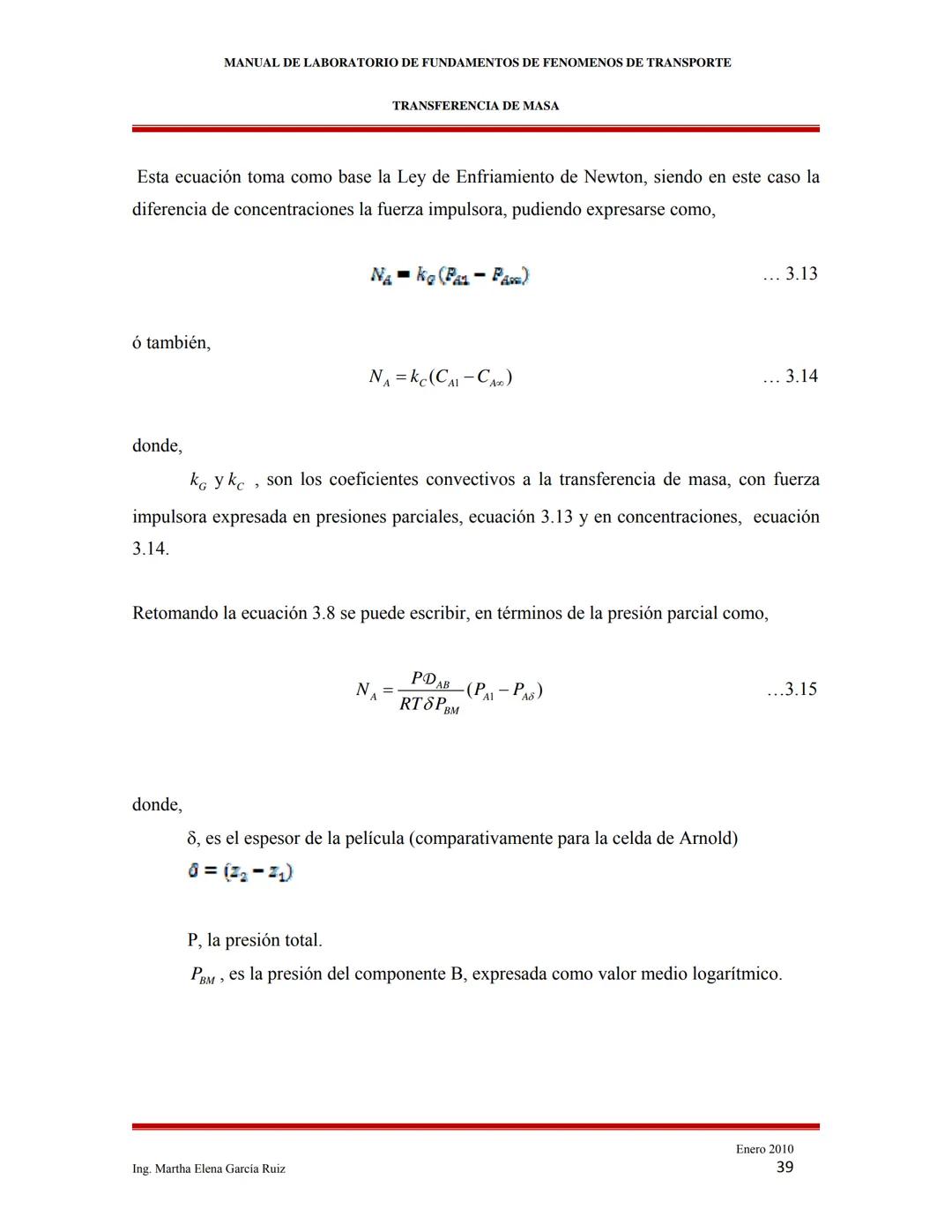

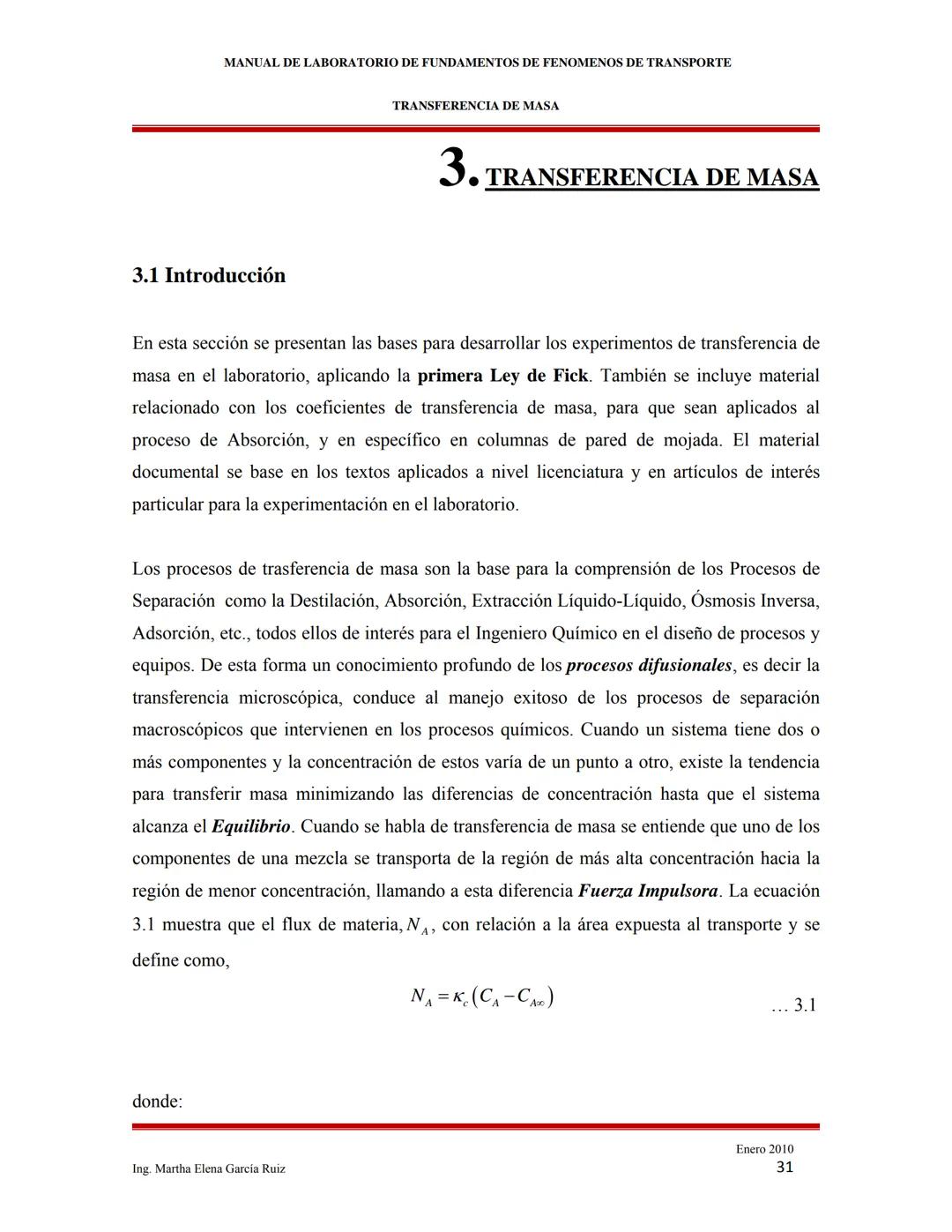

La tercera sección se enfoca en transferencia de masa, donde dominarás la Primera Ley de Fick y entenderás cómo funcionan las celdas de difusión y los coeficientes de transferencia.

💡 Consejo de estudio: Cada módulo incluye teoría y práctica, así que prepárate para aplicar lo que aprendas.

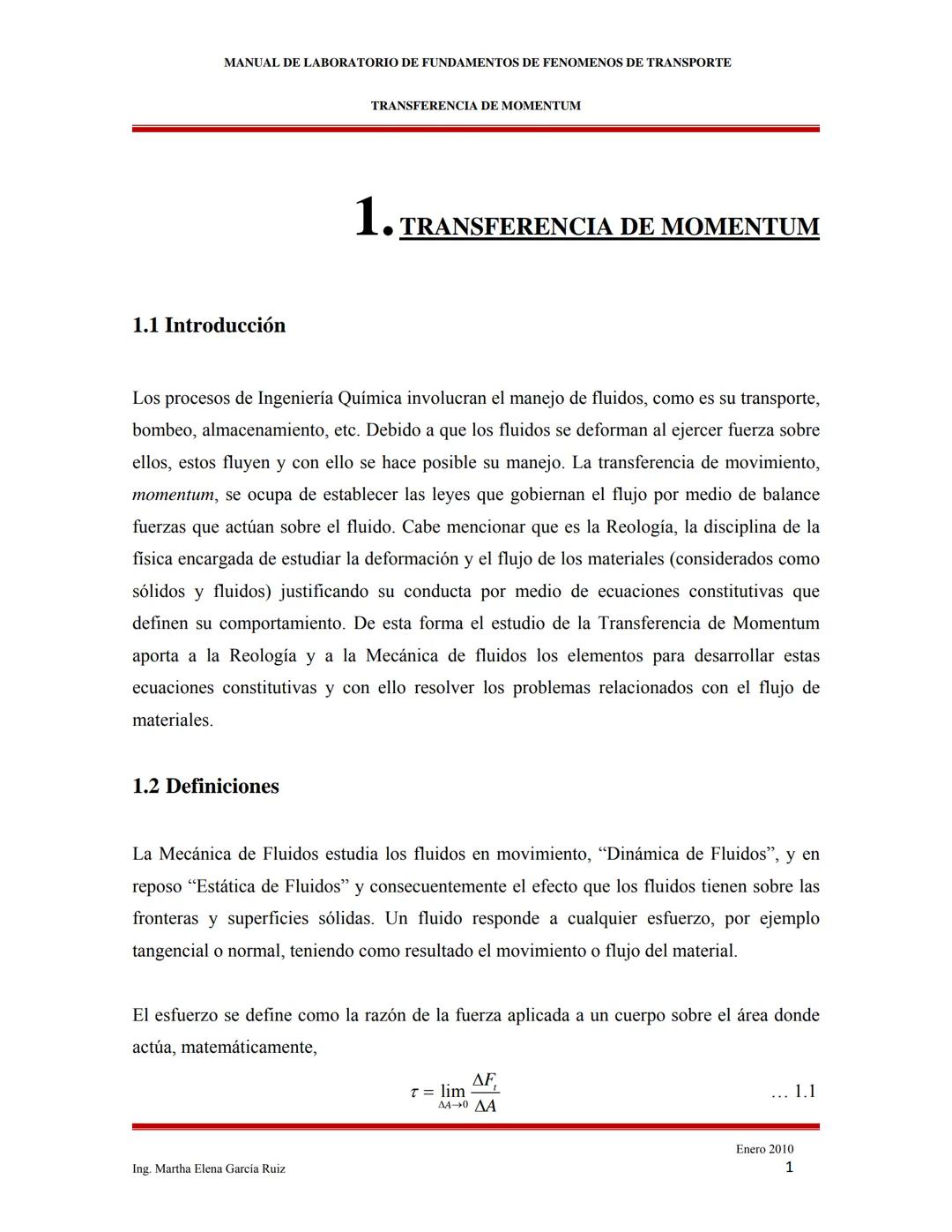

Introducción a la Transferencia de Momentum

La transferencia de momentum es clave para manejar fluidos en procesos industriales como bombeo, transporte y almacenamiento. Los fluidos se deforman cuando les aplicas fuerza, y esa es precisamente la razón por la cual pueden fluir.

La reología es la ciencia que estudia cómo se deforman y fluyen los materiales. Esta disciplina trabaja de la mano con la mecánica de fluidos para resolver problemas reales de ingeniería.

El esfuerzo se define matemáticamente como τ = lim(ΔA→0) ΔF/ΔA, donde relacionamos la fuerza aplicada con el área donde actúa. Este concepto es fundamental para entender cómo los fluidos responden a las fuerzas externas.

💡 Recuerda: Un fluido responde a cualquier esfuerzo (tangencial o normal) moviéndose o fluyendo.

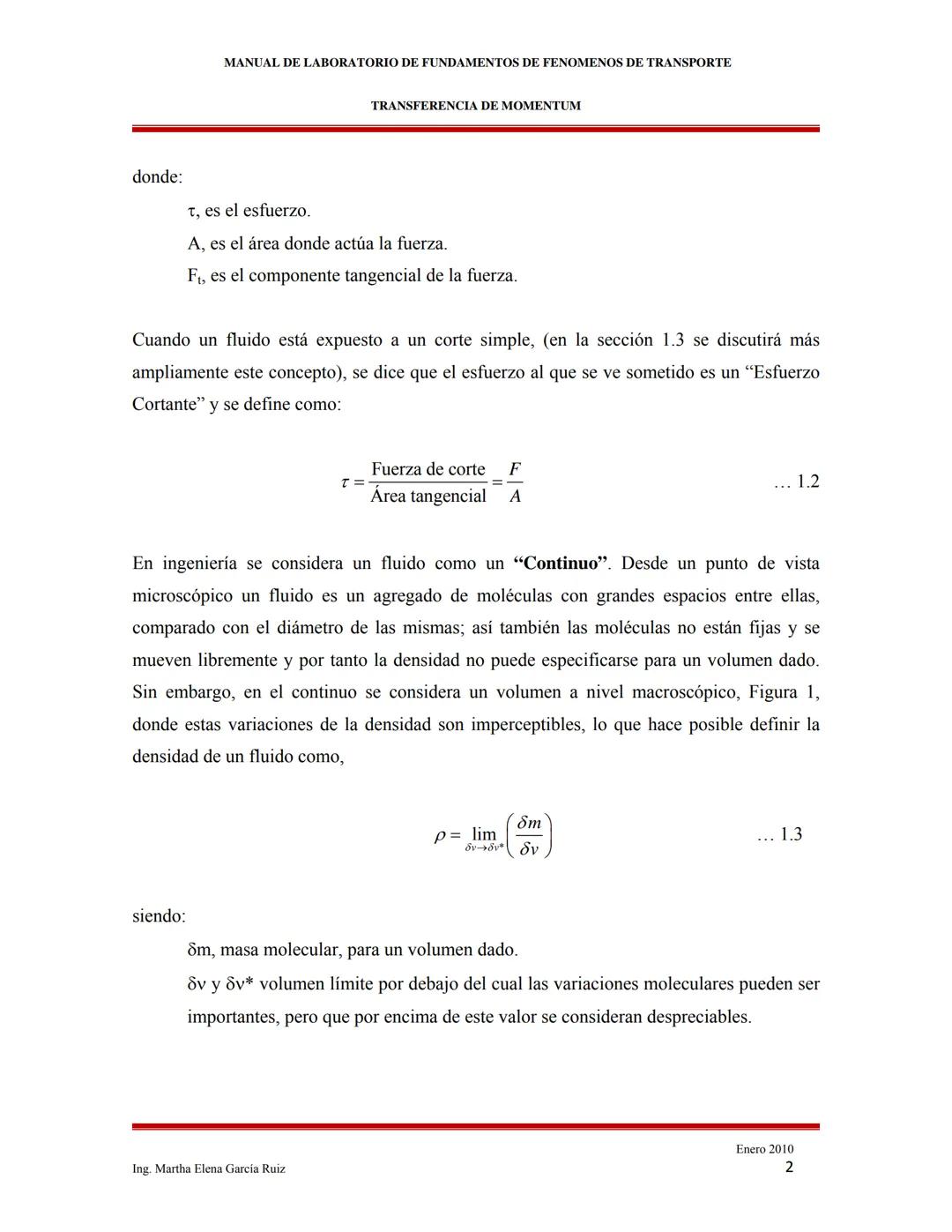

Conceptos Fundamentales de Esfuerzos

El esfuerzo cortante es crucial cuando un fluido experimenta corte simple. Se calcula como τ = F/A, donde F es la fuerza de corte y A el área tangencial donde actúa.

En ingeniería tratamos los fluidos como un continuo. Aunque microscópicamente son moléculas con espacios entre ellas, macroscópicamente podemos definir propiedades como la densidad usando ρ = lim(δV→δV*) δm/δV.

El volumen límite δV* es aproximadamente 10⁻⁹ mm³ para líquidos y gases a presión atmosférica. Por debajo de este valor, las variaciones moleculares se vuelven importantes.

💡 Dato técnico: El concepto de continuo simplifica enormemente los cálculos de ingeniería sin perder precisión.

Densidad y Leyes Fundamentales

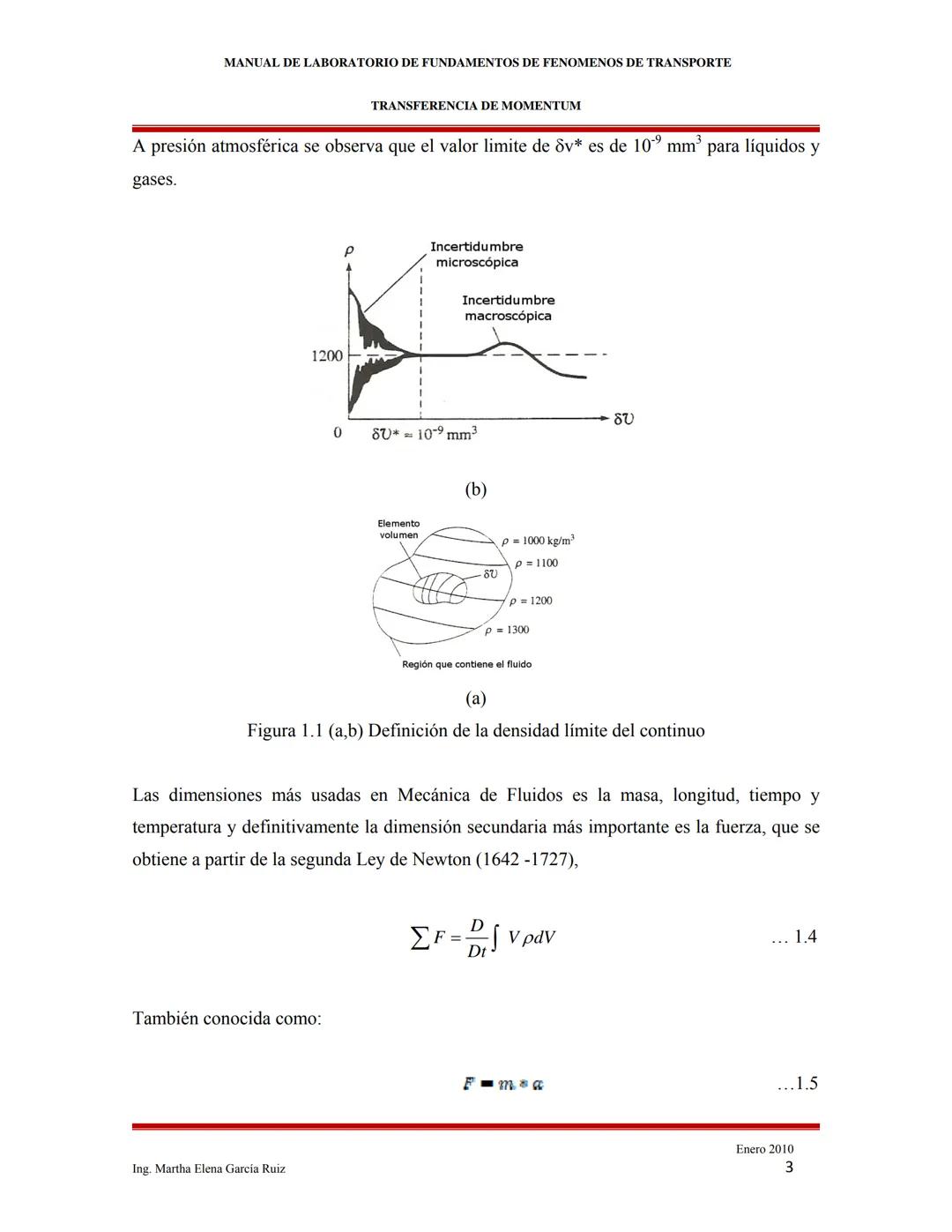

La densidad límite del continuo se ilustra perfectamente en el gráfico mostrado, donde vemos que existe un volumen mínimo (δV* = 10⁻⁹ mm³) por debajo del cual las fluctuaciones microscópicas afectan las mediciones.

La Segunda Ley de Newton es fundamental en mecánica de fluidos: ΣF⃗ = (D/Dt)∫ρv⃗dV, que simplificada nos da F⃗ = ma⃗. Esta ley gobierna todos los balances de momentum en sistemas de flujo.

Las dimensiones básicas en mecánica de fluidos son masa, longitud, tiempo y temperatura. La fuerza, siendo una dimensión secundaria, se deriva directamente de la Segunda Ley de Newton.

💡 Unidades importantes: Newton (N), kilogramo-fuerza (kgf) y libra-fuerza (lbf) son las unidades de fuerza más utilizadas.

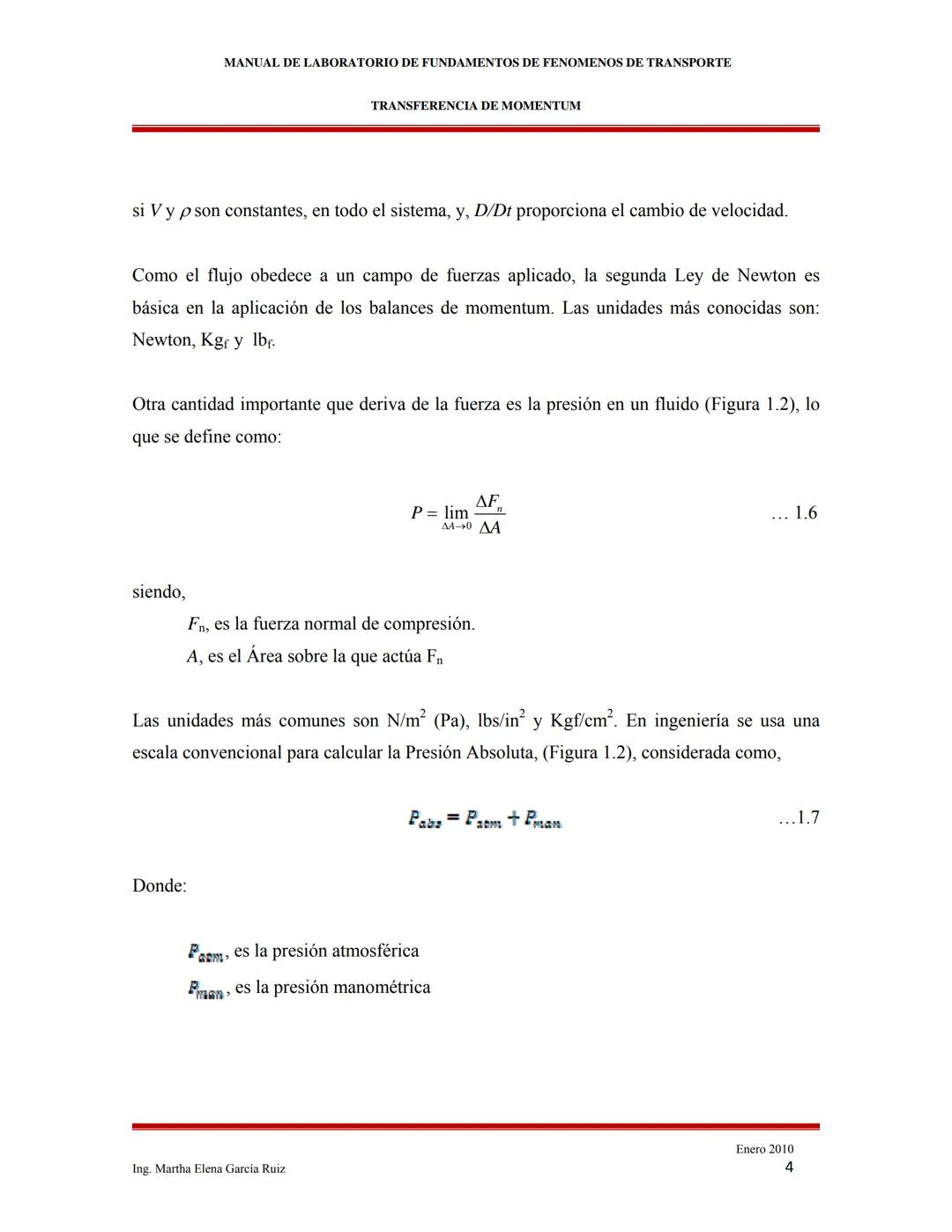

Presión en Fluidos

La presión se define como P = lim(ΔA→0) ΔFn/ΔA, donde Fn es la fuerza normal de compresión. Las unidades más comunes son N/m² (Pascal), lbs/in² y kgf/cm².

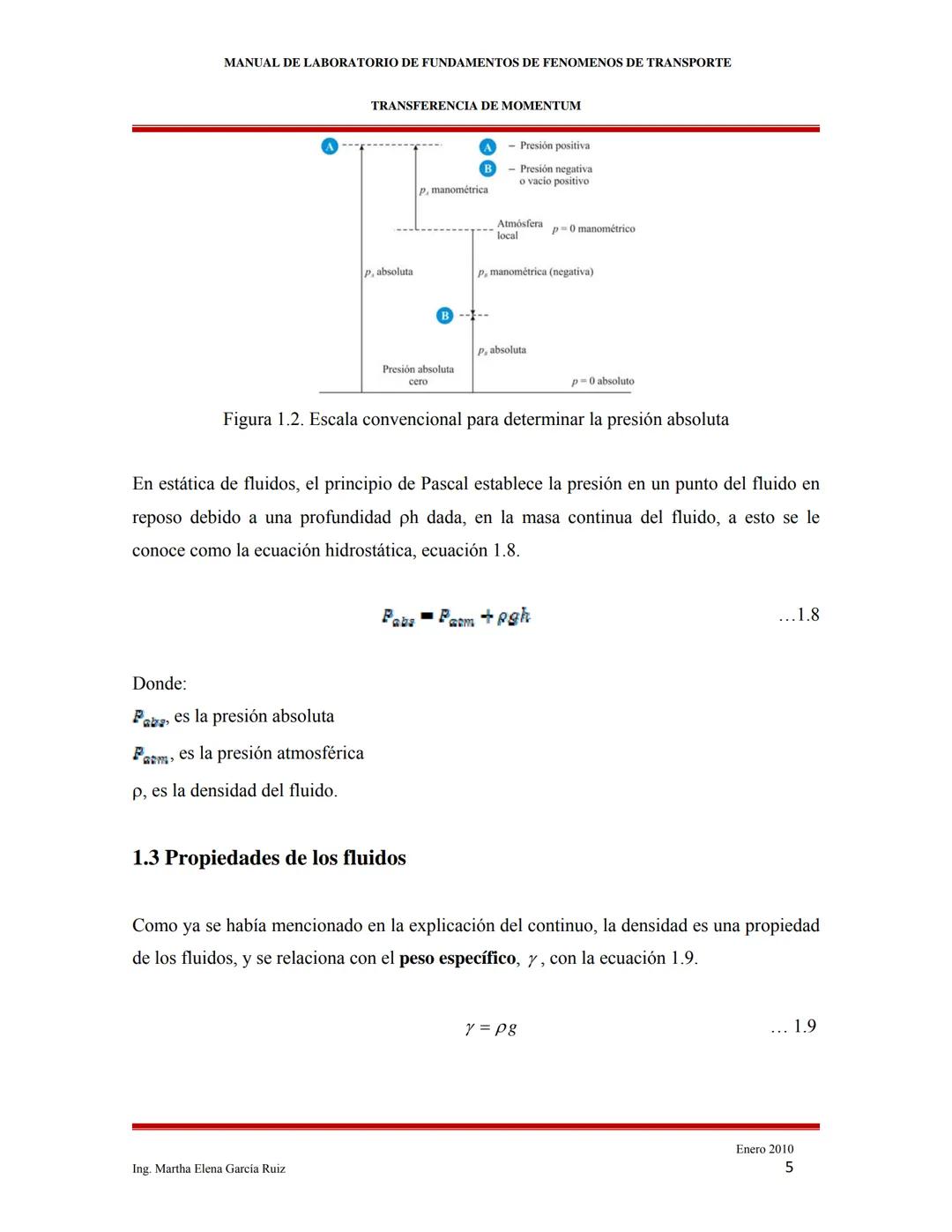

En ingeniería usamos la presión absoluta: Pabs = Patm + Pman, donde Patm es la presión atmosférica y Pman es la presión manométrica. Esta escala convencional facilita los cálculos prácticos.

La ecuación es especialmente útil cuando trabajas con sistemas presurizados o al vacío, ya que te permite convertir fácilmente entre diferentes escalas de presión.

💡 Tip práctico: Siempre verifica si estás trabajando con presión absoluta o manométrica para evitar errores en tus cálculos.

Estática de Fluidos y Propiedades Básicas

El principio de Pascal nos da la ecuación hidrostática: Pabs = Patm + ρgh. Esta ecuación es fundamental para calcular presiones a diferentes profundidades en fluidos estáticos.

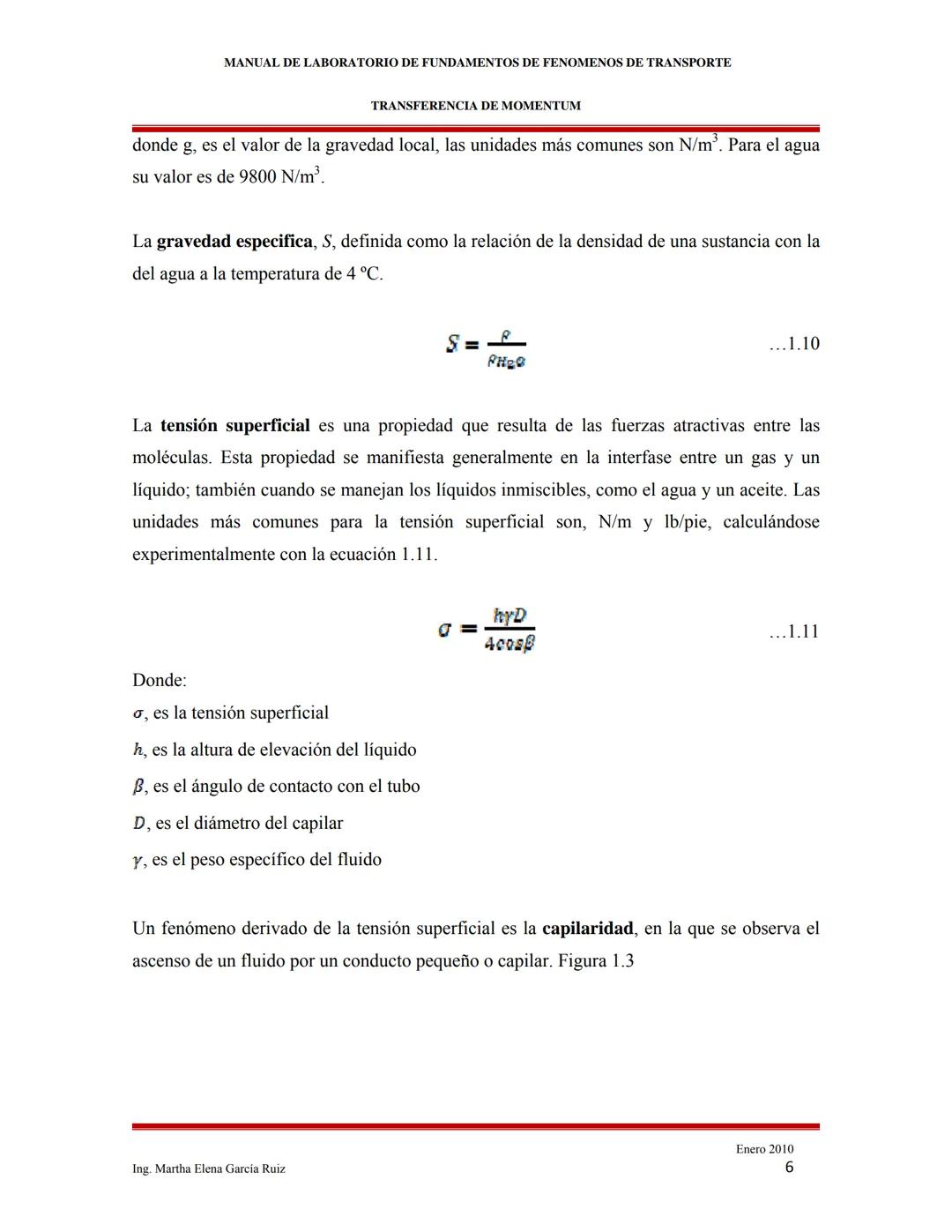

La densidad se relaciona con el peso específico mediante γ = ρg, donde g es la gravedad local. Para el agua, el peso específico es 9800 N/m³, un valor que debes memorizar.

La gravedad específica S = ρ/ρH2O compara la densidad de cualquier sustancia con la del agua a 4°C. Esta propiedad adimensional es muy útil para caracterizar fluidos.

💡 Aplicación práctica: La ecuación hidrostática se usa para diseñar tanques, presas y sistemas de tuberías.

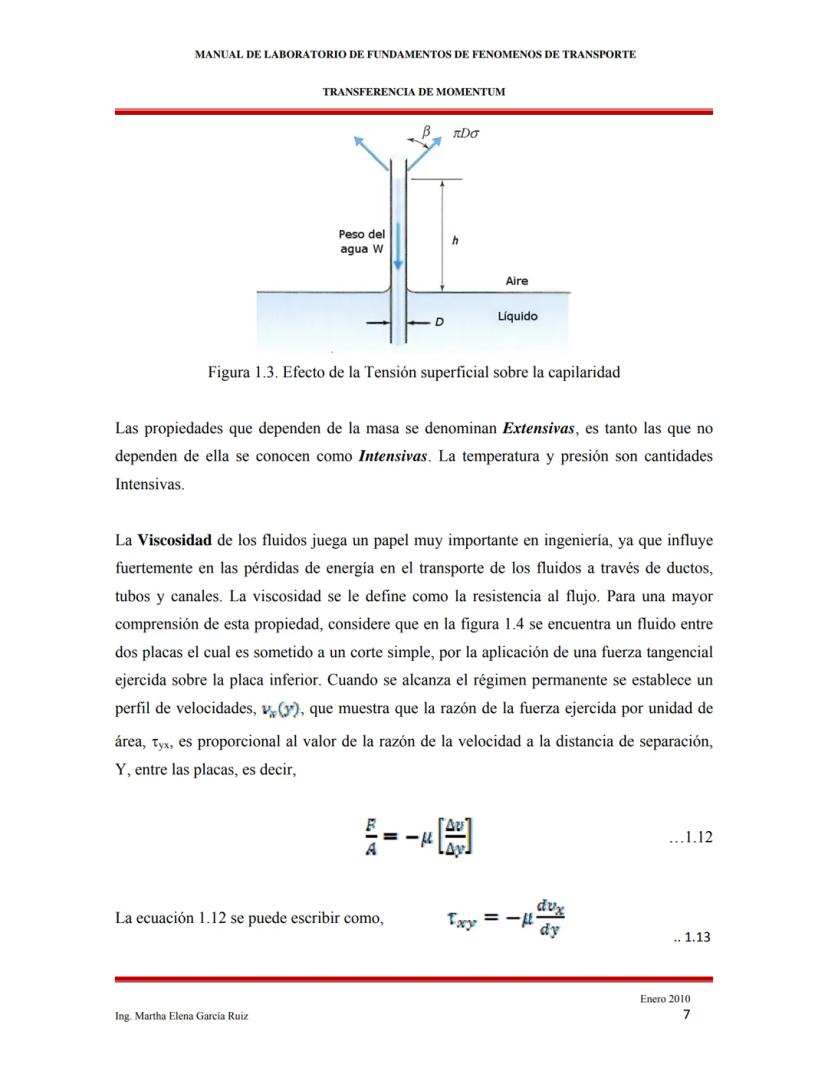

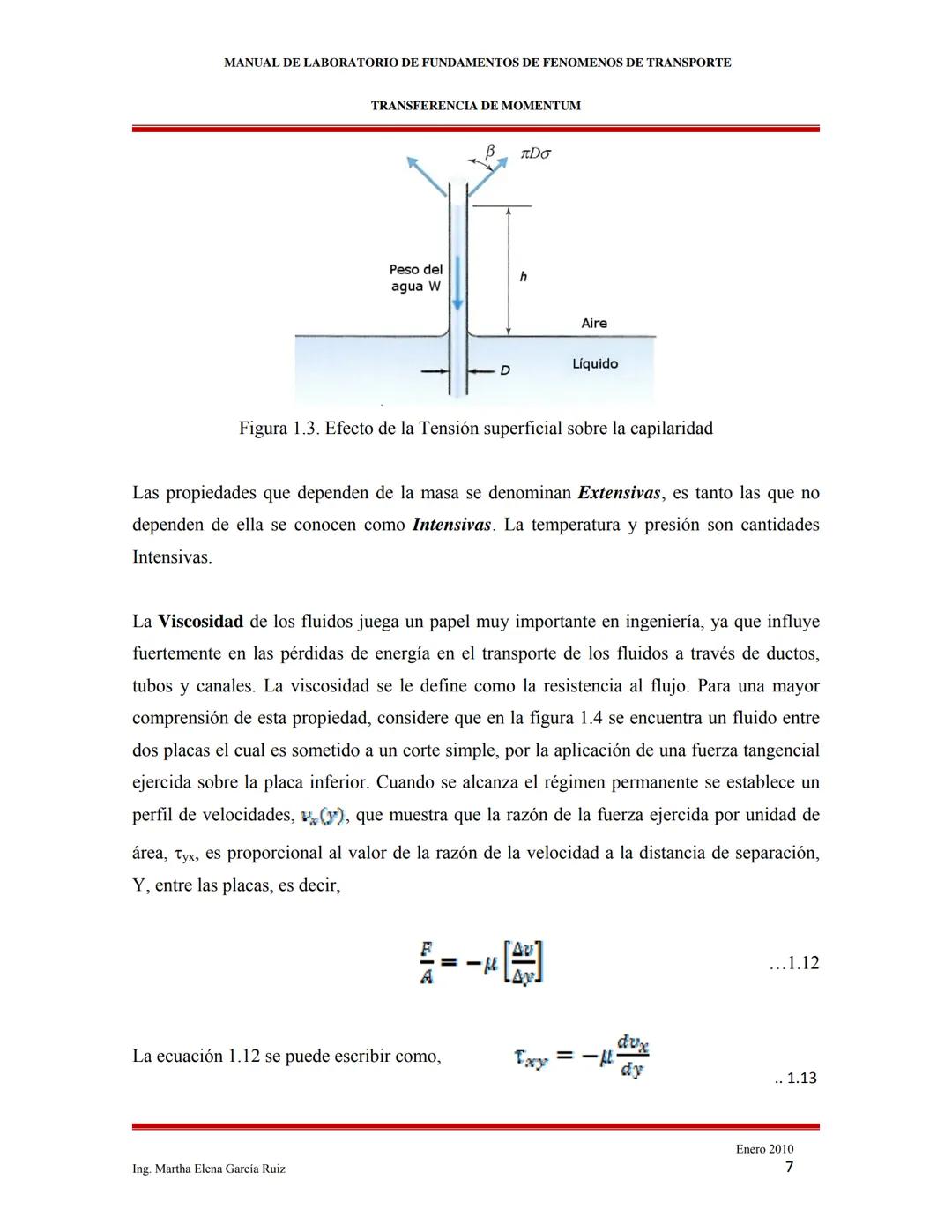

Tensión Superficial y Capilaridad

La tensión superficial resulta de fuerzas atractivas entre moléculas y se manifiesta en interfaces gas-líquido o entre líquidos inmiscibles. Se calcula con σ = hyD/(4cosβ), donde h es la altura de elevación del líquido.

Las unidades comunes son N/m y lb/pie. Esta propiedad explica fenómenos cotidianos como por qué las gotas de agua son esféricas o cómo algunos insectos caminan sobre el agua.

La capilaridad es un fenómeno derivado donde los líquidos ascienden por tubos pequeños. El ángulo de contacto β determina si el líquido "moja" la superficie del tubo.

💡 Observación práctica: La capilaridad es crucial en el diseño de sistemas de drenaje y en aplicaciones biomédicas.

Viscosidad de los Fluidos

La viscosidad es la resistencia al flujo y juega un papel crucial en las pérdidas de energía durante el transporte de fluidos. Imagina un fluido entre dos placas sometido a corte simple.

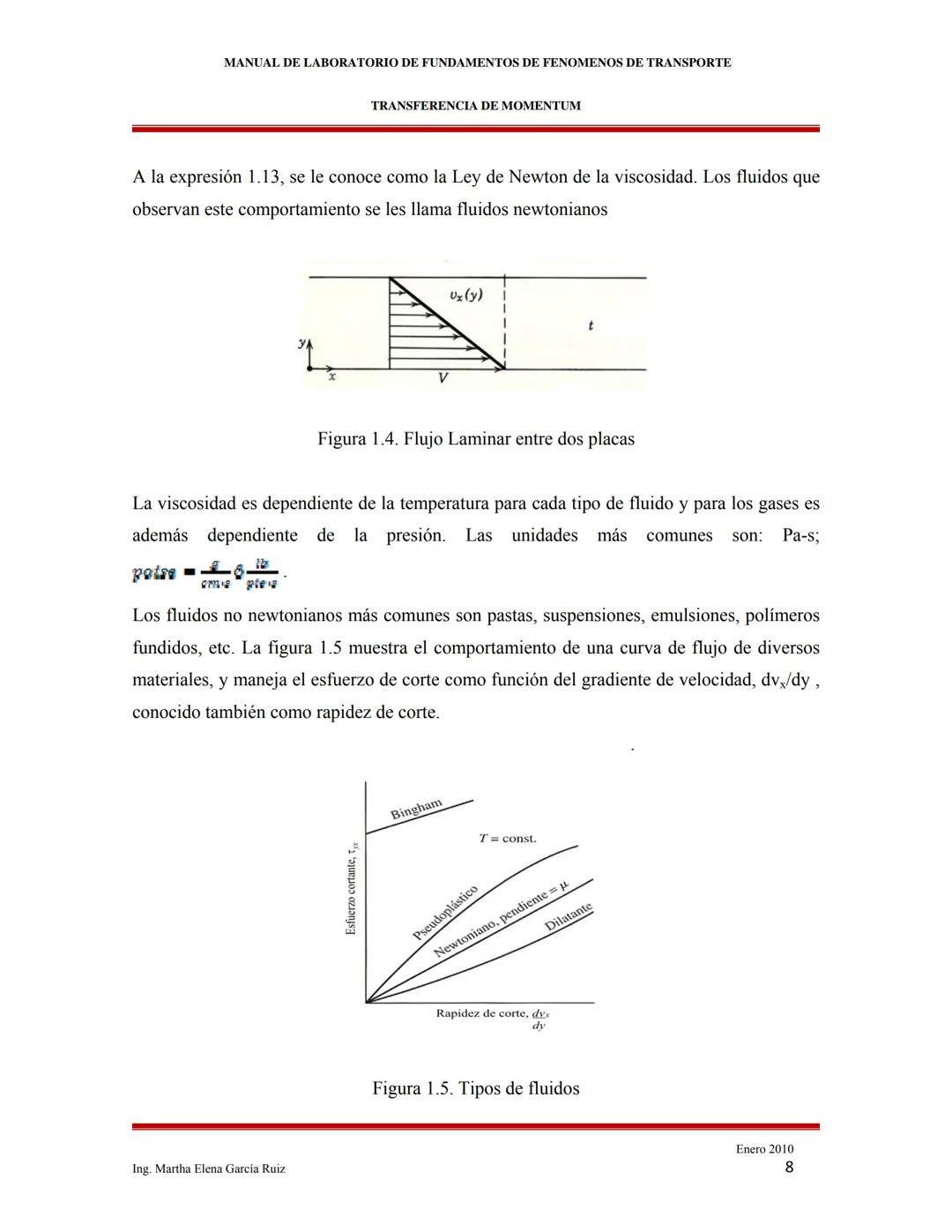

La Ley de Newton de la viscosidad establece que τxy = -μ(dux/dy), donde τxy es el esfuerzo cortante y μ es la viscosidad. Los fluidos que siguen esta ley se llaman fluidos newtonianos.

El perfil de velocidades se establece cuando alcanzas régimen permanente. La fuerza por unidad de área es proporcional al gradiente de velocidad entre las placas.

💡 Dato importante: La viscosidad depende de la temperatura para todos los fluidos y de la presión para los gases.

Tipos de Fluidos

Los fluidos no newtonianos incluyen pastas, suspensiones, emulsiones y polímeros fundidos. A diferencia de los newtonianos, su viscosidad cambia con la rapidez de corte (dvx/dy).

La curva de flujo muestra diferentes comportamientos: pseudoplásticos (viscosidad disminuye con la rapidez de corte), dilatantes (viscosidad aumenta) y fluidos de Bingham (requieren un esfuerzo mínimo para empezar a fluir).

Los fluidos newtonianos muestran una relación lineal entre esfuerzo cortante y rapidez de corte, con pendiente igual a μ (viscosidad constante).

💡 Ejemplos cotidianos: La pintura es pseudoplástica, la arena mojada es dilatante, y la pasta dental es un fluido de Bingham.
