Mediciones - Conceptos y Aplicaciones

Información del Curso

Esta es la Unidad I: Conceptos Básicos del curso de Mediciones Eléctricas para Ingeniería Biomédica del Tecnológico Nacional de México. El curso está diseñado para estudiantes de tercer semestre y cubre los fundamentos esenciales que necesitarás dominar.

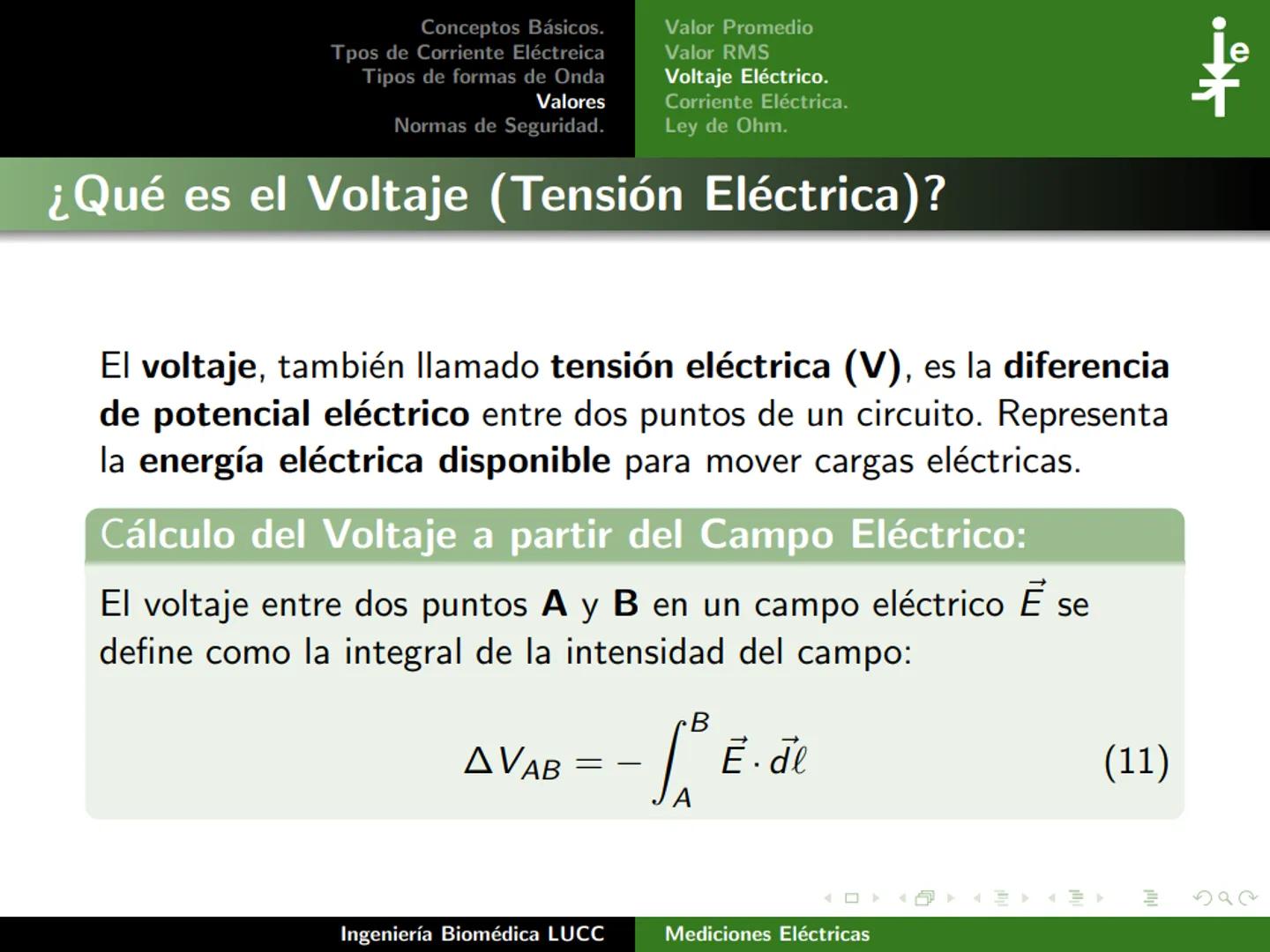

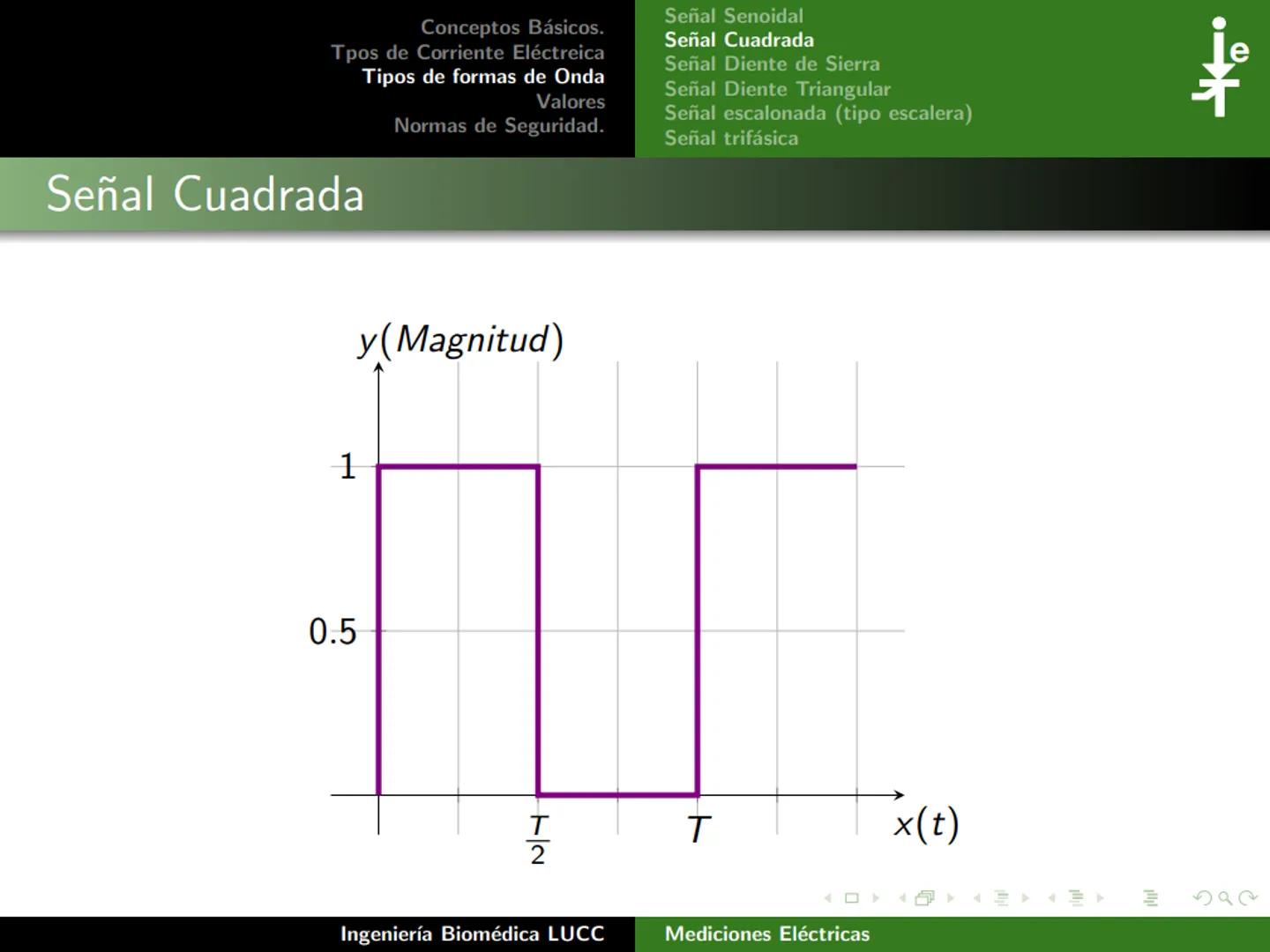

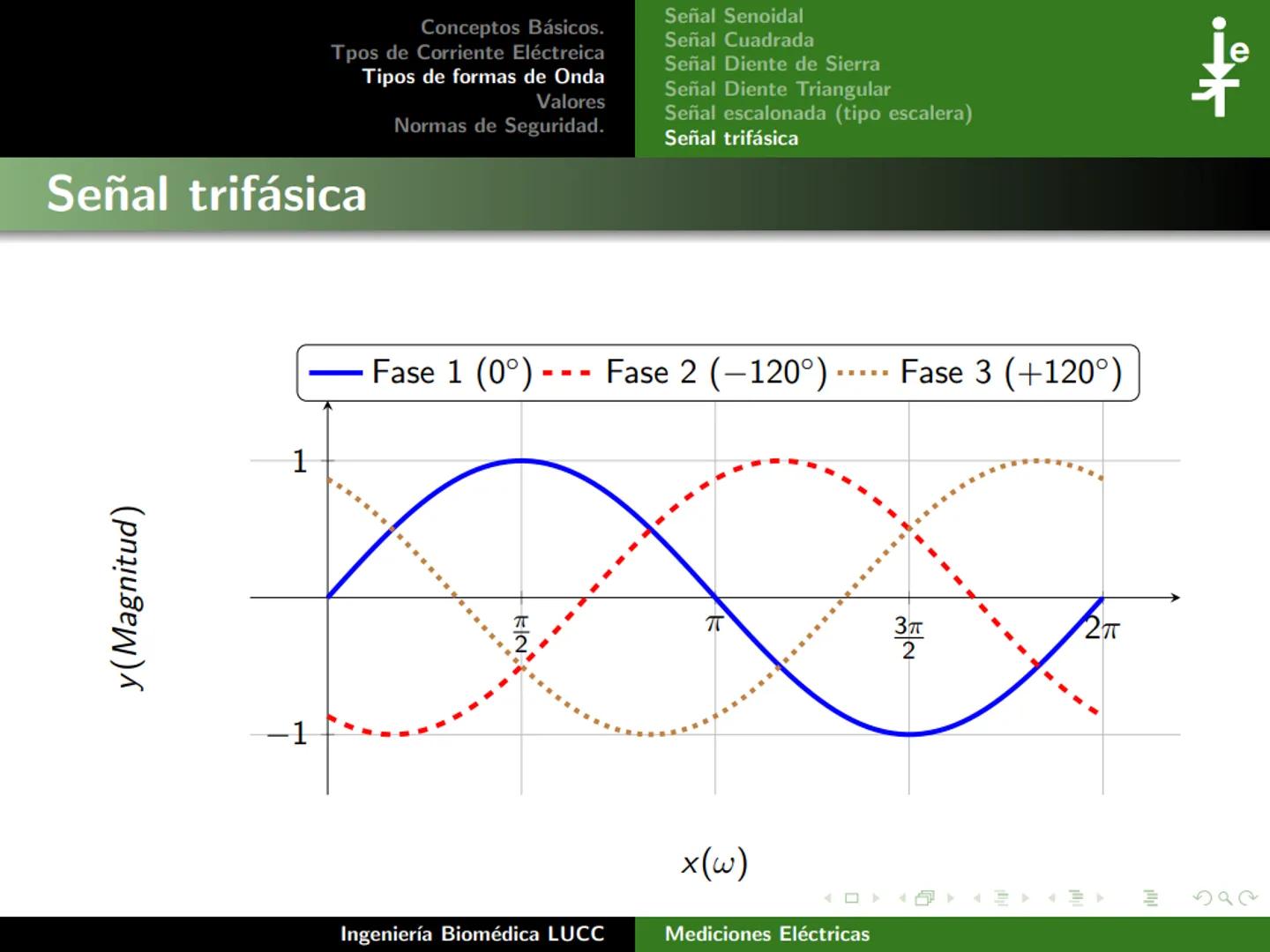

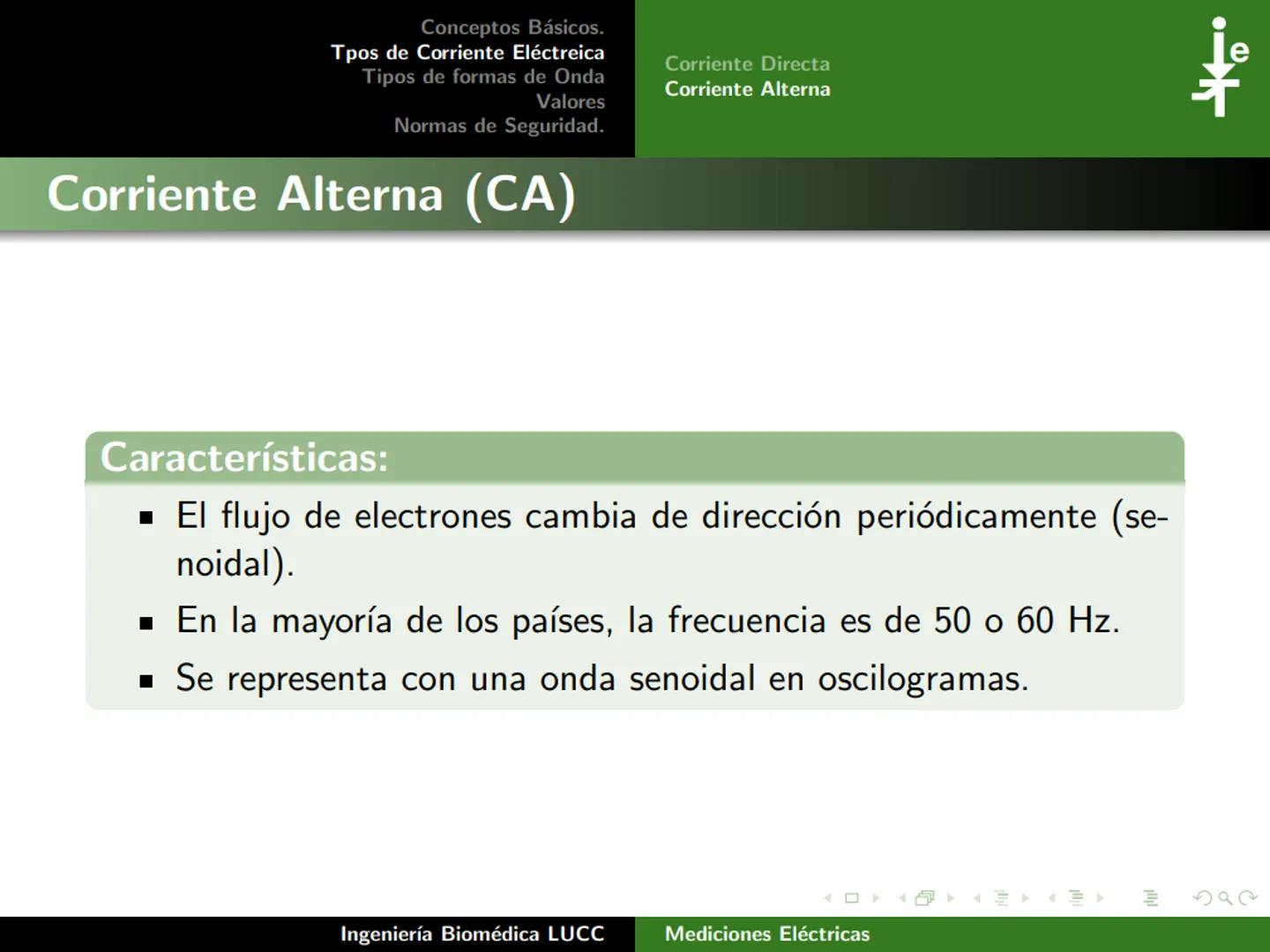

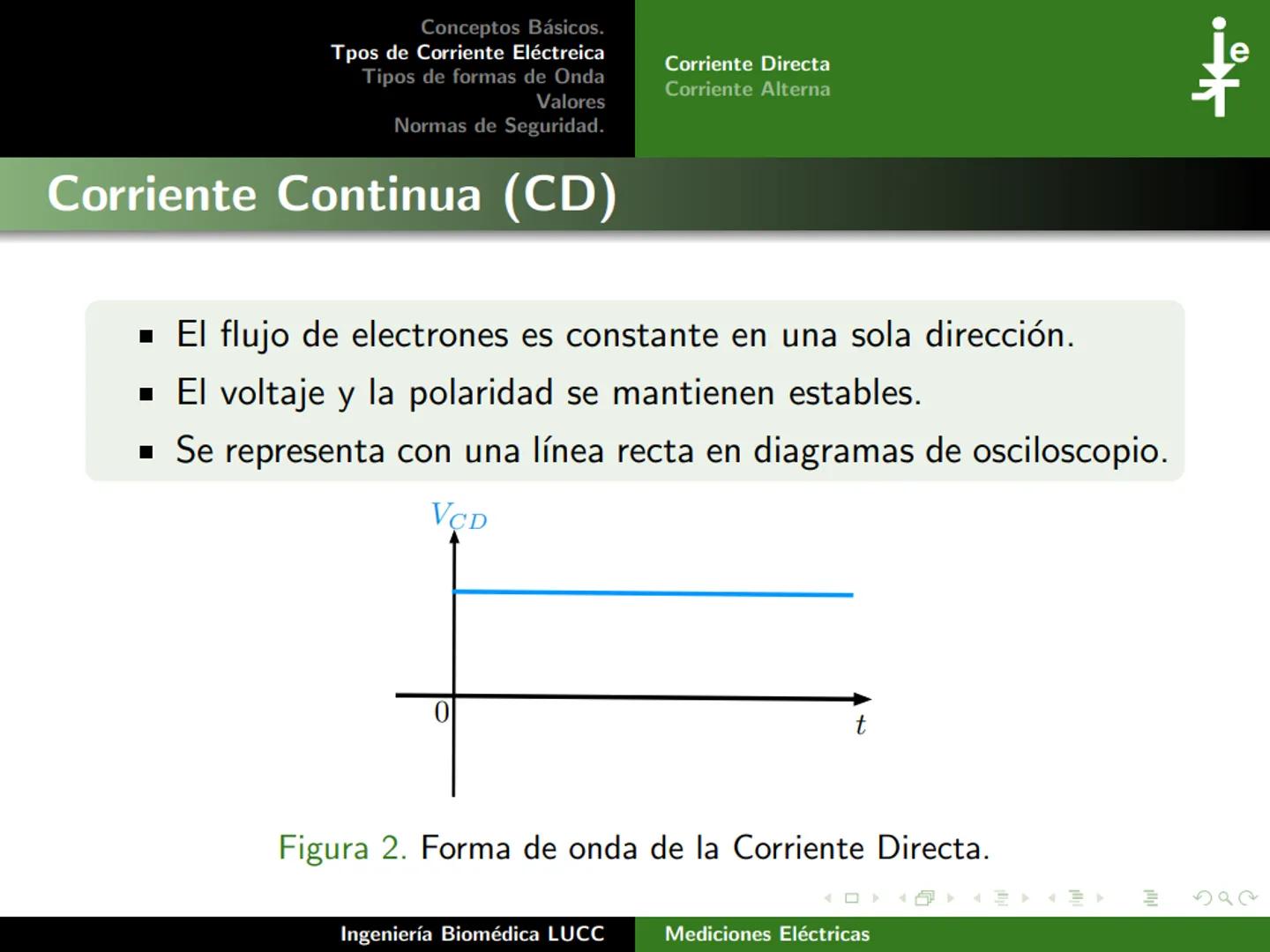

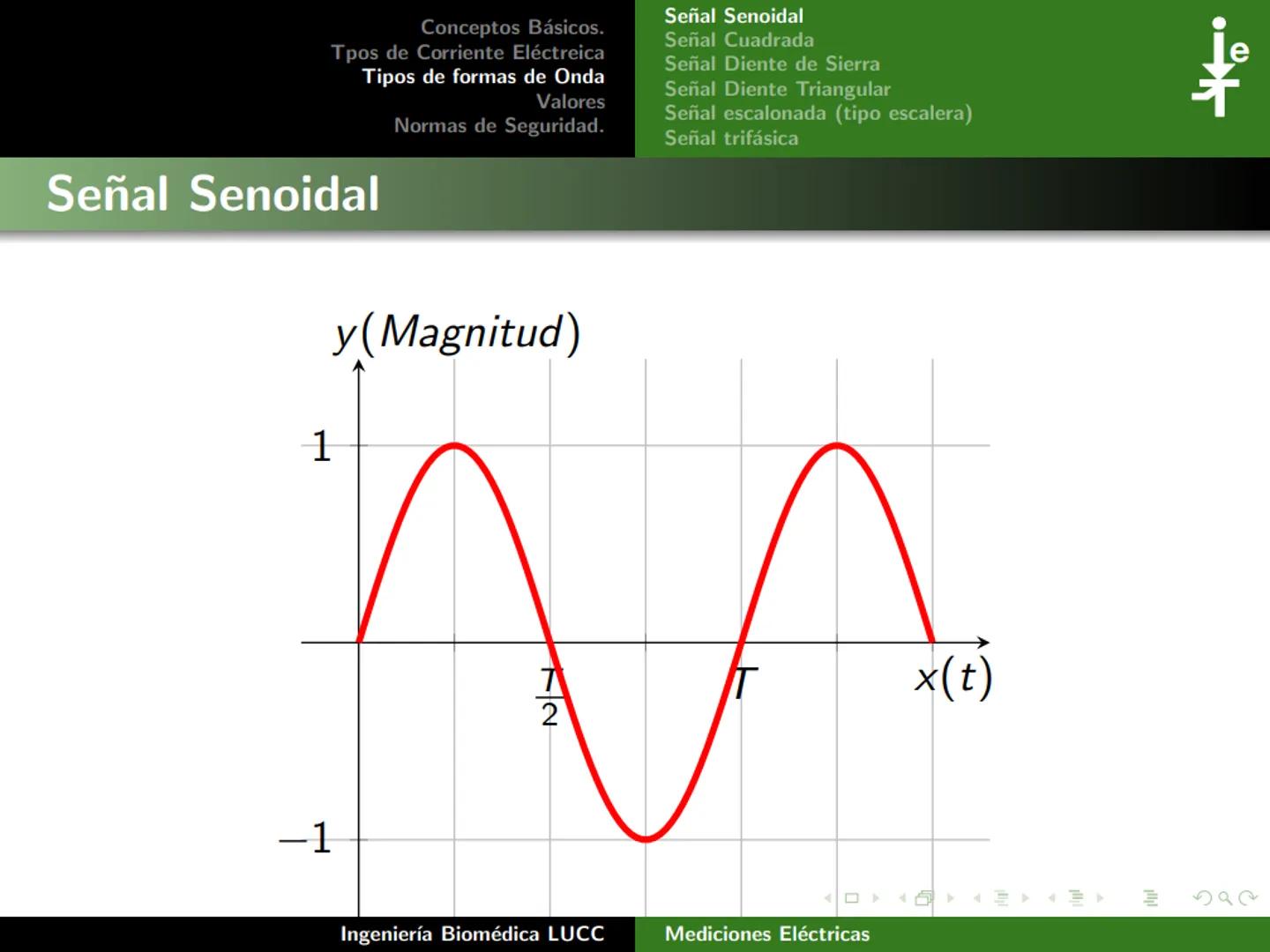

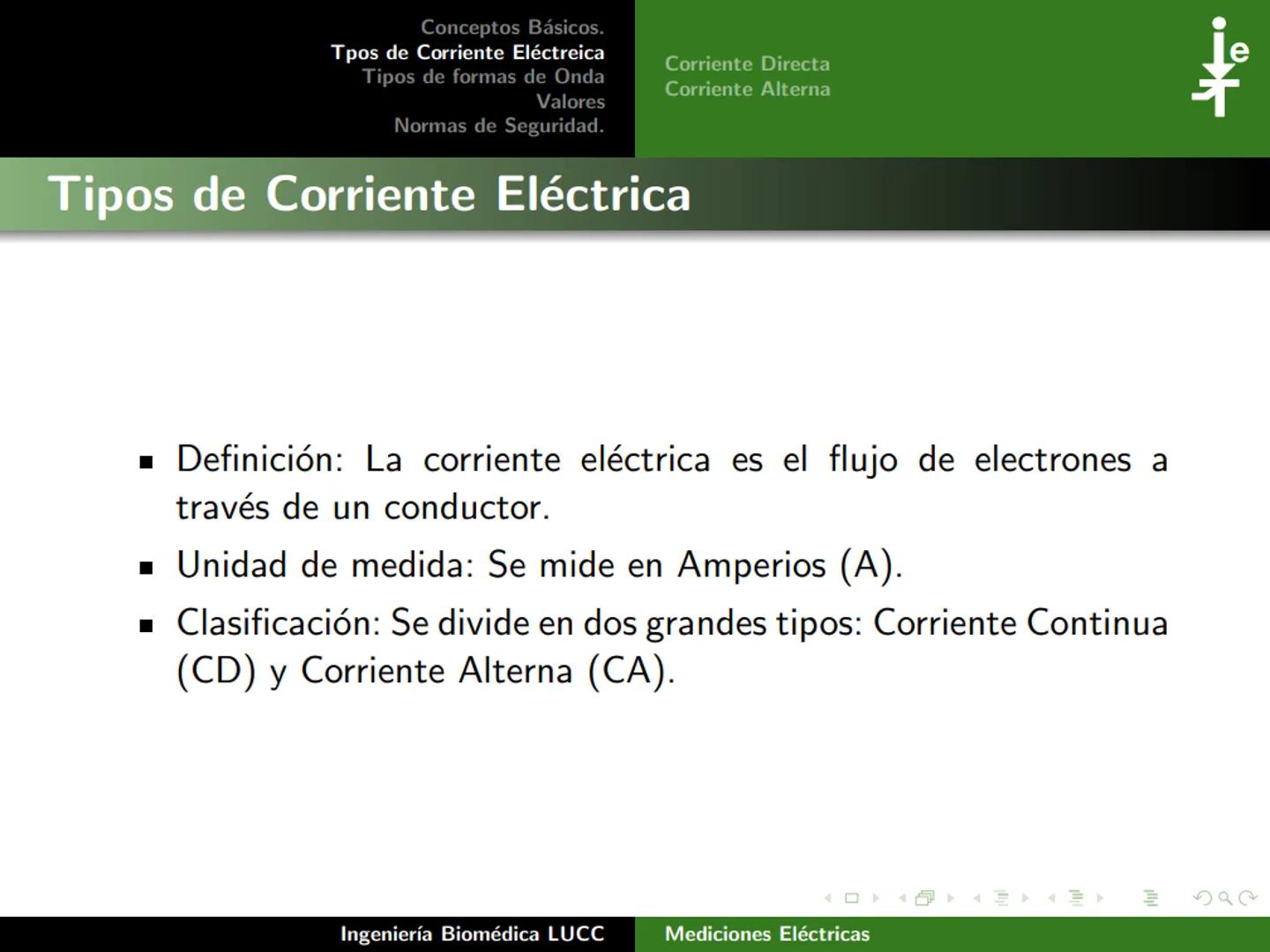

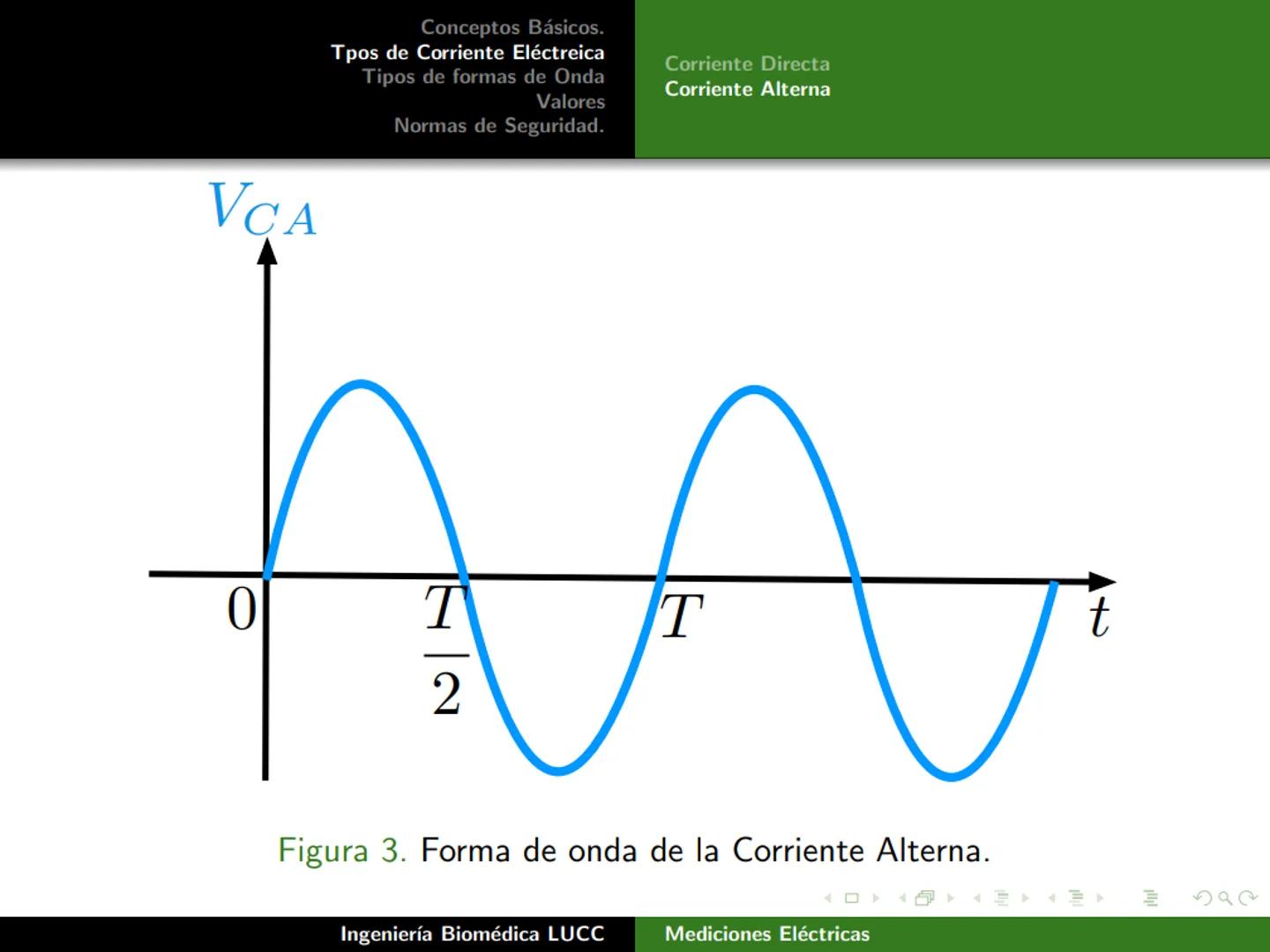

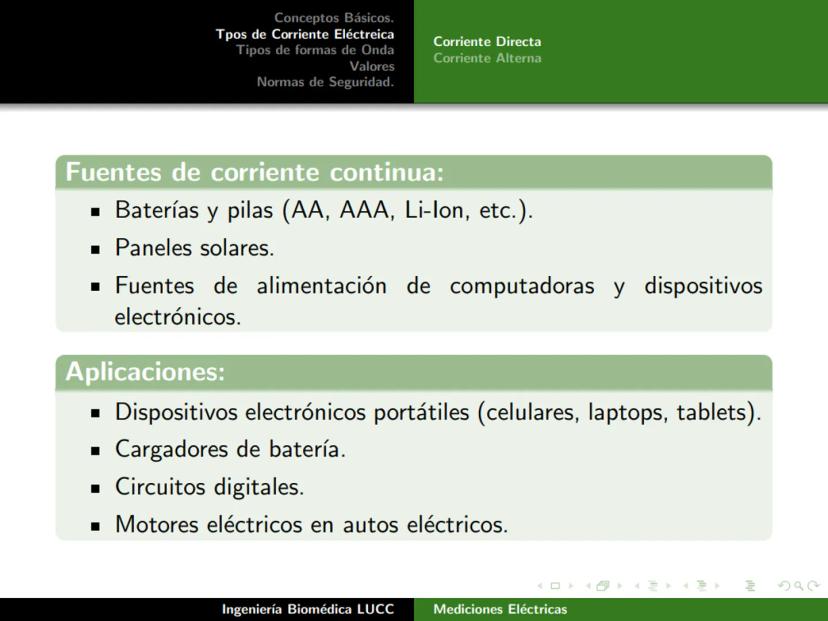

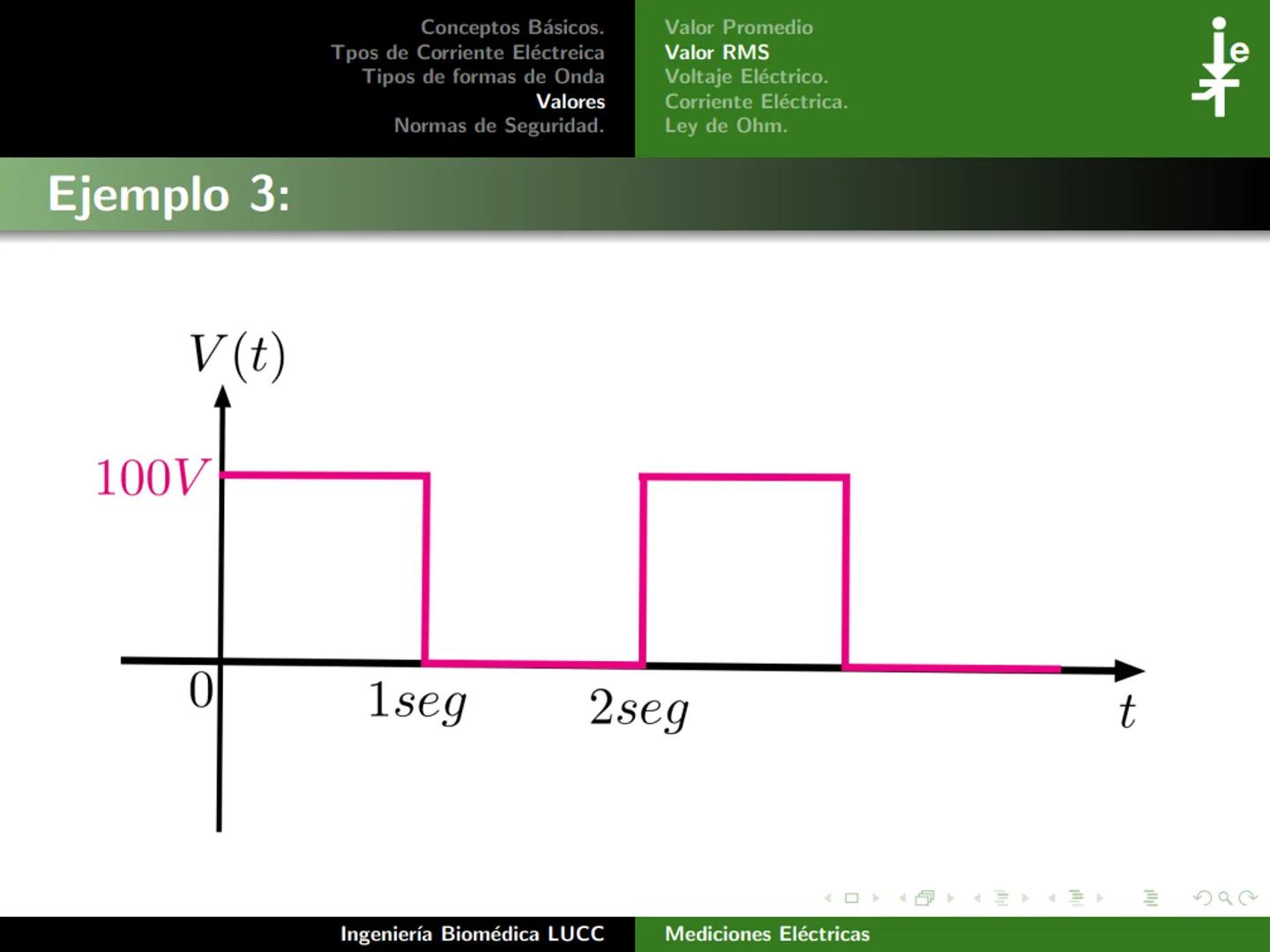

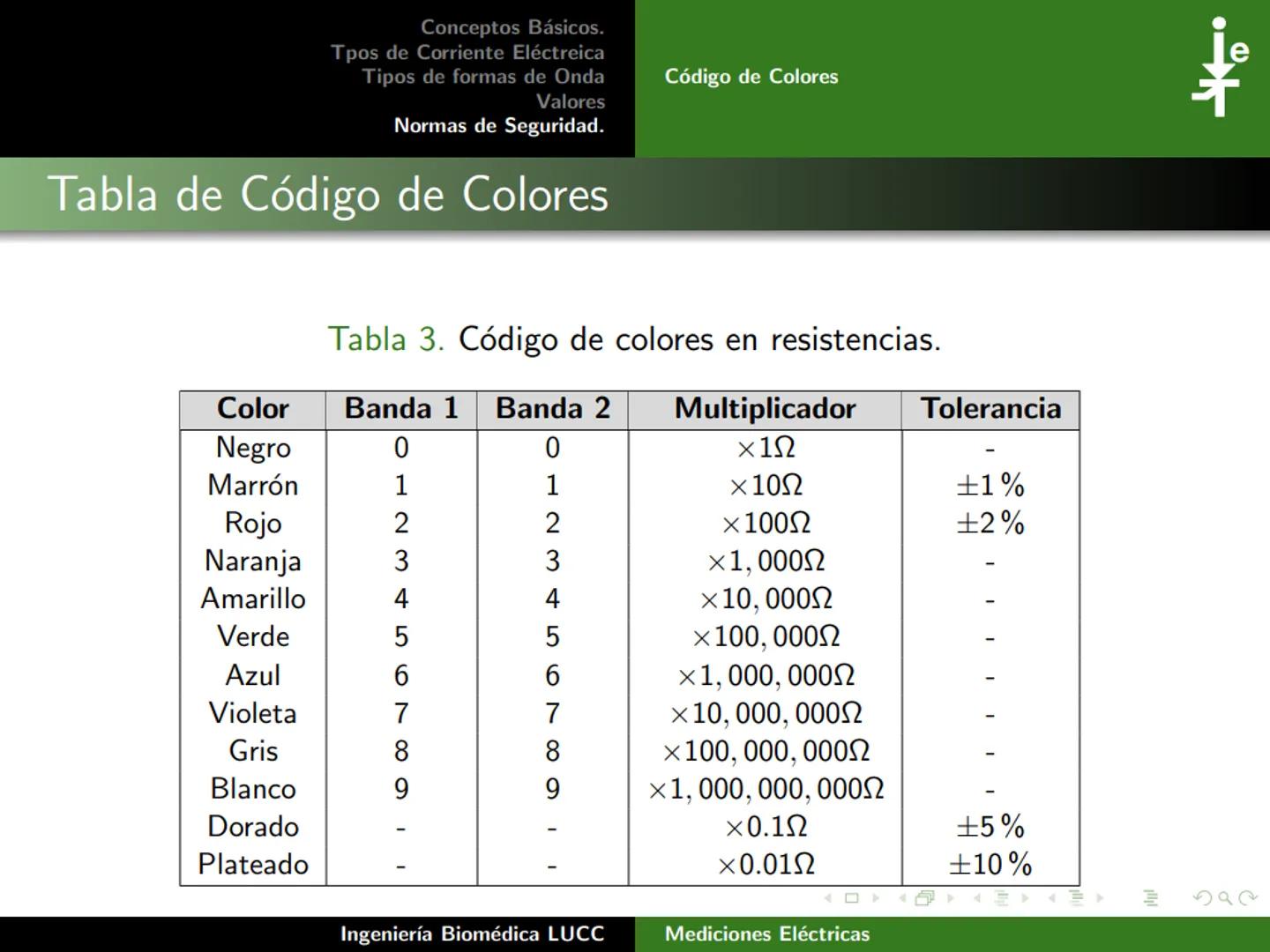

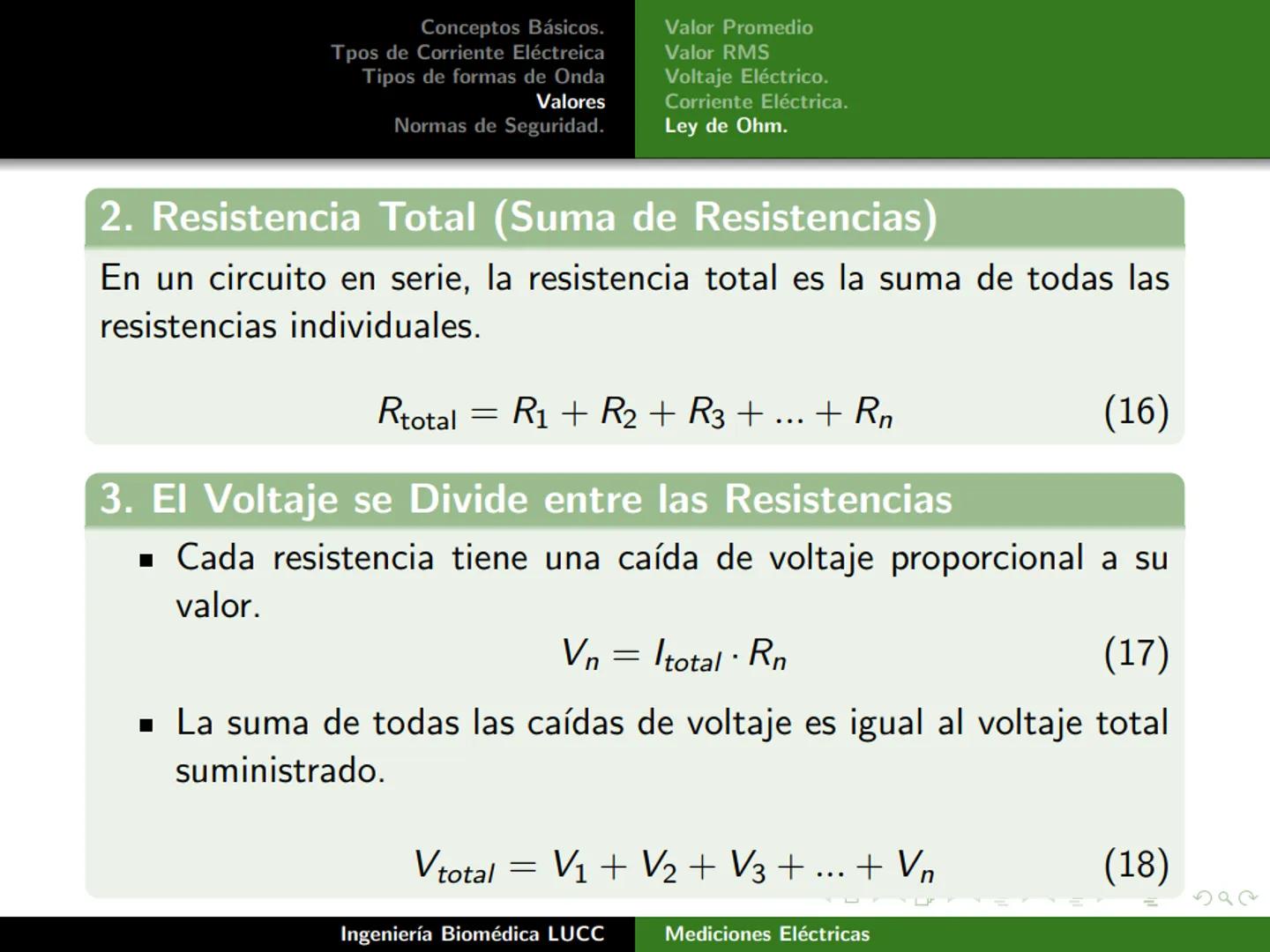

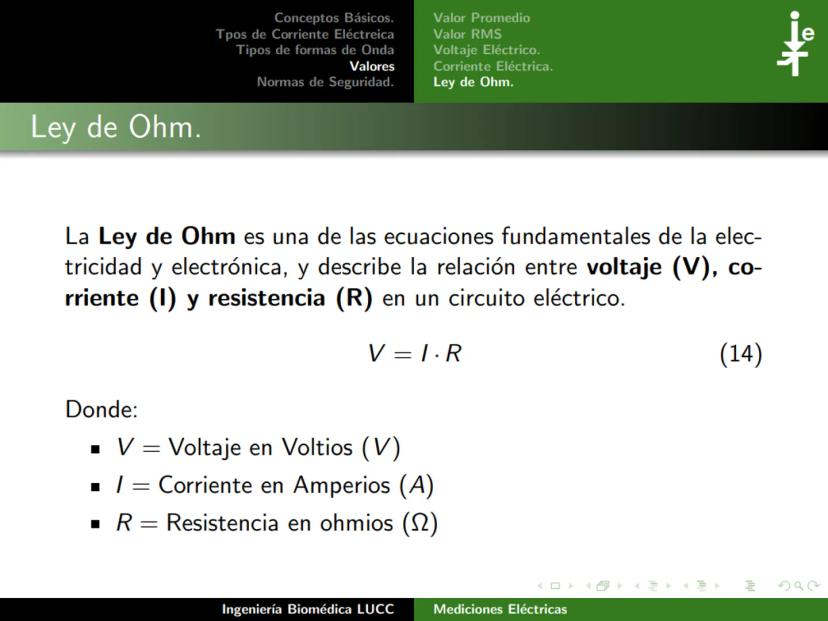

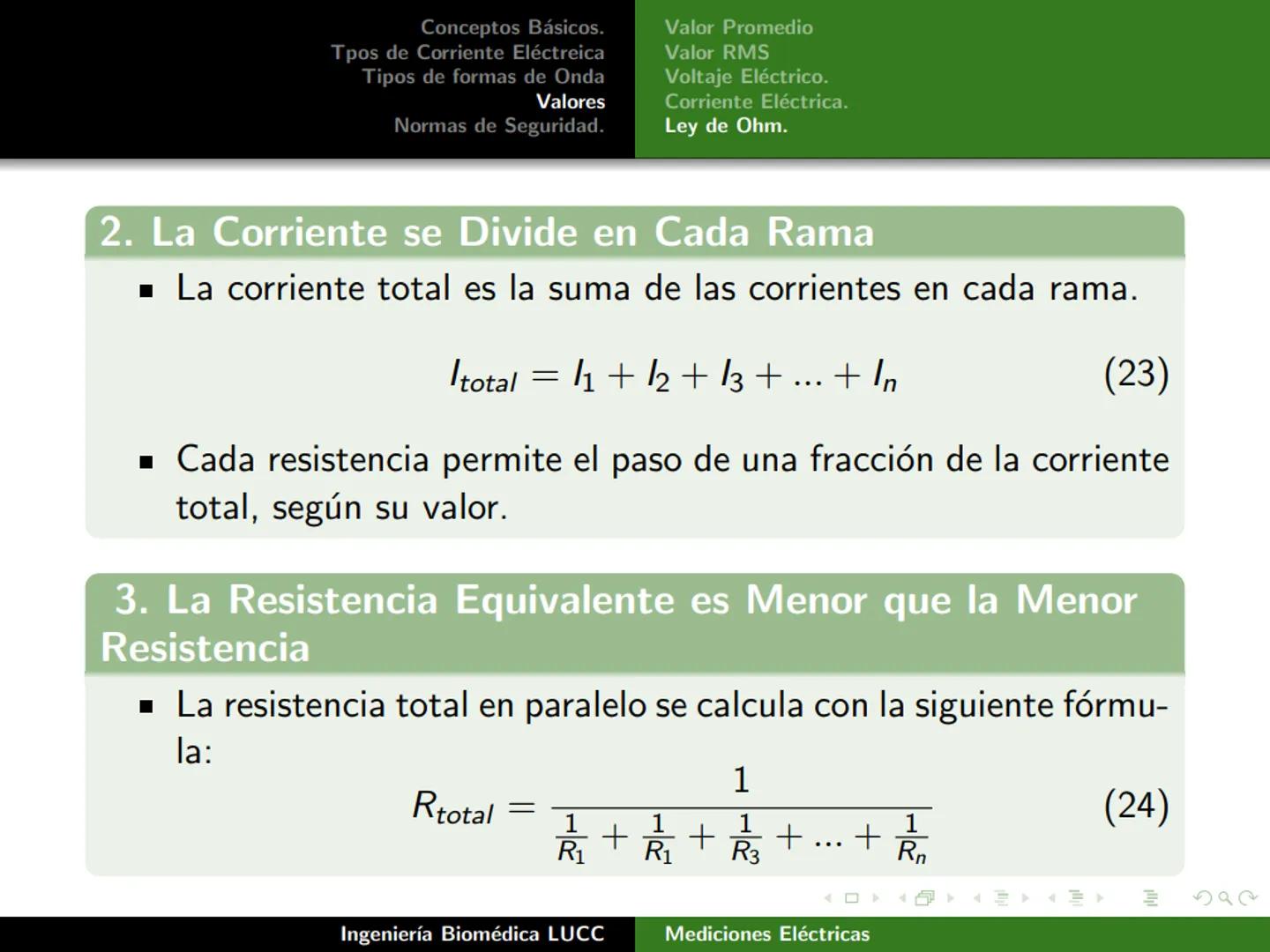

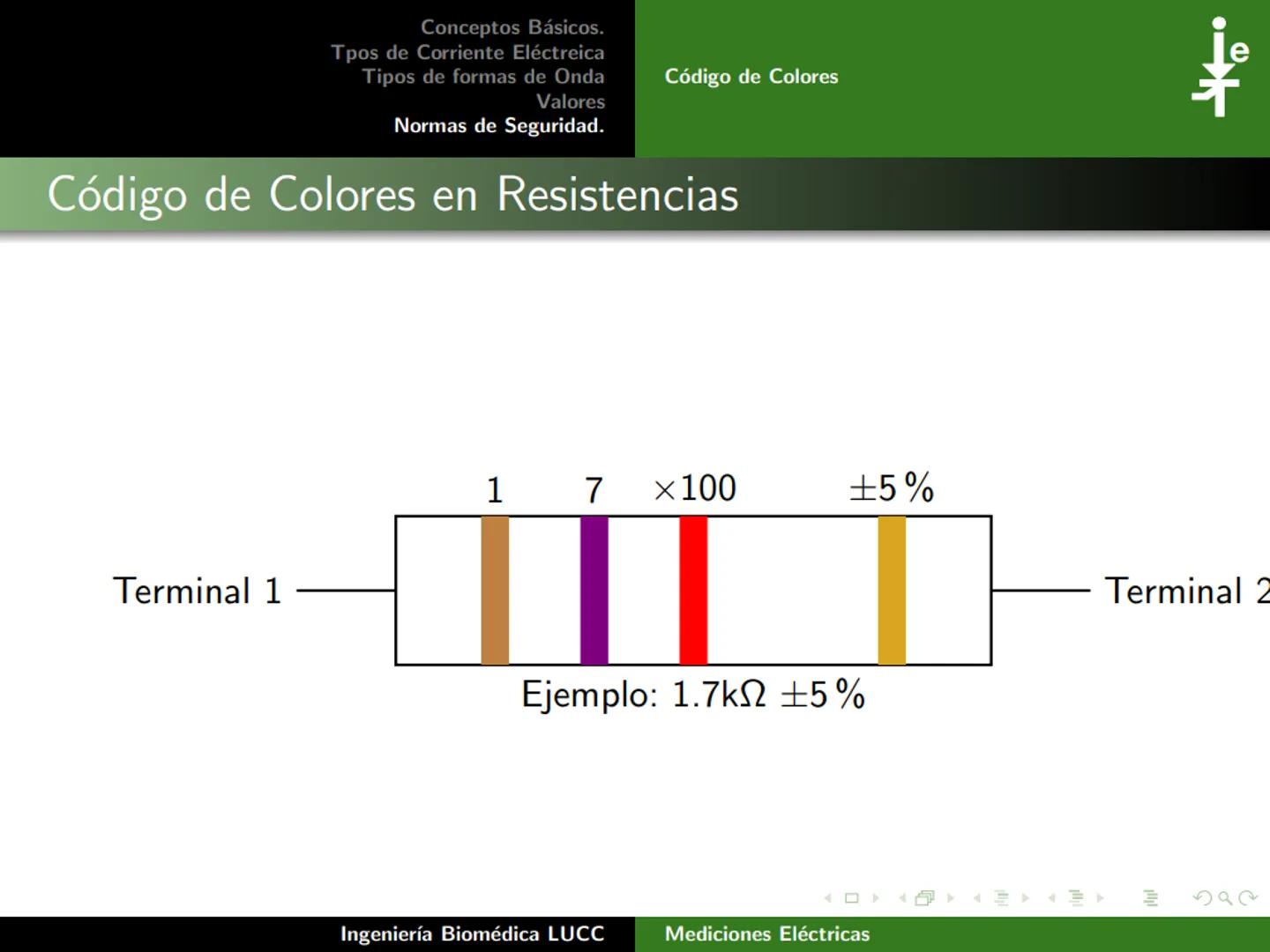

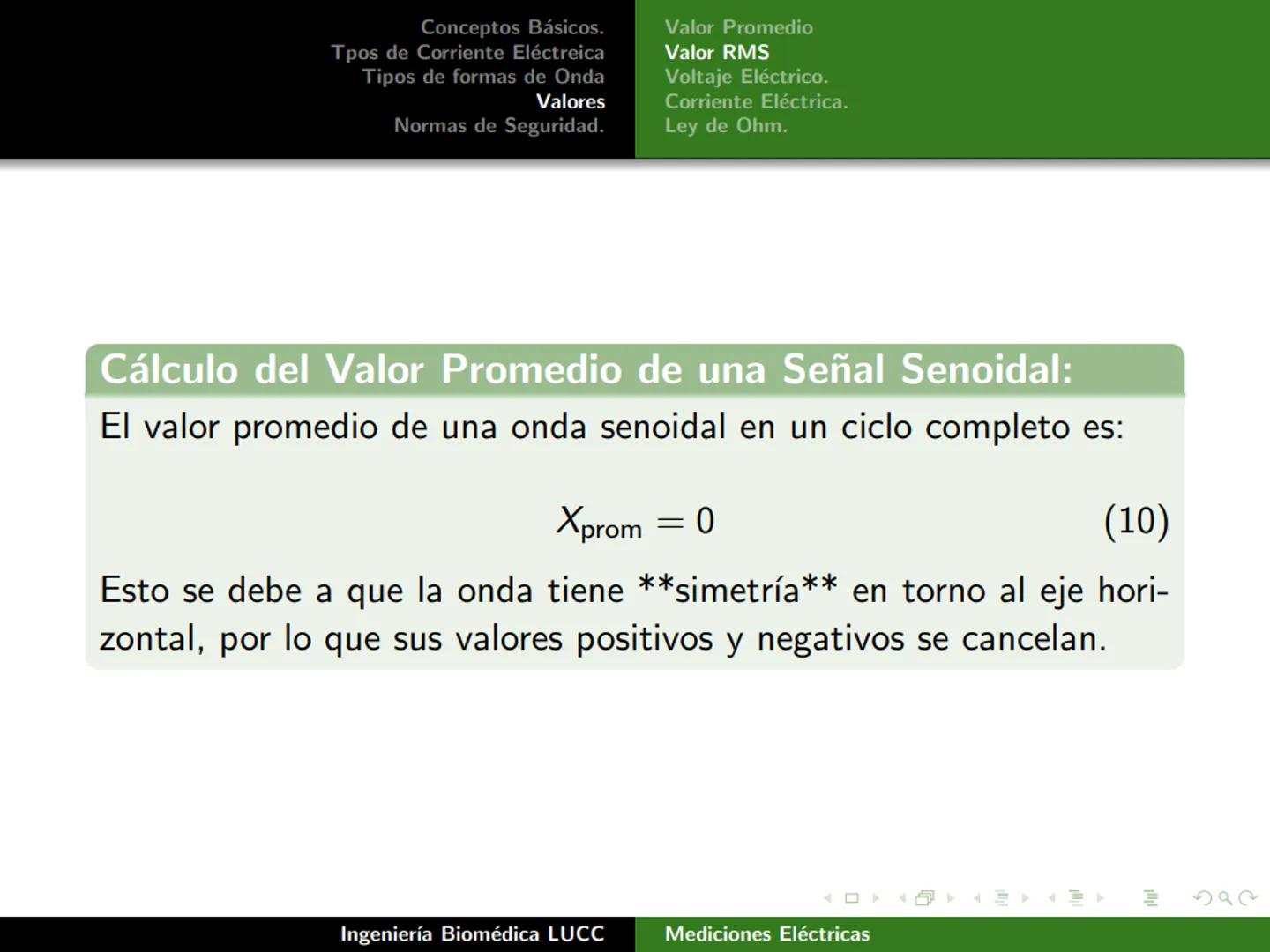

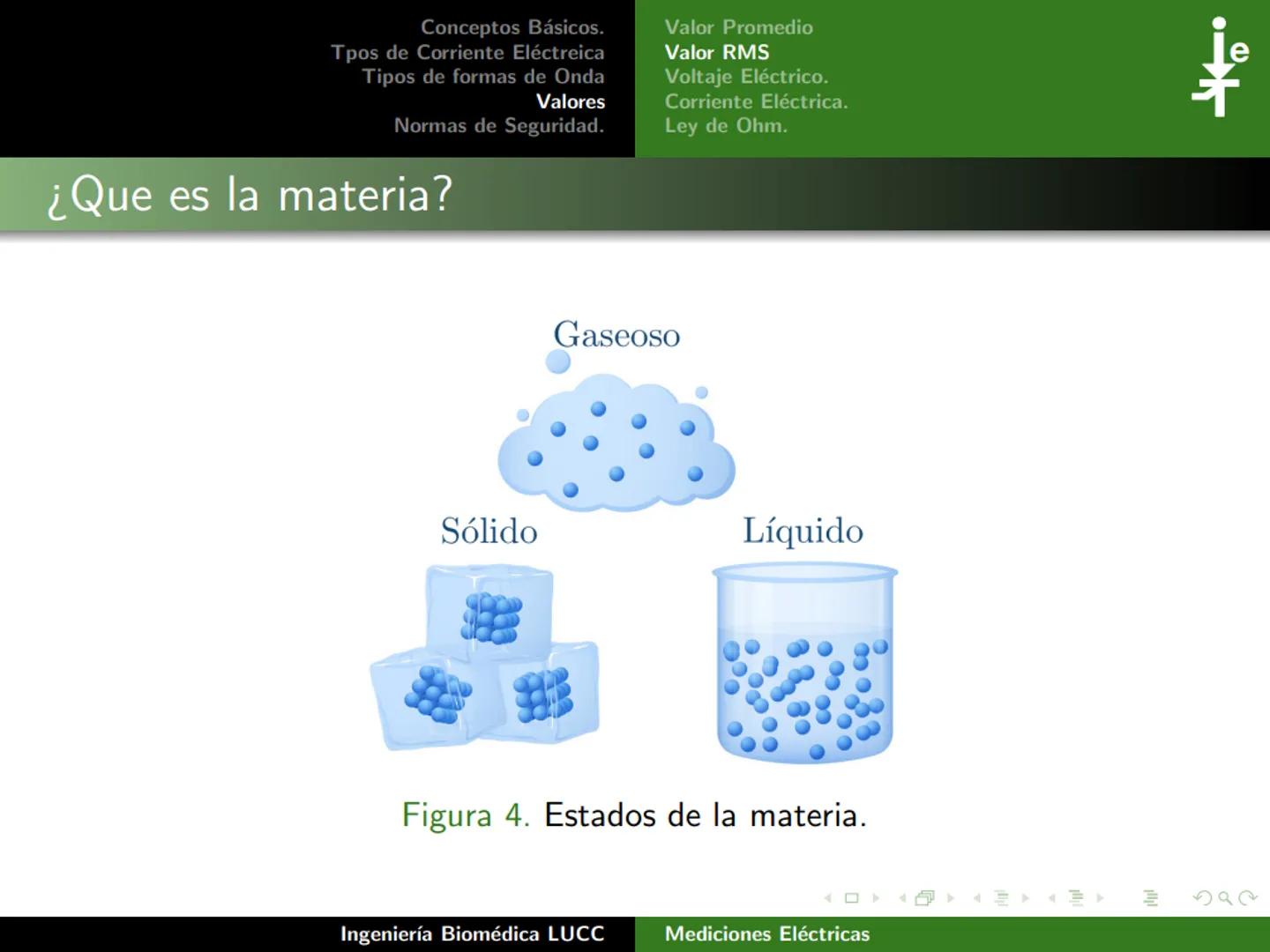

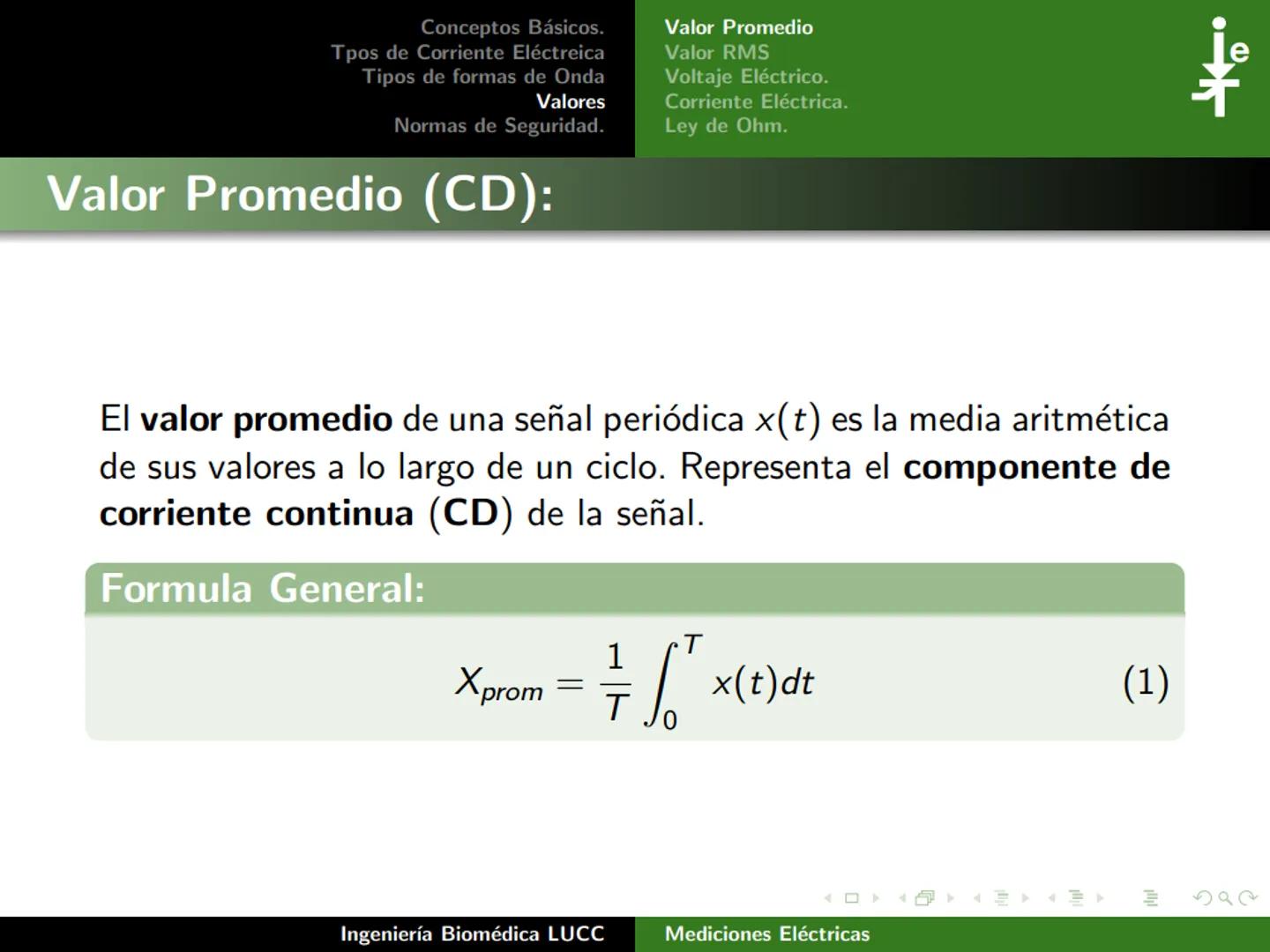

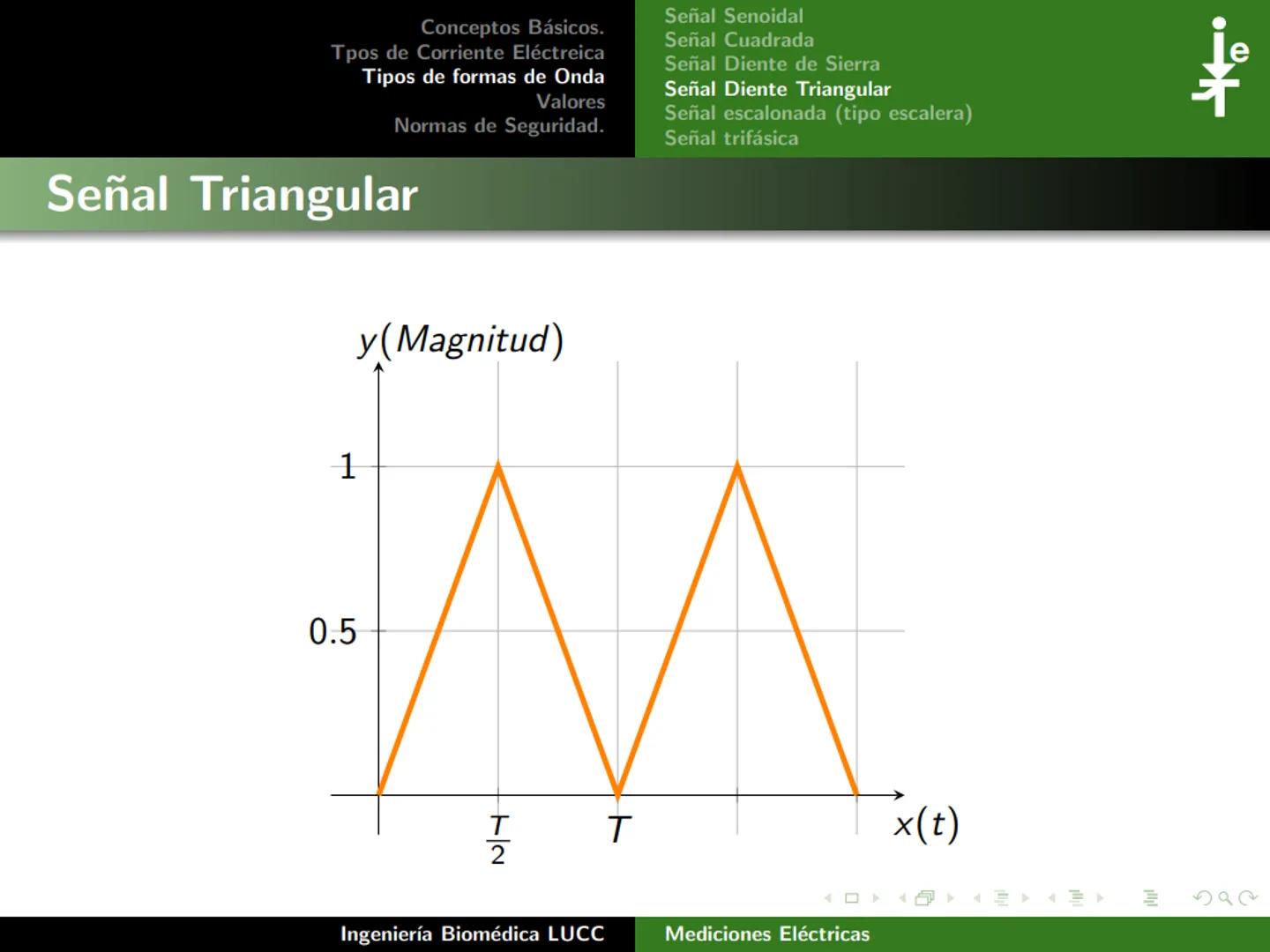

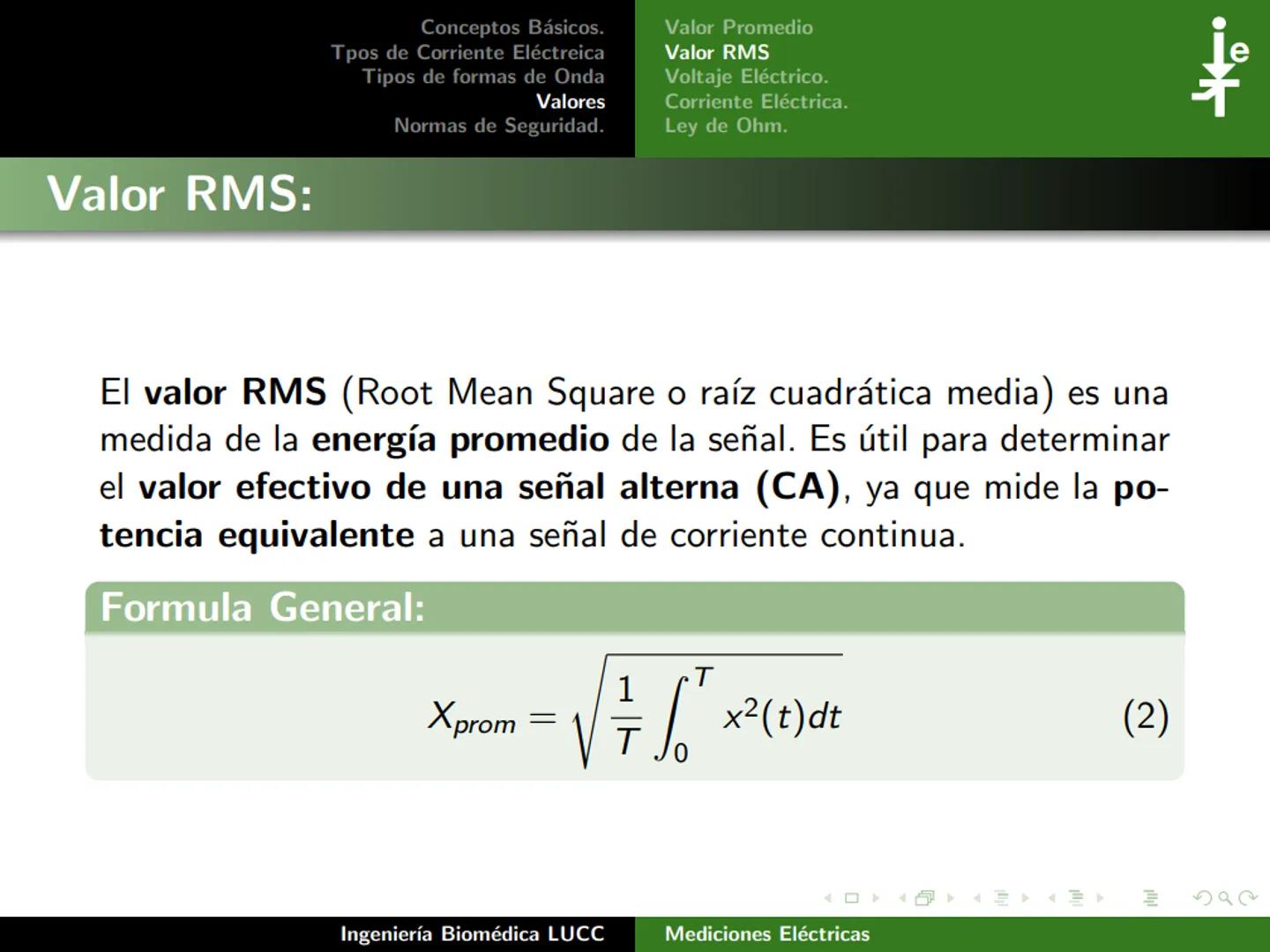

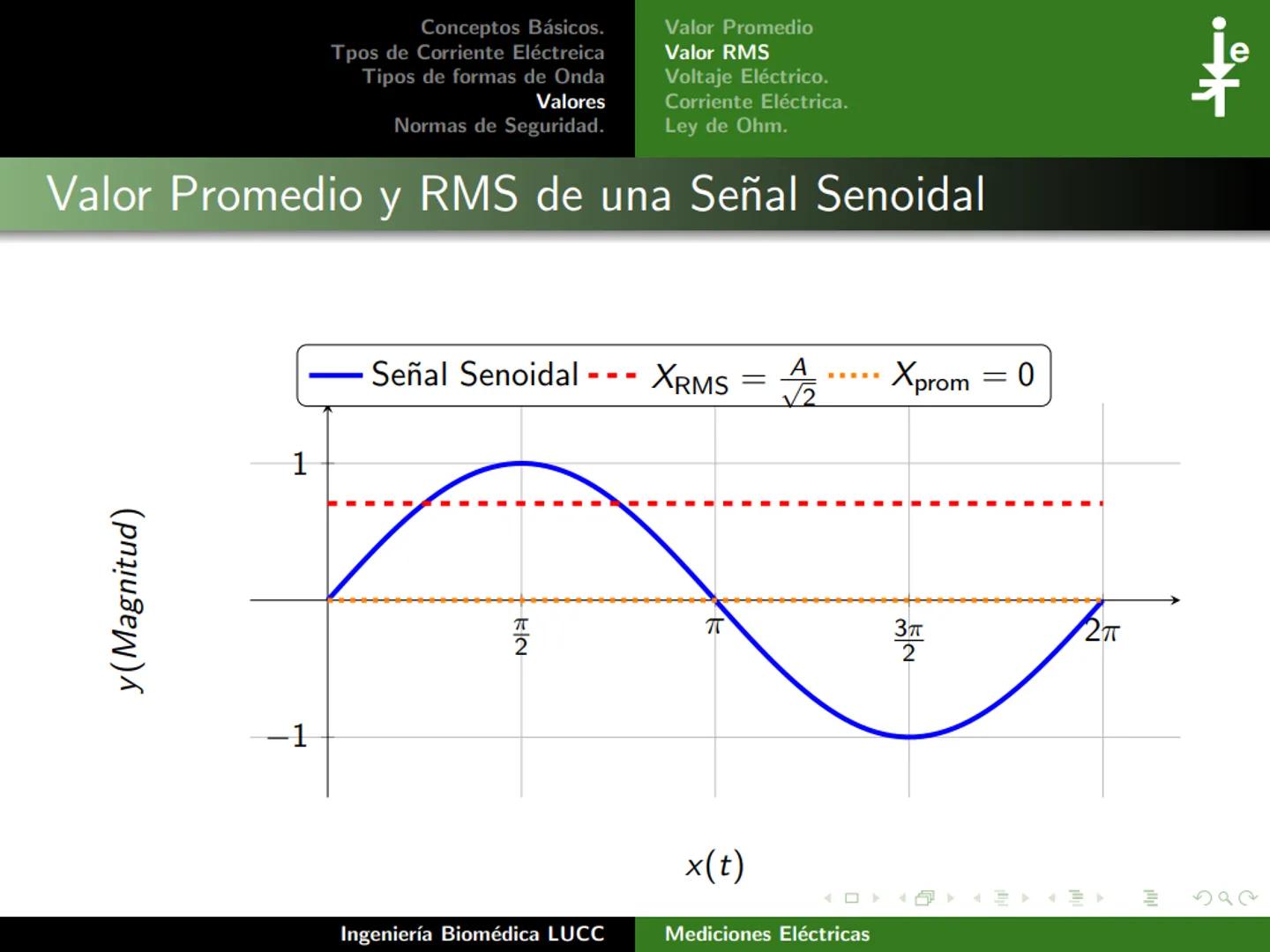

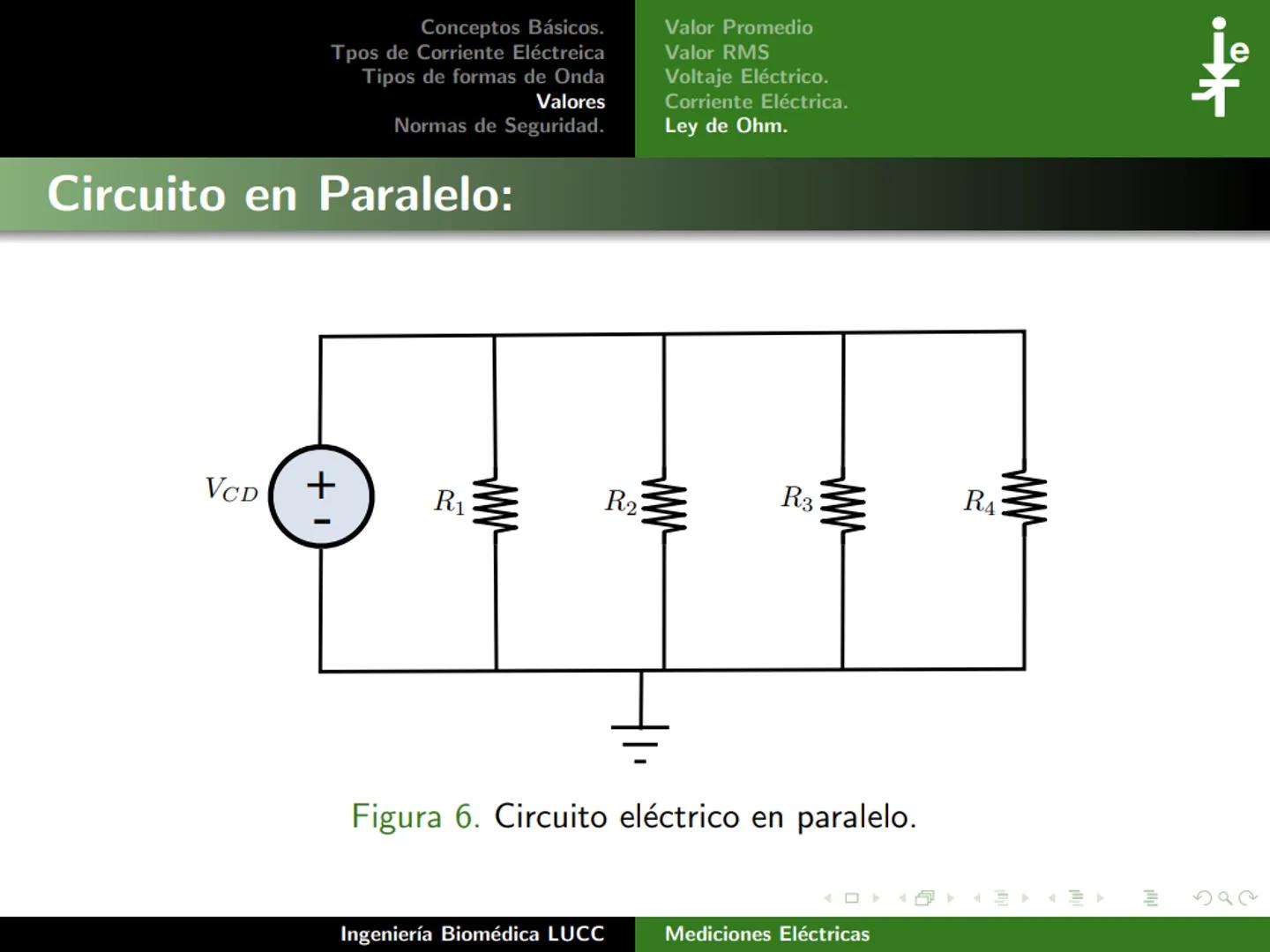

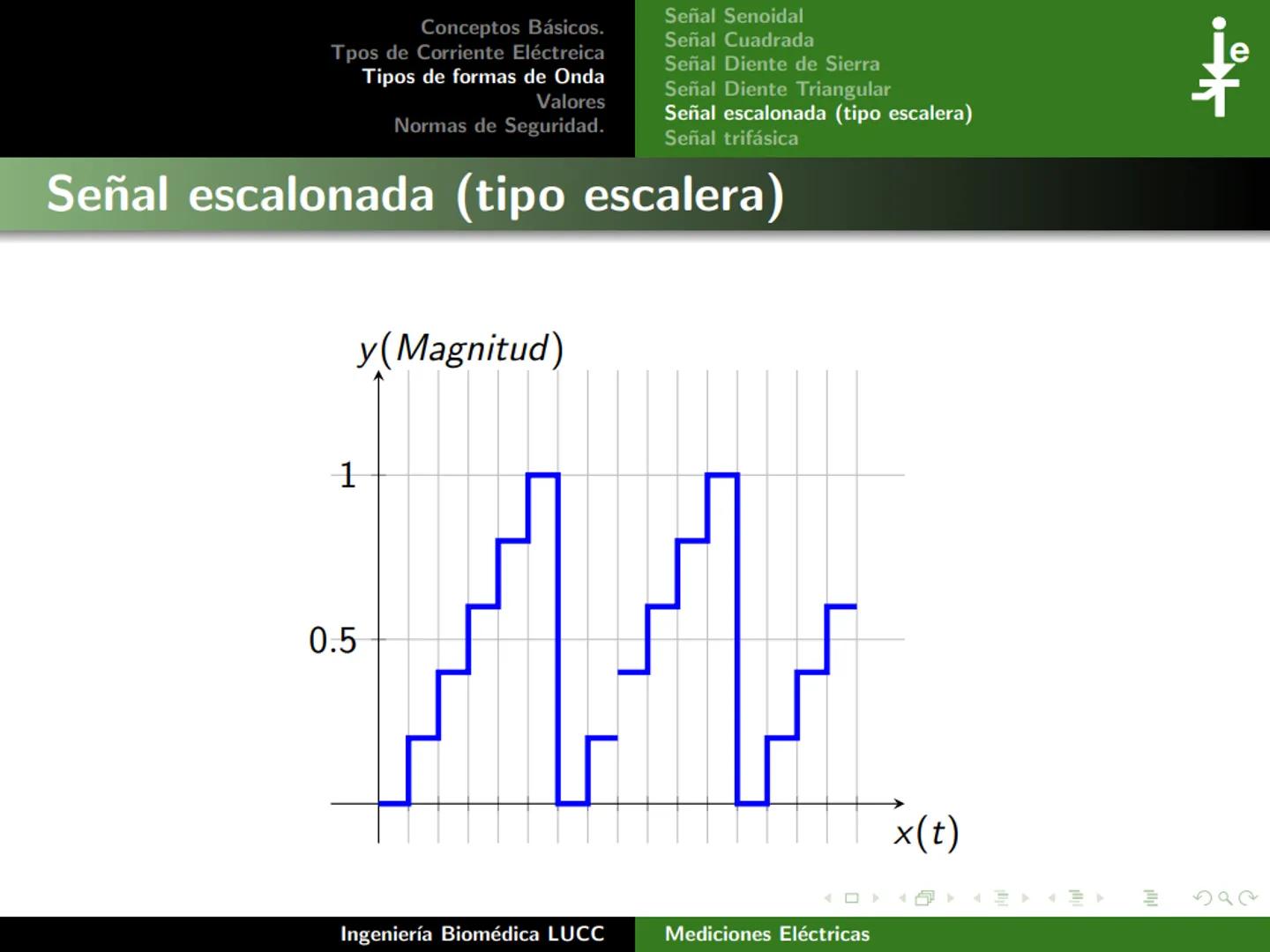

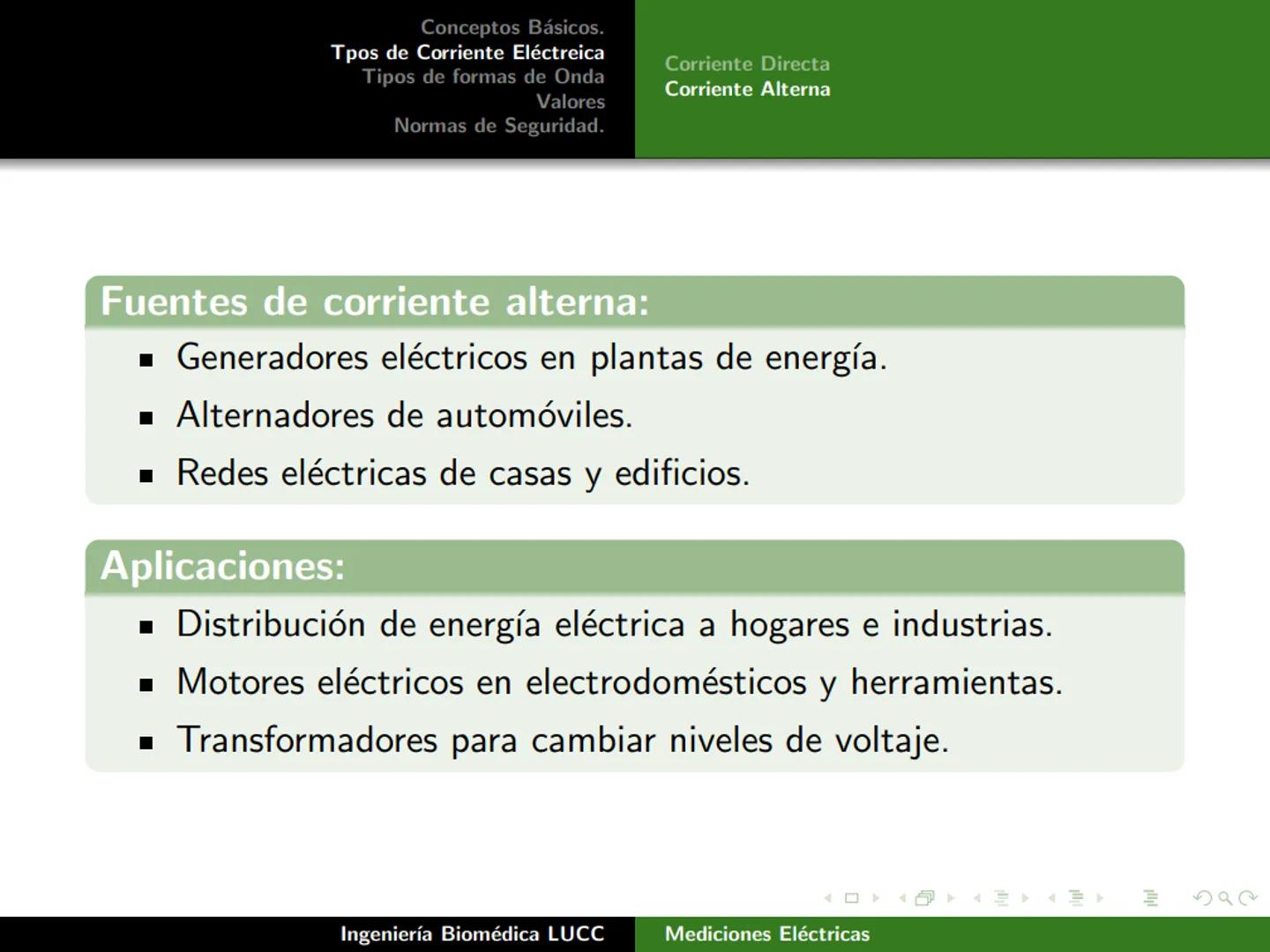

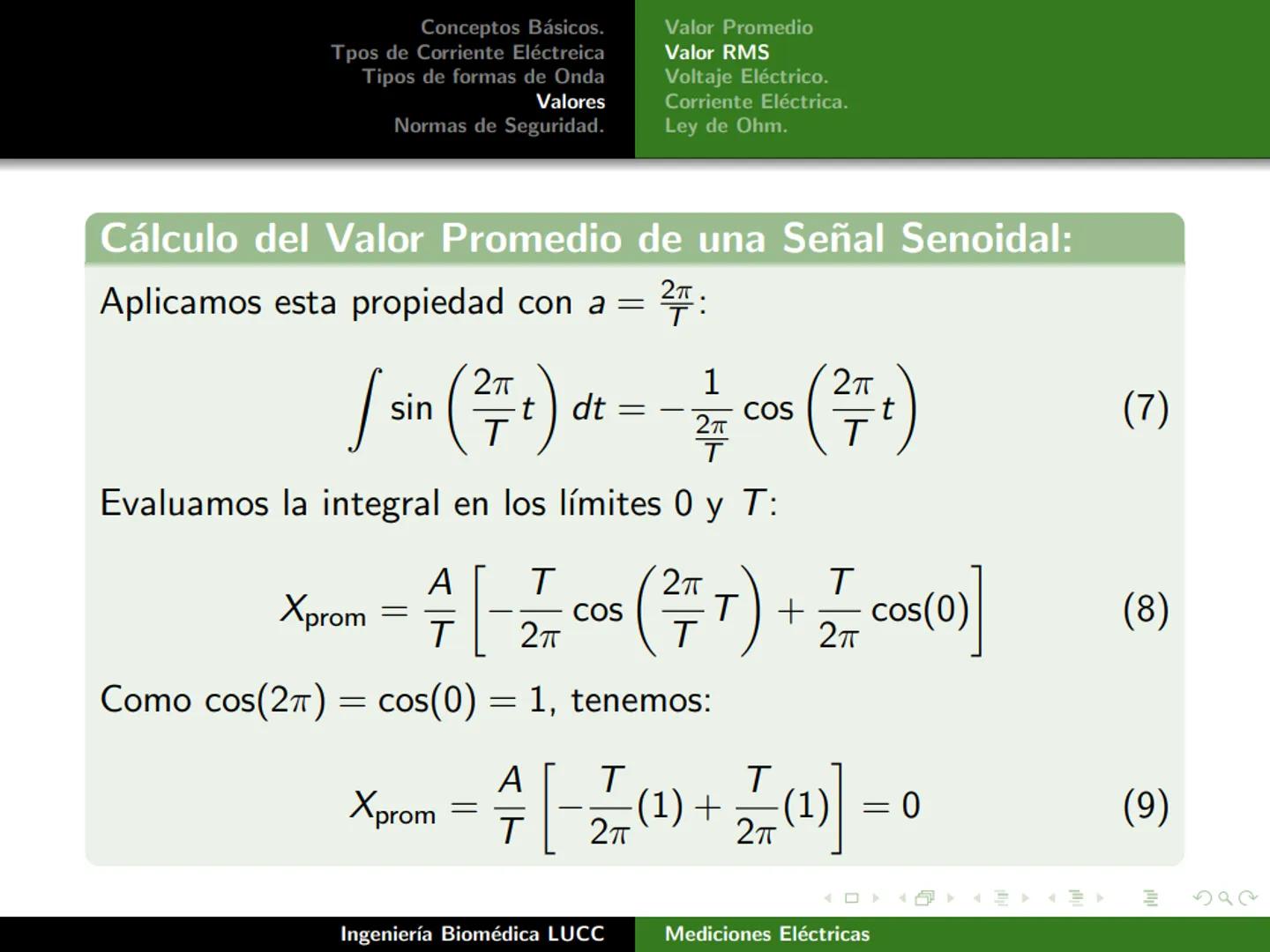

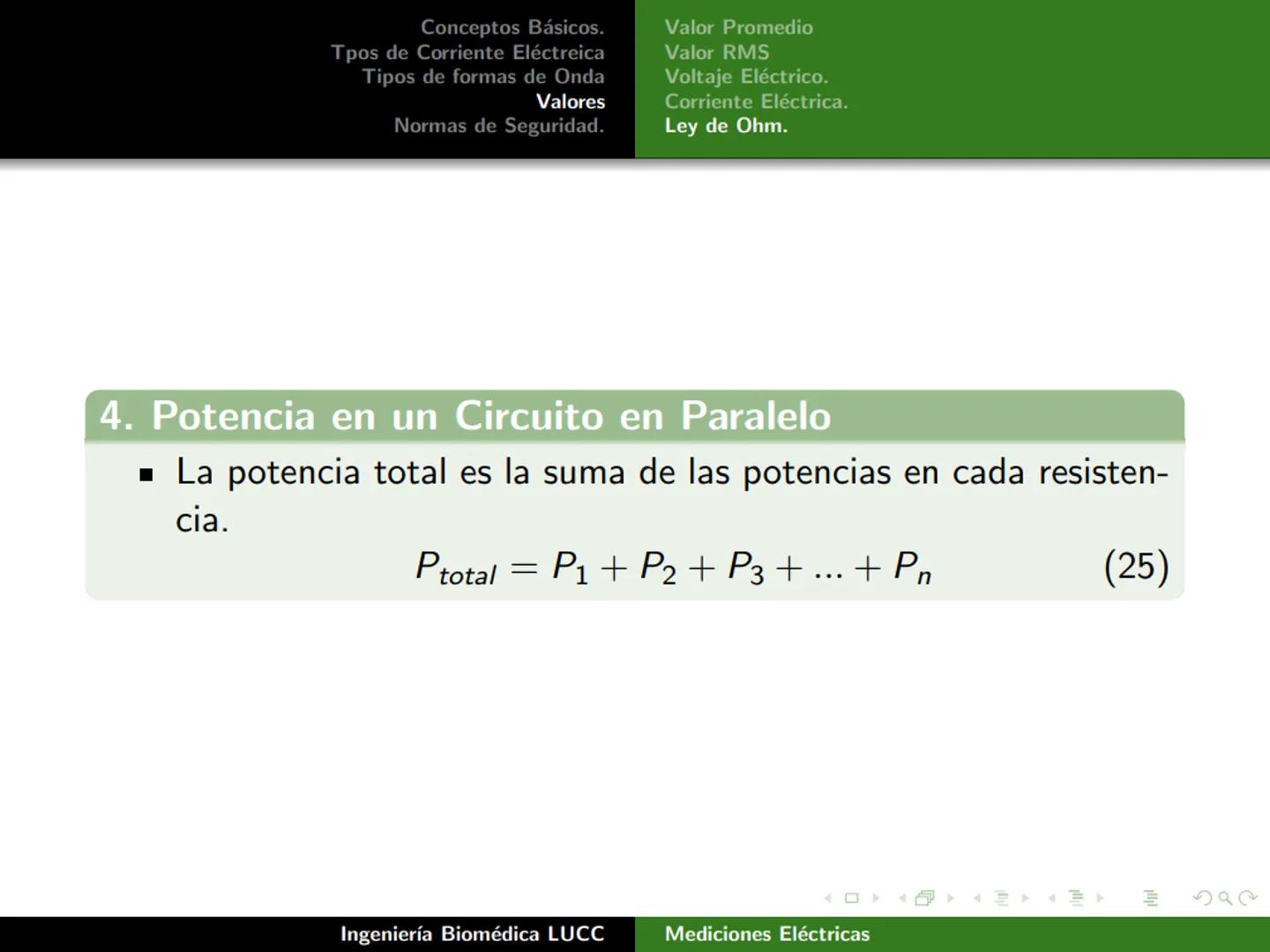

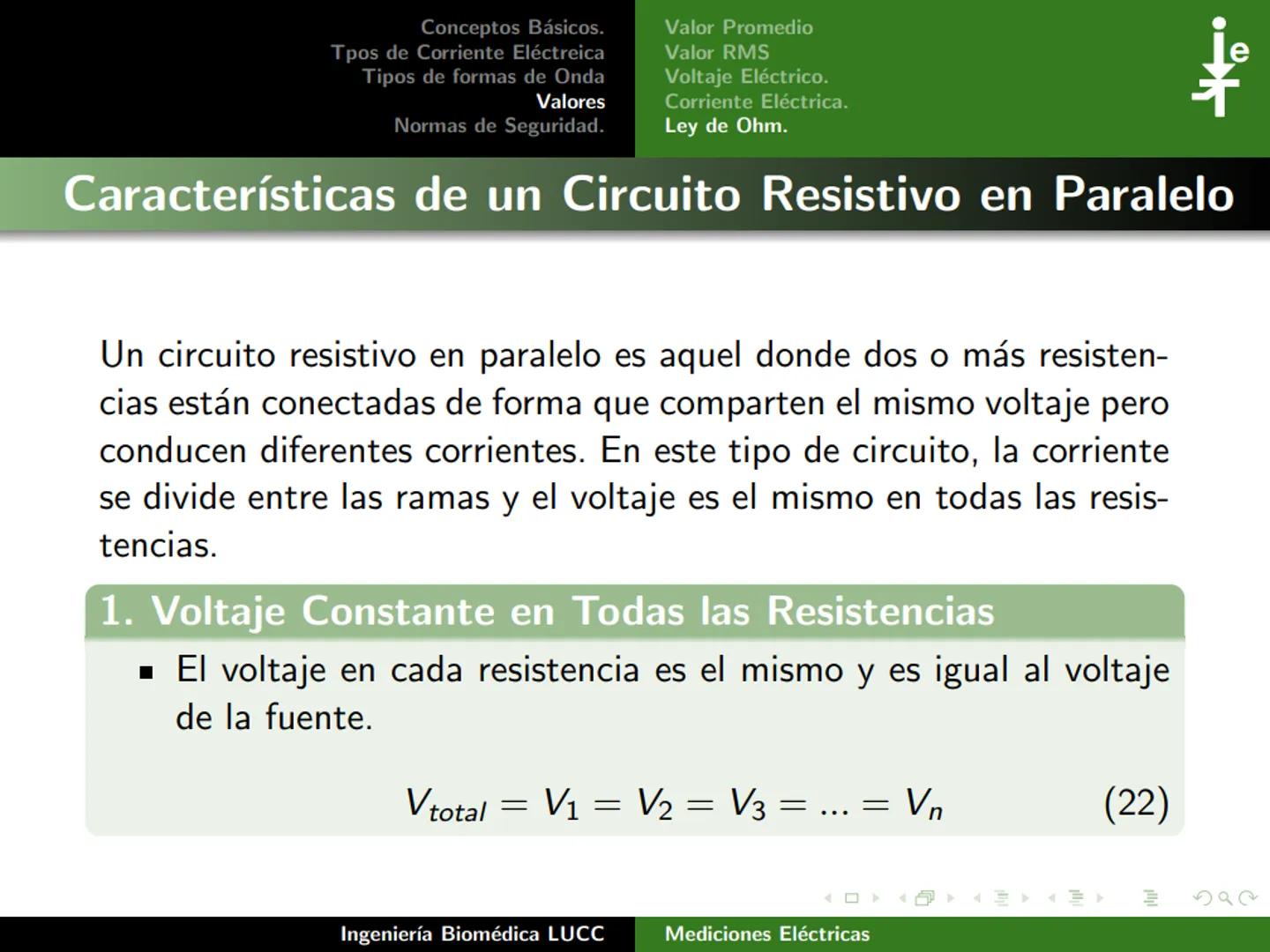

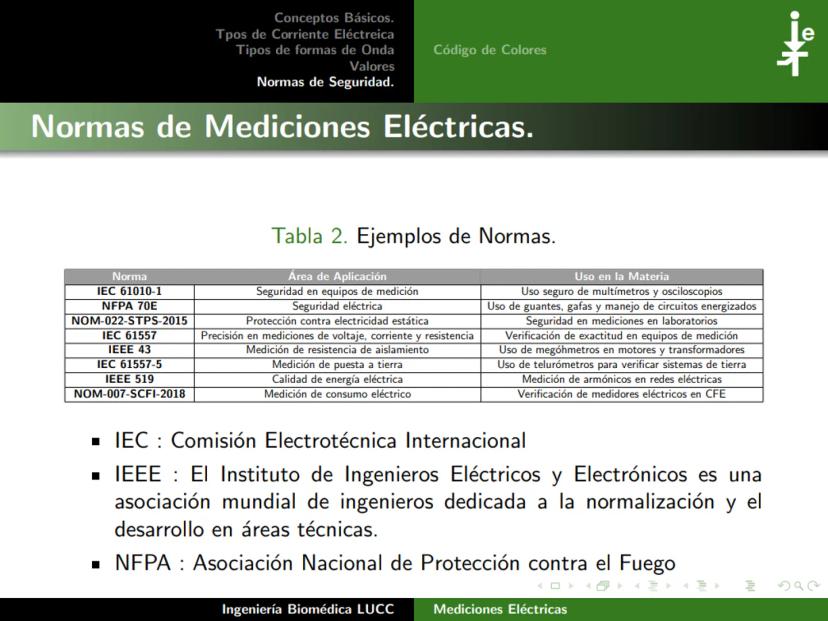

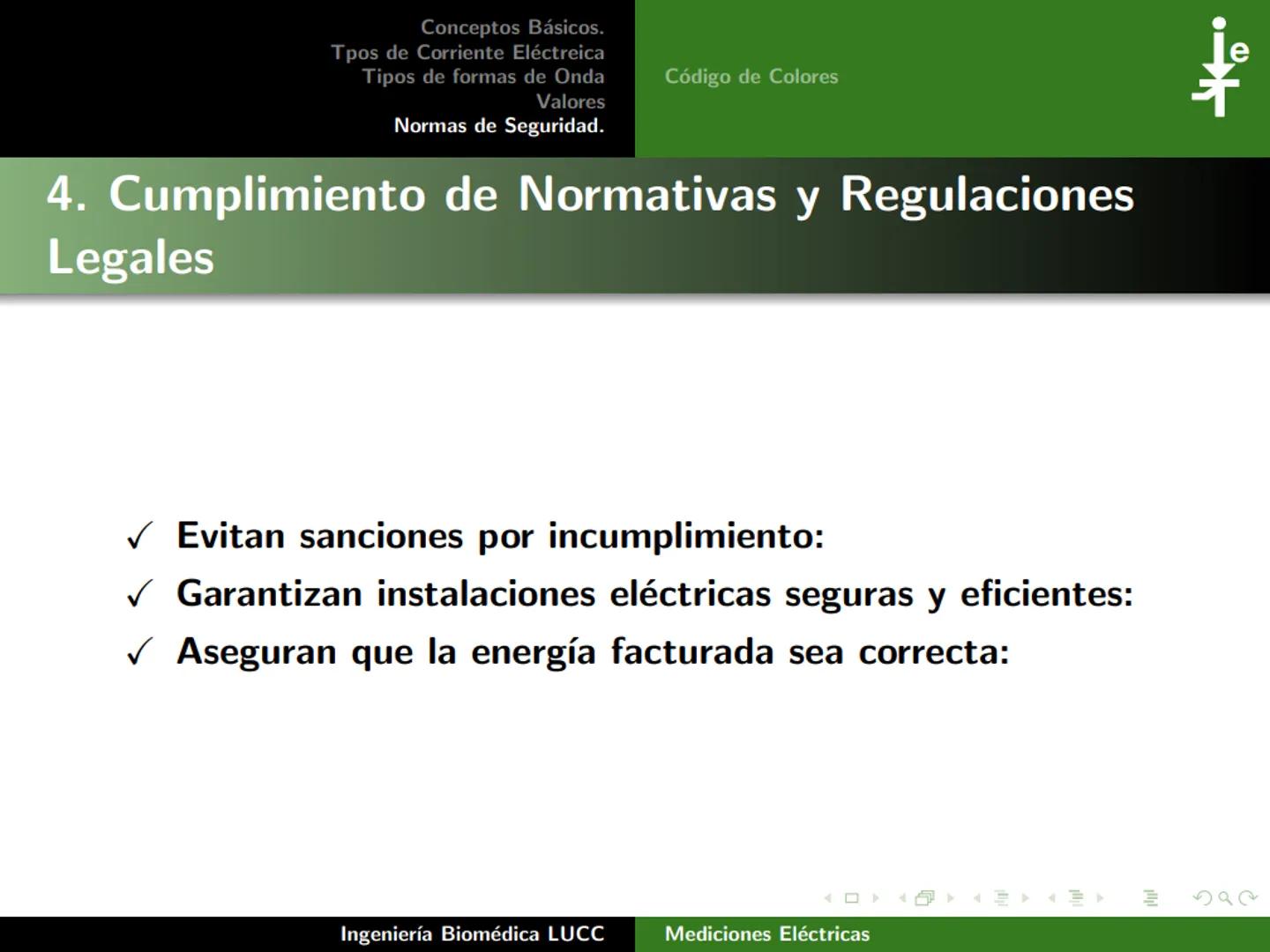

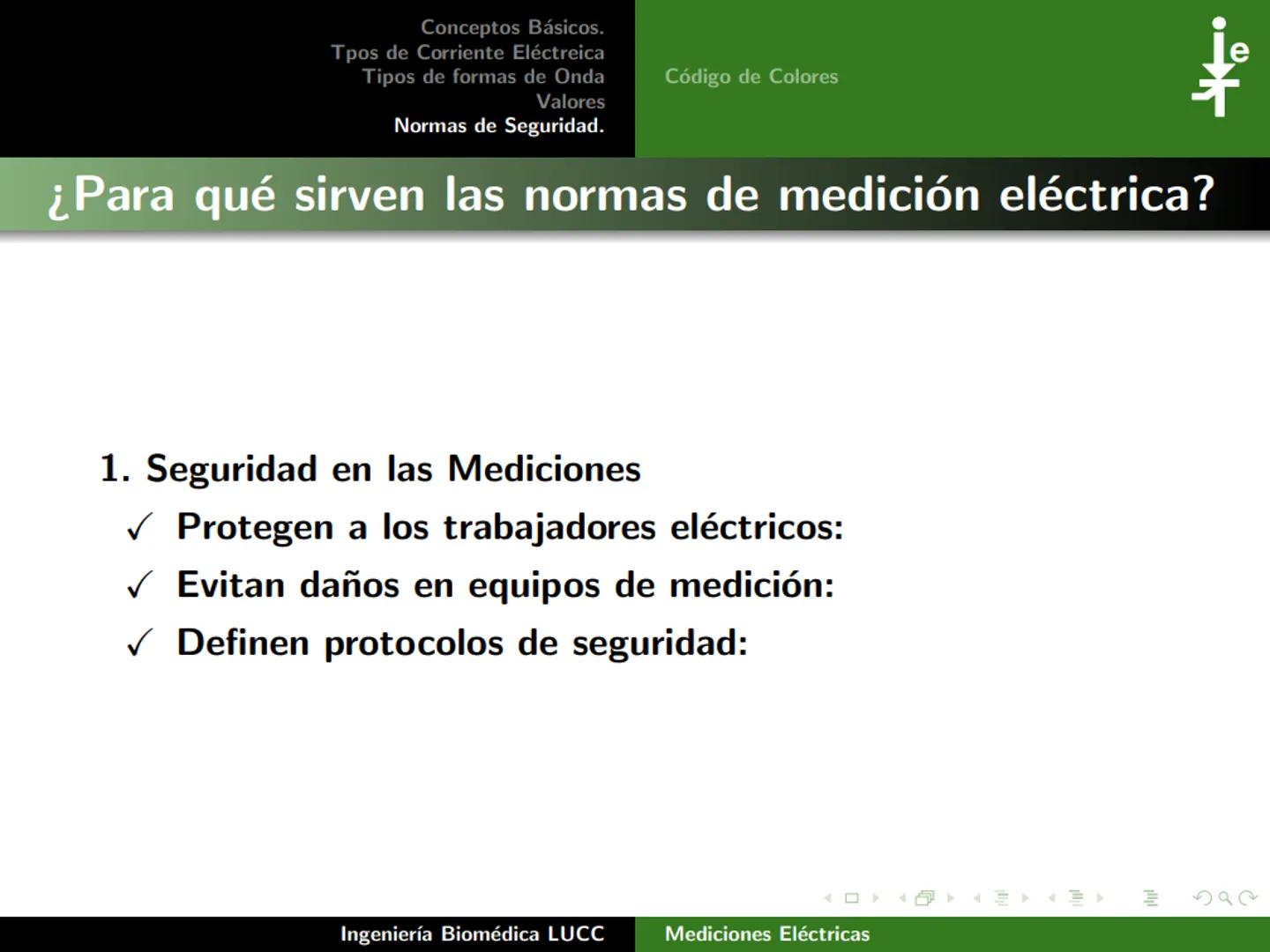

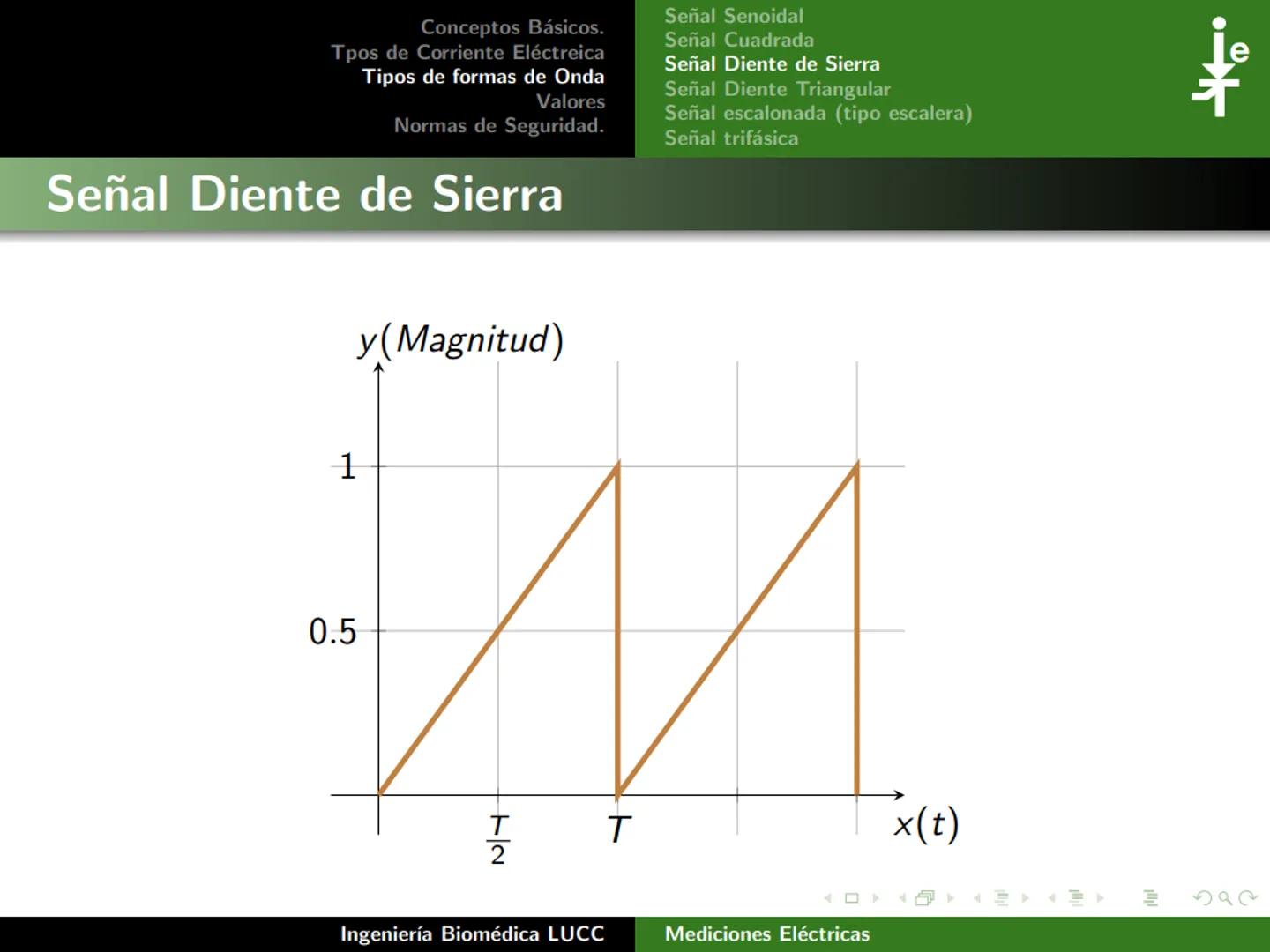

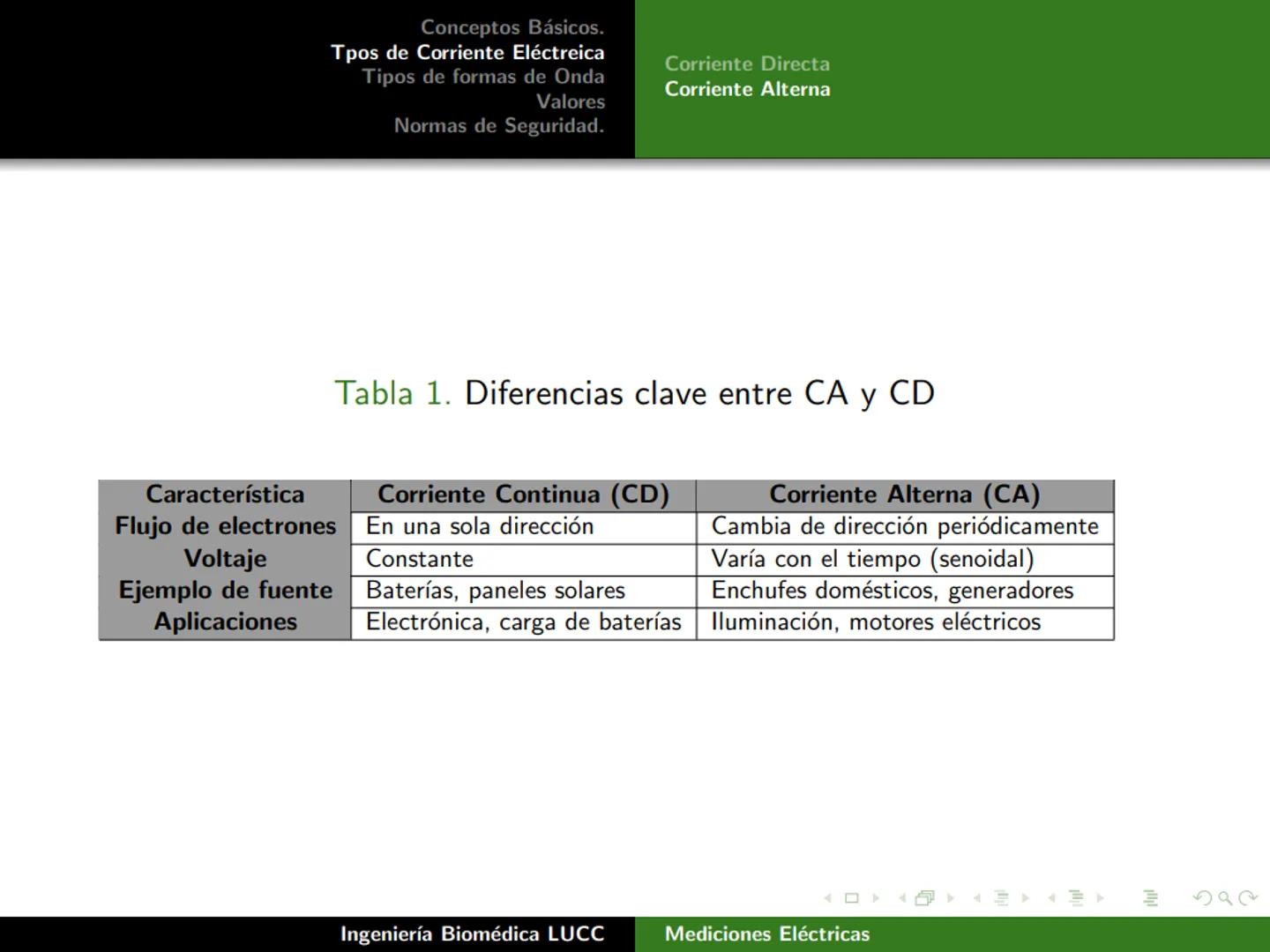

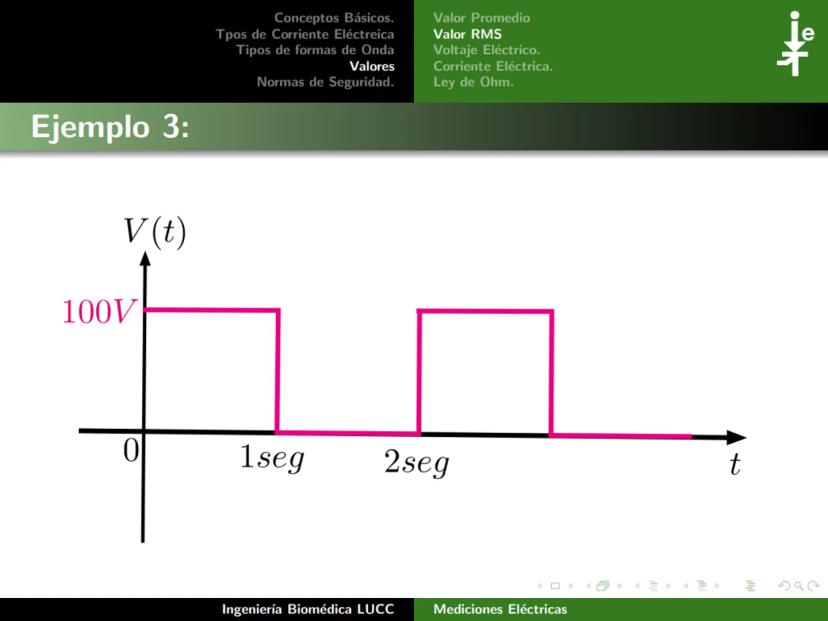

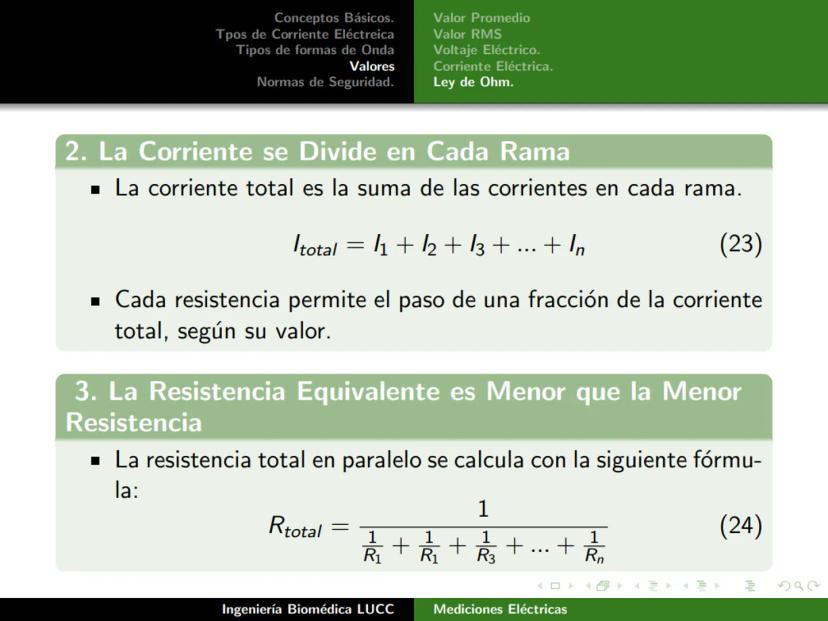

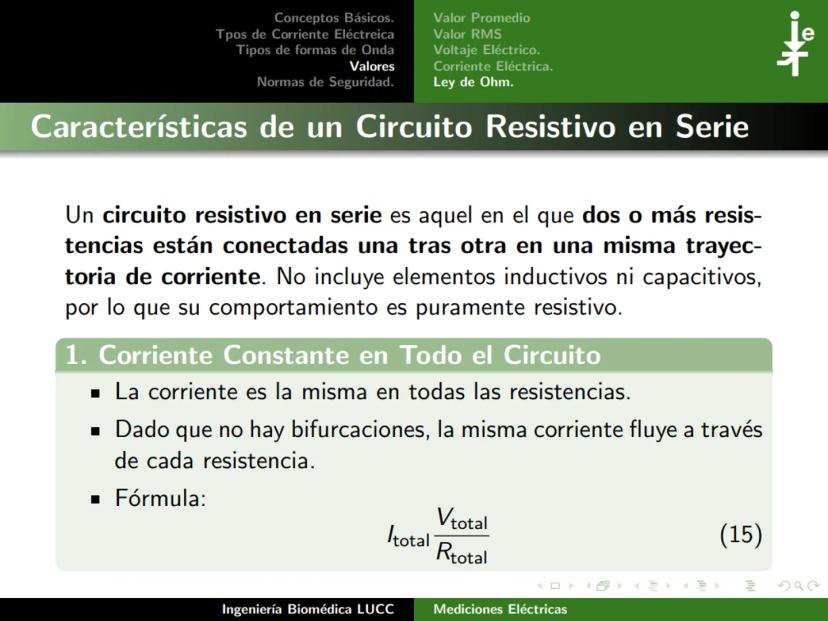

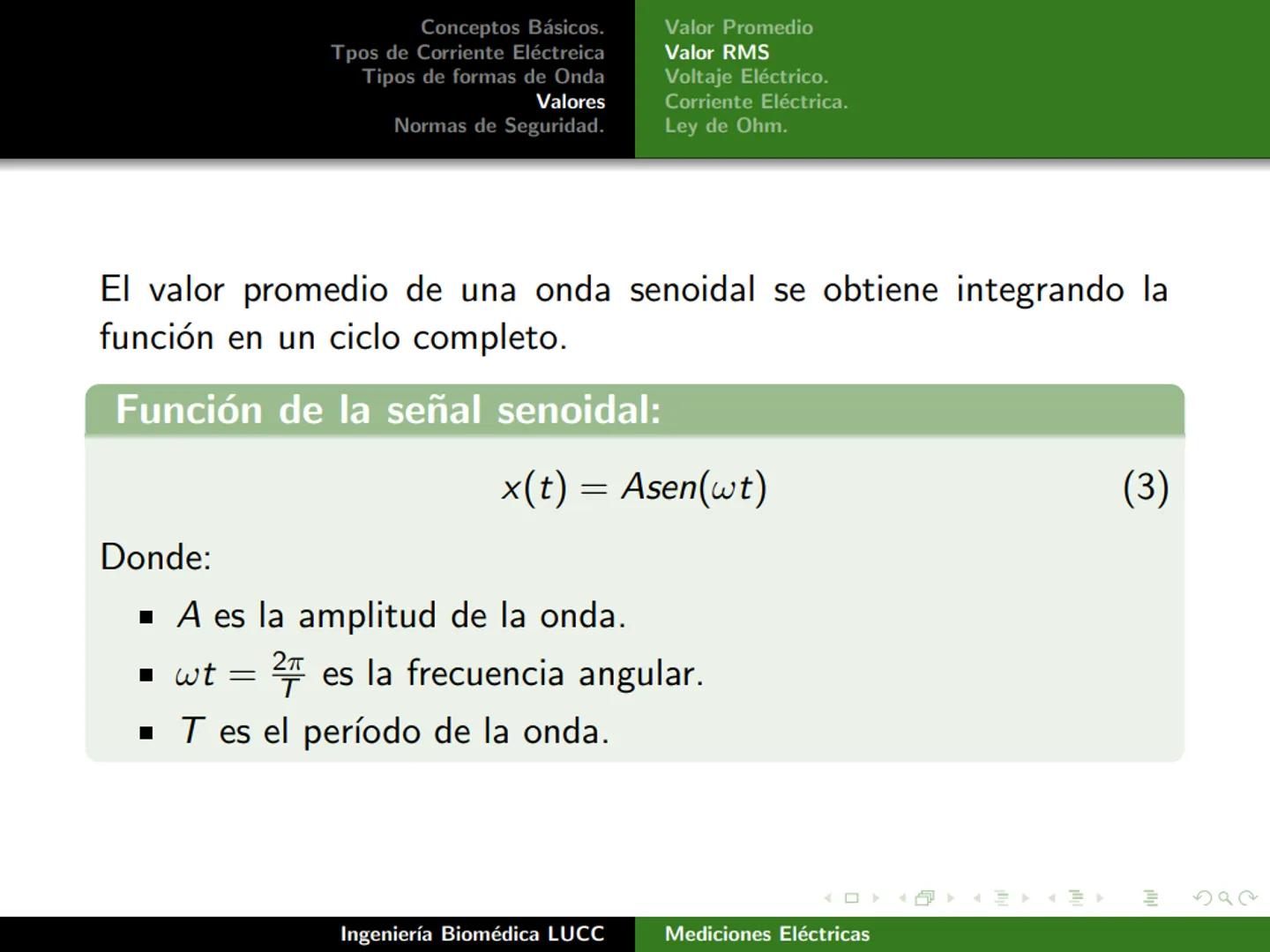

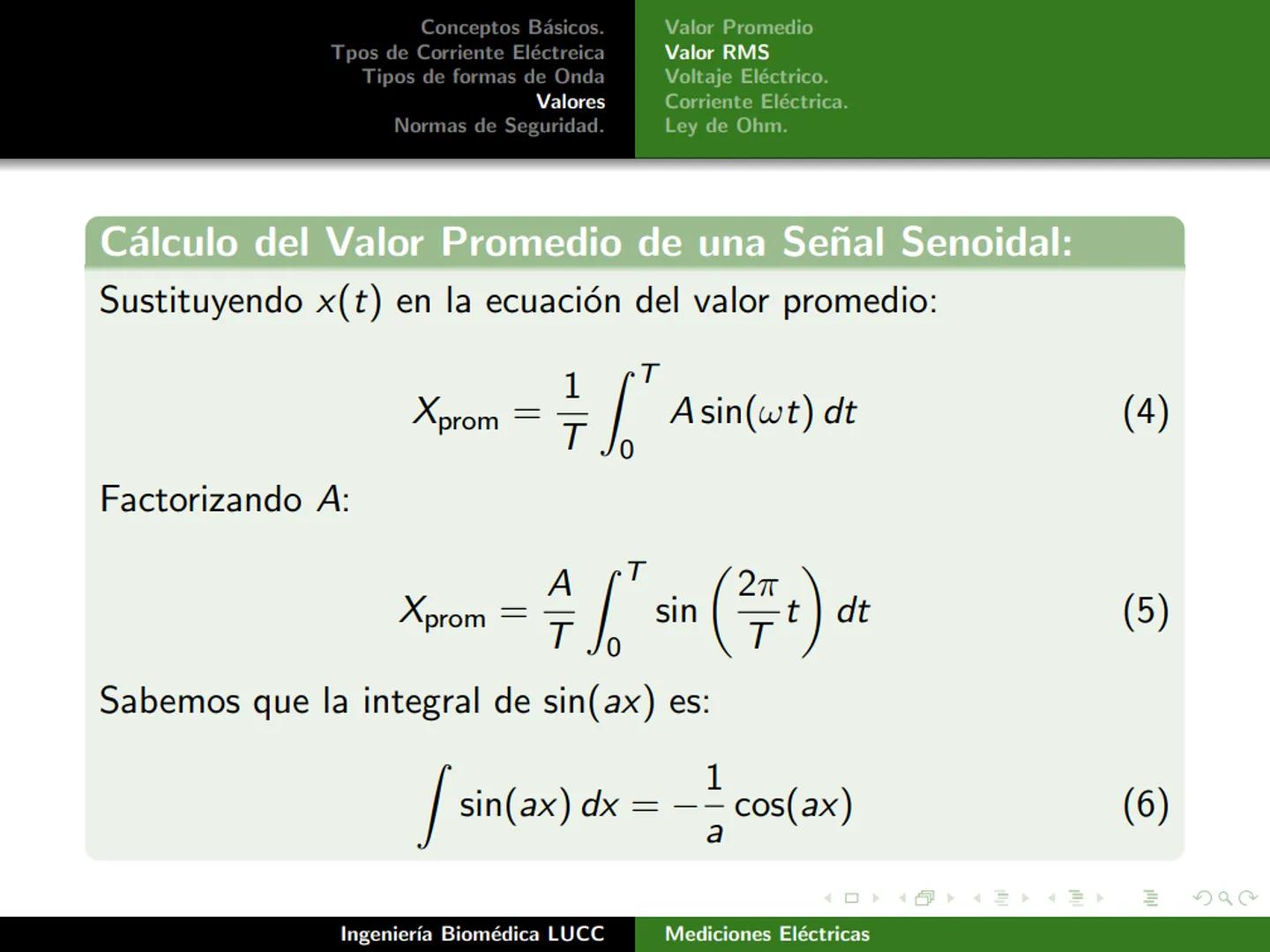

Los temas principales incluyen tipos de corriente eléctrica, formas de onda, sistemas de unidades, conceptos de medición y normas de seguridad. También aprenderás sobre precisión, exactitud, sensibilidad y cómo reducir errores en las mediciones.

💡 Tip clave: Este curso te dará las bases para entender cómo funcionan todos los equipos médicos que usarás en tu carrera profesional.

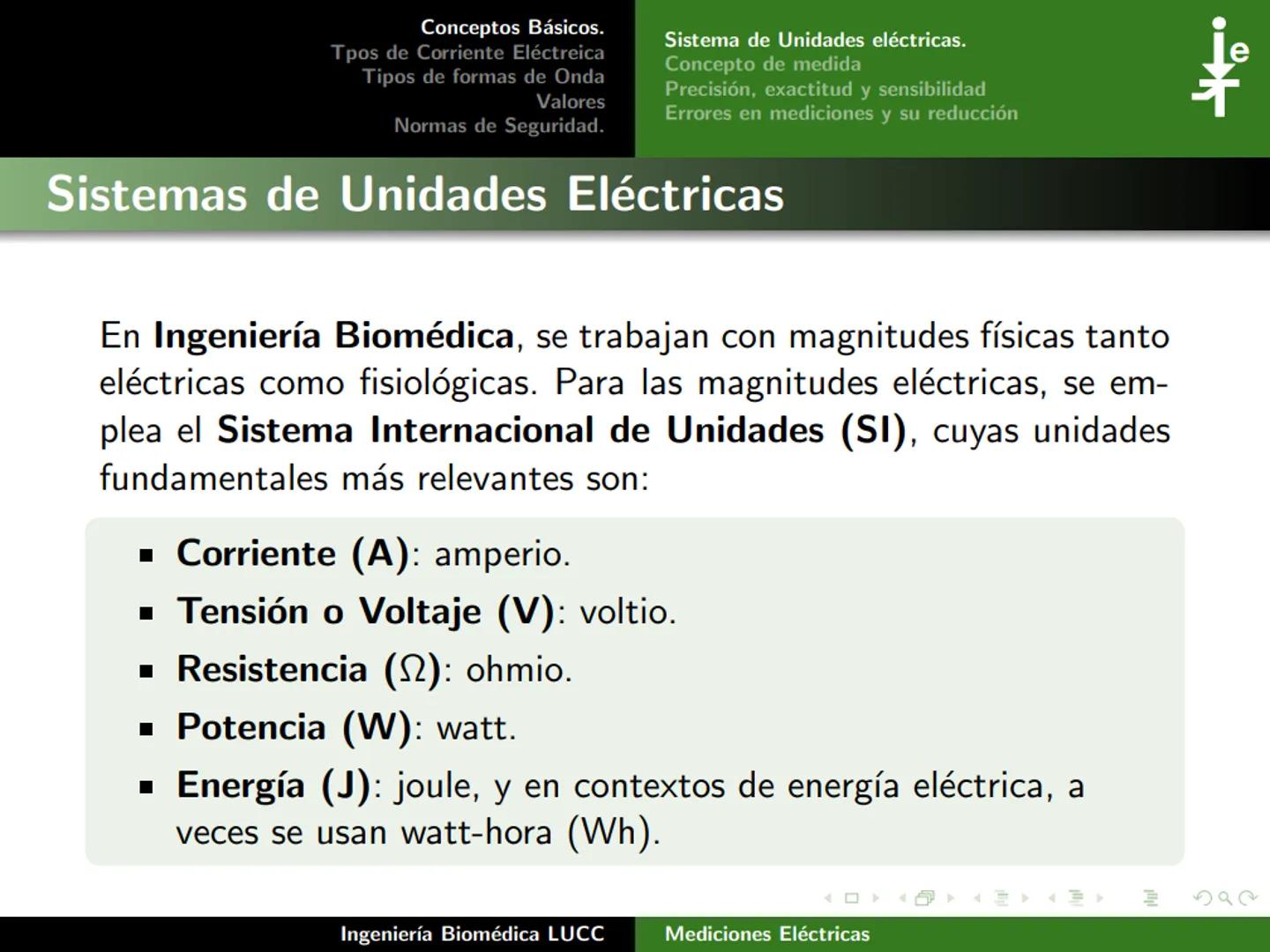

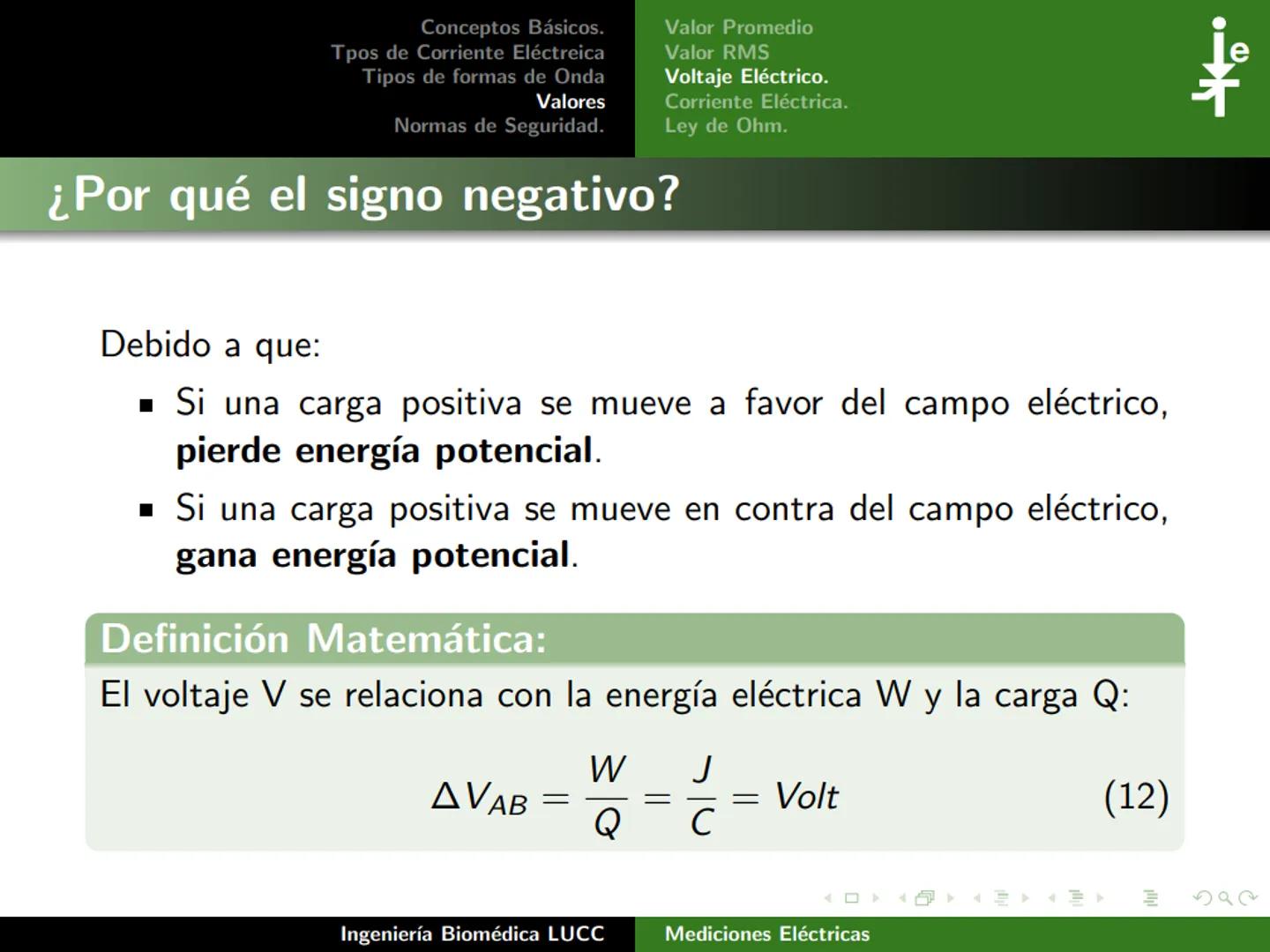

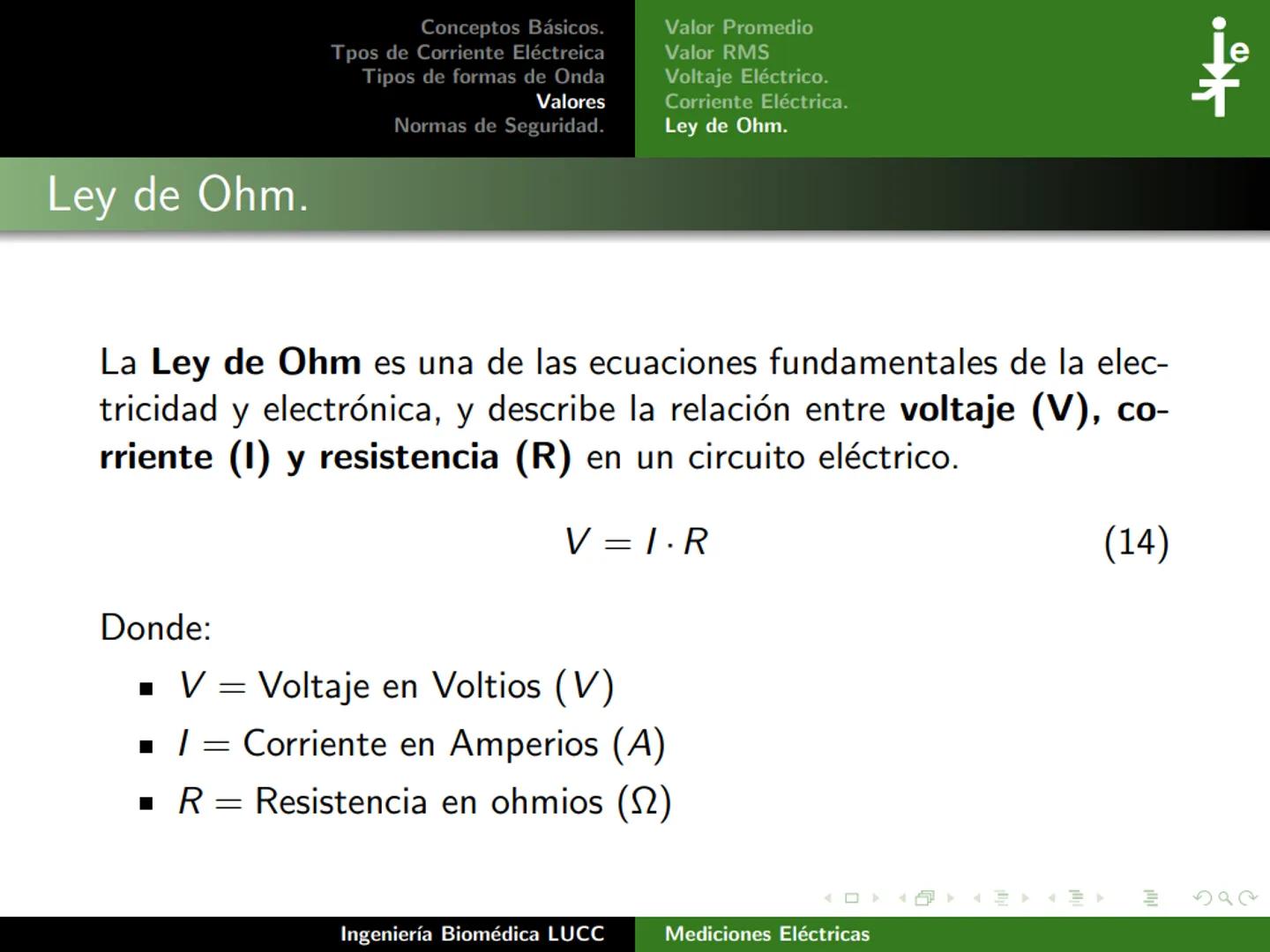

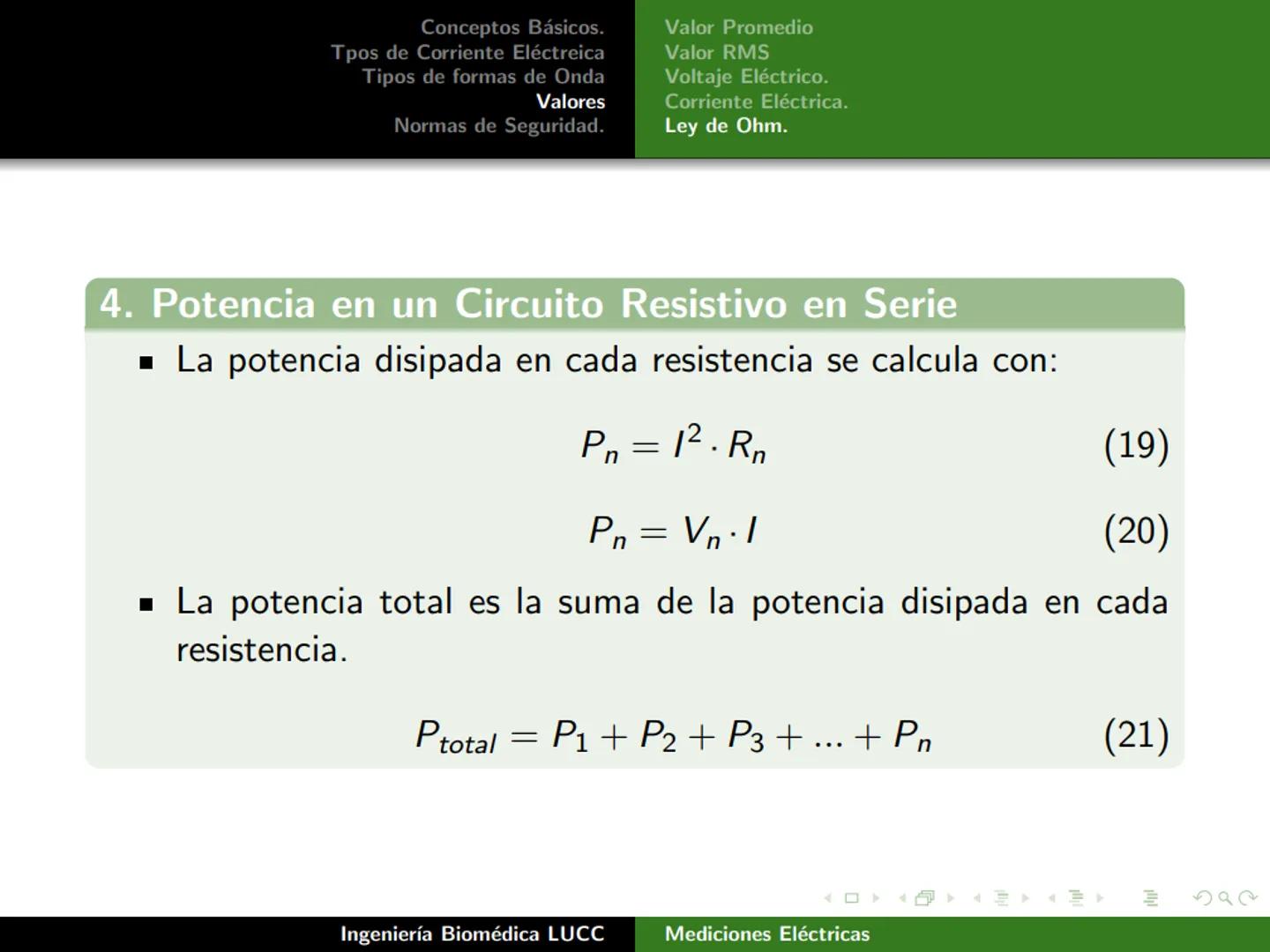

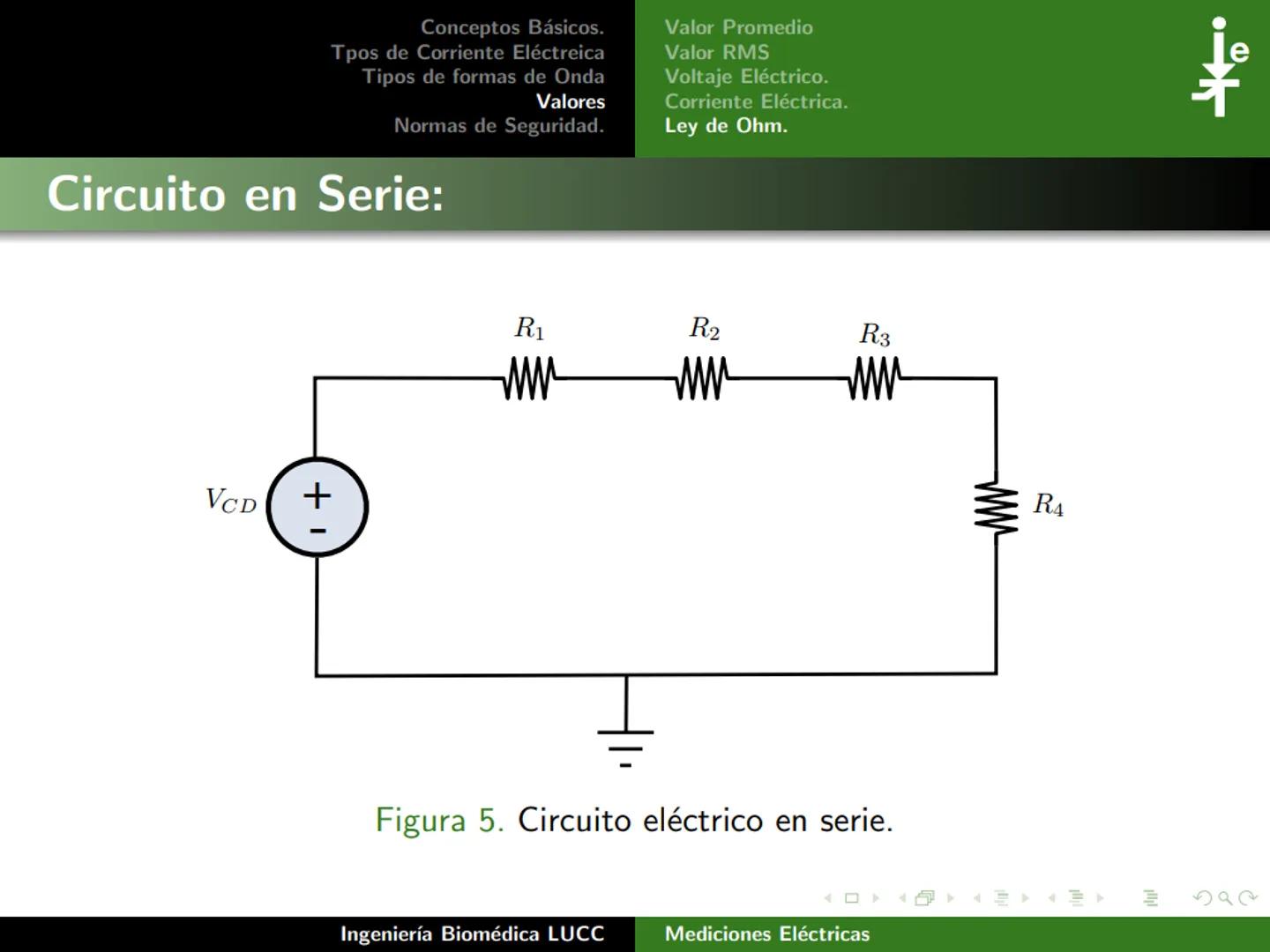

Sistemas de Unidades Eléctricas

En ingeniería biomédica trabajarás constantemente con magnitudes físicas eléctricas y fisiológicas. Para las eléctricas, usamos el Sistema Internacional de Unidades (SI), que es el estándar mundial.

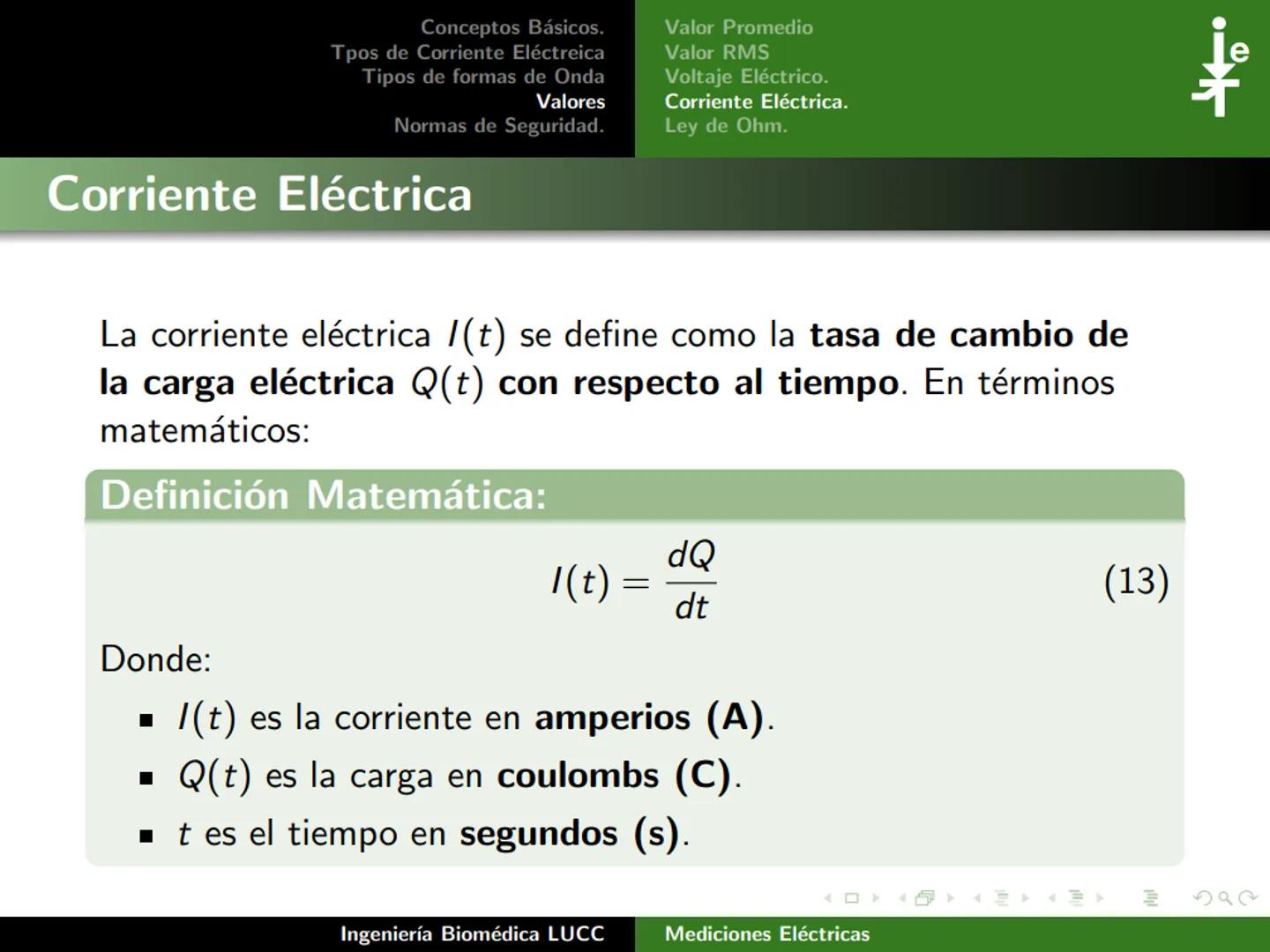

Las unidades fundamentales que más vas a usar son: corriente en amperios (A), voltaje en voltios (V), resistencia en ohmios (Ω), potencia en watts (W), y energía en joules (J). También verás los watt-hora (Wh) cuando hables de energía eléctrica.

Estas unidades son la base para entender cómo funcionan desde un simple termómetro digital hasta equipos complejos como resonancias magnéticas.

💡 Recuerda: Dominar estas unidades te ayudará a interpretar correctamente las especificaciones de cualquier equipo médico.

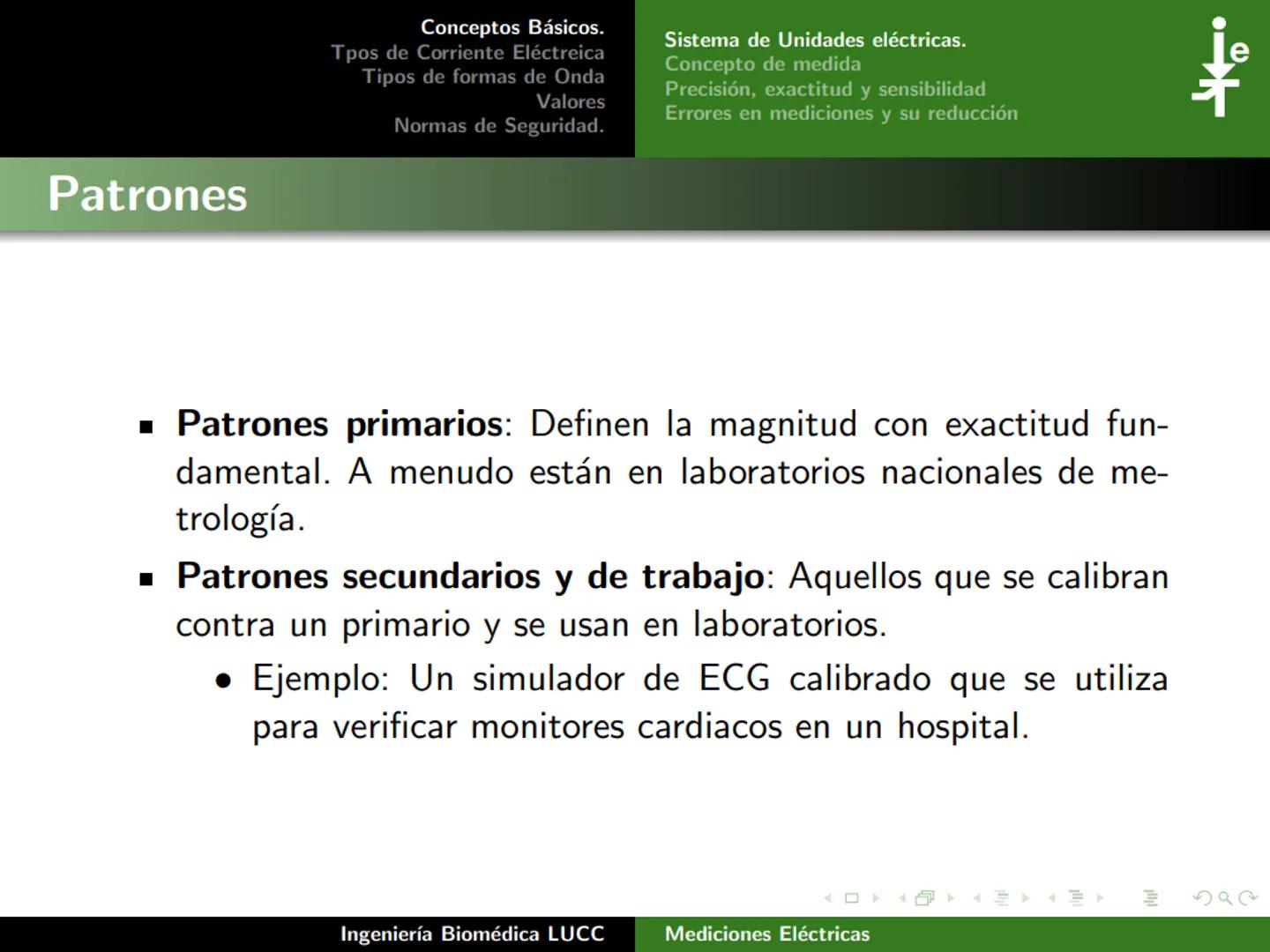

Patrones de Medición

Los patrones son referencias súper importantes que garantizan que tus mediciones sean confiables y comparables. Sin ellos, cada hospital tendría resultados diferentes para el mismo paciente.

Los patrones primarios definen las magnitudes con exactitud fundamental y están en laboratorios nacionales especializados. Los patrones secundarios y de trabajo se calibran contra los primarios y son los que usas en hospitales y laboratorios.

Un ejemplo perfecto es un simulador de ECG calibrado que se usa para verificar que los monitores cardiacos funcionen correctamente. Esto asegura que cuando veas una señal de 1.6 mV en la onda R, realmente sea ese valor.

💡 Dato interesante: Los patrones crean una "cadena de confianza" desde el laboratorio nacional hasta el equipo que usas en el hospital.

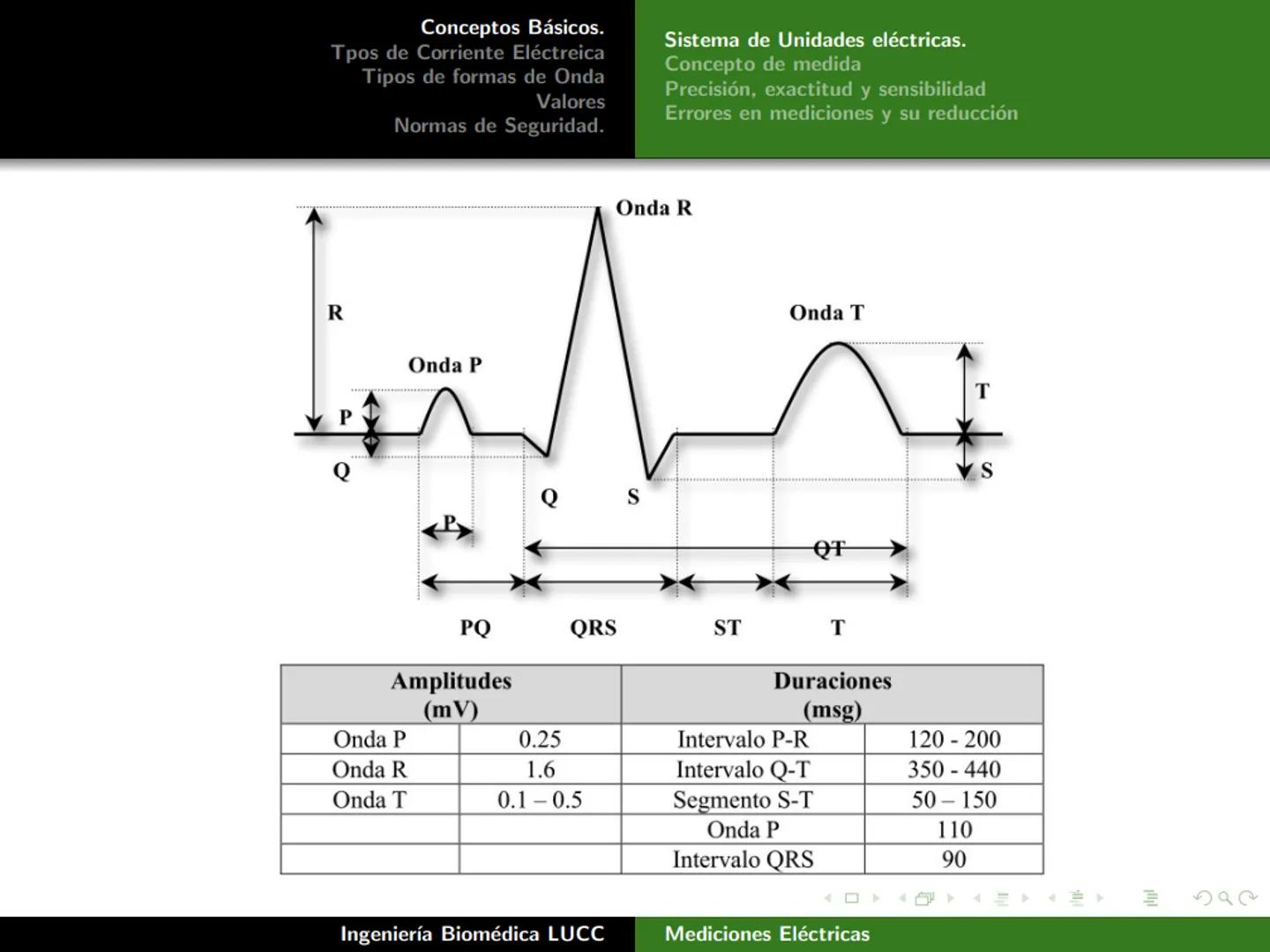

Ejemplo Práctico: Electrocardiograma

El electrocardiograma (ECG) es un ejemplo perfecto de mediciones eléctricas en biomedicina. Cada onda tiene valores específicos de amplitud y duración que debes conocer.

La onda P mide 0.25 mV y dura 110 msg, mientras que la onda R es la más grande con 1.6 mV. Los intervalos también son cruciales: el P-R debe estar entre 120-200 msg y el Q-T entre 350-440 msg.

Estos valores no son solo números, son indicadores vitales de la salud cardíaca. Un intervalo Q-T prolongado puede indicar riesgo de arritmias peligrosas.

💡 Para el examen: Memoriza los valores normales del ECG, especialmente la onda R (1.6 mV) y el intervalo QRS (90 msg).

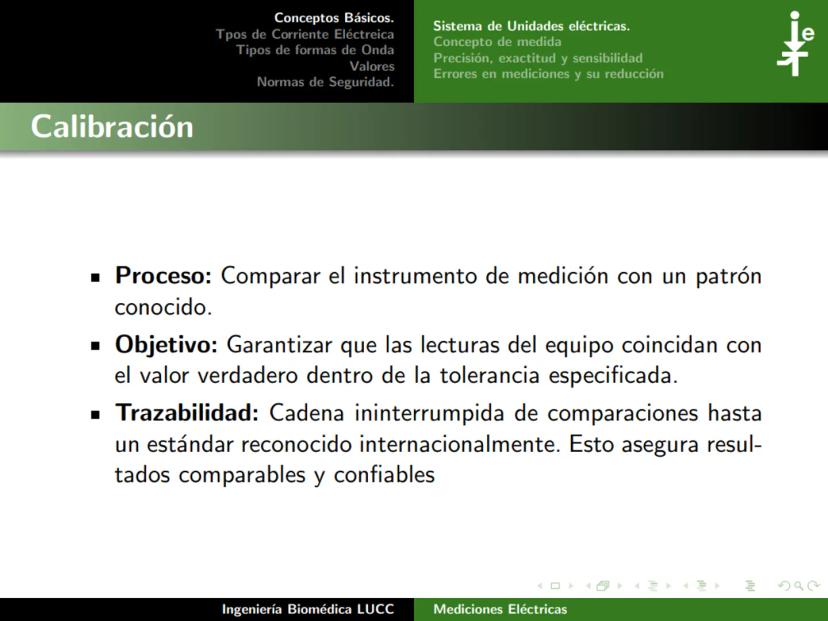

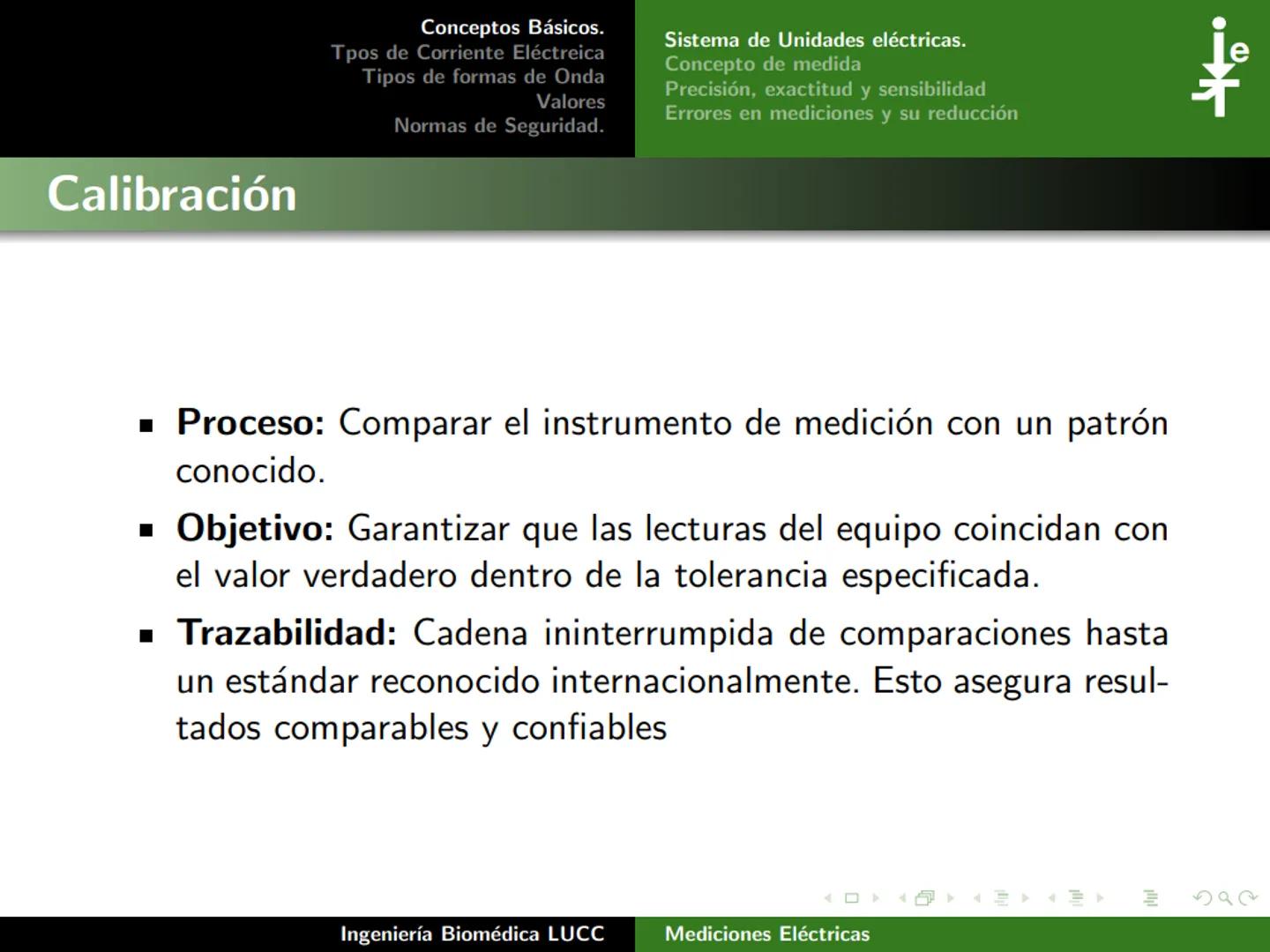

Calibración y Trazabilidad

La calibración es como afinar un instrumento musical, pero para equipos médicos. Comparas tu instrumento con un patrón conocido para garantizar que sus lecturas sean correctas dentro de la tolerancia permitida.

El objetivo es simple pero crítico: que cuando tu equipo diga "120 mmHg" realmente sean 120 mmHg, no 115 o 125. La vida de los pacientes puede depender de esta precisión.

La trazabilidad es la cadena ininterrumpida de comparaciones hasta un estándar internacional. Es como tener un "árbol genealógico" de tu medición que llega hasta los laboratorios más prestigiosos del mundo.

💡 Importante: Sin calibración regular, incluso el mejor equipo puede dar lecturas incorrectas y poner en riesgo a los pacientes.

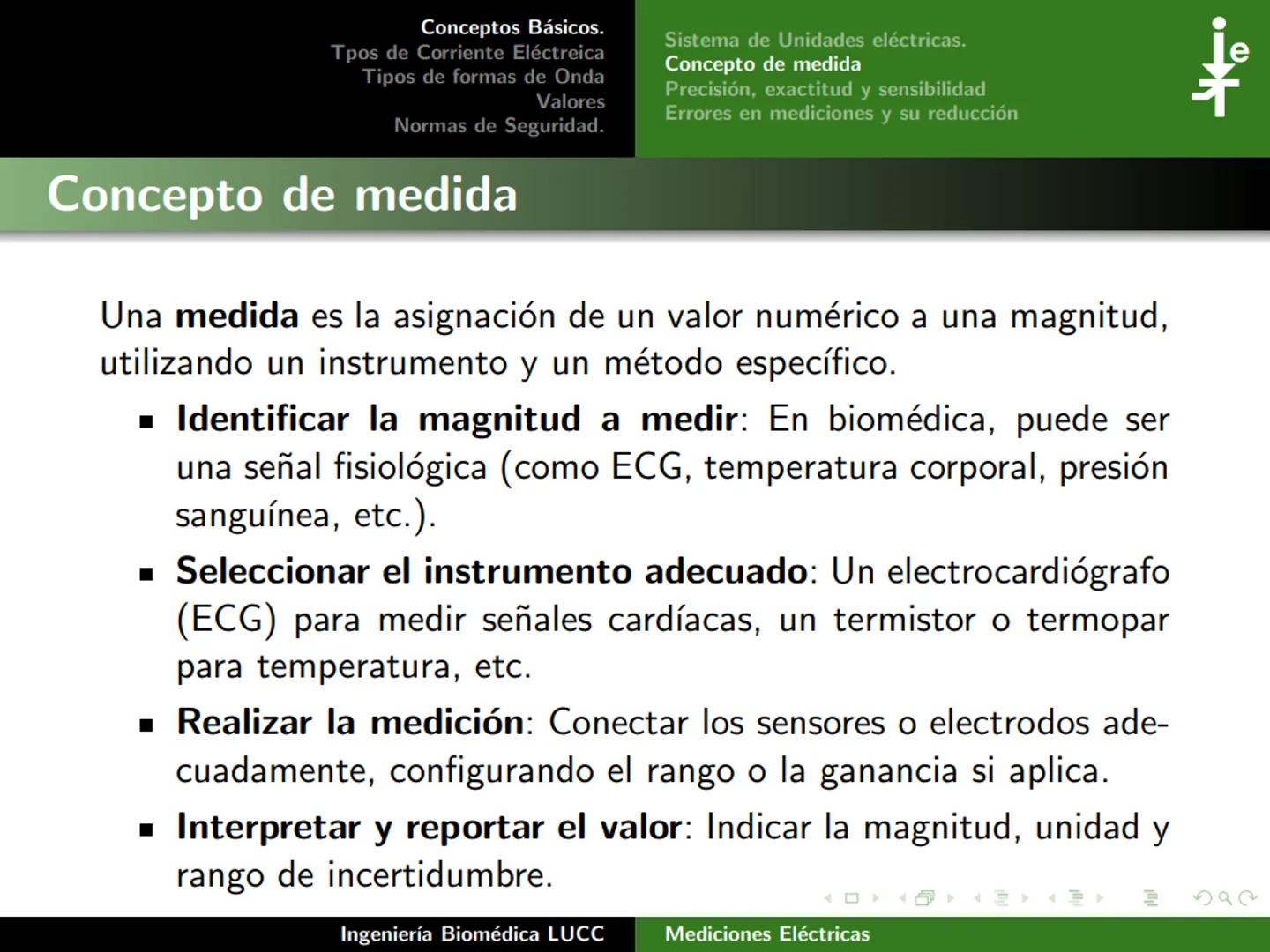

Concepto de Medida

Medir es asignar un valor numérico a algo que quieres cuantificar, usando un instrumento y método específicos. En biomedicina, puedes medir desde señales eléctricas del corazón hasta la temperatura corporal.

El proceso tiene cuatro pasos clave: identificar qué vas a medir (ECG, presión, temperatura), seleccionar el instrumento correcto (electrocardiógrafo, termómetro), realizar la medición conectando todo adecuadamente, y interpretar el resultado con su unidad e incertidumbre.

Por ejemplo, si mides un ECG, necesitas colocar los electrodos correctamente, configurar la ganancia del amplificador, y reportar el resultado en milivoltios con su margen de error.

💡 Tip práctico: Un buen ingeniero biomédico siempre reporta no solo el valor, sino también la incertidumbre de su medición.

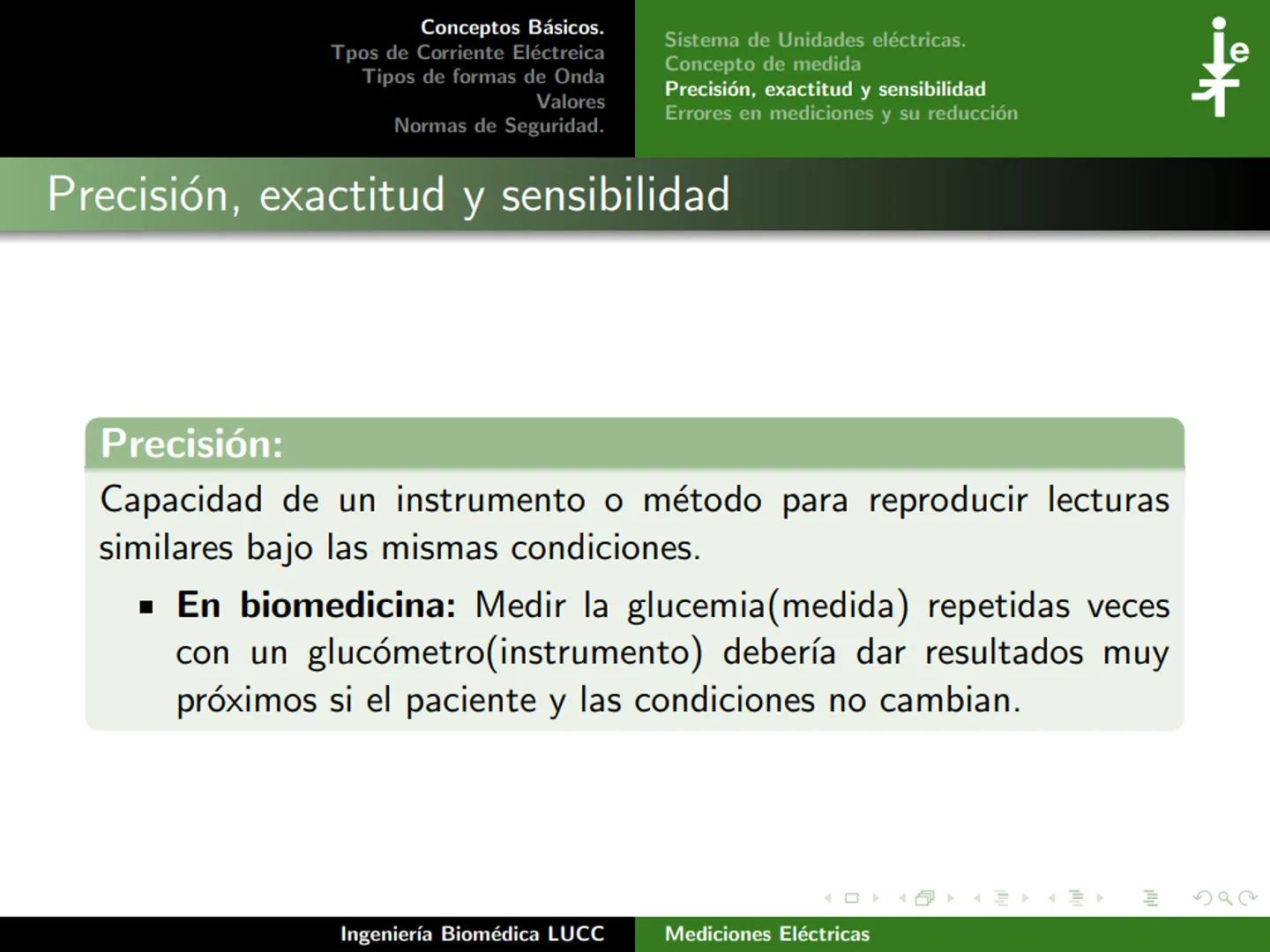

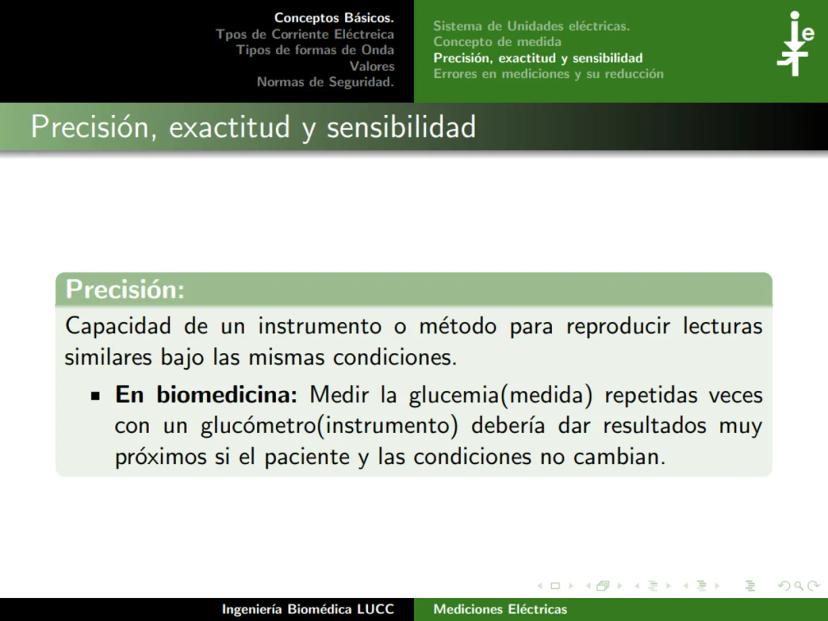

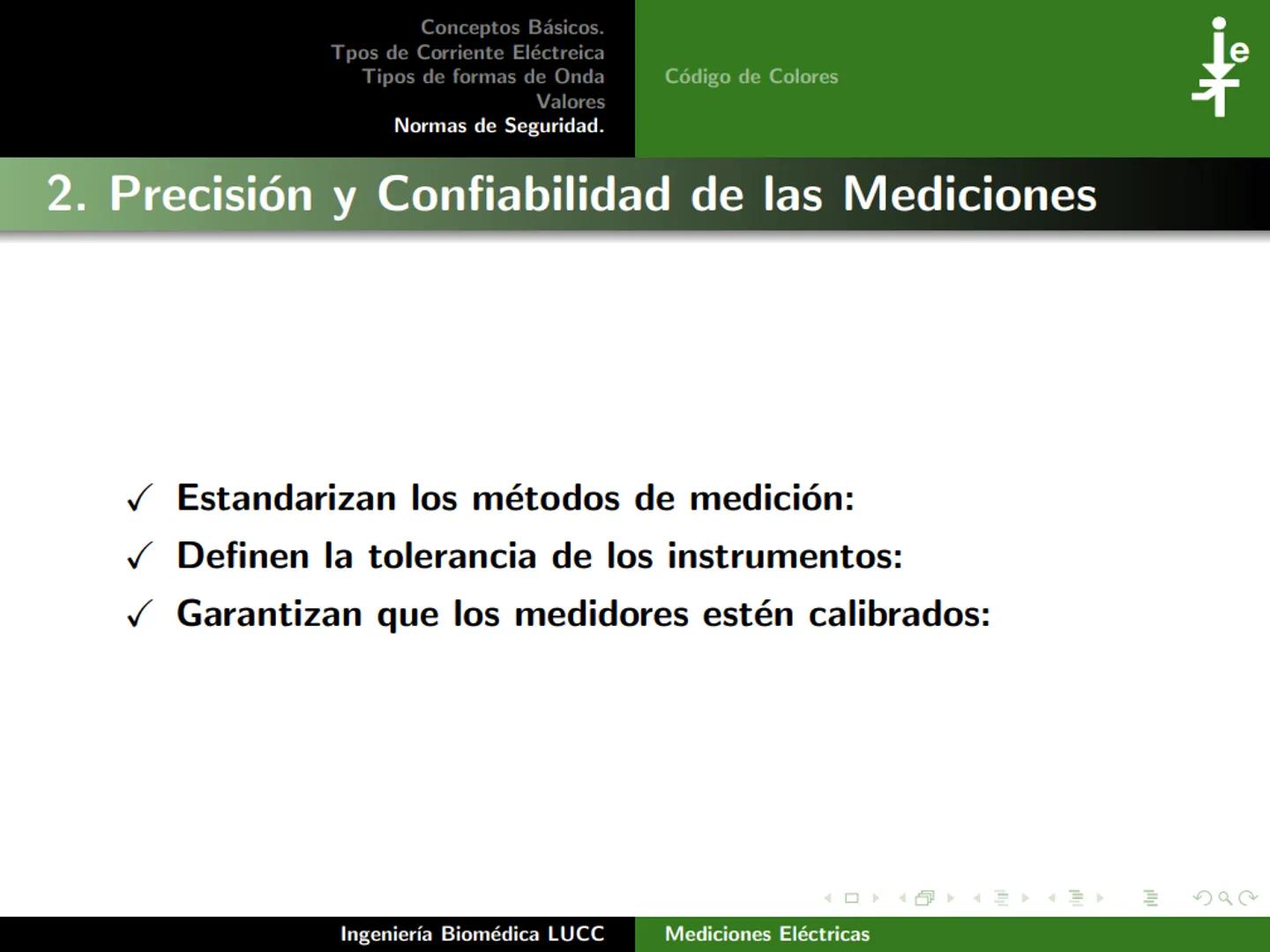

Precisión en Mediciones

La precisión es la capacidad de tu instrumento para dar lecturas similares cuando mides lo mismo varias veces. Es como un tirador que siempre da en el mismo lugar del blanco, aunque no sea el centro.

En biomedicina, si mides la glucemia de un paciente varias veces seguidas con el mismo glucómetro, los resultados deberían ser muy parecidos si las condiciones no cambian. Una diferencia grande entre mediciones indica poca precisión.

La precisión no significa que el valor sea correcto, solo que es consistente. Puedes tener un instrumento muy preciso pero que esté mal calibrado y siempre dé valores incorrectos.

💡 No confundas: Precisión es repetibilidad, exactitud es qué tan cerca estás del valor real.

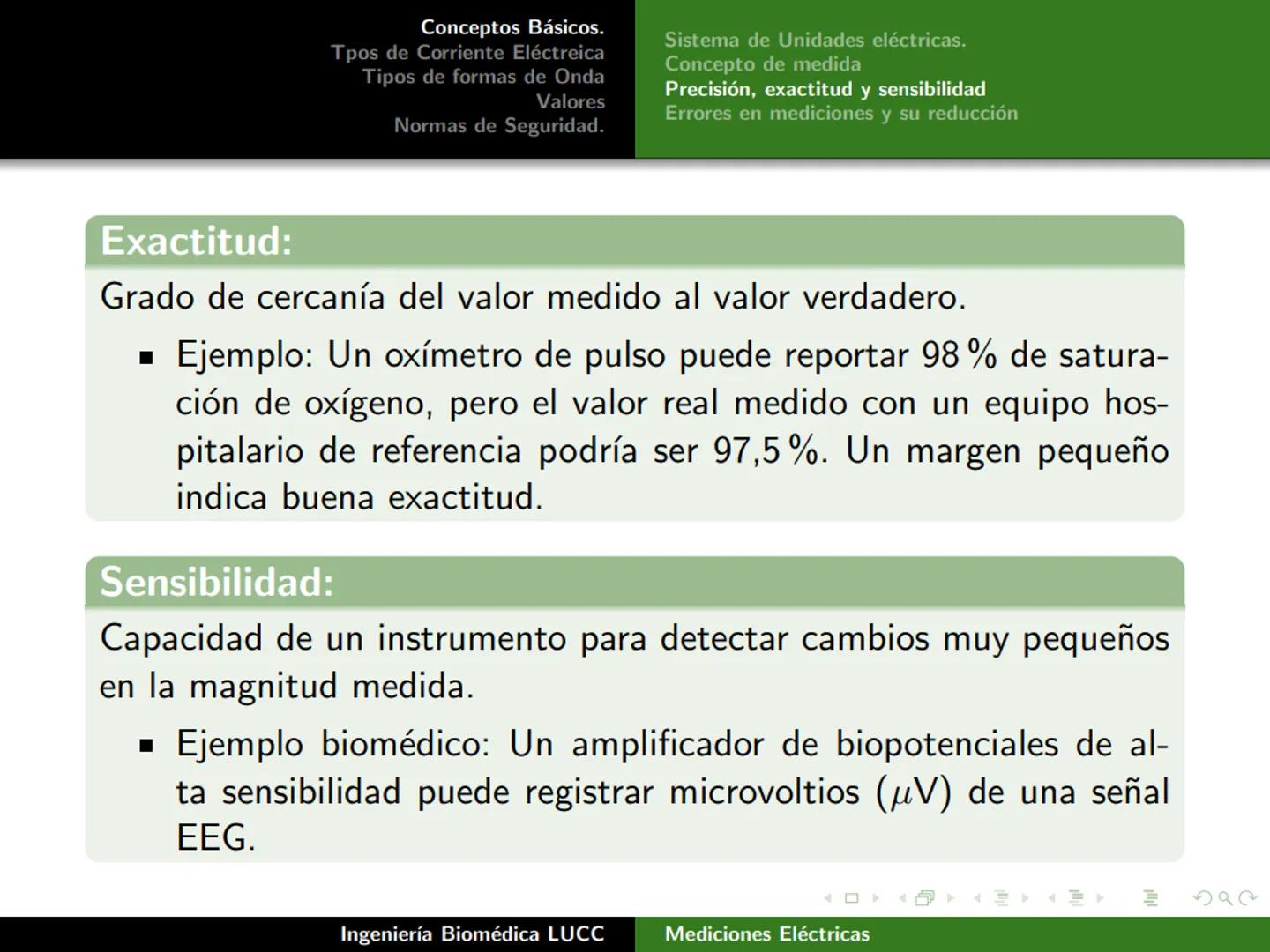

Exactitud y Sensibilidad

La exactitud mide qué tan cerca está tu medición del valor verdadero. Es como dar en el centro de la diana. Un oxímetro exacto debería mostrar 97.5% si ese es realmente el nivel de saturación de oxígeno del paciente.

La sensibilidad es la capacidad de detectar cambios muy pequeños. Un amplificador de biopotenciales de alta sensibilidad puede registrar microvoltios (μV) de señales EEG, que son súper débiles pero cruciales para estudiar la actividad cerebral.

En la práctica, necesitas que tus equipos sean exactos, precisos Y sensibles. Un monitor cardíaco debe detectar cambios pequeños (sensibilidad), ser consistente (precisión) y mostrar valores correctos (exactitud).

💡 Ejemplo fácil: Un termómetro sensible detecta cambios de 0.1°C, uno preciso da siempre el mismo valor, uno exacto muestra la temperatura real.

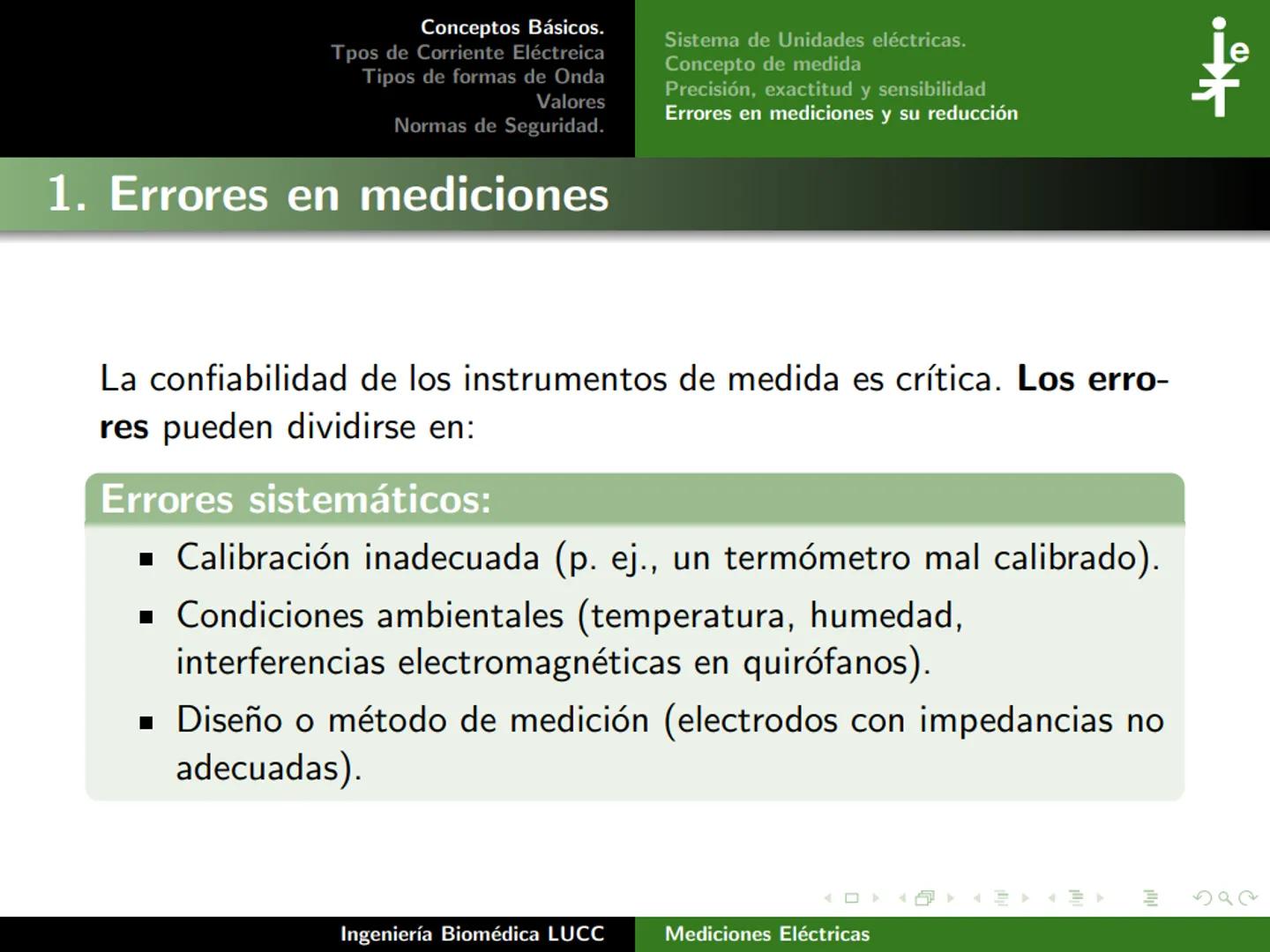

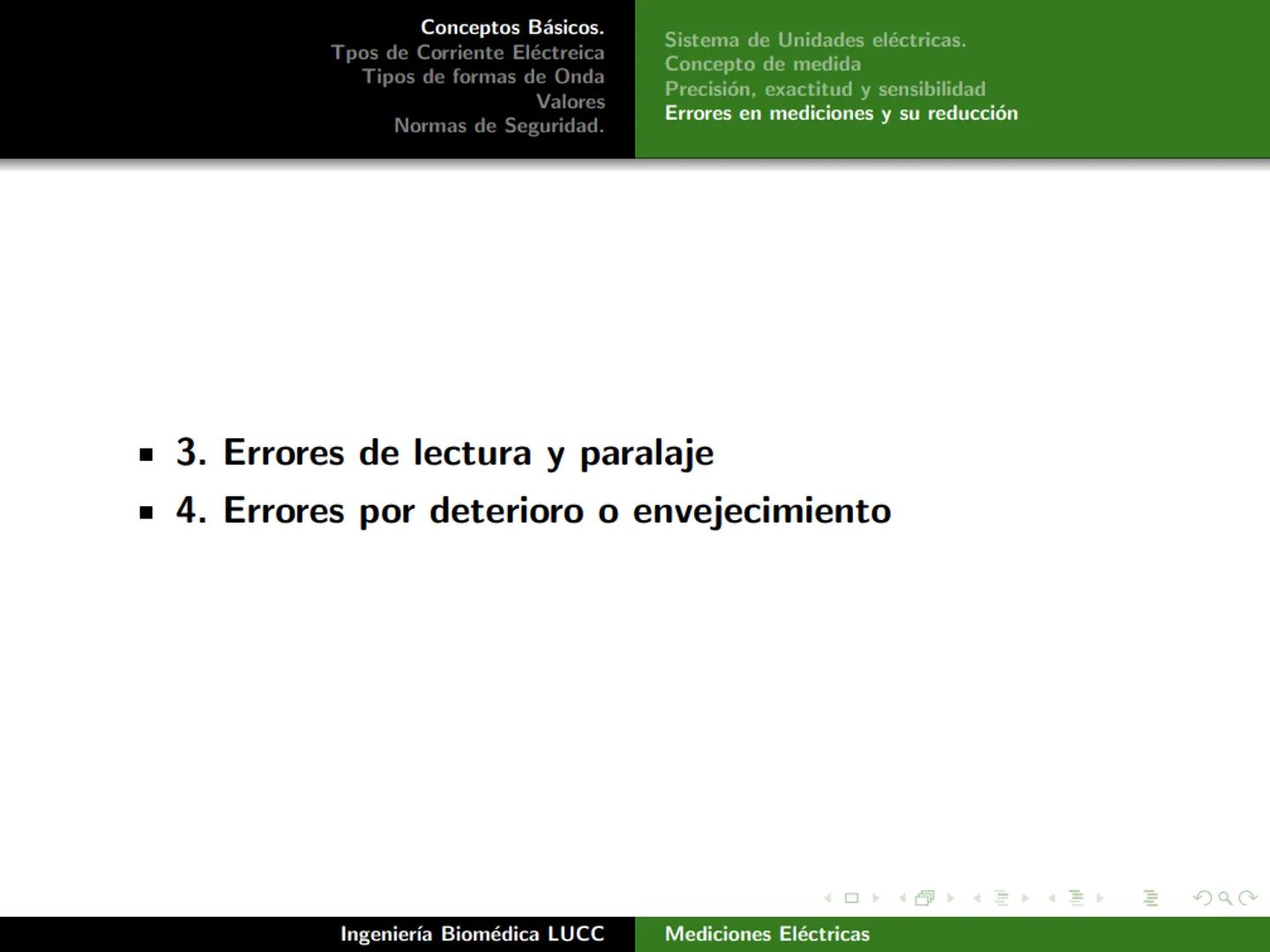

Errores Sistemáticos

Los errores sistemáticos son como tener un sesgo constante en tus mediciones. Son predecibles y se repiten, pero por eso mismo se pueden corregir si los identificas.

Las causas principales son calibración inadecuada (como un termómetro que siempre lee 1°C de más), condiciones ambientales problemáticas (temperatura, humedad, interferencias electromagnéticas en quirófanos), y problemas de método (electrodos con impedancia incorrecta).

Estos errores son especialmente peligrosos porque pueden pasar desapercibidos durante mucho tiempo. Un equipo mal calibrado puede estar dando lecturas incorrectas durante meses sin que nadie se dé cuenta.

💡 Clave para recordar: Los errores sistemáticos son constantes y predecibles, por eso se pueden prevenir con buenas prácticas.

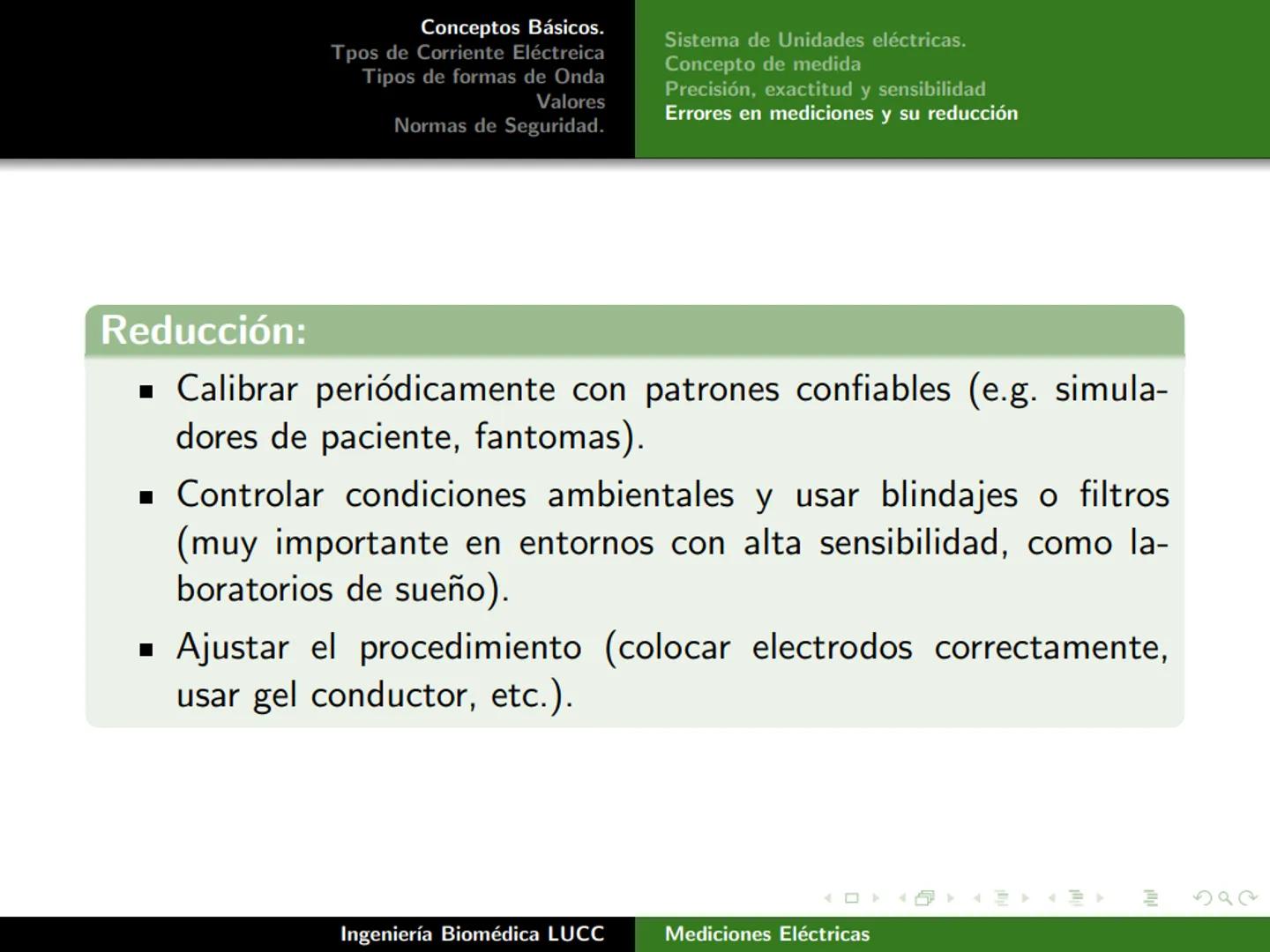

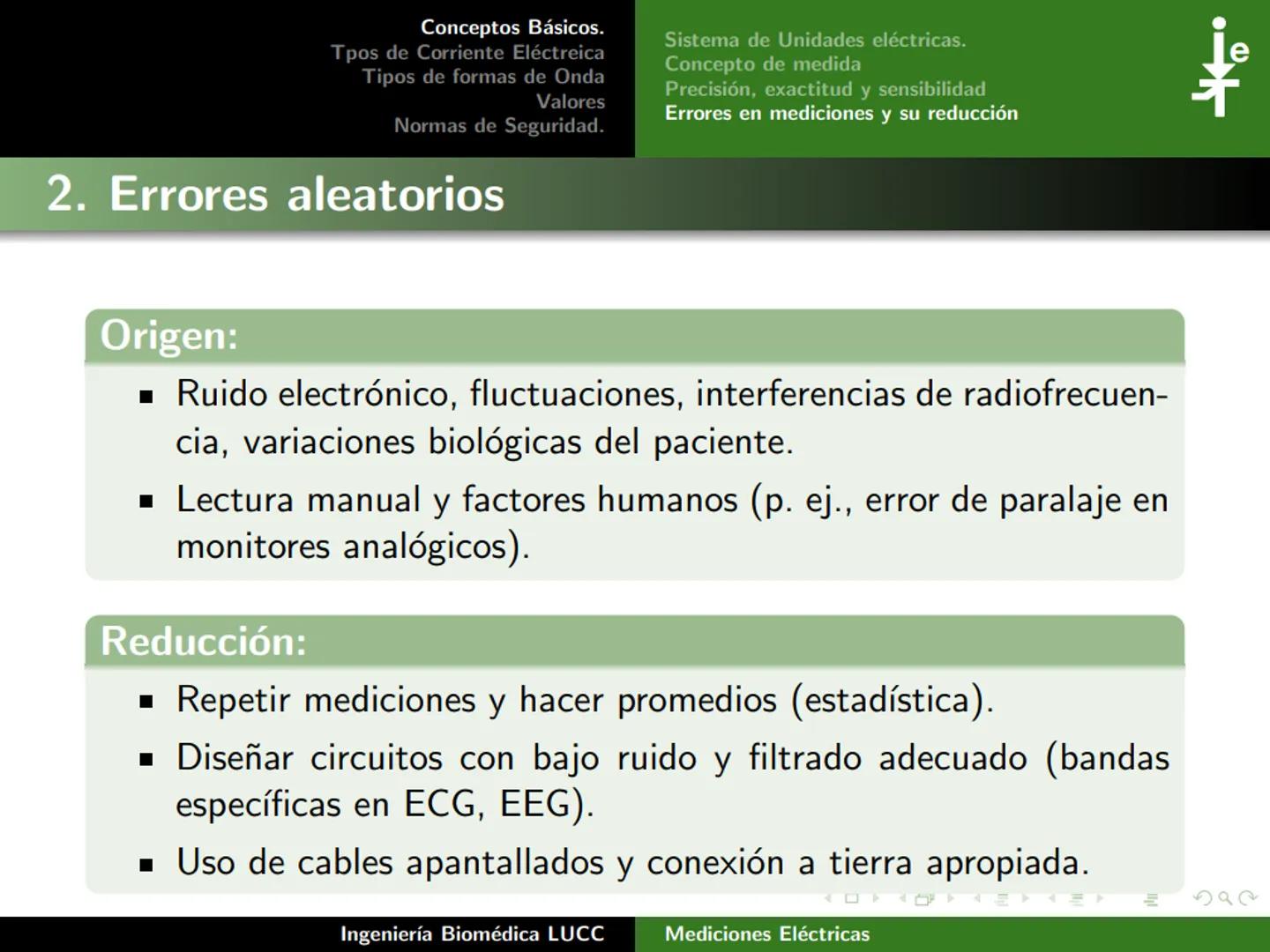

Reducción de Errores

Para reducir errores sistemáticos tienes herramientas muy efectivas que debes aplicar religiosamente. La calibración periódica con patrones confiables es tu primera línea de defensa.

Usa simuladores de paciente y fantomas para verificar que tus equipos funcionen correctamente. Controla las condiciones ambientales y usa blindajes o filtros, especialmente en lugares sensibles como laboratorios de sueño donde las señales son muy débiles.

También ajusta tu procedimiento: coloca electrodos correctamente, usa gel conductor fresco, verifica las conexiones. Muchos errores vienen de técnicas deficientes, no de equipos defectuosos.

💡 Regla de oro: Un mantenimiento preventivo regular evita el 90% de los problemas de medición en equipos biomédicos.
