Exploración de Planos y Superficies

Planos y Superficies

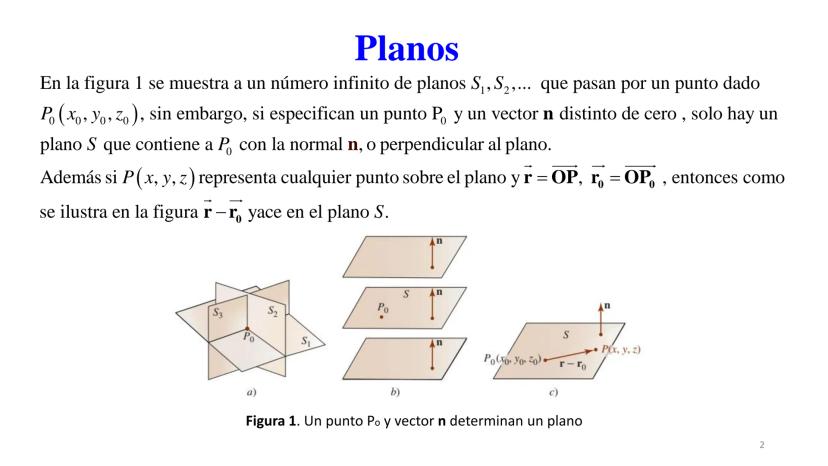

Los planos son superficies fundamentales en la geometría tridimensional. Para describir un plano en el espacio, necesitamos un punto y un vector normal (perpendicular) a dicho plano.

Cuando tienes un punto P₀(x₀, y₀, z₀) y un vector normal n⃗ diferente de cero, juntos determinan un único plano en el espacio. Esta combinación es poderosa porque cualquier vector que yace en el plano será perpendicular al vector normal.

🔍 Concepto clave: Un plano queda completamente determinado por un punto y un vector normal, similar a cómo una recta queda determinada por un punto y un vector director.

En tu estudio de planos y superficies, desarrollarás intuición espacial que te ayudará en cursos avanzados de matemáticas, física e ingeniería.

Ecuaciones del Plano

Existen tres formas principales de representar un plano matemáticamente:

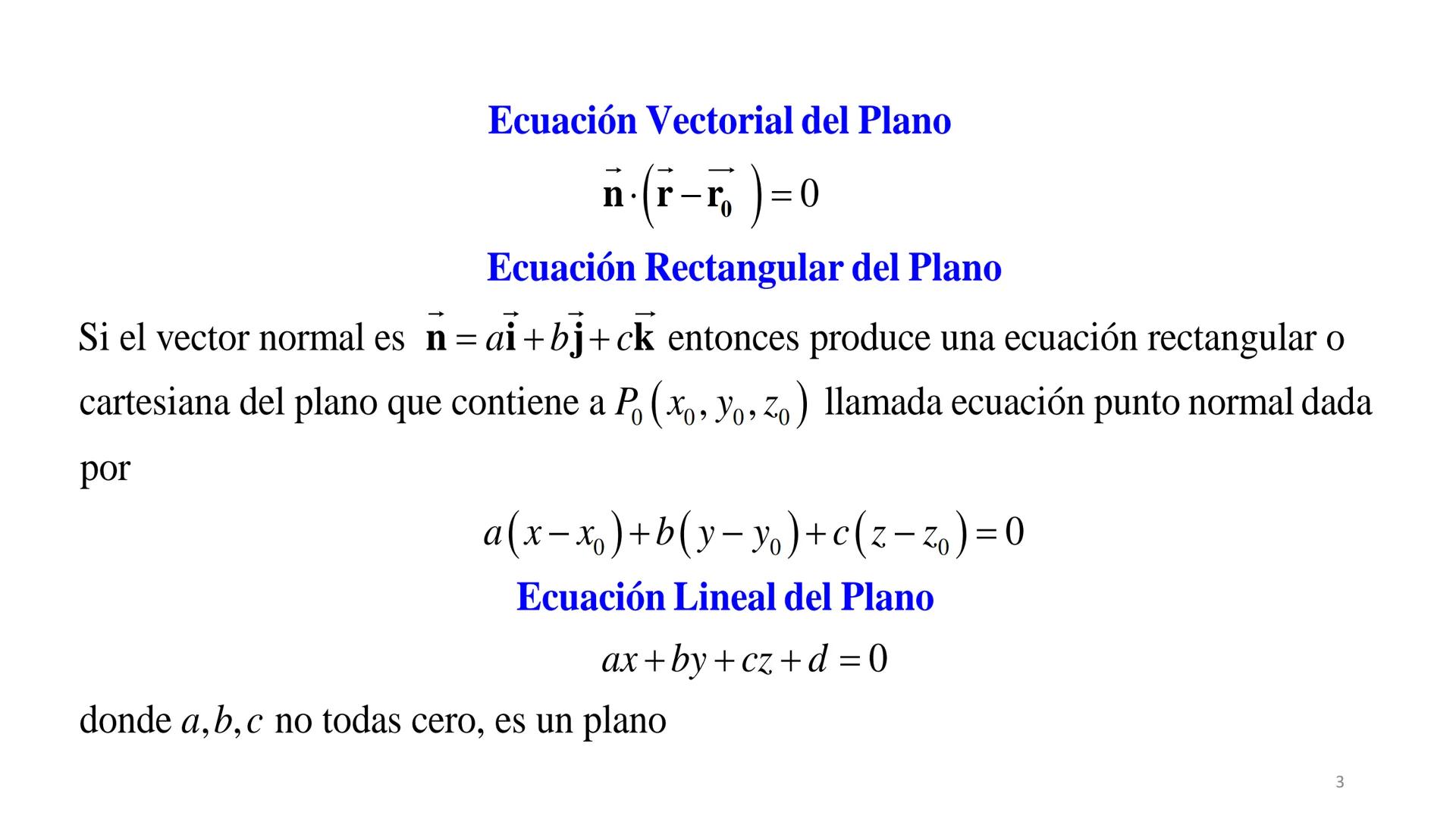

Ecuación vectorial del plano: n⃗·$r⃗-r⃗₀$ = 0 Donde n⃗ es el vector normal, r⃗ es un vector a cualquier punto del plano, y r⃗₀ es el vector a un punto conocido del plano.

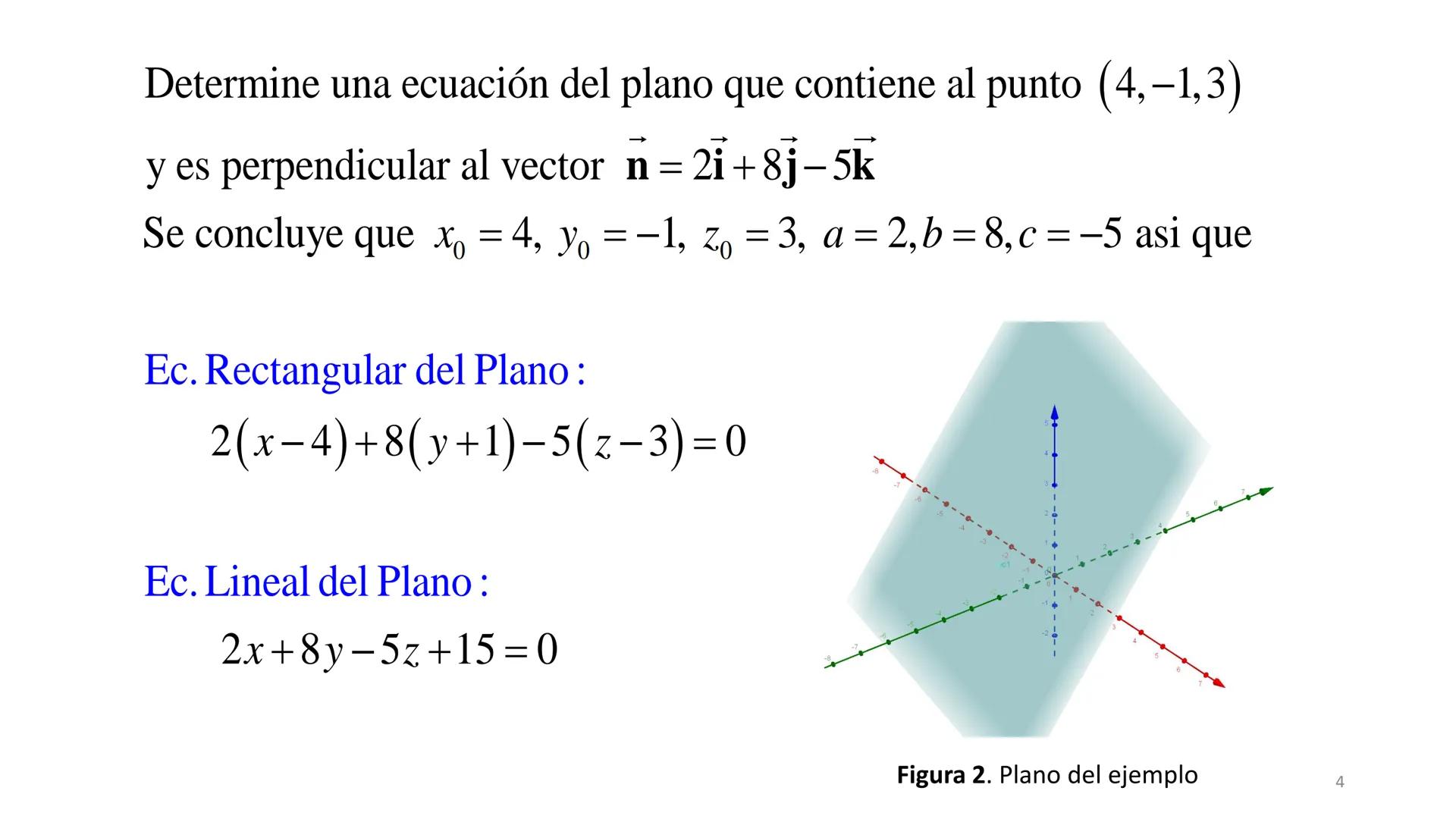

Ecuación rectangular (punto-normal): a$x-x₀$ + b$y-y₀$ + c$z-z₀$ = 0 Donde (x₀, y₀, z₀) es un punto del plano y n⃗ = a·i⃗ + b·j⃗ + c·k⃗ es el vector normal.

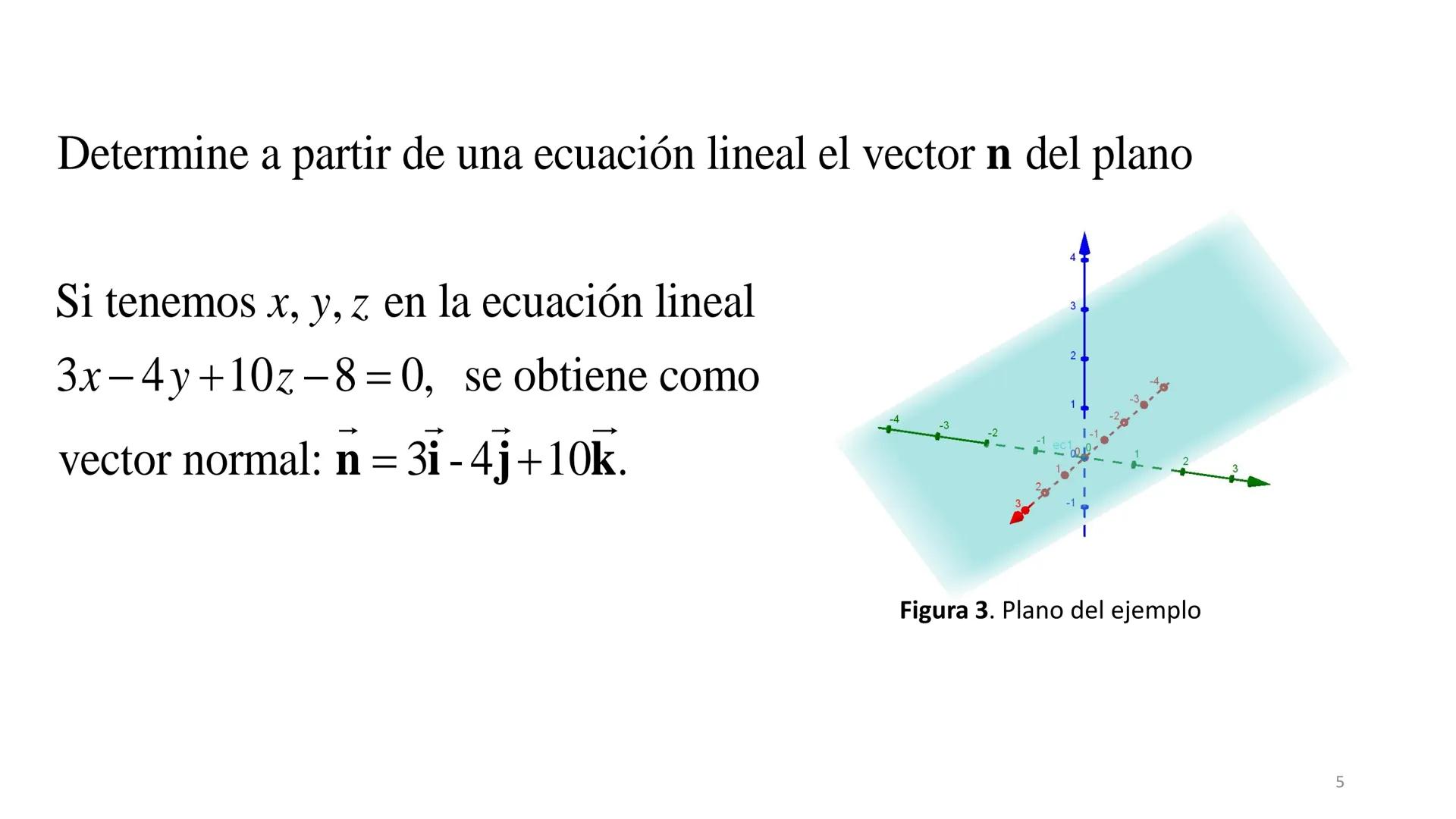

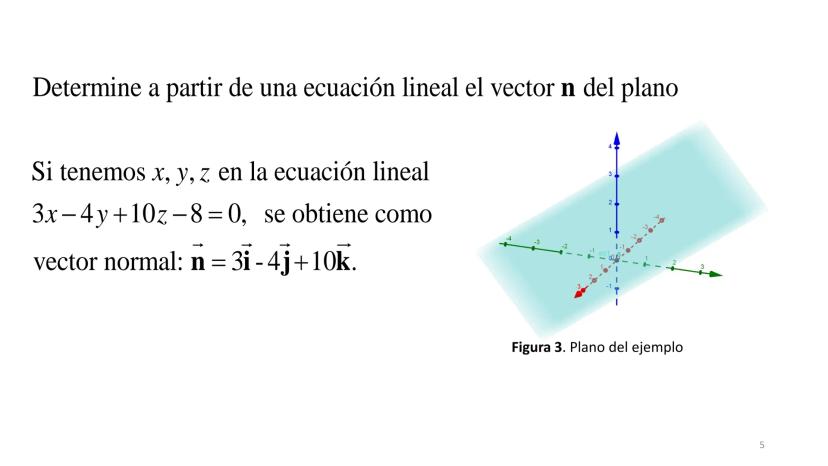

Ecuación lineal del plano: ax + by + cz + d = 0 Esta es la forma más compacta, donde a, b y c no pueden ser simultáneamente cero.

💡 Consejo: Puedes transformar fácilmente entre las diferentes formas de ecuación del plano. Para pasar de la forma punto-normal a la lineal, simplemente distribuye y agrupa términos.

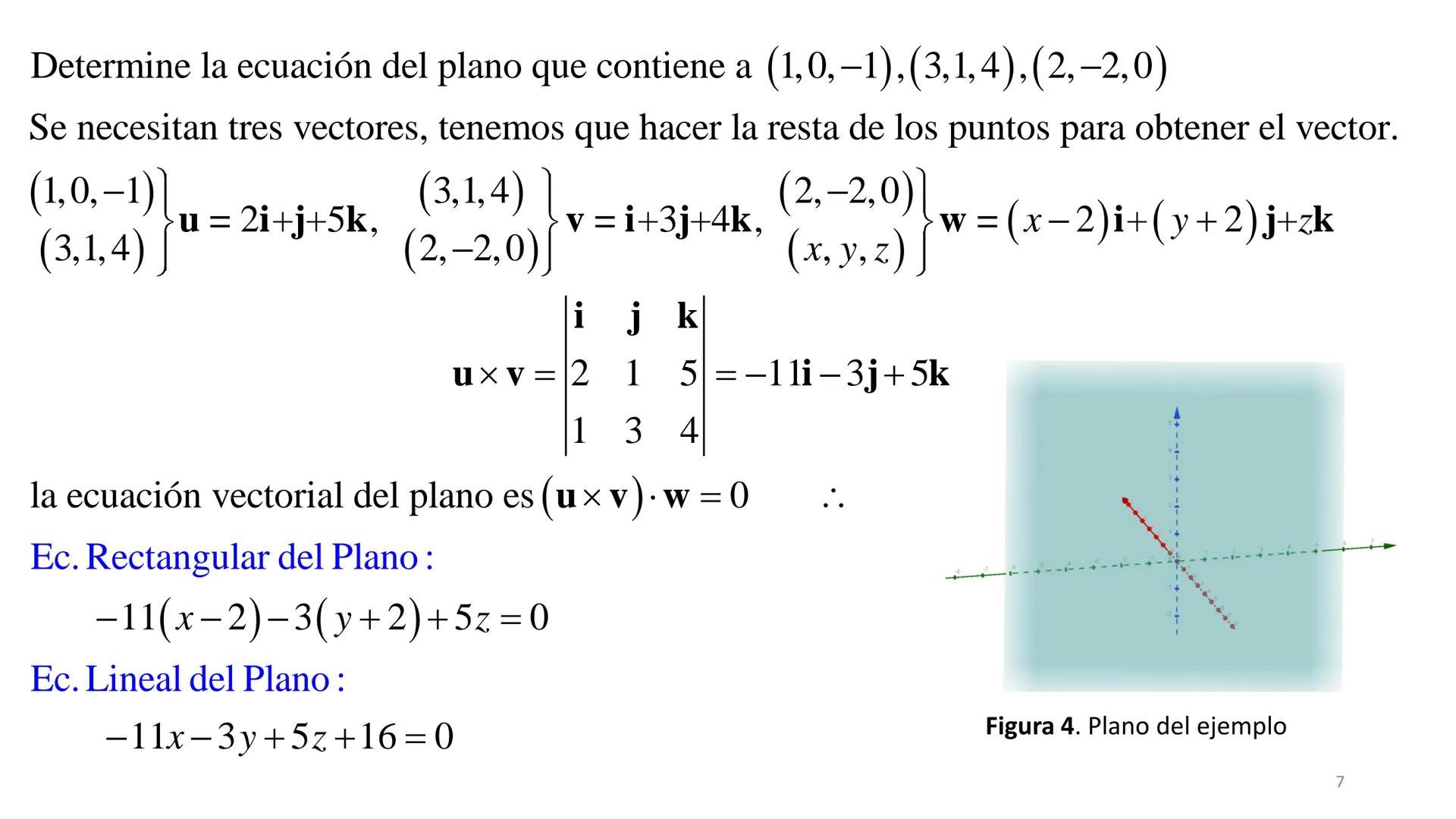

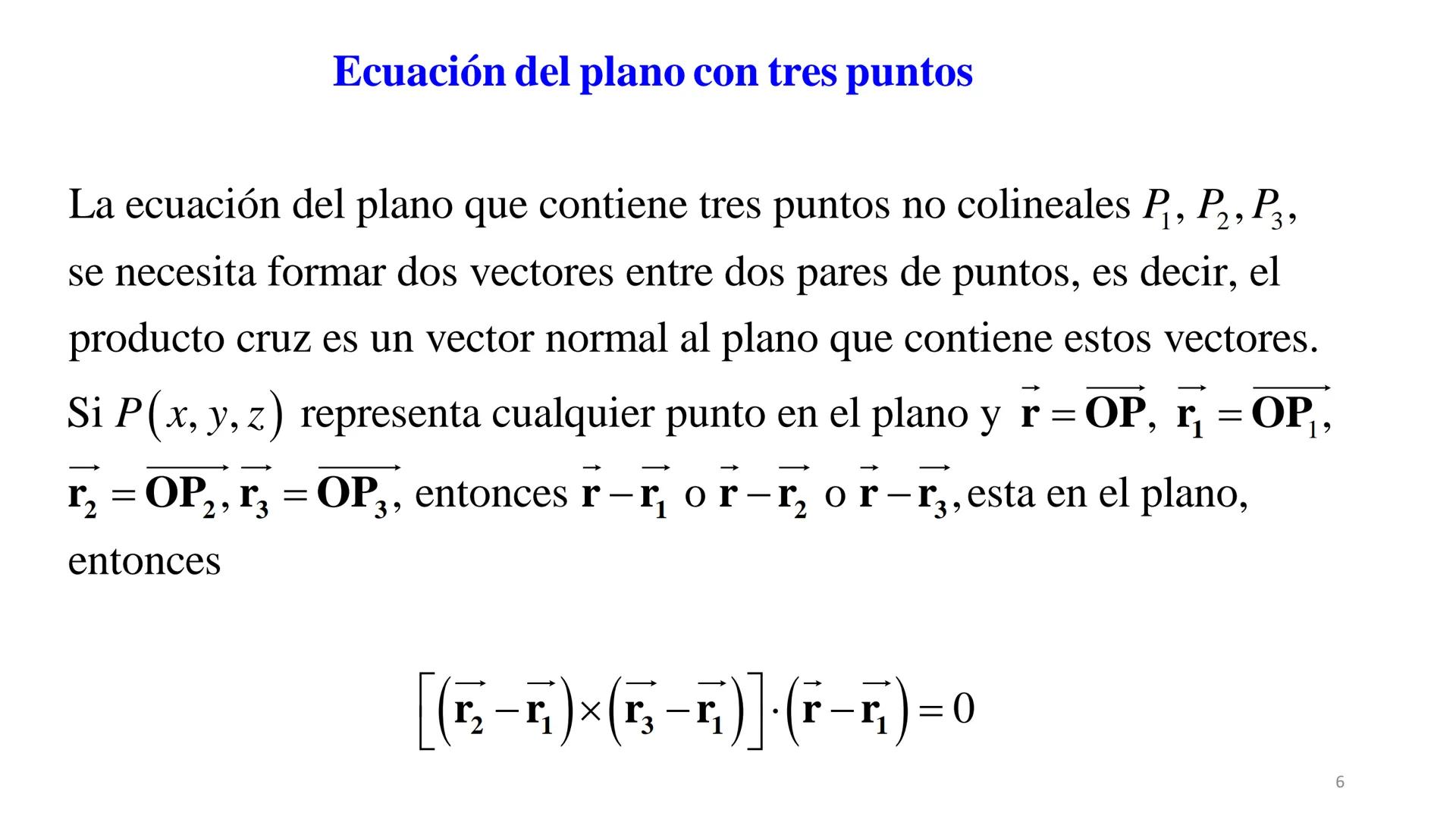

Planos con Tres Puntos

Cuando conoces tres puntos no colineales, puedes determinar un único plano que los contiene. El procedimiento es ingenioso:

1. Forma dos vectores entre los puntos (por ejemplo, P₂ - P₁ y P₃ - P₁)
2. Calcula el producto cruz entre estos vectores para obtener un vector normal al plano
3. Usa cualquiera de los puntos originales y el vector normal para escribir la ecuación

La ecuación vectorial resultante es: $(r⃗₂ - r⃗₁) × (r⃗₃ - r⃗₁)$ · $r⃗ - r⃗₁$ = 0

Cuando trabajas con coordenadas, esto se convierte en un determinante que te permite calcular el vector normal y luego construir la ecuación del plano.

🔍 Recuerda: El producto cruz de dos vectores siempre es perpendicular a ambos vectores originales, lo que nos da el vector normal perfecto para nuestro plano.

Cilindros y Esferas

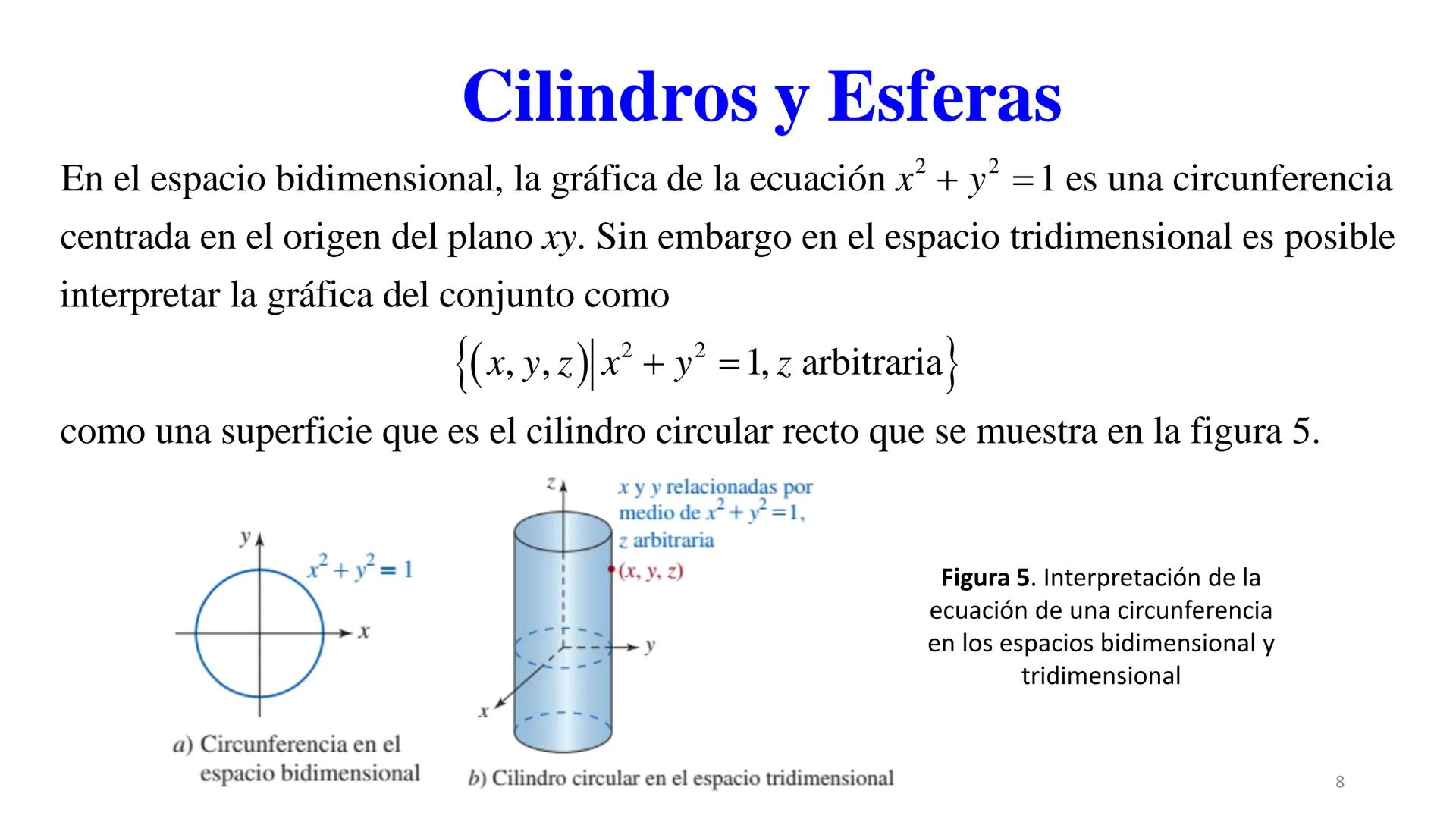

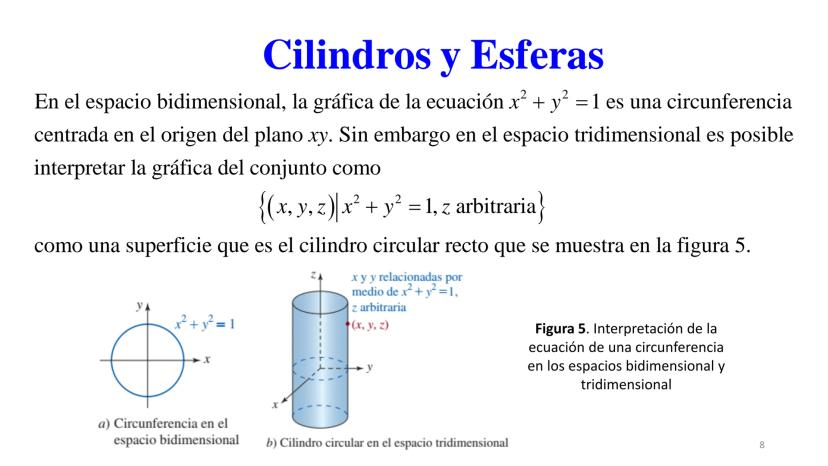

Una ecuación bidimensional como x² + y² = 1 representa una circunferencia en el plano xy. Sin embargo, en el espacio tridimensional, esta misma ecuación representa un cilindro circular que se extiende infinitamente en dirección del eje z.

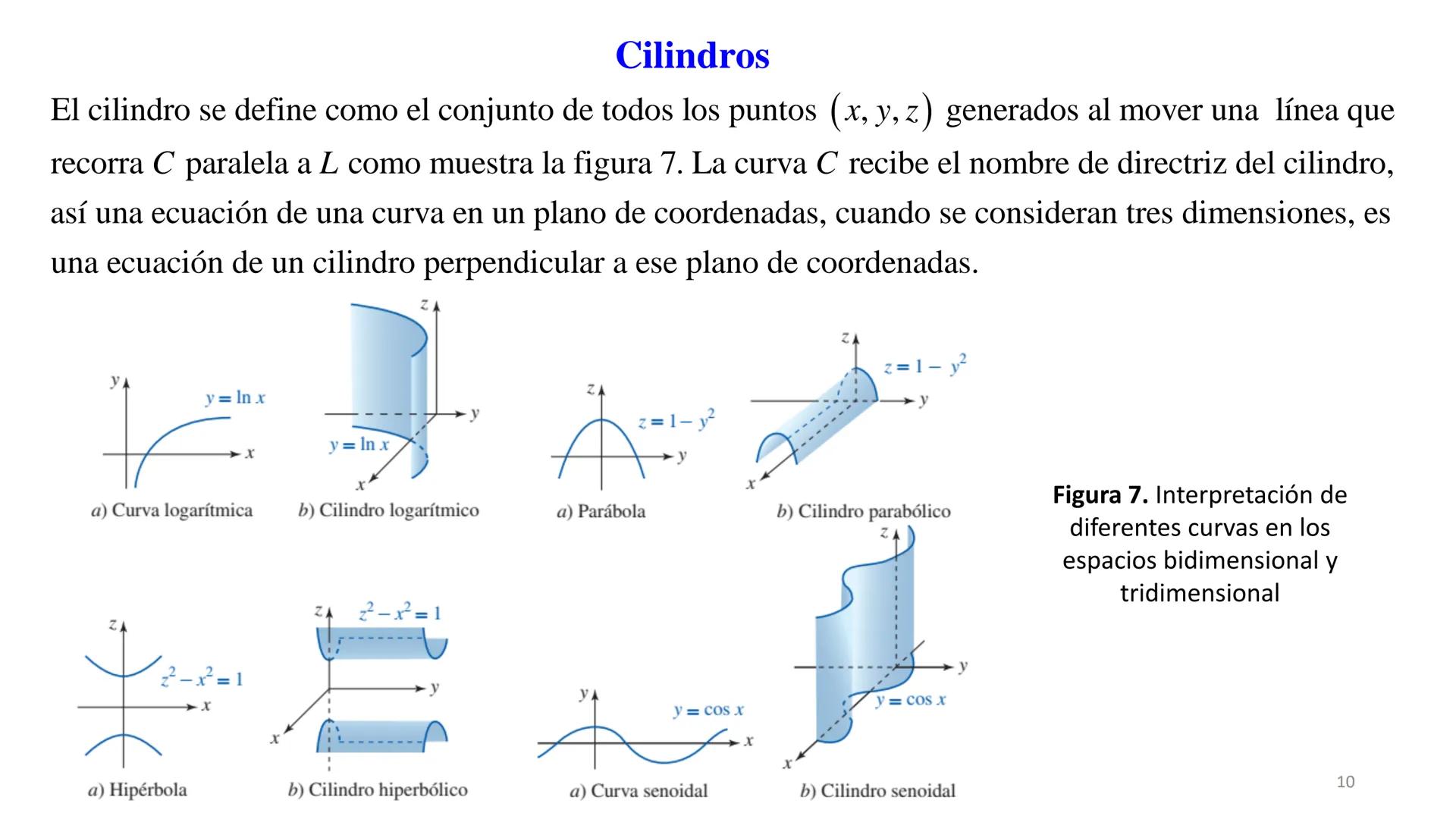

Los cilindros son superficies generadas cuando una línea recorre una curva mientras se mantiene paralela a una dirección fija. La curva se llama directriz del cilindro.

Cuando una ecuación en el espacio tridimensional no incluye una de las variables (como z en x² + y² = 1), representa un cilindro perpendicular al plano de las variables presentes.

💡 Visualízalo así: Piensa en apilar infinitos círculos idénticos a lo largo del eje z, y obtendrás un cilindro circular. Esta idea se extiende a cualquier forma de la directriz.

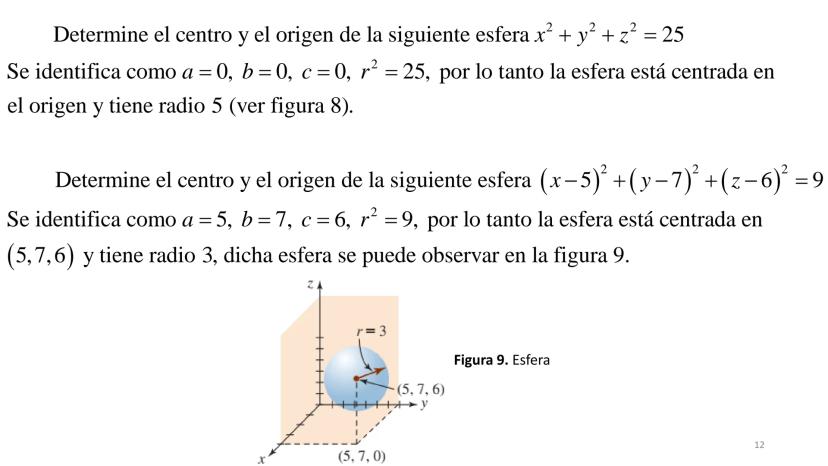

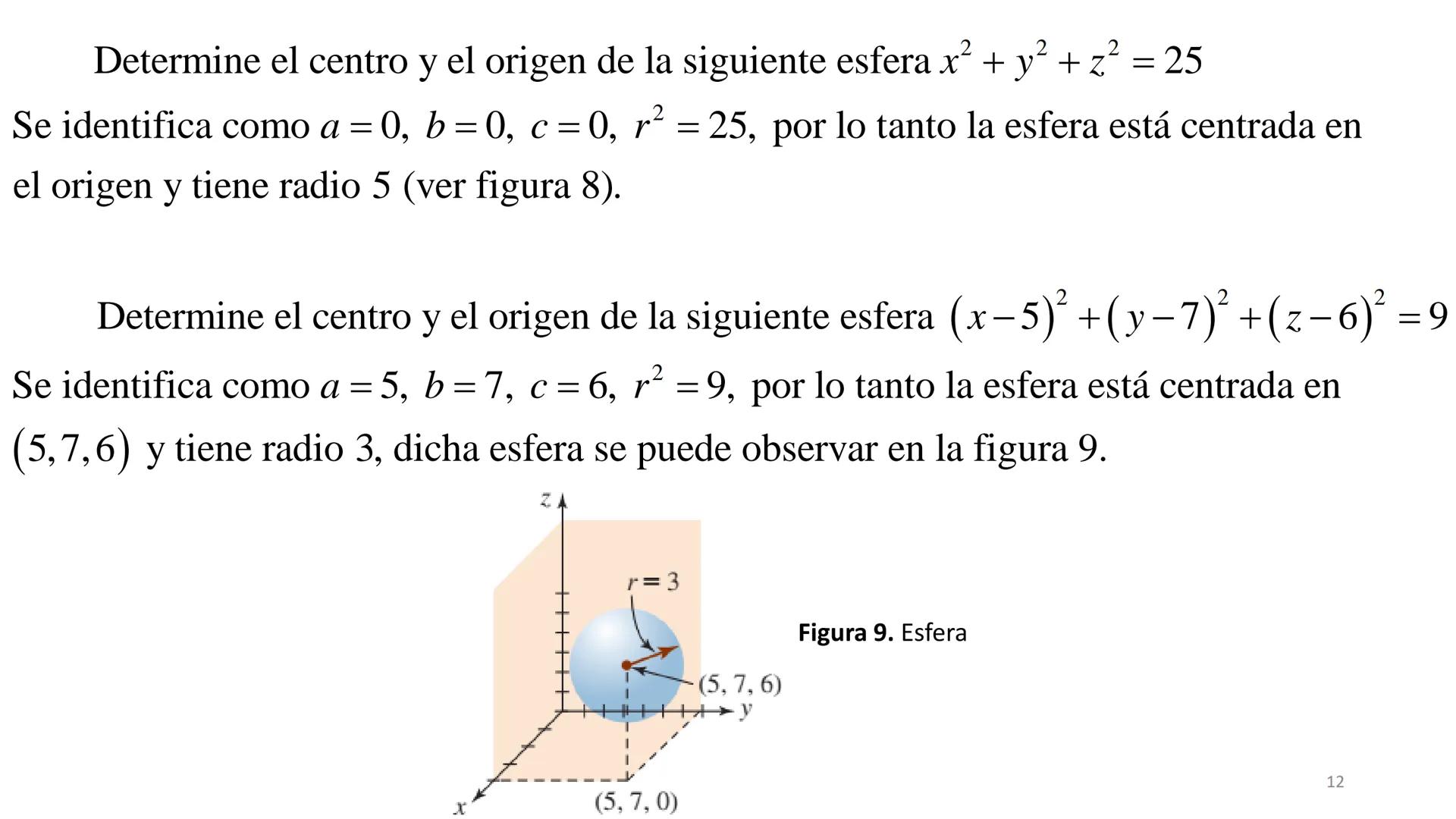

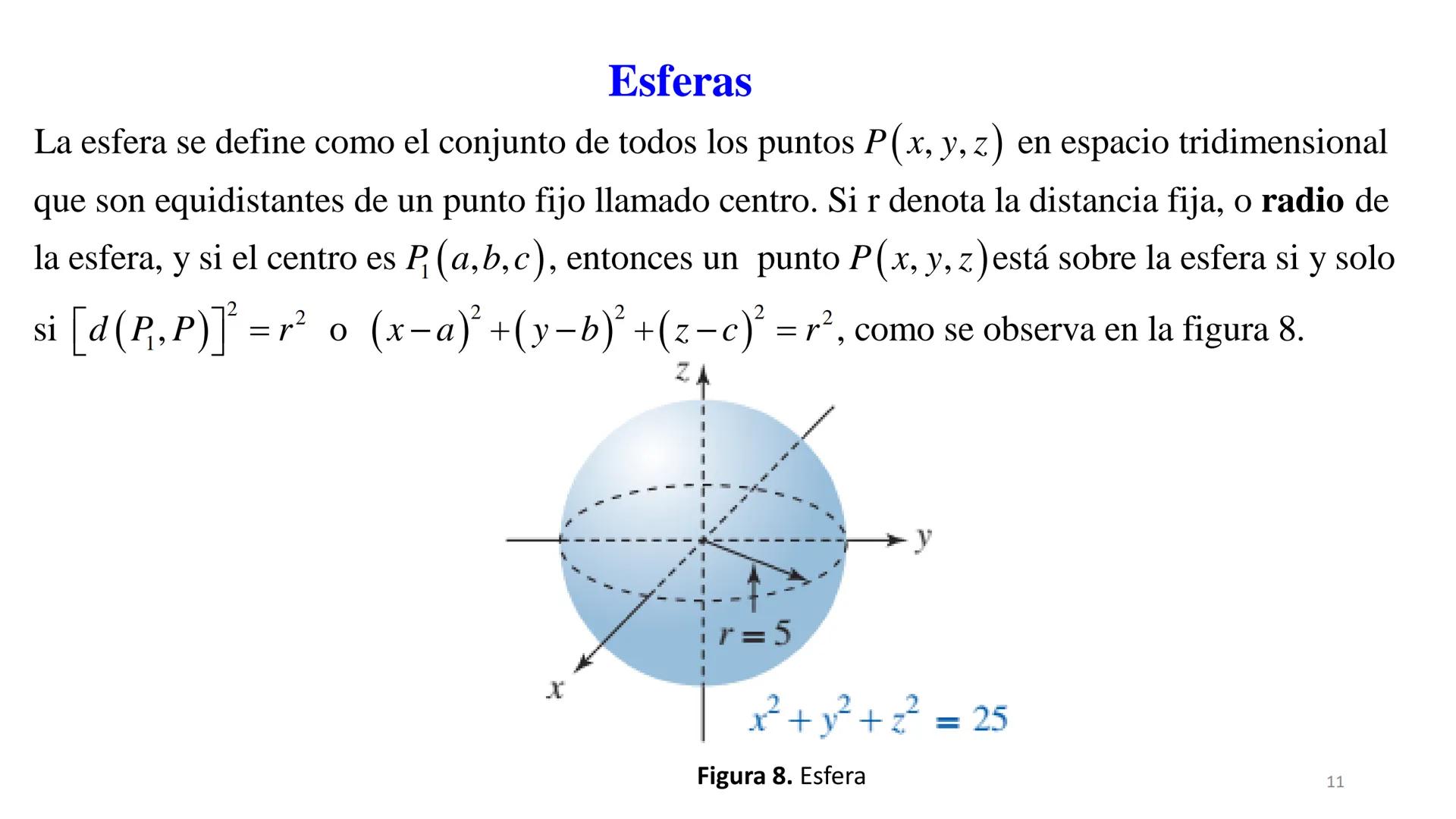

Esferas en el Espacio

Una esfera es el conjunto de todos los puntos en el espacio tridimensional que están a una distancia constante (radio) de un punto fijo (centro).

Si el centro de la esfera está en el punto (a, b, c) y su radio es r, entonces su ecuación es: $x-a$² + $y-b$² + $z-c$² = r²

Esta ecuación representa la condición de que la distancia desde cualquier punto (x, y, z) de la esfera hasta el centro (a, b, c) debe ser exactamente r.

Para una esfera centrada en el origen, la ecuación se simplifica a: x² + y² + z² = r²

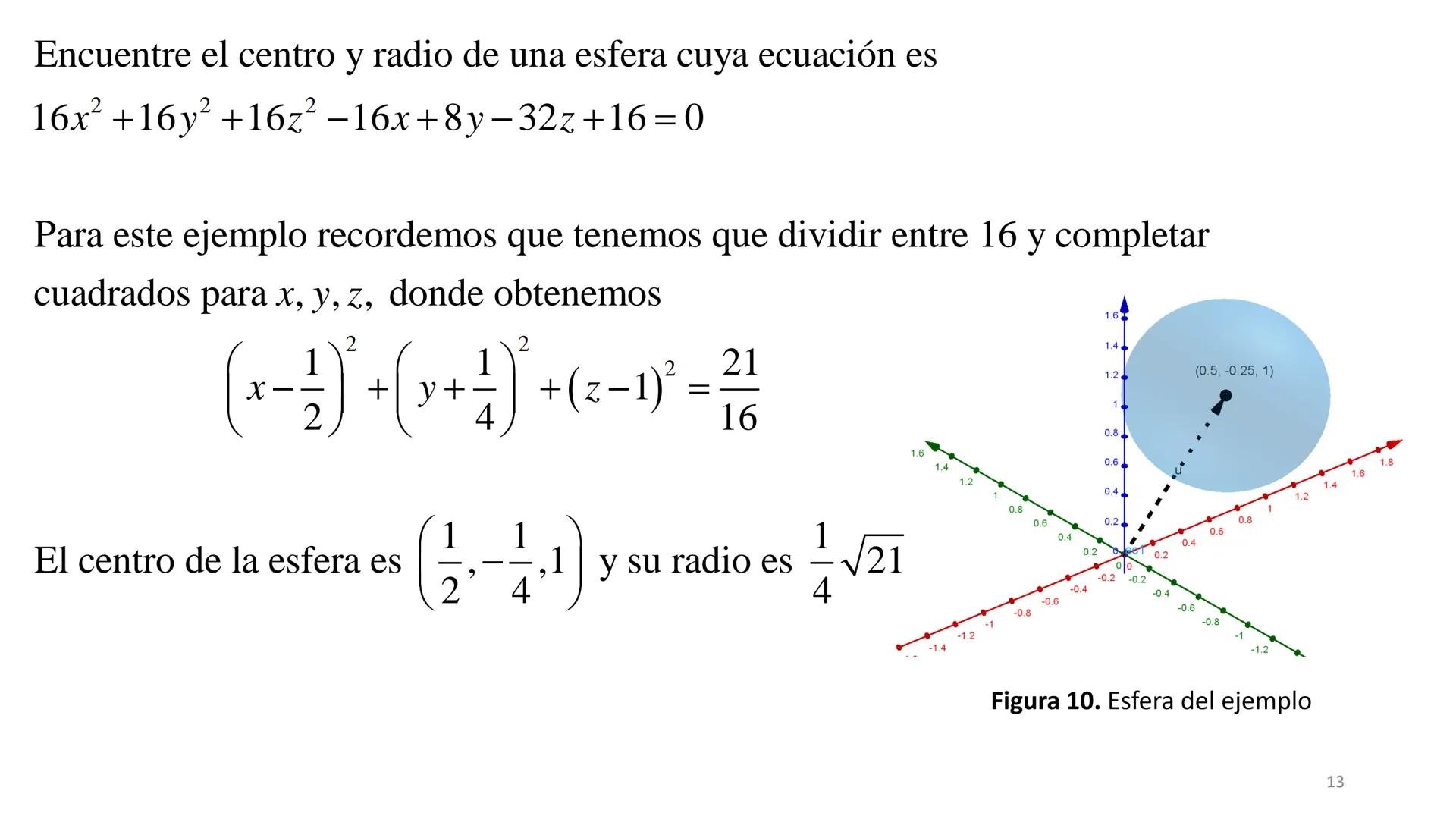

🔍 Método práctico: Cuando tengas una ecuación de esfera en forma desarrollada, completa cuadrados para cada variable para identificar el centro y el radio.

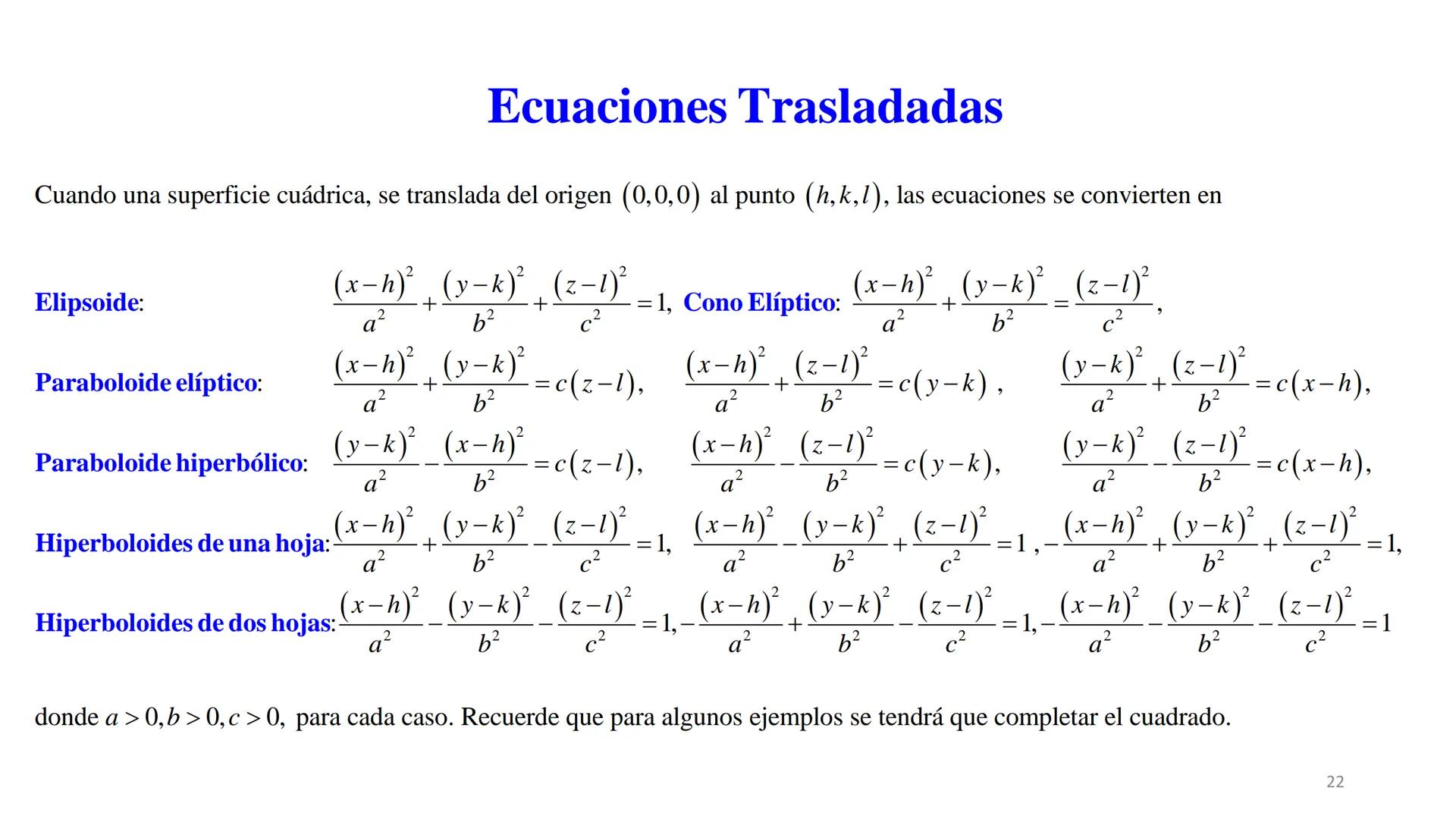

Superficies Cuádricas

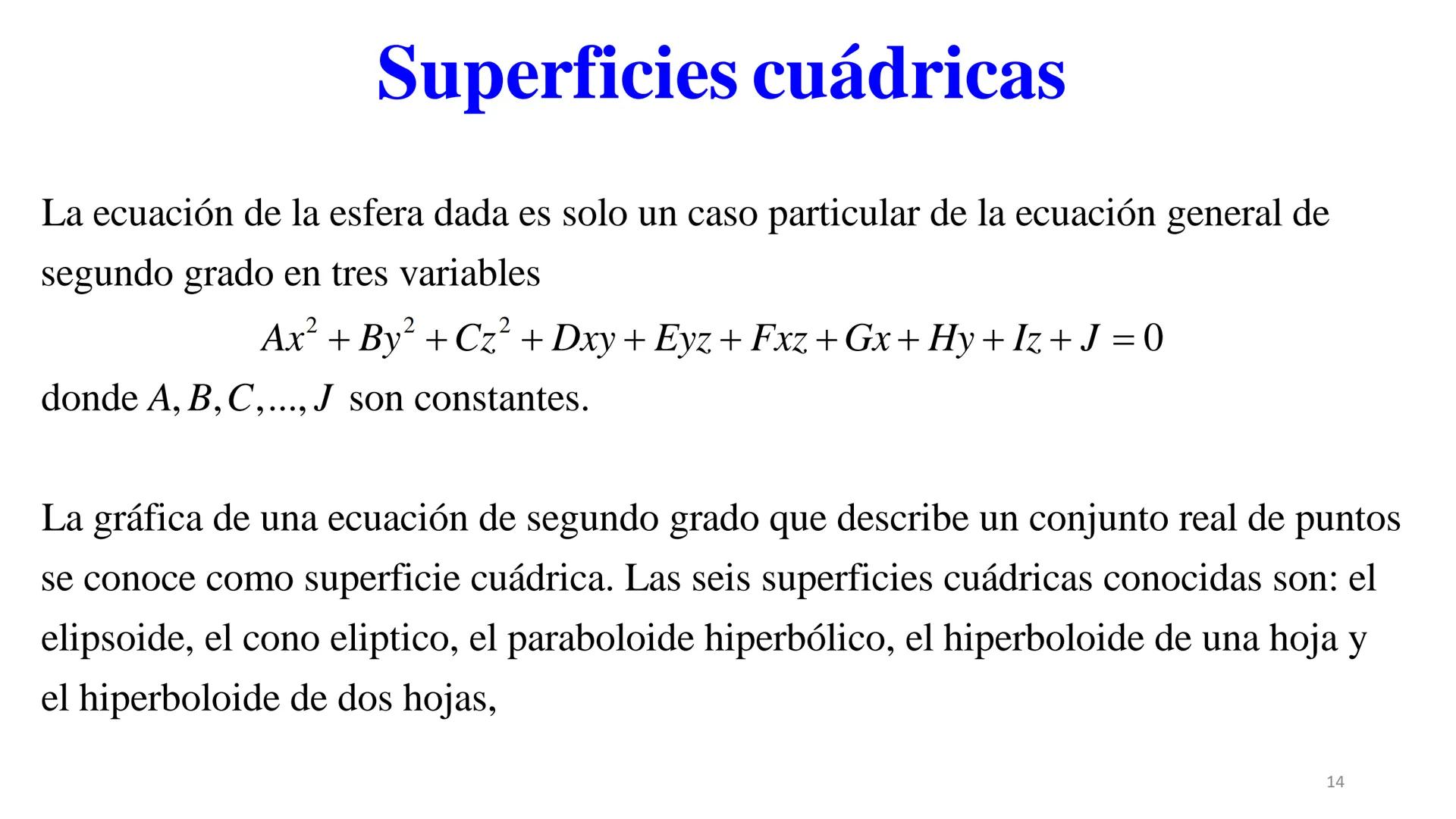

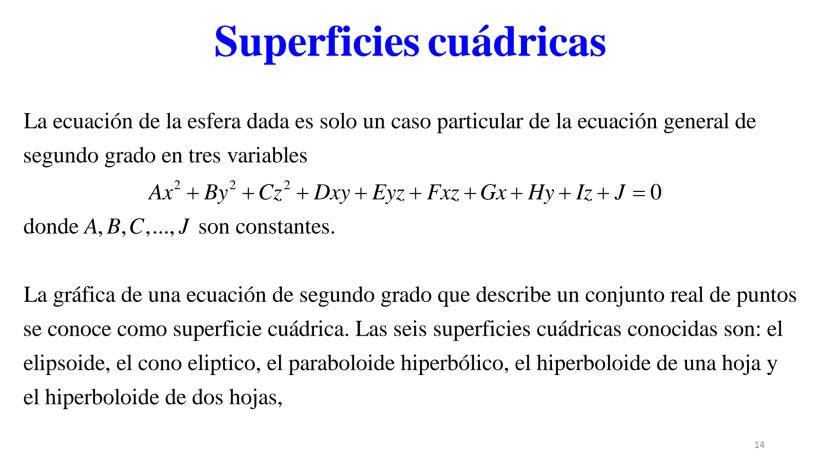

Las superficies cuádricas son las figuras tridimensionales definidas por ecuaciones de segundo grado. Estas superficies son fundamentales en geometría y tienen numerosas aplicaciones prácticas.

La ecuación general de segundo grado en tres variables es: Ax² + By² + Cz² + Dxy + Eyz + Fxz + Gx + Hy + Iz + J = 0

Las principales superficies cuádricas son:

• Elipsoide
• Hiperboloide de una hoja
• Hiperboloide de dos hojas
• Cono elíptico
• Paraboloide elíptico
• Paraboloide hiperbólico

💡 Consejo de estudio: Para entender cada superficie, estudia sus trazas (intersecciones con los planos coordenados). Las trazas revelan propiedades fundamentales de la superficie.

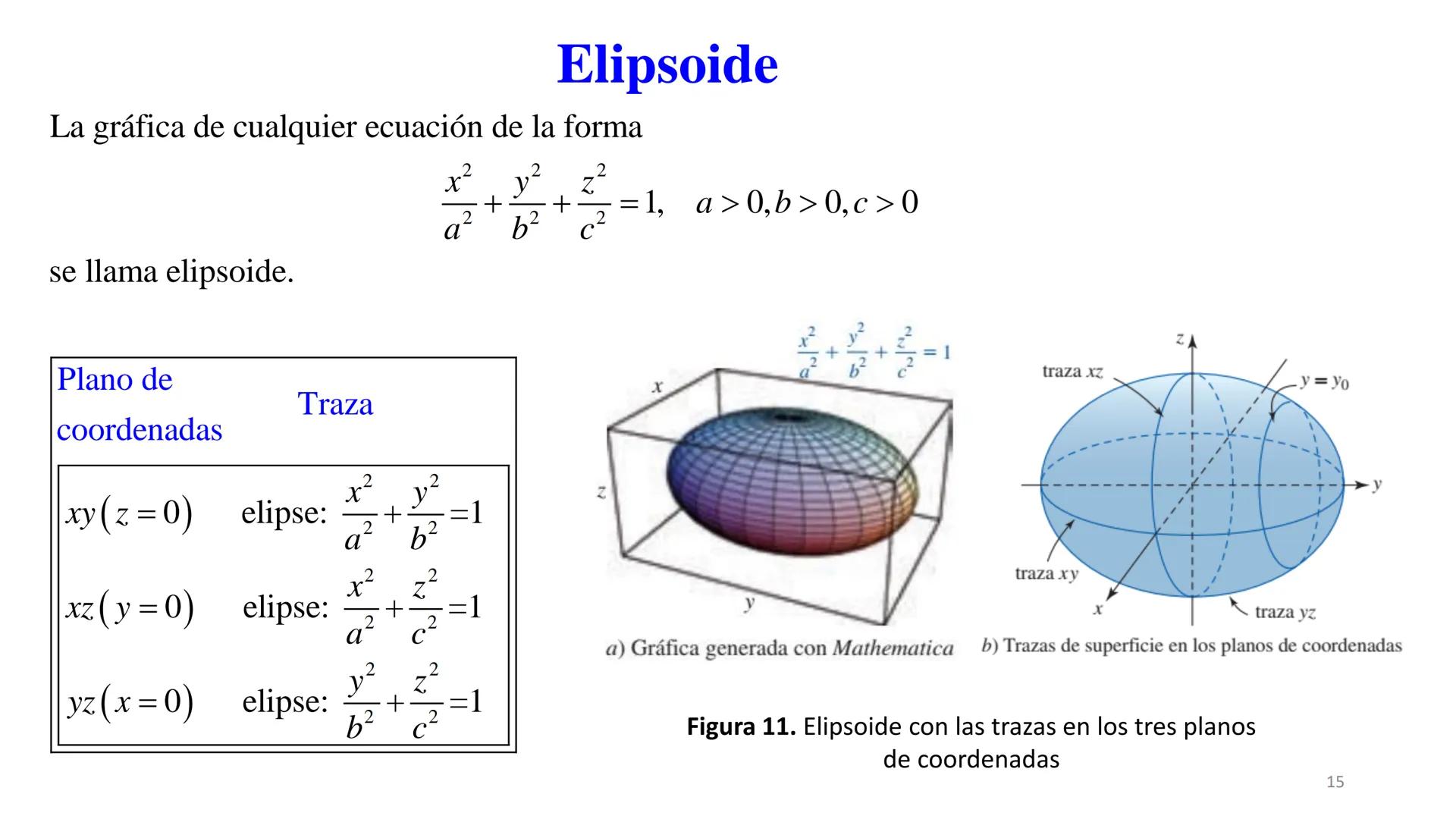

Elipsoide

Un elipsoide es una generalización tridimensional de una elipse y viene dado por la ecuación: x²/a² + y²/b² + z²/c² = 1, donde a, b, c > 0

Sus características principales son:

• Es una superficie cerrada y acotada
• Las trazas en todos los planos coordenados son elipses
• Si a = b = c, obtenemos una esfera de radio a

Cuando analizas las trazas del elipsoide, encuentras:

• En el plano xy $z = 0$: una elipse x²/a² + y²/b² = 1
• En el plano xz $y = 0$: una elipse x²/a² + z²/c² = 1
• En el plano yz $x = 0$: una elipse y²/b² + z²/c² = 1

🔍 Visualización: Piensa en el elipsoide como una esfera que ha sido "estirada" o "comprimida" a lo largo de sus tres ejes principales.

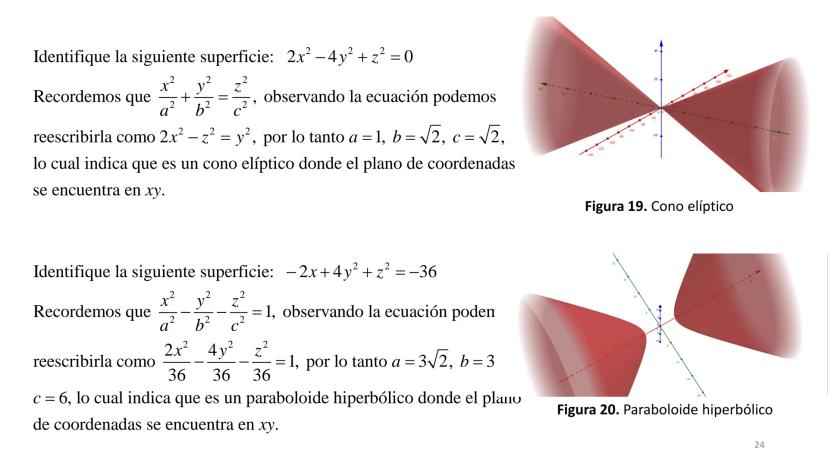

Cono Elíptico y Paraboloide Elíptico

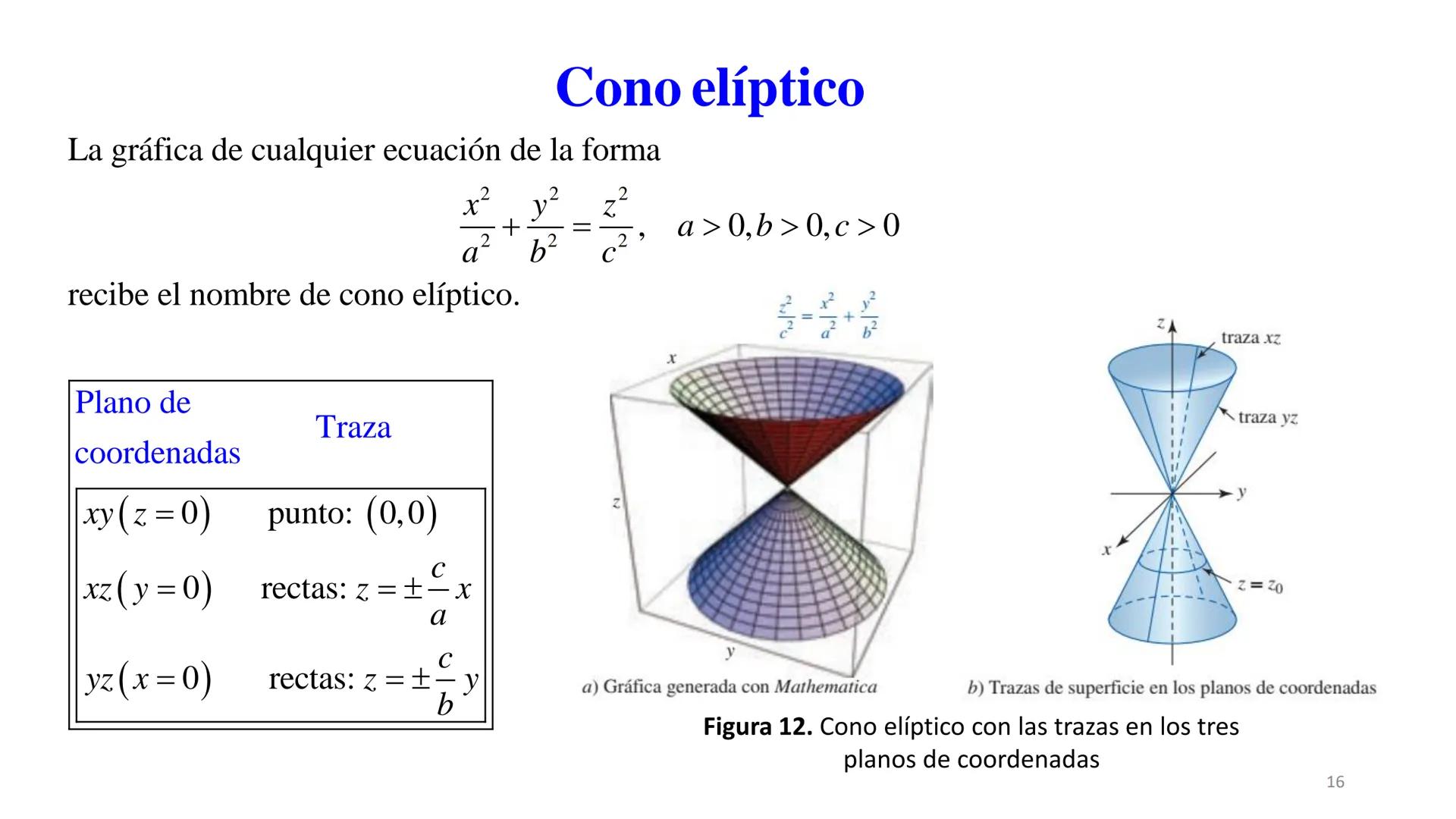

Cono Elíptico: x²/a² + y²/b² = z²/c², donde a, b, c > 0

Esta superficie tiene forma de dos conos unidos por sus vértices en el origen. Sus trazas son:

• En el plano xy $z = 0$: solo el punto (0,0)
• En los planos xz e yz: pares de rectas que pasan por el origen

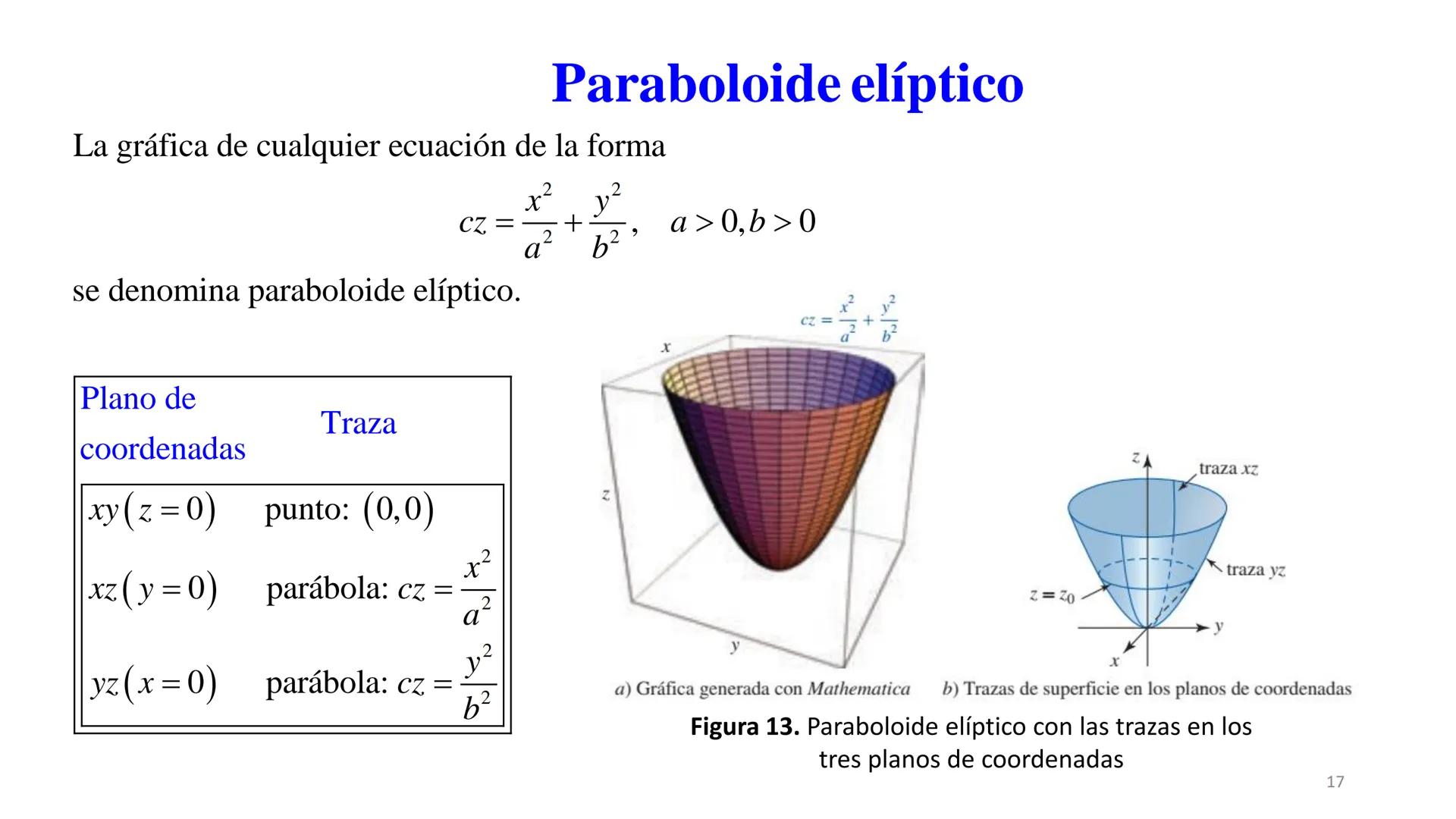

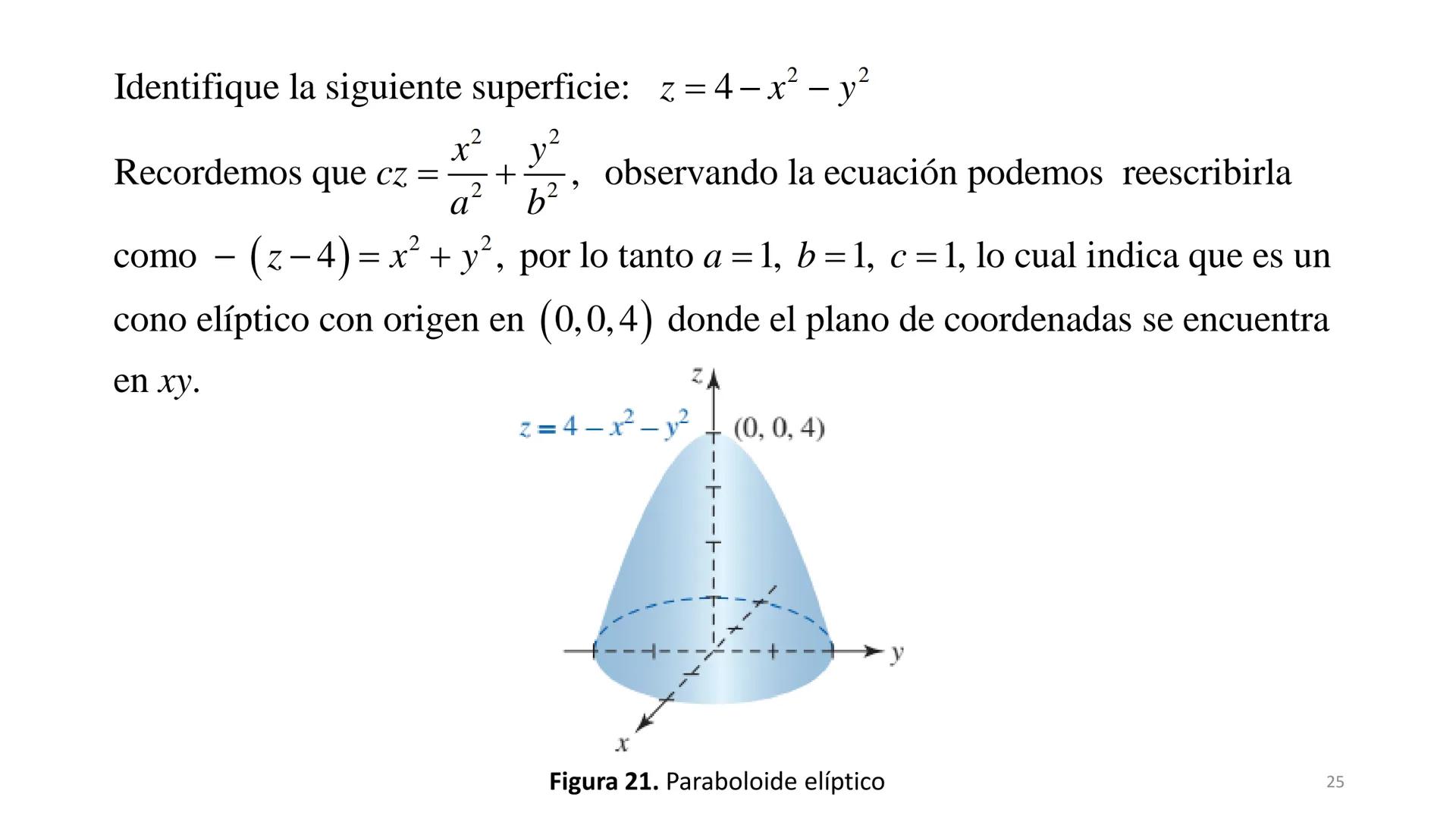

Paraboloide Elíptico: x²/a² + y²/b² = cz, donde a, b, c > 0

Esta superficie tiene forma de cuenco o parábola tridimensional. Sus trazas son:

• En el plano xy $z = 0$: solo el punto (0,0)
• En los planos xz e yz: parábolas

💡 Diferencia clave: El cono es "puntiagudo" en el origen, mientras que el paraboloide es "suave". En el cono, todas las secciones paralelas al plano xy son elipses de diferentes tamaños, mientras que en el paraboloide son elipses que crecen con z.

Paraboloide Hiperbólico

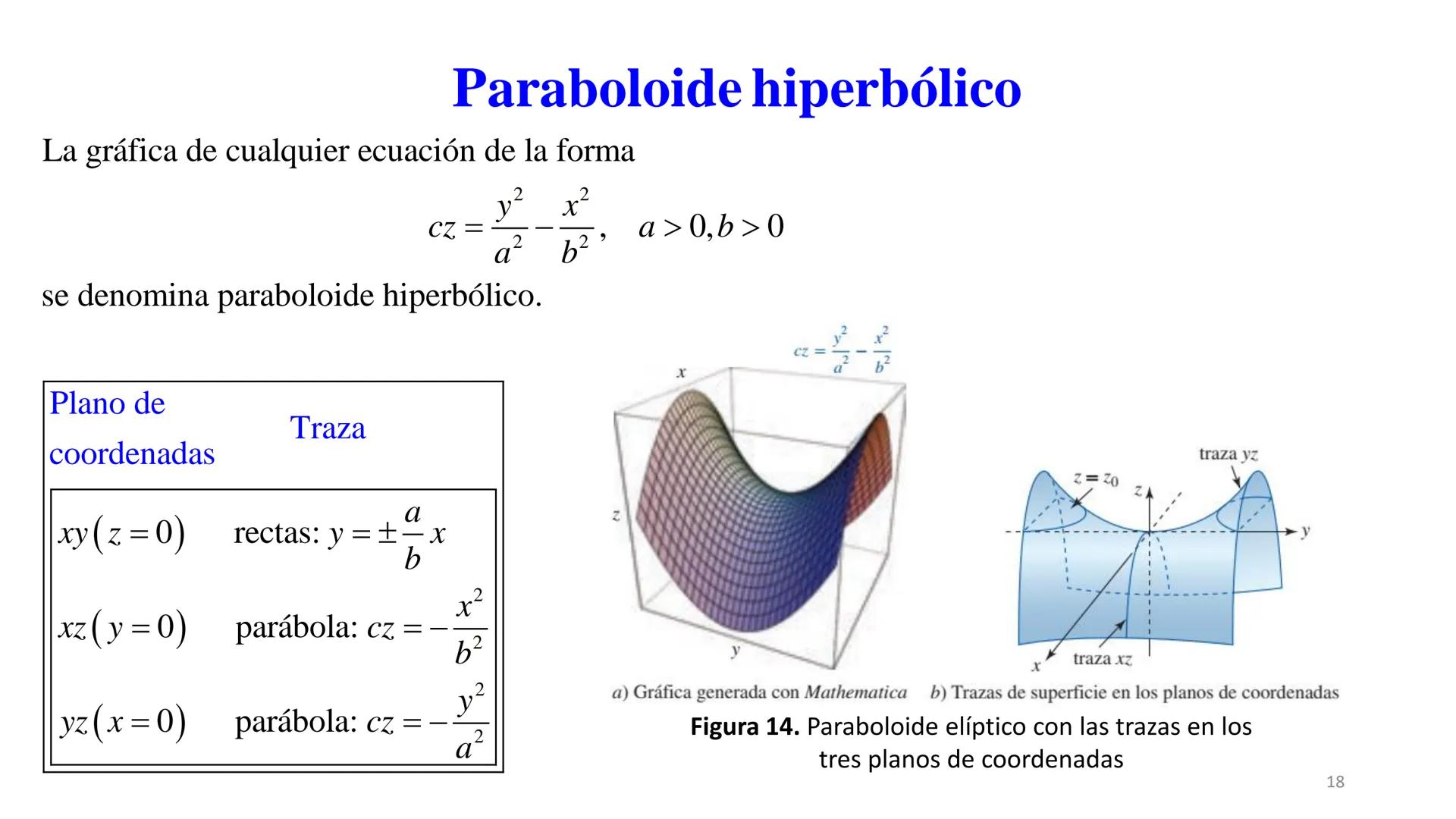

El paraboloide hiperbólico, a veces llamado "silla de montar", tiene la ecuación: y²/a² - x²/b² = cz, donde a, b, c > 0

Esta fascinante superficie tiene curvatura en direcciones opuestas. Sus trazas revelan:

• En el plano xy $z = 0$: dos rectas que se cruzan
• En el plano xz $y = 0$: una parábola que abre hacia abajo
• En el plano yz $x = 0$: una parábola que abre hacia arriba

La geometría del paraboloide hiperbólico combina propiedades tanto del paraboloide elíptico como del hiperboloide. Es una de las superficies más interesantes visualmente.

🔍 Aplicación práctica: Los paraboloides hiperbólicos aparecen en arquitectura moderna debido a su estabilidad estructural y apariencia única. Muchos techos y estructuras de edificios famosos utilizan esta forma.

Hiperboloides

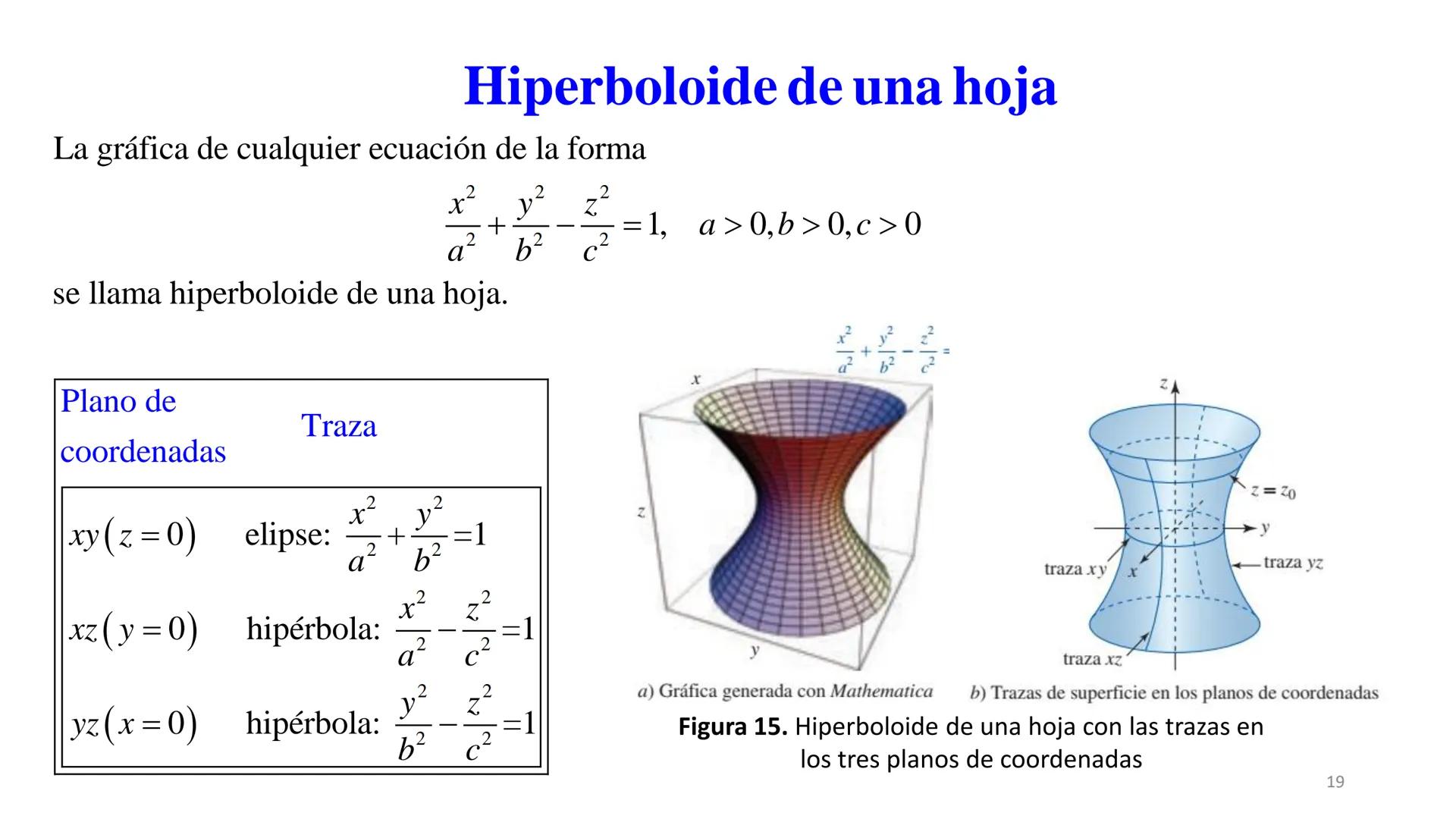

Hiperboloide de una hoja: x²/a² + y²/b² - z²/c² = 1, donde a, b, c > 0

Esta superficie tiene forma de "reloj de arena" extendido infinitamente. Sus trazas son:

• En el plano xy $z = 0$: una elipse
• En los planos xz e yz: hipérbolas

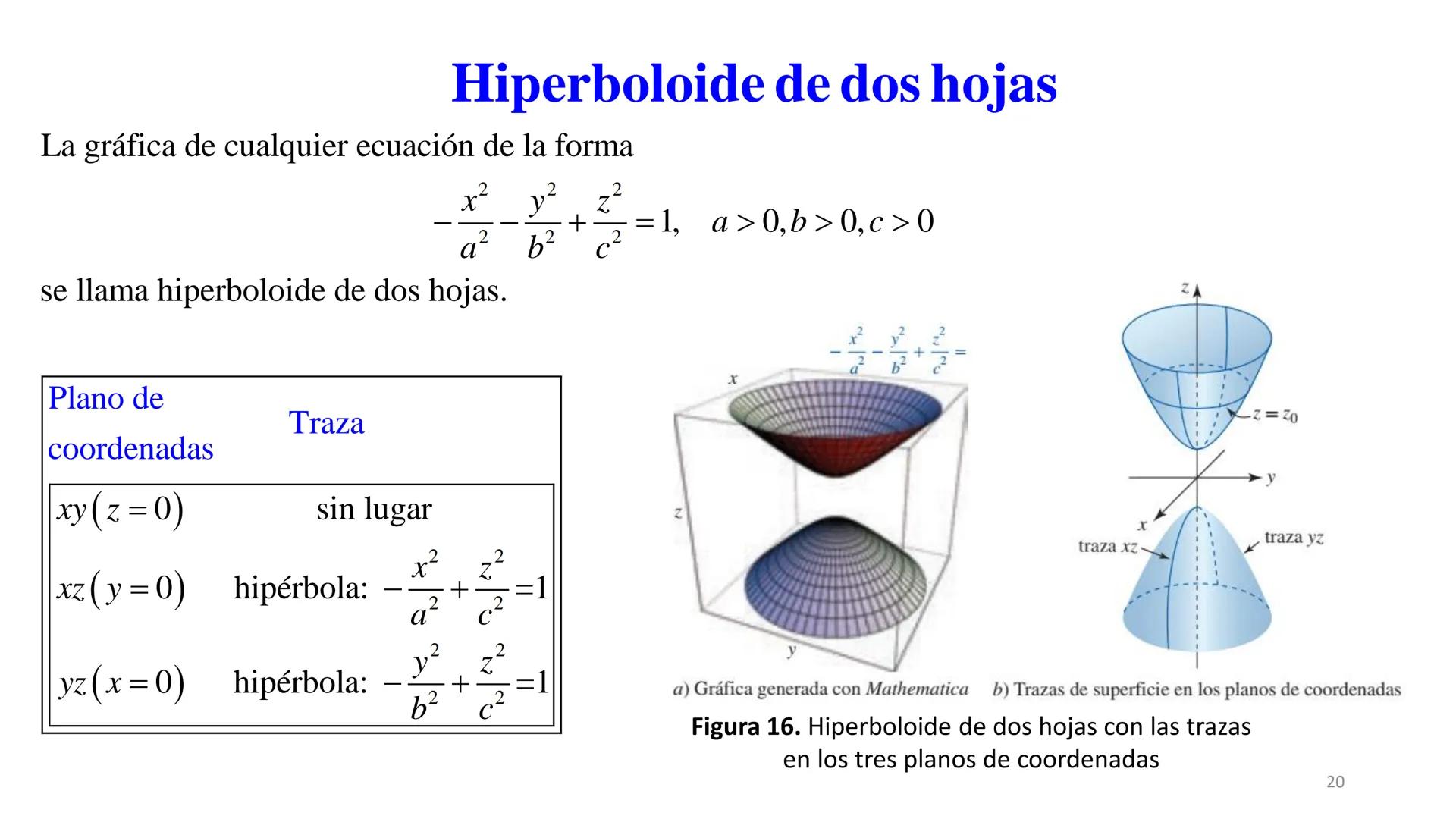

Hiperboloide de dos hojas: x²/a² - y²/b² - z²/c² = 1, donde a, b, c > 0

Esta superficie consiste en dos partes separadas simétricas respecto al origen. Sus trazas son:

• En el plano xy $z = 0$: no hay puntos (sin traza)
• En los planos xz e yz: hipérbolas

💡 Curiosidad: El hiperboloide de una hoja es una superficie reglada, lo que significa que se puede construir con líneas rectas a pesar de su apariencia curva. Esta propiedad se aprovecha en torres de enfriamiento y otras estructuras arquitectónicas.
