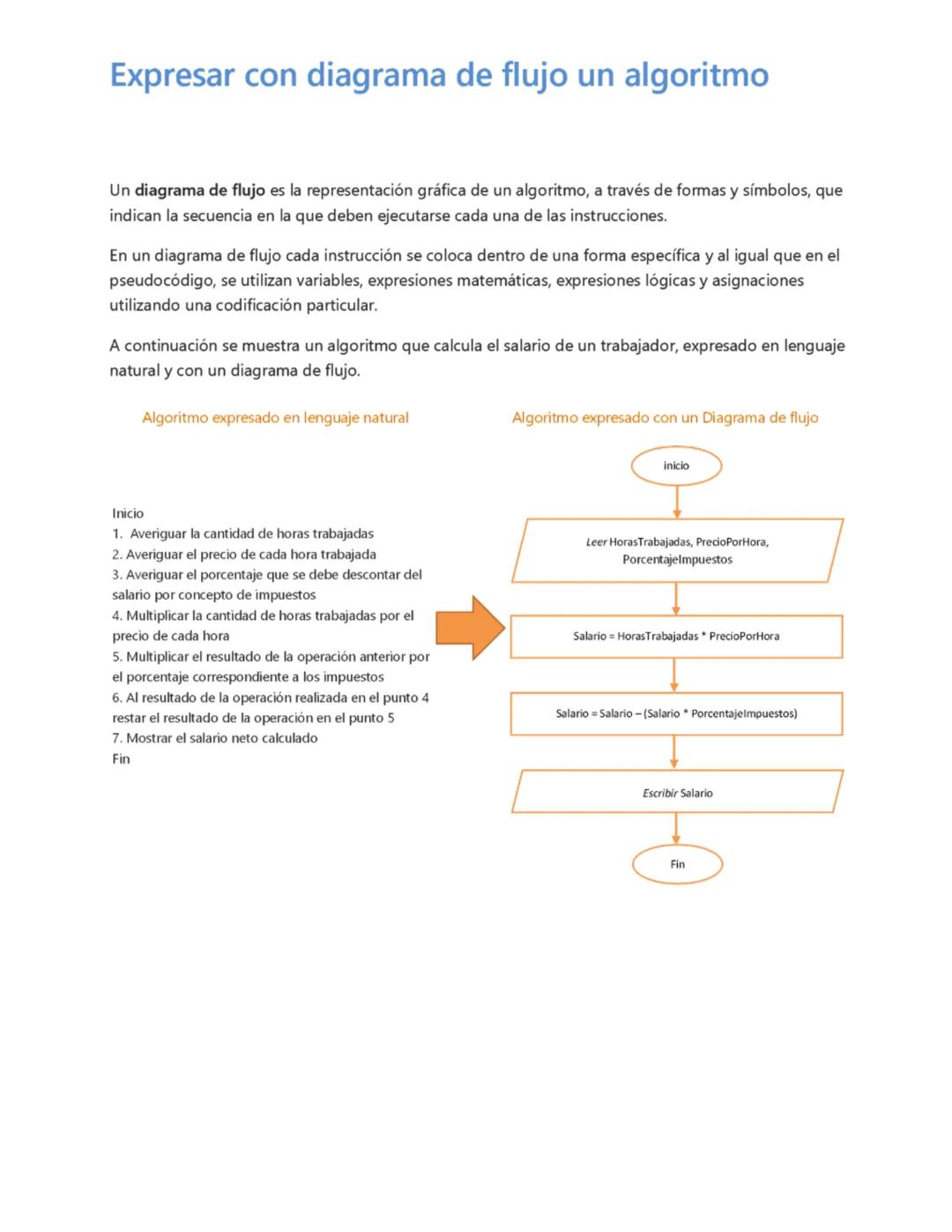

¿Qué es un diagrama de flujo?
Imagínate que necesitas explicarle a alguien cómo calcular el salario de un trabajador, pero en lugar de solo usar palabras, usas formas y símbolos. Eso es exactamente lo que hace un diagrama de flujo: convierte un algoritmo en una representación visual fácil de seguir.
Un diagrama de flujo es básicamente un mapa que muestra la secuencia exacta de pasos que debe seguir una computadora para resolver un problema. Cada instrucción va dentro de una forma específica, y estas formas se conectan con líneas que indican el orden de ejecución.
Por ejemplo, para calcular un salario necesitas: leer las horas trabajadas, el precio por hora y el porcentaje de impuestos. Luego multiplicas, restas los impuestos y muestras el resultado final. En un diagrama de flujo, cada uno de estos pasos tendría su propia forma visual.
💡 Tip clave: Los diagramas de flujo usan las mismas variables y operaciones matemáticas que el pseudocódigo, pero de forma más visual y fácil de entender.
2
of 3

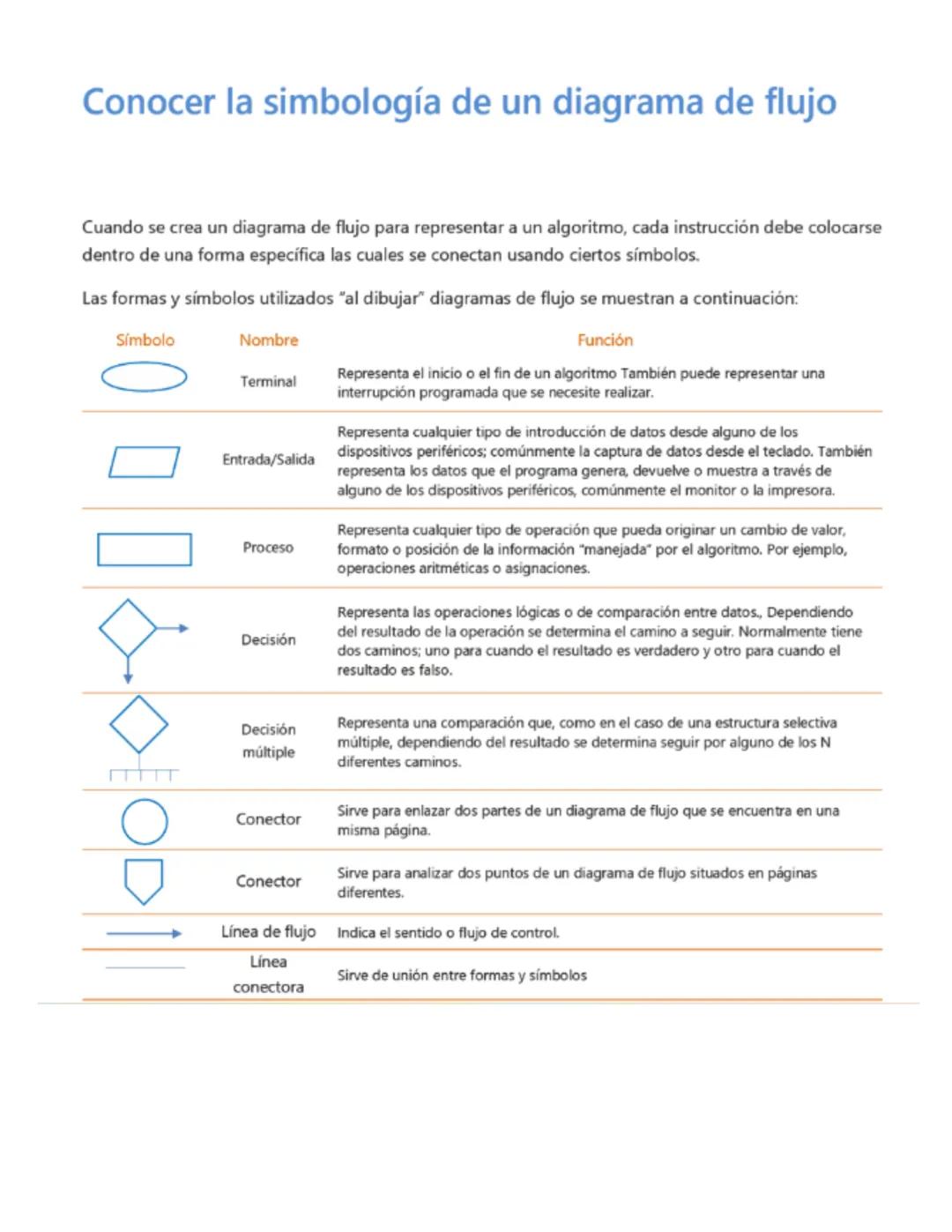

Símbolos básicos del diagrama de flujo
Cada forma en un diagrama de flujo tiene un propósito específico, como si fueran las señales de tráfico de tu algoritmo. Conocer estos símbolos te permitirá "leer" cualquier diagrama como si fuera un cómic.
El símbolo terminal (óvalo) marca el inicio y fin de tu algoritmo. Los símbolos de entrada/salida (paralelogramos) se usan cuando necesitas capturar datos del usuario o mostrar resultados. El símbolo de proceso (rectángulo) representa cualquier operación o cálculo que hagas.
Para tomar decisiones usas el símbolo de decisión (rombo), que divide el flujo en dos caminos: verdadero o falso. Las líneas de flujo conectan todos los símbolos y muestran la dirección que debe seguir el programa.
💡 Dato importante: Memorizar estos símbolos básicos te ahorrará mucho tiempo al momento de crear o interpretar diagramas de flujo en tus exámenes.
3
of 3

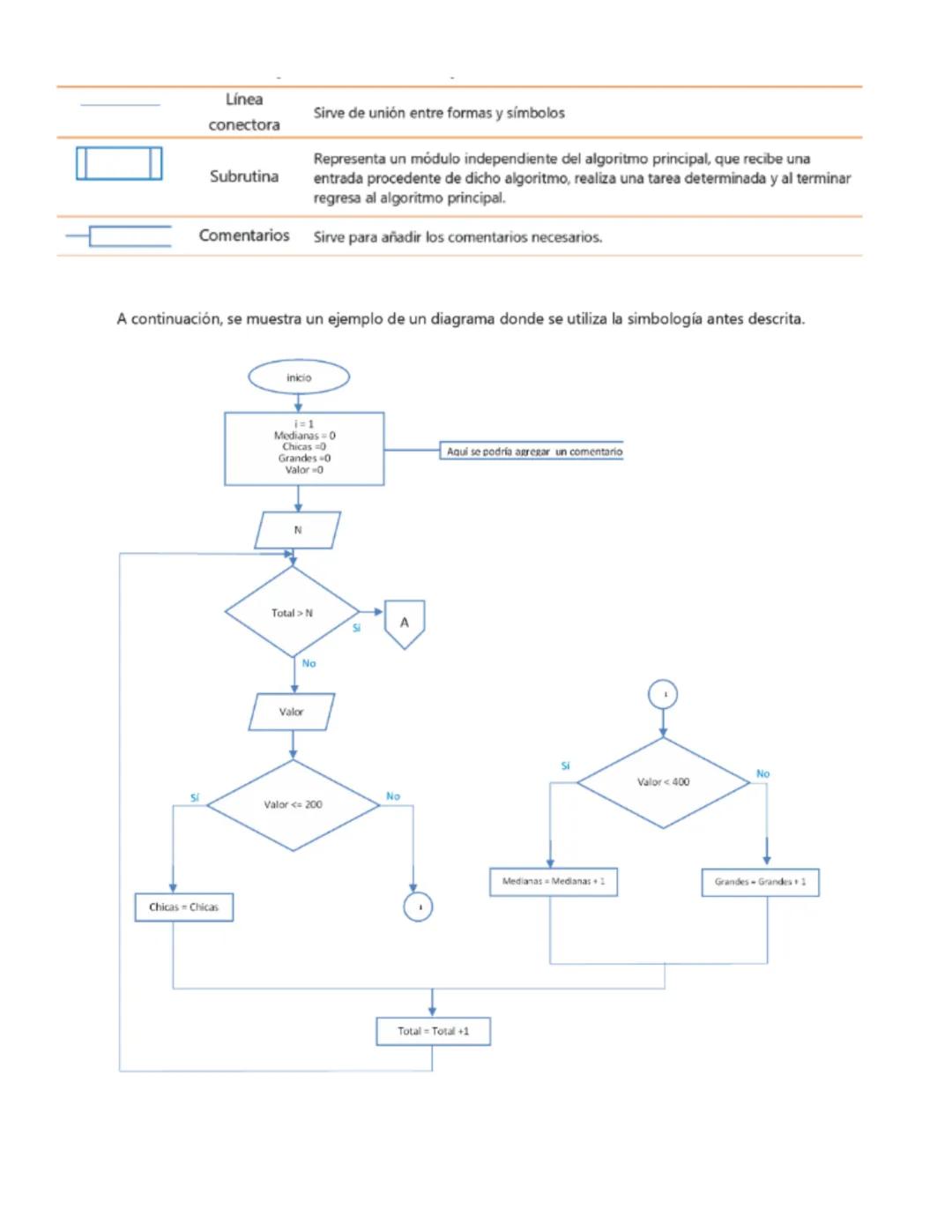

Símbolos avanzados y conectores
Además de los símbolos básicos, existen herramientas más avanzadas que harán tus diagramas de flujo más profesionales y organizados. Los conectores te permiten unir partes del diagrama que están en la misma página o incluso en páginas diferentes.
El símbolo de decisión múltiple es perfecto cuando tienes que elegir entre más de dos opciones, como clasificar productos por tamaño (chico, mediano, grande). Las subrutinas representan mini-programas independientes que puedes usar dentro de tu algoritmo principal.
Los comentarios son súper útiles para explicar partes complicadas de tu diagrama. Piensa en ellos como notas adhesivas que te ayudan a recordar qué hace cada sección cuando regreses a revisar tu trabajo después.
💡 Consejo práctico: Usa conectores cuando tu diagrama se vuelva muy largo o complejo. Esto mantiene tu trabajo limpio y fácil de seguir, especialmente en proyectos grandes.
